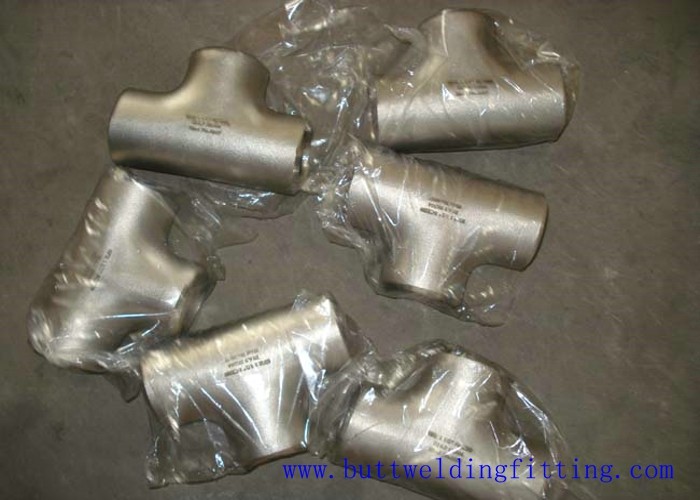

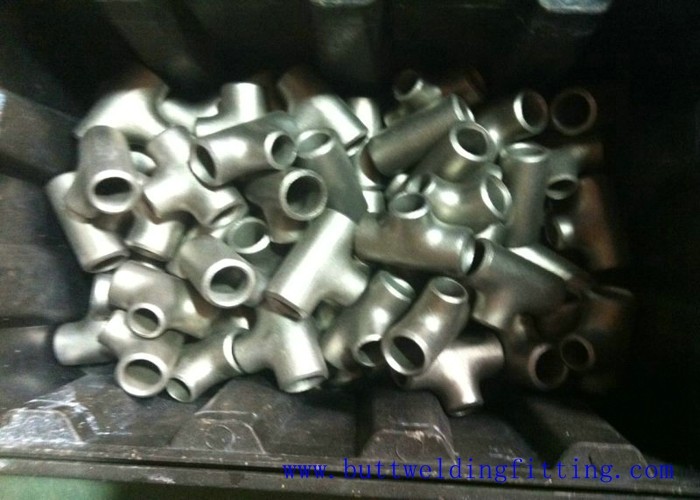

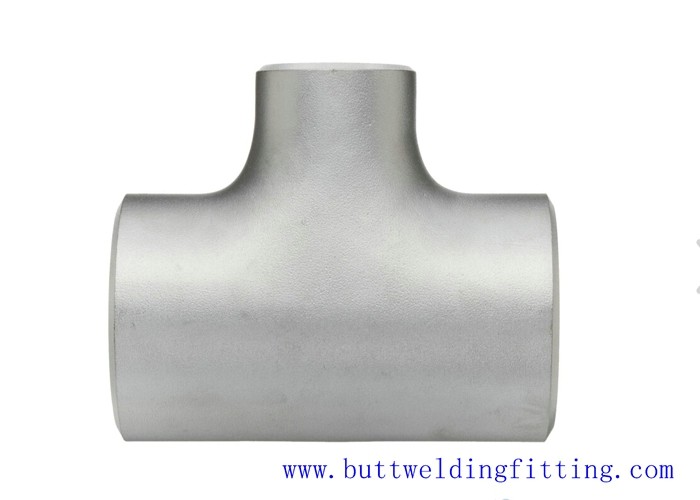

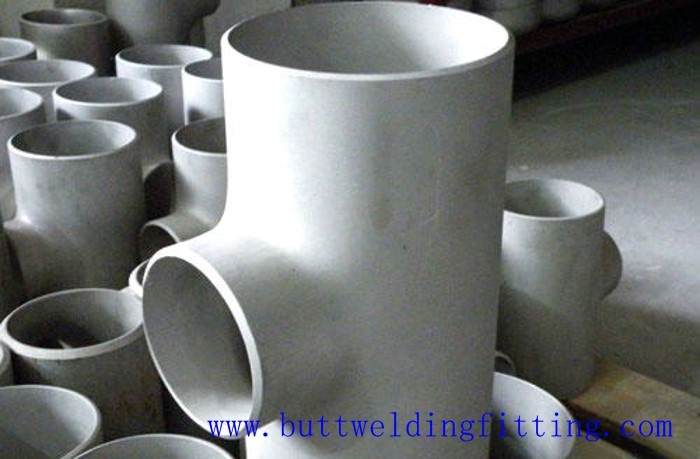

Duża średnica Niestandardowa DN1200 ze stali nierdzewnej Reducing Butt Weld Tee ASTM A815 S31803
| Miejsce pochodzenia | Zhejiang, Chiny |
|---|---|
| Nazwa handlowa | WNRLN |
| Orzecznictwo | ISO 9001:2015, PED 2014/68/EU, NORSOK M-650 Qualified |
| Numer modelu | Trójnik LD1200-DSS |
| Minimalne zamówienie | 1 sztuka (niestandardowa duża średnica) |
| Cena | USD 500-5000+ / Piece |
| Szczegóły pakowania | Niestandardowa stalowa krata ramowa z wewnętrznym usztywnieniem dla złączek o dużej średnicy, zapewn |
| Czas dostawy | 25-45 dni roboczych na niestandardową produkcję o dużej średnicy |
| Zasady płatności | T/T, akredytywa |
| Możliwość Supply | 500 sztuk miesięcznie |
Szczegóły Produktu
| Nazwa produktu | Trójnik redukcyjny ze stali nierdzewnej typu duplex o dużej średnicy DN1200 | Klasa materiału | ASTM A815 Duplex UNS S31803 / 1.4462 (2205) |
|---|---|---|---|
| Maksymalna średnica | DN1200 (48") | Siła plastyczności | ≥450 MPa (2× WP316L) |
| PREN (odporność na korozję) | 34-35 | Aplikacja | Odsalanie, wtryskiwanie wody z morza, zakłady chemiczne, celuloza i papier |
| Podkreślić | Trójnik redukcyjny o dużej średnicy,Niestandardowy trójnik rurowy DN1200,Trójnik ze spawaniem doczołowym Duplex S31803 |
||
opis produktu
Dupleksowa redukcyjna trójnik spawany doczołowo ze stali nierdzewnej o dużej średnicy niestandardowej DN1200 ASTM A815 S31803
Przegląd produktu
Dupleksowa redukcyjna trójnik spawany doczołowo ze stali nierdzewnej o dużej średnicy niestandardowej DN1200 to specjalistyczny kształtownik rurowy o dużej średnicy nominalnej, wykonany ze stali nierdzewnej duplex ASTM A815 UNS S31803 (2205). Ten wykonany na zamówienie redukcyjny trójnik o średnicy nominalnej do DN1200 łączy wysoką wytrzymałość mikrostruktury duplex (około 50% austenitu, 50% ferrytu) z doskonałą odpornością na korozję (PREN 34-35), zapewniając około dwukrotnie większą granicę plastyczności niż standardowe gatunki austenityczne, takie jak WP304L i WP316L.Wyższa wytrzymałość umożliwia projektowanie cieńszych ścianek przy tej samej klasie ciśnienia, zmniejszając wagę i koszt materiału w zastosowaniach o dużej średnicy. Każdy dupleksowy redukcyjny trójnik spawany doczołowo ze stali nierdzewnej o dużej średnicy jest projektowany zgodnie z wymaganiami wymiarowymi specyficznymi dla projektu, w tym niestandardowymi współczynnikami redukcji, niestandardowymi wymiarami od osi do końca oraz specjalnymi przygotowaniami końców.
Specyfikacje techniczne
Parametr
| Specyfikacja | Klasa materiału |
|---|---|
| ASTM A815 Duplex UNS S31803 / 1.4462 / F51 / 2205 | Maksymalna średnica |
| Do DN1200 (48") dla konstrukcji spawanych | Typ |
| Trójnik redukcyjny (dostępne niestandardowe współczynniki redukcji) | Grubość ścianki |
| Niestandardowa grubość zgodnie z obliczeniami projektowymi (zazwyczaj SCH10S - SCH40S dla dużej średnicy) | Mikrostruktura |
| Dwufazowa ~50% austenitu + ~50% ferrytu | Granica plastyczności |
| ≥450 MPa (65 ksi) - około 2* WP304L/WP316L | PREN |
| 34-35 (Doskonała odporność na korozję wżerową i szczelinową) | Normy |
| ASME B16.9, ASTM A815, MSS SP-43, NORSOK M-650 | Proces produkcji |
| Konstrukcja spawana ze 100% RT szwów wzdłużnych i obwodowych | Testy |
| Test hydrostatyczny, 100% RT, PT, PMI, pomiar zawartości ferrytu, test udarności | Kluczowe zalety i pola zastosowań |
Konstrukcja o zoptymalizowanej wadze dla dużej średnicy:
- Wysoka granica plastyczności duplex S31803 umożliwia projektowanie cieńszych ścianek dla dupleksowych redukcyjnych trójników spawanych doczołowo ze stali nierdzewnej o dużej średnicy niestandardowej DN1200, zmniejszając wagę nawet o 30-40% w porównaniu do odpowiedników o tej samej klasie ciśnienia wykonanych z WP316L, co obniża wymagania dotyczące wsparcia konstrukcyjnego i koszty instalacji.Doskonała odporność na pękanie korozyjne naprężeniowe:
- Mikrostruktura duplex zapewnia wyjątkową odporność na pękanie korozyjne naprężeniowe (SCC) spowodowane chlorkami, co jest krytycznym trybem awarii dla standardowych stali nierdzewnych austenitycznych w dużych rurociągach procesowych narażonych na działanie chlorków powyżej 60°C.Instalacje odsalania wody:
- Idealne do rurociągów poboru wody morskiej i odprowadzania solanki o dużej średnicy, linii zasilających membrany RO oraz połączeń parowników MED w instalacjach odsalania wody morskiej (SWRO) i termicznej.Systemy wtrysku wody na morzu:
- Dupleksowe redukcyjne trójniki ze stali nierdzewnej o dużej średnicy służą do dystrybucji wody morskiej i reiniekcji wody złożowej na platformach morskich, gdzie kluczowe są oszczędność wagi i odporność na korozję.Zakłady chemiczne i petrochemiczne:
- Nadają się do rurociągów procesowych o dużej średnicy, w których transportowane są węglowodory chlorowane, kwasy organiczne i roztwory zasadowe w zakładach produkcji chemicznej i kompleksach petrochemicznych.Przemysł papierniczy:
- Odporne na korozyjne ługi białe, zielone i czarne w rurociągach papierni o dużej średnicy, w tym w liniach odprowadzania z kotłów i rurociągach instalacji wybielania.Często zadawane pytania
P: Jakie są zalety duplex S31803 w porównaniu do WP316L w przypadku redukcyjnych trójników ze stali nierdzewnej o dużej średnicy?
O: Dupleksowy redukcyjny trójnik spawany doczołowo ze stali nierdzewnej o dużej średnicy niestandardowej DN1200 wykonany z duplex S31803 oferuje cztery kluczowe zalety w porównaniu do WP316L w zastosowaniach o dużej średnicy. Po pierwsze, granica plastyczności ≥450 MPa jest około dwukrotnie wyższa niż w przypadku WP316L (≥170 MPa), co umożliwia projektowanie cieńszych ścianek, które znacznie zmniejszają wagę kształtownika i koszt materiału w dużych rozmiarach. Po drugie, PREN wynoszący 34-35 w porównaniu do 24-26 dla WP316L zapewnia znacznie lepszą odporność na korozję wżerową i szczelinową. Po trzecie, duplex S31803 jest praktycznie niewrażliwy na pękanie korozyjne naprężeniowe spowodowane chlorkami, co jest krytycznym trybem awarii dla WP316L powyżej 60°C w środowiskach zawierających chlorki. Po czwarte, współczynnik rozszerzalności cieplnej duplex S31803 (~13*10⁻⁶/°C) jest bliższy stali węglowej (~11.7*10⁻⁶/°C) niż WP316L (~16*10⁻⁶/°C), co zmniejsza naprężenia termiczne przy spawach metali niejednorodnych w hybrydowych systemach rurowych o dużej średnicy.
P: Jak produkowane są niestandardowe trójniki o dużej średnicy DN1200 i jakie kontrole jakości obowiązują?
O: Nasz dupleksowy redukcyjny trójnik spawany doczołowo ze stali nierdzewnej o dużej średnicy niestandardowej DN1200 jest produkowany w procesie spawania z wykorzystaniem blachy ze stali nierdzewnej duplex ASTM A815 S31803. Proces obejmuje cięcie elementów blachy za pomocą plazmy CNC lub strumienia wody do precyzyjnych wymiarów, dopasowanie i spawanie punktowe zgodnie z kwalifikowanym WPS/PQR, spawanie pełnym przetopem z użyciem drutu spawalniczego duplex ER2209 oraz 100% nieniszczące badania objętościowe (badanie radiograficzne) wszystkich szwów spawalniczych wzdłużnych i obwodowych. Kontrole jakości po spawaniu obejmują badanie penetracyjne wszystkich powierzchni, weryfikację PMI, pomiar zawartości ferrytu (celowanie w 35-65% ferrytu zgodnie z ASTM E562), test udarności metodą Charpy'ego V przy minimalnej temperaturze projektowej oraz test ciśnieniowy hydrostatyczny. Cały proces jest dokumentowany z pełną identyfikowalnością od numeru wytopu blachy do końcowego raportu z inspekcji i nadzorowany przez certyfikowanych inspektorów spawalnictwa (CWI) zgodnie z wymaganiami ASME Section IX i AWS D1.6.
P: Jakie opcje niestandardowej konfiguracji wymiarowej są dostępne dla redukcyjnych trójników o dużej średnicy?
O: W przypadku naszych dupleksowych redukcyjnych trójników spawanych doczołowo ze stali nierdzewnej o dużej średnicy niestandardowej DN1200 oferujemy szerokie możliwości dostosowania, w tym: niestandardowe współczynniki redukcji (np. 1200*900, 1200*750, 1200*600 i wszelkie kombinacje pośrednie); niestandardowe wymiary od osi do końca (wartości C i M) dopasowane do istniejących układów rurociągów; specjalne przygotowania końców, w tym końcówki z kołnierzem szyjkowym, końcówki na luźnej stopce lub końcówki Van Stone; wzmocnienia, w tym połączenia odgałęzień wzmocnione płytą dla wysokich stosunków D/d; oraz przedłużki typu pup piece do bezpośredniego spawania doczołowego z sąsiednimi elementami. Każdy niestandardowy projekt jest wspierany obliczeniami inżynierskimi zgodnie z zasadami zastępowania obszarów ASME B31.3 oraz analizą metodą elementów skończonych (FEA), gdy jest to wymagane dla niestandardowych konfiguracji. Dostarczamy szczegółowe rysunki produkcyjne do zatwierdzenia przez klienta przed rozpoczęciem produkcji, zapewniając, że niestandardowy trójnik o dużej średnicy dokładnie spełnia wymagania projektu rurociągu.
