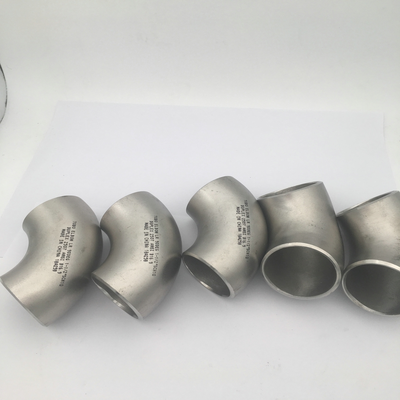

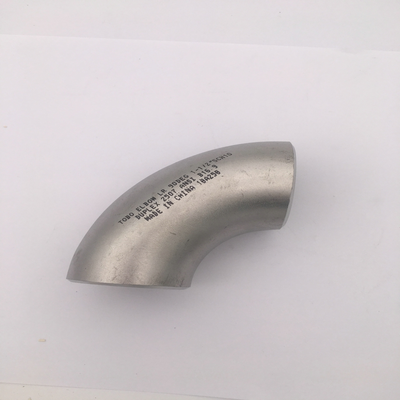

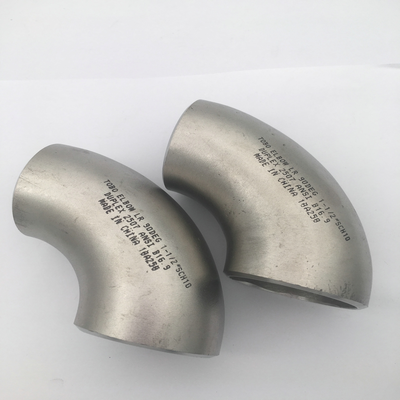

Kolano spawane doczołowo LR 90D Super Duplex 2507 UNS S32750 1-1/2" SCH10 ANSI B16.9

1. Opis produktu

Produktem jest kolano spawane doczołowo o długim promieniu (LR) 90 stopni, wykonane z Super Duplex 2507 (UNS S32750 / F53) stali nierdzewnej zgodnie z ASTM A815 oraz ASME B16.9 normami. Super Duplex 2507 to wysokostopowa stal nierdzewna duplex o dwufazowej mikrostrukturze składającej się w przybliżeniu z 50% ferrytu i 50% austenitu, charakteryzująca się wartością PREN przekraczającą 40. Konstrukcja LR charakteryzuje się promieniem krzywizny równym 1,5-krotności średnicy rury (R = 1,5D), zapewniając płynny przepływ medium przy minimalnych stratach ciśnienia. To złącze 1-1/2" SCH10 jest przeznaczone do trwałego połączenia spawanego doczołowo w wymagających przemysłowych systemach rurowych, które wymagają wyjątkowej wytrzymałości i odporności na korozję.

2. Kluczowe parametry produktu

3. Zastosowanie / Użycie

To kolano 90° LR jest idealne do ekstremalnie agresywnych środowisk i środowisk o wysokim naprężeniu:

• Nafta i gaz: Platformy morskie, podwodne systemy rurowe, połączenia głowic odwiertów, linie wtrysku wody morskiej, usługi związane z gazem kwaśnym (zgodne z NACE MR0175)

• Przetwórstwo chemiczne: Kwasy zawierające chlorki, wymienniki ciepła, linie procesowe wysokociśnieniowe

• Przemysł morski i odsalanie: Rurociągi wody morskiej, systemy odwróconej osmozy, obsługa solanki

• Produkcja energii: Systemy wody chłodzącej, rurociągi skraplaczy

• Celuloza i papier: Linie wybielania, kotły

4. Zalety

• Wyjątkowa wytrzymałość: Granica plastyczności (550-800 MPa) jest około 2,5 do 3 razy wyższa niż w przypadku 316L, co pozwala na stosowanie cieńszych ścianek i lżejszych systemów rurowych

• Wyjątkowa odporność na korozję: PREN ≥ 40 zapewnia doskonałą odporność na korozję wżerową, szczelinową i naprężeniową pękanie pod wpływem chlorków (SCC)

• Lepsze od 2205: Przewyższa standardowy duplex 2205 pod względem odporności na korozję i wytrzymałości mechanicznej

• Konstrukcja o długim promieniu: R=1,5D minimalizuje spadek ciśnienia, turbulencje i erozję

• Szeroki zakres temperatur: Utrzymuje właściwości w zakresie od -50°C do 300°C

5. Funkcje

Kolano LR 90° zmienia kierunek przepływu medium w systemie rurowym o 90 stopni przy minimalnych stratach ciśnienia. Konstrukcja o długim promieniu (R=1,5D) zmniejsza opór przepływu, turbulencje i erozję, dzięki czemu nadaje się do zastosowań z mediami o dużej prędkości i korozyjnymi. Połączenie spawane doczołowo zapewnia trwałe, szczelne połączenie o wysokiej integralności strukturalnej dla krytycznych środowisk pracy.

6. Instrukcje instalacji

1. Kontrola po rozpakowaniu: Sprawdzić pod kątem uszkodzeń transportowych; zweryfikować oznaczenia, wymiary i certyfikat materiałowy zgodnie z ASME B16.9

2. Przygotowanie powierzchni: Oczyścić fazę spawalniczą i przylegający obszar za pomocą dedykowanych narzędzi do stali nierdzewnej; usunąć cały olej, smar i zanieczyszczenia

3. Wyrównanie: Dokładnie wyrównać kolano z rurami łączącymi, zapewniając prawidłowe dopasowanie

4. Spawanie punktowe: Wykonać minimalne spawy punktowe, aby utrzymać zespół w pozycji; dokładnie oczyścić przed spawaniem końcowym

5. Spawanie: Wykonać spawanie doczołowe zgodnie z zatwierdzonym WPS z certyfikowanymi spawaczami. W przypadku Super Duplex 2507 kluczowa jest ścisła kontrola dopływu ciepła. Używać GTAW lub SMAW z pasującym materiałem dodatkowym ER2594. Dopływ ciepła musi być utrzymywany w zakresie 0,5 do 1,5 kJ/mm. Temperatura międzywarstwowa musi być utrzymywana ≤100°C do 150°C aby zapobiec niekorzystnemu tworzeniu faz. Podgrzewanie zazwyczaj nie jest wymagane

6. Obróbka po spawaniu: Wymagane jest wyżarzanie roztworowe w temperaturze 1020-1120°C, a następnie hartowanie w wodzie w celu przywrócenia struktury duplex i odporności na korozję

7. Inspekcja: Wykonać NDT (PT/MT, UT) zgodnie z wymaganiami projektu. Zaleca się weryfikację zawartości ferrytu zgodnie z ASTM E562

7. Środki ostrożności

• Ograniczenie temperatury: Nie zaleca się stosowania powyżej 300°C; długotrwałe narażenie powyżej 316°C może spowodować kruchość

• Równowaga ferrytu: Upewnić się, że zawartość ferrytu pozostaje w zakresie 40-60%. Nieprawidłowa obróbka cieplna jest najczęstszą przyczyną odchyleń od specyfikacji stosunku ferrytu

• Wrażliwość na fazy międzymetaliczne: Spawy super duplex są wrażliwe na tworzenie faz sigma i chi; ścisła kontrola dopływu ciepła jest obowiązkowa

• Czystość: Wymaga wyższego stopnia czystości niż w przypadku produkcji ze stali węglowej; używać dedykowanych narzędzi, aby zapobiec zanieczyszczeniu

• Testy korozyjne: Testowanie metodą ASTM A923 Metoda C jest standardem weryfikacji odporności na korozję

• Zgodność z NACE: W przypadku usług związanych z gazem kwaśnym, potwierdzić zgodność z wymaganiami NACE MR0175

8. Wysyłka i dostawa

• Standardowy czas dostawy wynosi zazwyczaj 7–30 dni, w zależności od ilości zamówienia i dostępności specyfikacji

9. Warunki płatności

• Powszechne międzynarodowe metody płatności obejmują T/T (przelew telegraficzny) oraz L/C w zasięgu wzroku (akredytywa)

10. Opakowanie

Produkty są bezpiecznie pakowane w skrzynie ze sklejki lub drewniane skrzynie z wewnętrznym wyściełaniem, aby zapewnić bezpieczny transport i zapobiec uszkodzeniom podczas transportu.
