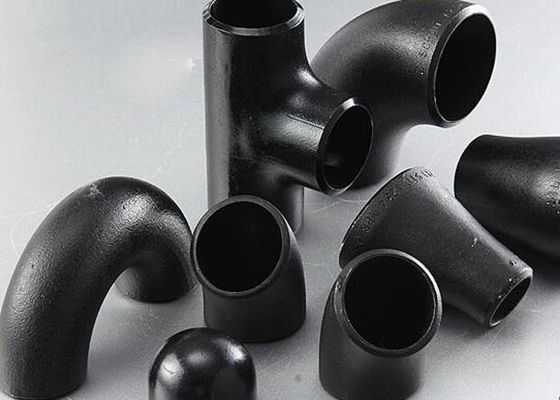

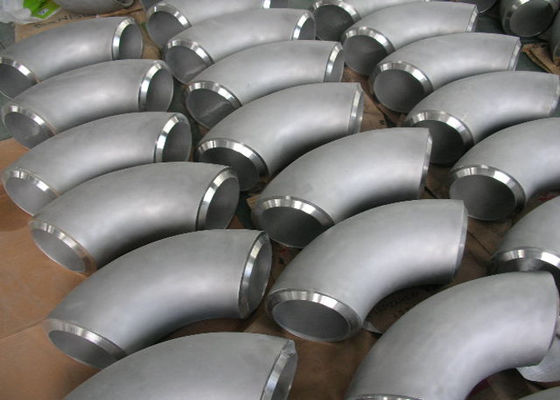

Złączki rurowe zgrzewane doczołowo Kolano 45 stopni

Rodzaj

Złączki zgrzewane kolanko, reduktor, trójnik, końcówka, nasadka

Standard

ASME / ANSI B16.9

Rozmiar

1/2 '' ~ 48 '' (Seamless); 16 '' ~ 72 '' (Spawane)

grubość ściany

Sch5 ~ Sch160XXS

Proces produkcji

Push, Press, Forge, Cast, itp.

Materiał

Stal węglowa, stal nierdzewna, stal stopowa, nierdzewna dupleks, stal stopowa niklu

Stal węglowa

ASTM A234 WPB, WPC;

Stal nierdzewna

304 / SUS304 / UNS S30400 / 1.4301

304L / UNS S30403 / 1.4306;

304H / UNS S30409 / 1.4948;

309S / UNS S30908 / 1.4833

309H / UNS S30909;

310S / UNS S31008 / 1.4845;

310H / UNS S31009;

316 / UNS S31600 / 1.4401;

316Ti / UNS S31635 / 1.4571;

316H / UNS S31609 / 1.4436;

316L / UNS S31603 / 1.4404;

316LN / UNS S31653;

317 / UNS S31700;

317L / UNS S31703 / 1.4438;

321 / UNS S32100 / 1.4541;

321H / UNS S32109;

347 / UNS S34700 / 1.4550;

347H / UNS S34709 / 1.4912;

348 / UNS S34800;

Stali stopowej

ASTM A234 WP5 / WP9 / WP11 / WP12 / WP22 / WP91;

ASTM A860 WPHY42 / WPHY52 / WPHY60 / WPHY65;

ASTM A420 WPL3 / WPL6 / WPL9;

Stal dupleksowa

ASTM A182 F51 / S31803 / 1.4462;

ASTM A182 F53 / S2507 / S32750 / 1,4401;

ASTM A182 F55 / S32760 / 1.4501 / Zeron 100;

2205 / F60 / S32205;

ASTM A182 F44 / S31254 / 254SMO / 1,4547;

17-4PH / S17400 / 1.4542 / SUS630 / AISI630;

F904L / NO8904 / 1,4539;

725LN / 310MoLN / S31050 / 1,4466

253MA / S30815 / 1.4835;

Stal stopowa niklu

Stop 200 / Nikiel 200 / NO2200 / 2,4066 / ASTM B366 WPN;

Stop 201 / Nikiel 201 / NO2201 / 2,4068 / ASTM B366 WPNL;

Stop 400 / Monel 400 / NO4400 / NS111 / 2.4360 / ASTM B366 WPNC;

Stop K-500 / Monel K-500 / NO5500 / 2.475;

Stop 600 / Inconel 600 / NO6600 / NS333 / 2.4816;

Stop 601 / Inconel 601 / NO6001 / 2.4851;

Stop 625 / Inconel 625 / NO6625 / NS336 / 2.4856;

Stop 718 / Inconel 718 / NO7718 / GH169 / GH4169 / 2,4668;

Stop 800 / Incoloy 800 / NO8800 / 1,4876;

Stop 800H / Incoloy 800H / NO8810 / 1,4958;

Stop 800HT / ​​Incoloy 800HT / ​​NO8811 / 1,4959;

Stop 825 / Incoloy 825 / NO8825 / 2.4858 / NS142;

Stop 925 / Incoloy 925 / NO9925;

Hastelloy C / Alloy C / NO6003 / 2.4869 / NS333;

Stop C-276 / Hastelloy C-276 / N10276 / 2.4819;

Stop C-4 / Hastelloy C-4 / NO6455 / NS335 / 2.4610;

Stop C-22 / Hastelloy C-22 / NO6022 / 2.4602;

Stop C-2000 / Hastelloy C-2000 / NO6200 / 2,4675;

Stop B / Hastelloy B / NS321 / N10001;

Stop B-2 / Hastelloy B-2 / N10665 / NS322 / 2,4617;

Stop B-3 / Hastelloy B-3 / N10675 / 2,4600;

Stop X / Hastelloy X / NO6002 / 2,4665;

Stop G-30 / Hastelloy G-30 / NO6030 / 2,4603;

Stop X-750 / Inconel X-750 / NO7750 / GH145 / 2,4669;

Alloy 20 / Carpenter 20Cb3 / NO8020 / NS312 / 2.4660;

Stop 31 / NO8031 / 1,4562;

Stop 901 / NO9901 / 1,4898;

Incoloy 25-6Mo / NO8926 / 1,4529 / Incoloy 926 / Alloy 926;

Inconel 783 / UNS R30783;

NAS 254NM / NO8367;

Monel 30C

Nimonic 80A / Stop niklu 80a / UNS N07080 / NA20 / 2.4631 / 2.4952

Nimonic 263 / NO7263

Nimonic 90 / UNS NO7090;

Incoloy 907 / GH907;

Nitronic 60 / Alloy 218 / UNS S21800

Nazwa produktu: łokieć 180 ° ze stali węglowej Przedmiot: buttweld-Elbow Detale : Średnica nominalna Średnica zewnętrzna w Bevel Center to End Centrum do centrum Powrót do twarzy Łokieć 45 ° Kolanko 90 ° Łokieć 180 ° b ZA O K DN NPS Seria A Seria B Długie Promień Długie Promień Krótki Promień Długie Promień Krótki Promień Długie Promień Krótki Promień 15 1/2 21.3 18 16 38 - 76 - 48 - 20 3/4 26,9 25 19 38 - 76 - 51 - 25 1 33,7 32 22 38 25 76 51 56 41 32 1.1 / 4 42,4 38 25 48 32 95 64 70 52 40 1.1 / 2 48.3 45 29 57 38 114 76 83 62 50 2 60.3 57 35 76 51 152 102 106 81 65 2.1 / 2 76,1 (73) 76 44 95 64 190 127 132 100 80 3 88,9 89 51 114 76 229 152 159 121 90 3.1 / 2 101.6 - 57 133 89 267 178 184 140 100 4 114.3 108 64 152 102 305 203 210 159 125 5 139,7 133 79 190 127 381 254 262 197 150 6 168,3 159 95 229 152 457 305 313 237 200 8 219.1 219 127 305 203 610 406 414 313 250 10 273,0 273 159 381 254 762 508 518 391 300 12 323,9 325 190 457 305 914 610 619 467 350 14 355.6 377 222 533 356 1067 711 711 533 400 16 406.4 426 254 610 406 1219 813 813 610 450 18 457,2 478 286 686 457 1372 914 914 686 500 20 508,0 529 318 762 508 1524 1016 1016 762 550 22 559 - 343 838 559 1676 1118 1118 838 600 24 610 630 381 914 610 1829 1219 1219 914 650 26 660 - 406 991 660 1982 1320 - - 700 28 711 720 438 1067 711 2134 1422 - - 750 30 762 - 470 1143 762 2286 1524 - - 800 32 813 820 502 1219 813 2438 1626 - - 850 34 864 - 533 1295 864 2590 1728 - - 900 36 914 920 565 1372 914 2744 1828 - - 950 38 965 - 600 1448 965 2896 1930 - - 1000 40 1016 1020 632 1524 1016 3048 2032 - - 1050 42 1067 - 660 1600 1067 3200 2134 - - 1100 44 1118 1120 695 1676 1118 3352 2236 - - 1150 46 1168 - 727 1753 1168 3506 2336 - - 1200 48 1220 1220 759 1829 1219 3658 2440 -
