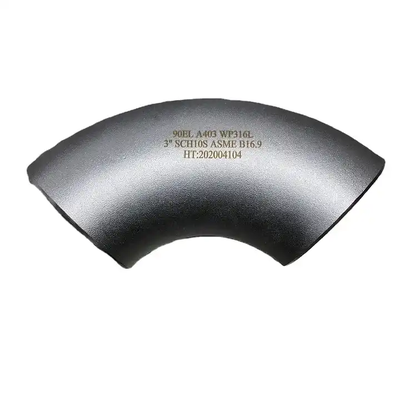

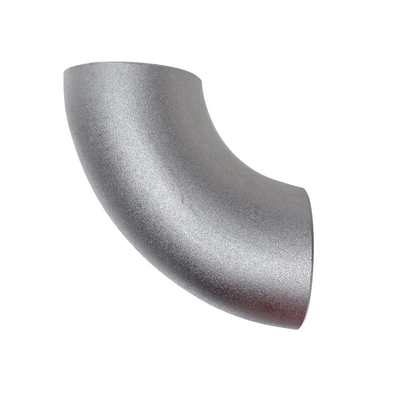

Mandrel Bend 304 SS Wydechowy Łokieć 45 90 stopni do modernizacji turbo samochodowej

Mandrel Bend 304 SS Wydechowy Łokieć 45 90 stopni do modernizacji turbo samochodowej

W sprawiezęby z włókienki, łokieć wydechowa ze stali nierdzewnej 304jest specjalnie zaprojektowany do zastosowań na rynku samochodowym, gdzie prędkość spalin, trwałość termiczna i precyzja produkcji są kluczowymi wymaganiami.W przeciwieństwie do konwencjonalnych rur wygiętych, które załamują wewnętrzny promień i ograniczają powierzchnię przepływu do 35%, każdyZgięcie mandrelu CNCłokieć utrzymuje stałą średnicę wewnętrzną w całym łuku zgięcia, co osiąga się poprzez wewnętrzną sznurkę, która podtrzymuje ścianę rur od wewnątrz podczas operacji zgięcia,zapobieganie jajnikowi i zmarszczkomW rezultaciepłynny, nieograniczony przepływWykorzystuje się go do wytwarzania silników silnikowych, które maksymalnie zwiększają wydajność odprowadzania spalin, skracają czas przesuwania turbosprężarki i przyczyniają się do mierzalnych zysków mocy w dopasowanych zastosowaniach silnika.Pozostałez doskonałą odpornością na utlenianie w temperaturze spalin przekraczającej 800 °C, ten łokieć z gięciem mandry jest wyborem profesjonalnego producenta do konstrukcji zbiornika turbo, produkcji rury dolnej,przewody międzychłodnicze, i niestandardowe systemy wydechowe cat-back.

Dostępne w obu wersjachKonfiguracje 45 stopni i 90 stopni, ten łokieć wydechowy ze stali nierdzewnej obsługuje pełne spektrum wyzwań związanych z układem wydechowym.Metallurgia ze stali nierdzewnej 304 zapewnia wyższą odporność na korozję na sól drogową, kondensacji wilgoci i produktów ubocznych spalania kwasowego w porównaniu z alternatywami dla aluminium.Kompatybilny ze stopieniem TIGz standardową prętką ER308L, umożliwiającą bezproblemową integrację z niestandardowo wykonanymi zespołami wydechowymi.i entuzjastów motoryzacyjnych budujących systemy z turbosprężarkami, gdzie każdy CFM przepływu spalin ma znaczenie, to CNC zgięte łokieć montaż dostarcza precyzyjną produkcję i jakość materiału, które wymagają aplikacji.

Specyfikacje techniczne

Główne zalety i obszary zastosowania

• Nieograniczony przepływ spalin:W procesie zginania maszynki CNC utrzymuje się pełną, stałą powierzchnię przekroju poprzez zakręt,wyeliminowanie ograniczających przepływ wewnętrznych fal oraz charakterystyki zmniejszenia średnicy rur wydechowych z gięciemOznacza to zmniejszone ciśnienie przeciwne, szybszą reakcję turbospoolu i wyższą wydajność objętościową.
• Odporność na utlenianie w wysokich temperaturach:304 ze stali nierdzewnej o zawartości 18% chromu i 8% niklu utrzymuje integralność konstrukcyjną i wykończenie powierzchni przy trwałej temperaturze spalin do 870°C,znacznie przekraczające granice termiczne stali o łagodnej zawartości aluminium (około 600 °C), powszechnie stosowanych w systemach wydechowych OEM.
• Trwałość przed korozją w trudnych warunkach:Konstrukcja ze stali nierdzewnej jest odporna na kondensat kwasowy powstający podczas pracy silnika na zimno, ekspozycję na sól drogową w klimacie zimowym,oraz siarkowe produkty uboczne spalania, które chemicznie atakują łagodne elementy wydechowe ze stali, zapewniając utrzymanie integralności konstrukcyjnej tego wyposażenia łokcia wydechowego przez cały okres użytkowania pojazdu.
• Wytwarzanie turbo-manifold:Służy jako podstawowy blok budowlany dla niestandardowych kolektorów wydechowych turbo,gdzie wiele łokci zgięcia mandry są spawane razem TIG w celu stworzenia jednakowych biegaczy podstawowych, które optymalizują czas impulsu wydechowego i reakcję turbosprężarki w całym zakresie obrotów silnika.
• Budowa rurociągów i systemów wydechowych:Wykorzystywane do produkcji rurociągów wysokiego przepływu, które łączą wyjście turbiny turbosprężarki z katalizatorem lub rurociągami wydechowymi, gdzie gładkie,Zgięcia o stałej średnicy mają kluczowe znaczenie dla zapobiegania nagromadzeniu się przeciwciśnienia po turbinie.
• Przewody międzychłodnicze:Gładki wewnętrzny otwór tego łokcia ze stali nierdzewnej z gięcia mandry również sprawia, że nadaje się do lodówki powietrza ładowania na zimną stronę pomiędzy wyjściem sprężarki turbosprężarki, chłodnicy i zbiornika wchłaniania,gdzie zminimalizowanie spadku ciśnienia utrzymuje wydajność turbosprężarki.
• Wydechy motocykli i sportów silnikowych:Lżejsza waga cienko ściennej stali nierdzewnej 304 (1,5 mm) w połączeniu z precyzyjną geometrią zakrętu jest idealna dla wysokiej wydajności głowic wydechowych motocykli, przewodów łącznikowych z tłumikami,Wytwarzanie układów wydechowych UTV/side-by-side.
• Systemy wydechowe mokre:Odpowiednie dla suchego odcinka morskiego wodociągu i łokci przed punktem wtrysku wody,gdzie 304 nierdzewna zapewnia lepszą odporność na korozję w atmosferze komory silnika morskiego obarczonej solą w porównaniu z alternatywami ze stali węglowej.

Częste pytania

P: Jaka jest przewaga wydajności łokcia wydechowego z zakrętem mandrelu w porównaniu z łokciem z zakrętem prasowym lub łokciem z zakrętem tłoczeniowym?

Odpowiedź: Różnica wydajności jest znaczna i mierzalna na dynamometrze.Powoduje to, że zewnętrzny promieniowanie jest cienkie i rozciąga się, podczas gdy wewnętrzny promieniowanie kompresje i tworzy ograniczające przepływ zmarszczki lub falowaniaW rezultacie zmniejsza się powierzchnia przekroju poprzecznego o 15-35% na szczycie zakrętu, co działa jako ograniczenie przepływu.Wykorzystuje wewnętrzny mandrel (seria połączonychW tym celu utrzymuje się pełną średnicę otworu i wytwarza szklano-gładką powierzchnię wewnętrzną poprzez łuk zgięcia.W przypadku silnika 4-cylindrowego z napędem turbowy o mocy 300 koni mechanicznych, zastąpienie zgiętych łokci wydechowych łokciami zgiętymi 304 nierdzewnymi łokciami zwykle zmniejsza przeciwciśnienie wydechowe o 2-4 psi, co może przekładać się na wzrost mocy 5-15 koni mechanicznych przy wspierającym dostosowaniu,+ 200-400 obrotów na minutę szybszy próg turbosprężarki.

P: Czy ten łokieć wydechowy ze stali nierdzewnej 304 może być używany przed katalizatorem (sekcja pre-cat)?

Odpowiedź: Tak, ten łokieć wydechowy 304 SS z zakrętem mandry jest przeznaczony do temperatury spalin występującej przed katalizatorem,które zazwyczaj wahają się w zakresie od 400°C do 900°C w zależności od obciążenia silnika i stosunku powietrze-paliwo304 stali nierdzewnej zapewnia doskonałą odporność na utlenianie w tym zakresie temperatur.Do zastosowań o wysokim napięciu, takich jak wydechy silników obrotowych (Wankel), w których EGT mogą nieprzerwanie przekraczać 1000 °C, lub dla profesjonalnych klas sportowych wymagających maksymalnej trwałości termicznej, zalecamy zaktualizowanie do 316 nierdzewnej lub 321 nierdzewnej (stabilizowanej tytanem) łokci zgięcia mandry.Stopy te zapewniają zwiększoną wytrzymałość na pełzanie i odporność na utlenianie w temperaturach zbliżających się do 925°CW przypadku większości zastosowań turbo na ulicach i na torze, zestaw 304 zapewnia optymalną równowagę wydajności termicznej,odporność na korozję, łatwość produkcji i efektywność kosztowa.

P: Jakie procedury spawania zalecacie do łączenia łokci wydechowych z zakrętem mandry do specjalnego zbiornika?

Odpowiedź: Zalecamy spawanie GTAW (TIG) z prętem wypełniającym ER308L do łączenia 304 nierdzewnych łokci zgięcia mandryli w produkcji układu wydechowego.Elektroda wolframowa z twardym końcem o szerokości 4 mm z tworiem lub lantanem, argonowy gaz osłonny przy natężeniu przepływu 8-12 l/min i 40-70 amperów dla grubości ściany 1,5 mm.Pełne wyczyszczenie z argonem wewnątrz rury podczas spawania jest kluczowe, aby zapobiec cukrowaniu (tworzeniu się tlenku chromu) na wewnętrznym otworze, co może powodować wzrost napięć i potencjalne punkty rozpoczęcia pęknięcia.W przypadku, gdy dostęp do wewnętrznego czyszczenia argonu jest niepraktyczny, w przypadku scenariuszy napraw terenowych pasty z prądem słonecznym lub podobnej pasty z prądem zapasowym można zastąpić odwrotną czyszczeniePo spawaniu zalecamy stosowanie pasty ogórkowej w celu usunięcia odcienia cieplnego ze spawania HAZ, przywracając pełną odporność na korozję zestawu kolana wydechowego 304 ze stali nierdzewnej. "
