6000 lbs wysokiego ciśnienia wykute rurki łokciowe ze stali nierdzewnej

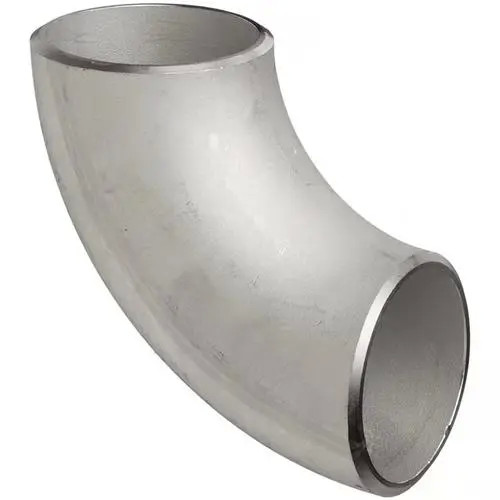

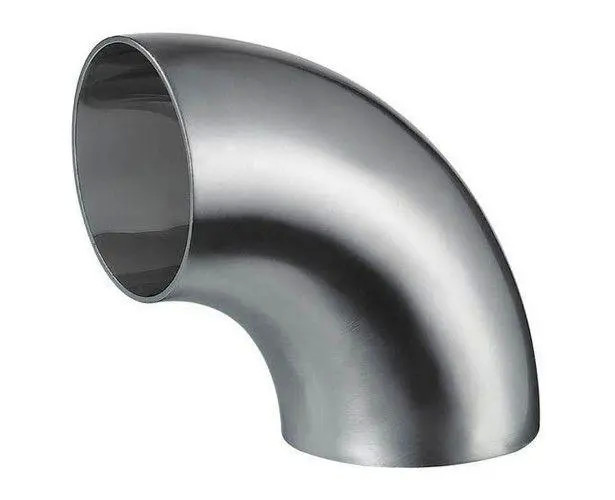

Kolano rurowe ze stali nierdzewnej kutej pod wysokim ciśnieniem 6000 funtów na cal kwadratowy

Kolano ze stali nierdzewnej kutej pod wysokim ciśnieniem 6000 funtów na cal kwadratowy reprezentuje szczyt możliwości ciśnieniowych w projektowaniu złączek gwintowanych i zgrzewanych gniazdowych. Wyprodukowane z stali nierdzewnej ASTM A182 F316 przy użyciu technologii kucia w matrycy zamkniętej, to kolano wytrzymuje nadzwyczajne ciśnienia robocze do 6000 funtów na cal kwadratowy w temperaturze otoczenia. Proces kucia wyrównuje strukturę ziarna materiału wzdłuż konturu złączki, eliminując porowatość i wady wewnętrzne powszechnie występujące w złączkach odlewanych. Ta przewaga metalurgiczna przekłada się bezpośrednio na doskonałą odporność na zmęczenie i niezawodne długoterminowe działanie w warunkach cyklicznego obciążenia ciśnieniowego występującego w hydraulicznych jednostkach zasilających, głowicach odwiertów na morzu, układach wtrysku chemicznego pod wysokim ciśnieniem i systemach rozdzielaczy głębinowych.

Każde gniazdo kolana pod wysokim ciśnieniem jest precyzyjnie obrabiane zgodnie z tolerancjami wymiarowymi ASME B16.11, zapewniając spójne dopasowanie do rur o grubości ścianki Sch 80 i Sch 160. Gatunek stali nierdzewnej 316, zawierający 2-3% molibdenu, zapewnia znacznie zwiększoną odporność na korozję wżerową i szczelinową wywołaną chlorkami w porównaniu do gatunku 304, co czyni to kute kolano ostatecznym wyborem dla środowisk morskich, przybrzeżnych i nadmorskich. Rygorystyczna kontrola jakości obejmuje testowanie PMI (Positive Material Identification) dla każdej partii cieplnej, test powłoki hydrostatycznej przy 1,5-krotności ciśnienia znamionowego oraz badanie penetracyjne krytycznych powierzchni zgodnie z wymaganiami ASME Sekcja V w celu wykrycia wszelkich nieciągłości powierzchniowych, które mogłyby zagrozić integralności ciśnieniowej.

Specyfikacje techniczne

Kluczowe zalety i obszary zastosowań

• Wyjątkowa zdolność ciśnieniowa: Ciśnienie znamionowe 6000 funtów na cal kwadratowy umożliwia zastosowanie w obwodach hydraulicznych o ultra-wysokim ciśnieniu, liniach sterowania głowicami odwiertów i rurociągach rozdzielaczy podmorskich, gdzie standardowe złączki klasy 3000 byłyby zbyt małe dla zakresu roboczego.
• Integralność kucia w matrycy zamkniętej: Przepływ ziarna po kuciu podąża za konturem kolana, zapewniając do 30% wyższą wytrzymałość na zmęczenie w porównaniu do odpowiedników odlewanych metodą wosku traconego i praktycznie eliminując ryzyko ścieżek wycieku związanych z porowatością wewnętrzną.
• Ochrona antykorozyjna 316 wzmocniona molibdenem: Zawartość 2-3% molibdenu w stali nierdzewnej 316 zapewnia krytyczną odporność na korozję wżerową w środowiskach zawierających chlorki, w tym w strefach rozprysku wody morskiej, obszarach przetwarzania chemicznego i obiektach przemysłowych nadmorskich.
• Hydrauliczne jednostki zasilające: Niezbędne do podłączania linii wylotowych pomp wysokociśnieniowych do banków akumulatorów, rozdzielaczy sterowania kierunkowego i obwodów wzmacniaczy pracujących pod ciśnieniem przekraczającym 350 barów (5000 psi).
• Platformy naftowe i gazowe na morzu: Stosowane w rurociągach procesowych na pokładzie, systemach wtrysku chemicznego, kablach sterowania hydraulicznego i rurach instrumentacyjnych głowic odwiertów, gdzie stal nierdzewna 316 spełnia wymagania kwalifikacji materiałowej NORSOK M-650.
• Wysokociśnieniowy wtrysk chemiczny: Nadaje się do linii wtrysku metanolu, inhibitorów korozji i inhibitorów osadzania się kamienia, pracujących pod ciśnieniem do 6000 psi w jednostkach procesowych rafinerii i petrochemii.
• Głębinowe systemy podmorskie: Kompatybilne z rurociągami podmorskimi ze stali superdupleksowej i nierdzewnej 316 w modułach rozdzielaczy, zakończeniach rurociągów (PLET) i systemach połączeń przepływowych, przeznaczonych do głębokości wody przekraczających 3000 metrów.
• Stanowiska do prób hydrostatycznych: Używane do testowania ciśnieniowego zespołów rozdzielaczy dla zaworów, siłowników i narzędzi do otworów, gdzie sama złączka musi przekraczać ciśnienie znamionowe testowanego urządzenia.

Często zadawane pytania

P: Jaka jest różnica między ciśnieniem znamionowym 3000 funtów na cal kwadratowy a 6000 funtów na cal kwadratowy dla kutych kolan zgrzewanych gniazdowo?

O: Oznaczenie 6000 funtów na cal kwadratowy oznacza, że złączka jest przystosowana do maksymalnego ciśnienia roboczego na zimno (CWP) wynoszącego 6000 psi w temperaturze otoczenia, co jest dwukrotnością oznaczenia 3000 funtów na cal kwadratowy. To wyższe ciśnienie znamionowe jest osiągane dzięki zwiększonej grubości ścianki, ulepszonym współczynnikom redukcji podczas kucia i bardziej rygorystycznym wymaganiom dotyczącym badań nieniszczących. Kolano zgrzewane gniazdowo o ciśnieniu znamionowym 6000 funtów na cal kwadratowy można wizualnie odróżnić od kolana 3000 funtów na cal kwadratowy po zauważalnie grubszej ściance i większej głębokości gniazda. Przy wyborze między tymi dwoma należy wziąć pod uwagę ciśnienie projektowe systemu, wymagania dotyczące współczynnika bezpieczeństwa zgodnie z kodem ASME B31.3 Process Piping oraz harmonogram rur (Sch 160 lub XXS dla serwisu 6000 funtów na cal kwadratowy). Kute kolano ze stali nierdzewnej 6000 funtów na cal kwadratowy jest standardowym wyborem dla systemów hydraulicznych wysokiego ciśnienia, gdzie szczytowe ciśnienia robocze regularnie przekraczają 3000 psi.

P: W jaki sposób połączenie zgrzewane gniazdowo zapewnia szczelność pod ciśnieniem 6000 psi?

O: Połączenie zgrzewane gniazdowo tworzy spoinę kielichową między zewnętrzną średnicą rury a gniazdem kolana. Odstęp 1/16 cala (1,6 mm) między końcem rury a dnem gniazda pozwala na rozszerzalność cieplną rury podczas spawania bez tworzenia karbu naprężeniowego inicjującego pękanie. Powstała obwodowa spoina kielichowa zapewnia pełne uszczelnienie z wytrzymałością przekraczającą ciśnienie rozrywające rury. Po spawaniu przeprowadzane jest badanie penetracyjne zgodnie z ASME Sekcja V Artykuł 6 na wszystkich połączeniach zgrzewanych gniazdowo w naszym zakładzie, aby zweryfikować brak pęknięć powierzchniowych, porowatości lub wad braku przetopu. W przypadku zastosowań w środowiskach kwaśnych zawierających H2S stosujemy procedury spawania kontrolowane pod względem twardości zgodnie z NACE MR0175/ISO 15156, aby zapobiec pękaniu naprężeniowym pod wpływem siarkowodoru w strefie wpływu ciepła tego kolana pod wysokim ciśnieniem.

P: Czy to kute kolano 6000 funtów na cal kwadratowy może być dostarczone z pełną identyfikowalnością materiału i inspekcją strony trzeciej?

O: Absolutnie. Każde kute kolano ze stali nierdzewnej jest dostarczane z raportem z badań materiałowych EN 10204 Typ 3.1 dokumentującym skład chemiczny, właściwości mechaniczne (wytrzymałość na rozciąganie, granica plastyczności, wydłużenie, redukcja powierzchni) i wartości udarności Charpy'ego V przy określonych temperaturach badania. Pełna identyfikowalność partii cieplnej jest utrzymywana od oryginalnego certyfikatu huty stali poprzez kucie, obróbkę cieplną, obróbkę mechaniczną i końcowe etapy inspekcji. Zapraszamy agencje inspekcyjne stron trzecich, w tym Bureau Veritas, DNV, Lloyd's Register, SGS i TUV, do uczestniczenia w testach hydrostatycznych, weryfikacji PMI, kontrolach wymiarowych i procedurach NDE w naszym zakładzie. Dodatkowe opcje NDE, w tym badania radiograficzne (RT) i ultradźwiękowe (UT), mogą być wykonane na życzenie dla krytycznych zastosowań kutych kolan.
