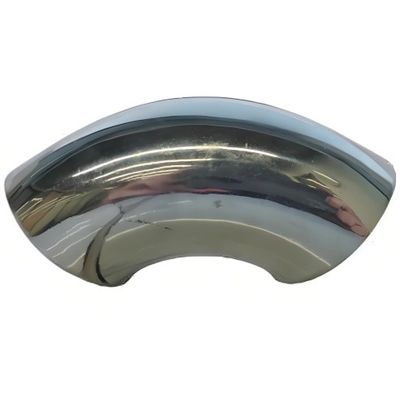

Odporny na korozję, trawiony kolanko ze stali nierdzewnej 316 do przetwórstwa chemicznego

Kwasoodporne trawione kolano ze stali nierdzewnej 316 do przetwórstwa chemicznego

The kolano ze stali nierdzewnej 316 odporne na korozję i trawione jest specjalnie zaprojektowane dla wymagającego przemysłu przetwórstwa chemicznego, gdzie zbiegają się agresywne media, podwyższone temperatury i rygorystyczne wymagania dotyczące integralności materiału. Złączka kolankowa przechodzi rygorystyczny proces trawienia i pasywacji zgodnie z normami ASTM A380, który chemicznie usuwa zanieczyszczenia powierzchniowe, naloty cieplne i wolne cząstki żelaza, jednocześnie budując jednorodną, gęstą pasywną warstwę tlenku chromu. Ta elektrochemicznie zoptymalizowana powierzchnia zapewnia maksymalną odporność na wżery, korozję szczelinową i pękanie korozyjne naprężeniowe w środowiskach chemicznych zawierających chlorki. Materiał bazowy ze stali nierdzewnej 316, z zawartością molibdenu 2-3%, w połączeniu z trawionym wykończeniem powierzchni, osiąga liczbę równoważnika odporności na wżery (PREN) wynoszącą 24 lub więcej, kwalifikując to kolano odporne na korozję do pracy w rurociągach reaktorów chemicznych, liniach do przesyłu kwasów, obiegach odzysku rozpuszczalników i agresywnych systemach oczyszczania ścieków.

Oprócz właściwości antykorozyjnych, to trawione kolano ze stali nierdzewnej jest produkowane zgodnie z normą ASTM A403 WP316 z pełną zgodnością wymiarową z ASME B16.9 dla połączeń spawanych doczołowo. Geometria długiego promienia 90 stopni zapewnia płynne przejście przepływu, minimalizując strefy akumulacji produktu, gdzie agresywne media mogłyby stagnować. Trawiona i pasywowana powierzchnia ułatwia również dokładne czyszczenie i sterylizację między partiami produkcyjnymi, co jest kluczowym wymogiem w produkcji drobnych chemikaliów i półproduktów farmaceutycznych, gdzie zapobieganie zanieczyszczeniom krzyżowym jest niezbędne. Dla inżynierów zakładów i specjalistów ds. zaopatrzenia zarządzających obiektami przetwórstwa chemicznego, to odporne na korozję kolano 316 zapewnia udokumentowaną integralność materiału, zweryfikowaną obróbkę powierzchni i niezawodną długoterminową wydajność w agresywnych warunkach eksploatacji.

Specyfikacje techniczne

Kluczowe zalety i obszary zastosowań

• Chemicznie zoptymalizowana powierzchnia pasywna: Obróbka trawienia i pasywacji usuwa naloty cieplne spawalnicze, zanieczyszczenia żelazem z narzędzi oraz tlenki powierzchniowe, a następnie promuje tworzenie się gęstej, jednorodnej pasywnej warstwy tlenku chromu, która jest 2-3 razy grubsza niż naturalnie tworzące się warstwy pasywne na powierzchniach nieobrobionych.
• Odporność na wżery chlorkowe: Stal nierdzewna 316 ze stopem molibdenu osiąga PREN ≥ 24, zapewniając niezawodną odporność na inicjację wżerów i korozji szczelinowej w stężeniach chlorków do 1000 ppm w temperaturze otoczenia, co czyni to trawione kolano odpowiednim do wody chłodzącej słonawej, przybrzeżnych zakładów chemicznych i strumieni procesowych z zawartymi gatunkami chlorków.
• Wyeliminowane zanieczyszczenie wolnym żelazem: Proces trawienia rozpuszcza osadzone cząstki żelaza z formujących matryc i narzędzi obróbczych, które w przeciwnym razie działałyby jako miejsca inicjacji korozji galwanicznej, zapewniając, że cała zwilżona powierzchnia tego kolana odpornego na korozję jest elektrochemicznie jednorodna po obróbce.
• Rurociągi reaktorów chemicznych: Instalowane w pętlach recyrkulacyjnych reaktorów, liniach przesyłu katalizatorów i rurociągach odbioru produktu, gdzie procesy wsadowe przeplatają się między warunkami kwaśnymi i zasadowymi, wymagając stałej pasywności w całym zakresie pH pracy.
• Systemy do obsługi i przesyłu kwasów: Nadaje się do kwasu siarkowego (do 90% w temperaturze otoczenia, do 10% w temperaturze wrzenia), kwasu fosforowego (wszystkie stężenia w temperaturze otoczenia), kwasu azotowego (do 65% w temperaturze otoczenia) i linii przesyłu kwasów organicznych w terminalach dystrybucji chemicznej i rurociągach magazynów cystern.
• Odzysk rozpuszczalników i destylacja: Stosowane w skraplaczach nadgłowicowych kolumn destylacyjnych, rurociągach refluksowych i obiegach odzysku rozpuszczalników, gdzie rozpuszczalniki chlorowane, ketony i mieszaniny węglowodorów aromatycznych wymagają zwiększonej pasywności powierzchniowej odpowiednio pasywowanego kolana ze stali nierdzewnej.
• Oczyszczanie ścieków i ścieków przemysłowych: Używane w agresywnych kolektorach zbierających ścieki przemysłowe, rurociągach recyrkulacyjnych zbiorników neutralizacyjnych i liniach przesyłu szlamu, gdzie zmienne pH, zawieszone ciała stałe i rozpuszczone gatunki chemiczne stanowią wyzwanie dla odporności na korozję mniej wartościowych elementów rurociągów.
• Produkcja półproduktów farmaceutycznych: Wybierane do wielofunkcyjnych zakładów produkcyjnych, gdzie trawiona i pasywowana powierzchnia kolana odpornego na korozję wspomaga czystość między kampaniami produkcyjnymi i eliminuje ryzyko zanieczyszczenia metalicznego w strumieniach syntezy substancji czynnych (API).

Często zadawane pytania

P: Jaka jest różnica między trawieniem a pasywacją i dlaczego oba są konieczne dla kolana ze stali nierdzewnej odpornego na korozję?

O: Trawienie i pasywacja to uzupełniające się chemiczne obróbki powierzchni wykonywane sekwencyjnie. Trawienie wykorzystuje roztwór silnego kwasu (zazwyczaj mieszaniny kwasu azotowego i fluorowodorowego) do chemicznego rozpuszczenia warstwy powierzchniowej stali nierdzewnej, usuwając naloty cieplne, zgorzeliny spawalnicze, osadzone cząstki żelaza i warstwę zubożoną w chrom, która tworzy się pod tlenkami podczas obróbki na gorąco lub spawania. Ujawnia to w pełni stopiony, bogaty w chrom metal bazowy pod spodem. Pasywacja następuje po trawieniu i wykorzystuje łagodniejszy kwas utleniający (zazwyczaj kwas azotowy lub cytrynowy) do promowania samoczynnego tworzenia się jednorodnej, gęstej pasywnej warstwy tlenku chromu na świeżo odsłoniętej powierzchni. Połączenie to zapewnia, że złączka kolankowa ma zarówno właściwy skład powierzchniowy (z trawienia), jak i zoptymalizowaną warstwę pasywną (z pasywacji). W naszym zakładzie każde trawione kolano ze stali nierdzewnej 316 jest testowane metodą siarczanu miedzi zgodnie z ASTM A380 w celu weryfikacji pełnej pasywacji przed wysyłką.

P: Czy to trawione kolano 316 może być używane z kwasem solnym w stężeniu?

O: Stal nierdzewna 316, nawet z zoptymalizowaną trawioną i pasywowaną obróbką powierzchni, nie jest zalecana do pracy z kwasem solnym w żadnym stężeniu powyżej temperatury otoczenia. Kwas solny agresywnie atakuje pasywną warstwę tlenku chromu poprzez penetrację jonów chlorkowych, prowadząc do szybkich wżerów i ostatecznie do penetracji przez ściankę. W przypadku pracy z HCl zalecamy nasze kolana ze stopu niklu Hastelloy C22 lub C276, które zapewniają niezawodną odporność na korozję w całym zakresie stężeń i temperatur HCl. W przypadku mieszanych środowisk kwasowych zawierających HCl w niskich stężeniach (poniżej 100 ppm) w połączeniu z innymi kwasami, zaleca się szczegółową ocenę korozyjności opartą na warunkach procesu, temperaturze i przewidywanym napowietrzeniu przed wyborem tego kolana ze stali nierdzewnej 316 odpornego na korozję do zastosowania.

P: Jak mogę zweryfikować, czy obróbka trawienia i pasywacji została prawidłowo zastosowana do moich kolan?

O: Dostępnych jest kilka metod weryfikacji. Najprostszym testem polowym jest test siarczanu miedzi zgodnie z ASTM A380: kropla zakwaszonego roztworu siarczanu miedzi nałożona na powierzchnię kolana nie powinna wykazywać osadzania się miedzi w ciągu 6 minut na prawidłowo pasywowanej powierzchni. Profesjonalnie dostarczamy raport z certyfikacją obróbki powierzchni, dokumentujący chemię kąpieli trawiennej (stężenie kwasu, temperaturę, czas zanurzenia), parametry kąpieli pasywacyjnej, przewodność końcowego płukania wodą (≤ 30 μS/cm w celu zapobiegania plamom z wysychania) oraz wyniki testu siarczanu miedzi na próbkach reprezentatywnych z każdej partii obróbki. W przypadku krytycznych zastosowań w przetwórstwie chemicznym możemy również przeprowadzić pomiary potencjału powierzchniowego za pomocą przenośnego potencjostatu, który kwantyfikuje potencjał korozyjny (Ecorr) trawionej powierzchni kolana, przy czym wartości bardziej szlachetne niż -200 mV vs SCE wskazują na doskonałą jakość warstwy pasywnej."
