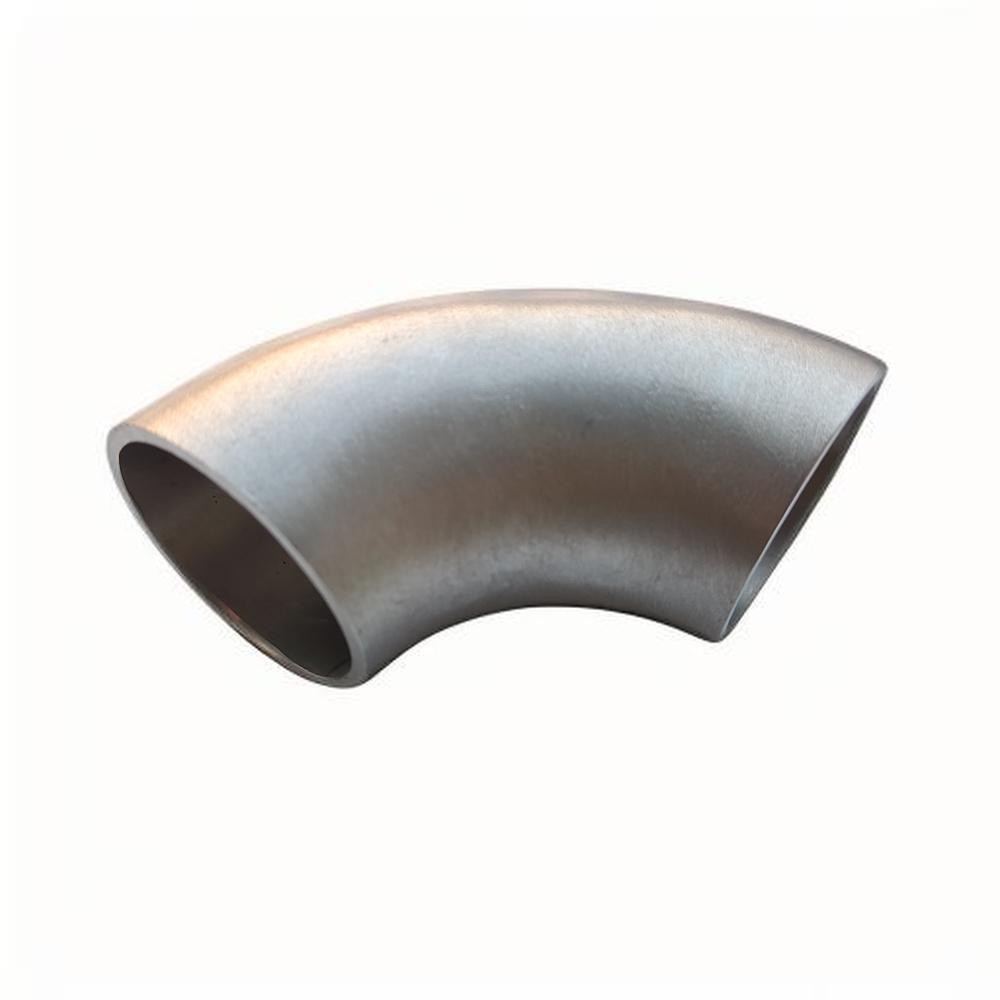

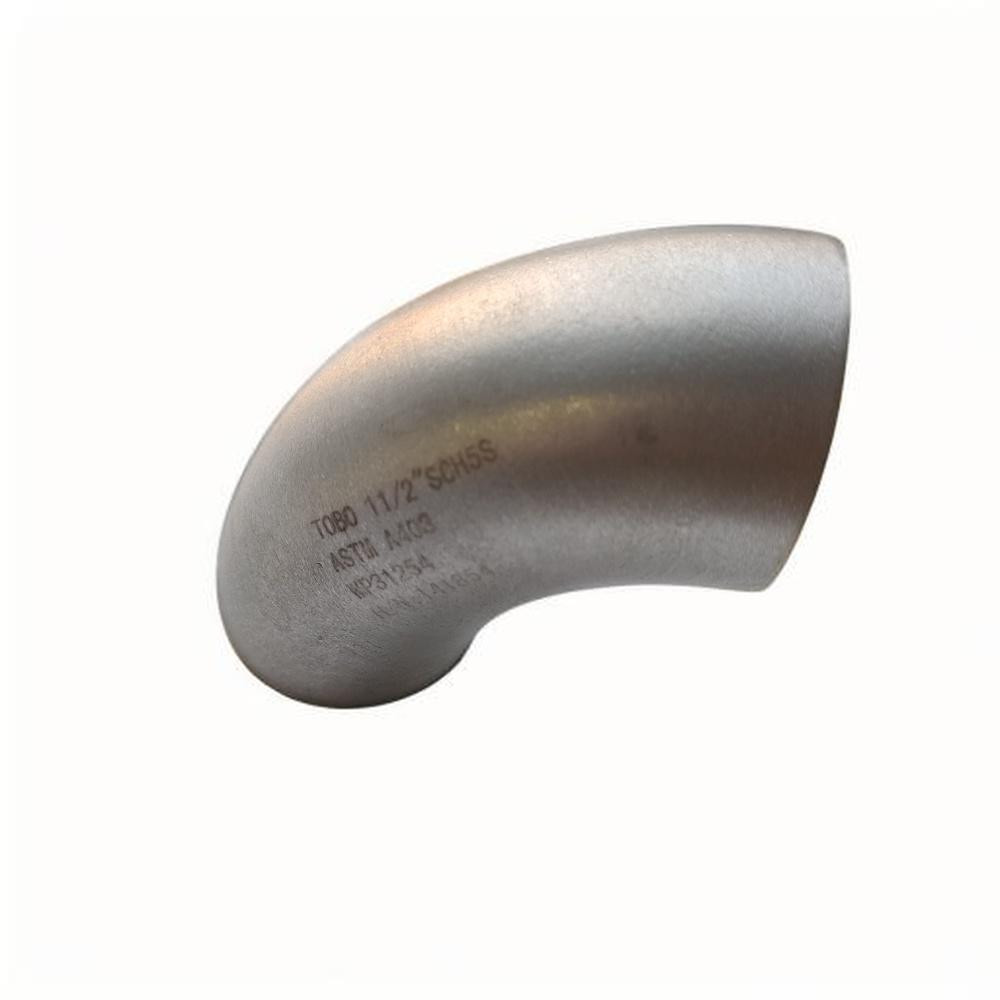

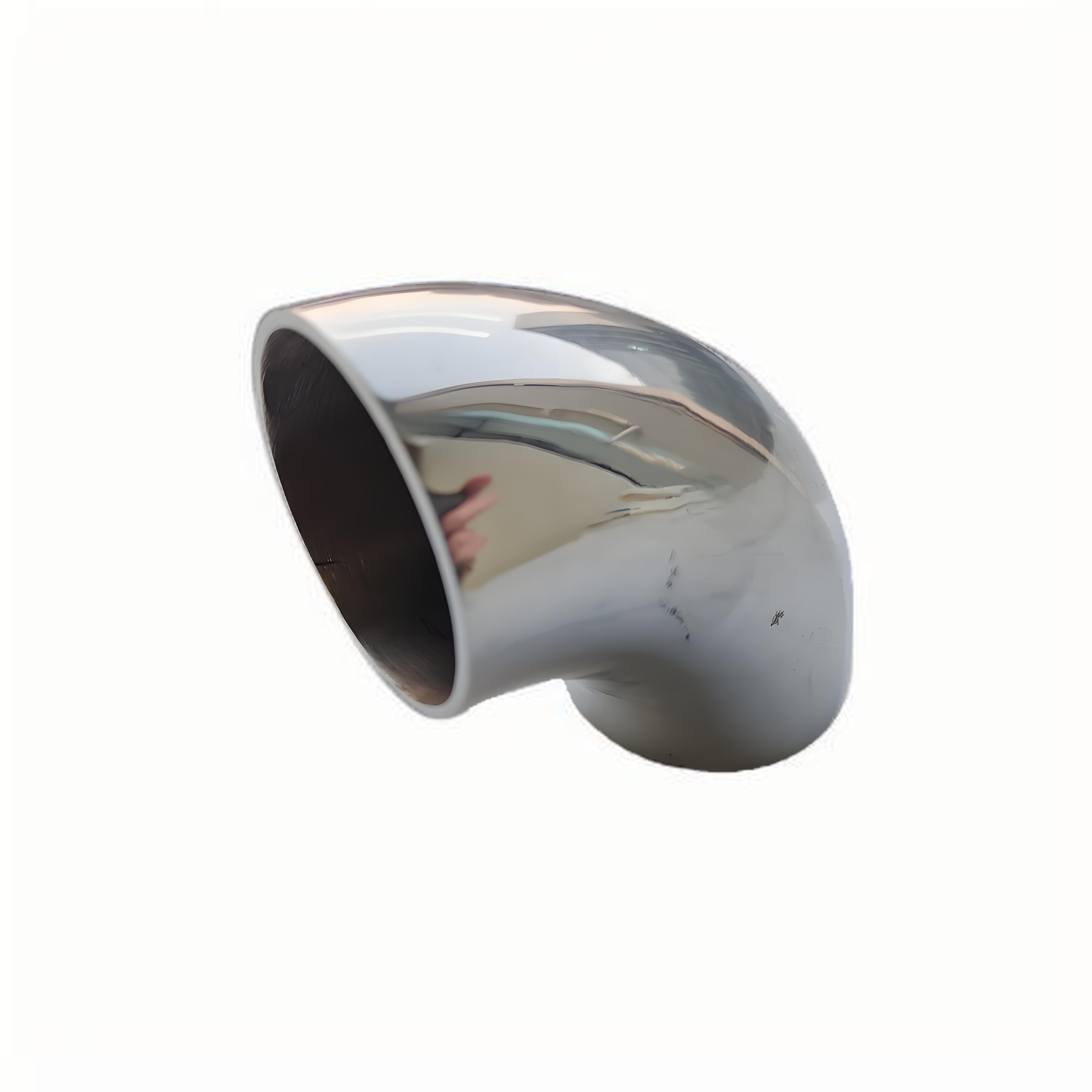

Roztwór Zgrzewany 316 ze stali nierdzewnej 90 stopni LR Łokieć ASTM A403

Wyżarzana roztworowo stal nierdzewna 316, kolano LR 90 stopni ASTM A403

The kolano ze stali nierdzewnej 316 wyżarzanej roztworowo, pod kątem 90 stopni, o długim promieniu, wyprodukowane w pełnej zgodności z ASTM A403 WP316-S, jest przeznaczone do krytycznych systemów rurociągów procesowych, gdzie odporność na korozję międzykrystaliczną jest kluczowa. obróbka cieplna wyżarzania roztworowego w temperaturze 1040°C (1904°F), a następnie szybkie hartowanie w wodzie, rozpuszcza wydzielenia węglików chromu, które tworzą się na granicach ziaren podczas spawania lub formowania na gorąco. Ta metalurgiczna restauracja rehomogenizuje austenityczną mikrostrukturę, skutecznie resensytyzując materiał i przywracając jego inherentną odporność na atak międzykrystaliczny w kwaśnych środowiskach procesowych. W zakładach przetwórstwa chemicznego, jednostkach rafineryjnych i obiektach petrochemicznych, gdzie systemy rurociągów napotykają gorące kwasy organiczne, media utleniające i strumienie procesowe zawierające chlorki, to kolano doczołowe zapewnia niezawodną, długoterminową integralność, której nie mogą dorównać alternatywy niepodgrzewane.

Geometria o długim promieniu (R=1,5D) tego wyżarzanego roztworowo kolana zapewnia płynną, stopniową zmianę kierunku przepływu, która minimalizuje erozję spowodowaną turbulencjami i straty ciśnienia w porównaniu z konfiguracjami o krótkim promieniu. Każde złącze zgodne z ASTM A403 przechodzi testowanie IGC (korozji międzykrystalicznej) zgodnie z ASTM A262 Practice E (Test Straussa), aby zweryfikować, czy proces wyżarzania roztworowego osiągnął wymaganą odporność na sensytyzację. Fazowane końcówki doczołowe są obrabiane zgodnie z wymiarami ASME B16.9, zapewniając spójną szczelinę pierwotną i geometrię powierzchni styku dla pełnego przetopu spawania GTAW lub SMAW w terenie. Dla inżynierów specyfikujących systemy rurociągów zgodnie z kodami ASME B31.3 Process Piping lub ASME B31.1 Power Piping, to wyżarzane roztworowo kolano ze stali nierdzewnej 316 stanowi w pełni zgodne z kodem, identyfikowalne i udokumentowane rozwiązanie złącza.

Specyfikacje techniczne

Kluczowe zalety i obszary zastosowań

• Przywrócona odporność na korozję międzykrystaliczną: Proces wyżarzania roztworowego w temperaturze 1040°C, a następnie szybkie hartowanie, całkowicie rozpuszcza wydzielenia węglików chromu na granicach ziaren, przywracając ochronną pasywną warstwę tlenku chromu i eliminując podatność na atak międzykrystaliczny w mediach kwasowych.
• Potwierdzona wydajność IGC: Każda partia obróbki cieplnej przechodzi testy ASTM A262 Practice E Strauss przy użyciu wrzącego roztworu siarczanu miedzi i kwasu siarkowego. Brak pęknięć międzykrystalicznych po 15-godzinnym narażeniu i testach zginania pod kątem 180 stopni stanowi udokumentowany dowód odporności na resensytyzację.
• Pełna zgodność z ASTM A403: Wyżarzane roztworowo kolano spełnia wszystkie wymagania ASTM A403, w tym skład chemiczny (C ≤ 0,08%, Cr 16-18%, Ni 10-14%, Mo 2-3%), właściwości wytrzymałościowe (wytrzymałość na rozciąganie ≥515 MPa, granica plastyczności ≥205 MPa) i kryteria akceptacji testu spłaszczania.
• Zakłady przetwórstwa chemicznego: Niezbędne do rurociągów procesowych przenoszących gorący kwas octowy, mrówkowy, fosforowy i mieszane strumienie kwasów organicznych w temperaturach do 400°C, gdzie sensytyzowana stal nierdzewna 316 uległaby przedwczesnemu uszkodzeniu z powodu korozji międzykrystalicznej.
• Jednostki hydroprocesowe w rafineriach: Stosowane w rurociągach odpływowych reaktorów wysokociśnieniowych, systemach odpływowych frakcjonatorów i obwodach odsiarczania wody zasadowej, gdzie połączenie podwyższonej temperatury i środowisk zawierających H2S wymaga zarówno wyżarzania roztworowego, jak i zgodności z NACE MR0175.
• Zakłady petrochemiczne produkujące etylen: Nadaje się do obwodów wody chłodzącej, płuczki zasadowej i wodoru w procesie pirolizy, gdzie korozja po stronie procesu w połączeniu z warunkami CUI (korozja pod izolacją) po stronie zewnętrznej może prowadzić do ataku międzykrystalicznego w niepodgrzewanych złączach.
• Przemysł farmaceutyczny i chemii drobnej: Wybierane do obiegów chłodzenia płaszcza reaktora, rurociągów odzysku rozpuszczalników i kolektorów dystrybucyjnych clean-in-place, gdzie czyszczenie procesowe wsadowe gorącymi roztworami kwasowymi mogłoby w przeciwnym razie spowodować atak na granice ziaren w spawanych lub obrabianych na zimno elementach ze stali nierdzewnej.
• Systemy pomocnicze elektrowni jądrowych: Używane w pomocniczych systemach wody chłodzącej, kontroli chemicznej i objętościowej oraz systemach przetwarzania odpadów w elektrowniach jądrowych, gdzie materiał certyfikowany ASTM A403 z pełną identyfikowalnością i raportami z testów IGC jest obowiązkowy zgodnie ze specyfikacjami zamówień ASME Section III.

Często zadawane pytania

P: Dlaczego wyżarzanie roztworowe jest kluczowe dla kolan ze stali nierdzewnej 316 stosowanych w przetwórstwie chemicznym?

O: Podczas produkcji kolana doczołowego, operacja formowania na gorąco podgrzewa materiał do zakresu temperatur sensytyzacji 425-870°C (800-1600°F). W tym zakresie atomy chromu łączą się z węglem na granicach ziaren, tworząc wydzielenia węglików chromu (Cr23C6). Te wydzielenia wyczerpują sąsiednie obszary granic ziaren z chromu poniżej progu 12% wymaganego do pasywności stali nierdzewnej. Wynikiem jest mikrostruktura podatna na korozję międzykrystaliczną po narażeniu na kwaśne media procesowe. Wyżarzanie roztworowe kolana w temperaturze 1040°C ponownie rozpuszcza te węgliki chromu do roztworu, a szybkie hartowanie w wodzie blokuje chrom w jednorodnym rozkładzie w całej matrycy austenitycznej. Bez tej obróbki cieplnej, narażone chemicznie kolano 316 może ulec uszkodzeniu przez atak na granice ziaren w ciągu kilku miesięcy użytkowania, nawet jeśli skład masowy materiału wydaje się akceptowalny.

P: Jak geometria o długim promieniu korzysta z rurociągów procesowych w porównaniu z kolanami o krótkim promieniu?

O: Wyżarzane roztworowo kolano o długim promieniu (R=1,5D) zapewnia bardziej stopniowe przejście ścieżki przepływu w porównaniu z krótszą geometrią R=1,0D. W zastosowaniach rurociągów procesowych skutkuje to około 30% niższym spadkiem ciśnienia na złącze, zmniejszonymi wskaźnikami erozji w przepływach zawiesinowych lub obciążonych cząstkami stałymi oraz wystarczającą długością styczną do prawidłowej radiografii spoiny obwodowej. Długi promień jest standardem domyślnym zgodnie z ASME B31.3 i B31.1 dla rurociągów procesowych i energetycznych, chyba że ograniczenia przestrzenne wyraźnie wymagają kolana o krótkim promieniu. W zakładach przetwórstwa chemicznego, gdzie minimalizacja energii pompowania i maksymalizacja żywotności sprzętu są priorytetami operacyjnymi, kolano ASTM A403 o długim promieniu zapewnia mierzalne korzyści w całkowitym koszcie posiadania w porównaniu z jego odpowiednikiem o krótkim promieniu.

P: Jakie dokumenty towarzyszą każdemu wyżarzanemu roztworowo kolanu ze stali nierdzewnej 316?

O: Każde złącze jest dostarczane z kompleksowym pakietem certyfikatów EN 10204 Typ 3.1, w tym: (1) analizą składu chemicznego pochodzącego z wsadu z identyfikowalnością do certyfikatu młyna, (2) wynikami testów właściwości mechanicznych (wytrzymałość na rozciąganie, granica plastyczności, wydłużenie przy zerwaniu i redukcja powierzchni), (3) wykres czasu i temperatury wyżarzania roztworowego ze specyfikacją medium hartującego, (4) raportem z testu IGC ASTM A262 Practice E z określeniem przejścia/niepowodzenia i parametrami testu, (5) raportem z inspekcji wymiarowej potwierdzającym zgodność z tolerancjami ASME B16.9, w tym średnicą zewnętrzną, grubością ścianki, wymiarem od osi do czoła i geometrią fazowania, oraz (6) raportem z inspekcji wizualnej i stanu powierzchni. W przypadku zamówień zgodnych z NACE MR0175 dodatkowo dostarczamy wyniki testów twardości (maksymalnie ≤22 HRC) oraz oświadczenie o zgodności potwierdzające spełnienie wszystkich wymagań dotyczących serwisu kwaśnego dla tego wyżarzanego roztworowo kolana.
