1-1/2" SCH10 ANSI B16.9 Duplex 2507 90 stopni LR Łokieć Przemysłowy Rurociąg

1-1/2" SCH10 ANSI B16.9 Duplex 2507 90 stopni LR Łokieć Przemysłowy Rurociąg

1. Opis produktu

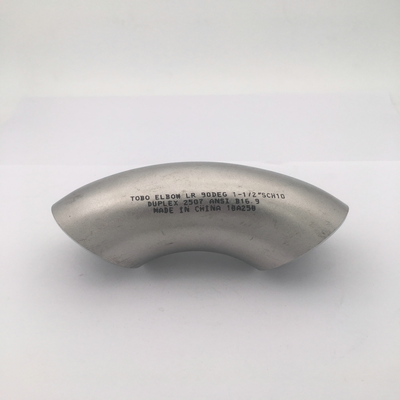

Produkt ten jest łokciem spawalniczym o długości promienia 90 stopni (LR) wytworzonym zWyroby ze stali nierdzewnej superdupleks 2507 (UNS S32750)zgodnie zANSI/ASME B16.9a takżeASTM A815StandardySuper Duplex 2507 jest stali nierdzewnej dupleks o wysokim stopniu stopu, o dwufazowej mikrostrukturze z około 50% ferrytu i 50% austenitu, charakteryzującej się wysokąWartość PREN przekraczająca 40Konstrukcja LR ma promień krzywizny równy10,5 razy średnica rury (R = 1,5D), zapewniając płynny przepływ płynu z minimalną utratą ciśnienia. Ten 1-1/2 "SCH10 osprzęt jest przeznaczony do stałego połączenia walcowania w żądnych systemach rur przemysłowych wymagających wyjątkowej wytrzymałości i odporności na korozję.

2. Kluczowe parametry produktu

3Zastosowanie / Użycie

Ten 90° LR łokieć jest idealny dla ekstremalnie agresywnych i wysokiego stresu środowisk:

• Ropa naftowa i gaz: Platformy morskie, systemy rurociągów podwodnych, połączenia z głowicami studni, linie wtrysku wody morskiej

• Przetwarzanie chemiczne: kwasy zawierające chlorek, wymienniki ciepła, linie przetwarzania pod wysokim ciśnieniem

• Morza i odsalanie: Rurociągi do wody morskiej, systemy odwrotnej osmozy, obsługa solanki

• Produkcja energii: systemy wody chłodzącej, rurociągi kondensatora

• Celuloza i papier: Linie wybielające, trawniki

• Usługa gazu kwaśnego: Wnioski zgodne z NACE MR0175

4Zalety

• Wyższa siła: wytrzymałość wydajności (550 MPa) wynosi około2.5 do 3 razy większe niż 316L, umożliwiające cieńsze ściany i lżejsze systemy rur

• Wyjątkowa odporność na korozję: PREN 41-43 zapewnia wyjątkową odporność na korozję dziurami, szczelinami i pęknięcie przez korozję chlorurową

• Powyżej 2205: Przewyższa standardowy duplex 2205 zarówno pod względem odporności na korozję, jak i wytrzymałości mechanicznej

• Projekt długiego promienia: R=1.5D minimalizuje spadek ciśnienia, turbulencje i erozję

• Doskonała spawalność: Kompatybilny ze standardowymi procedurami spawania; wymagane wygrzewanie roztworem po spawaniu

• Szeroki zakres temperatury: Utrzymuje właściwości od -50°C do 300°C

5. Funkcje

Łokieć 90° LR zmienia kierunek przepływu płynu w systemie rurociągowym o 90 stopni z minimalną utratą ciśnieniaDługa konstrukcja promieniowania (R = 1.5D) zmniejsza opór przepływu, turbulencje i erozję, co sprawia, że nadaje się do zastosowań w mediach o dużej prędkości i korozyjnych.złącze odporne na wycieki o wysokiej integralności konstrukcyjnej dla środowisk krytycznych.

6. Instrukcje montażu

1. Kontrola rozpakowywania: Sprawdź uszkodzenia w transporcie; sprawdź oznakowanie, wymiary i certyfikację materiału zgodnie z normą ASME B16.9

2. Przygotowanie powierzchni: Oczyszcz naczynia spawalnicze i okolicę przylegającą do nich, używając specjalnych narzędzi ze stali nierdzewnej; usuń wszystkie oleje, tłuszcz i zanieczyszczenia

3. Zrównanie: Dokładnie wyrównuj łokieć z rurami łączącymi, zapewniając prawidłowe dopasowanie.

4. Złóż w układzie: zastosować minimalne spawania przyciskowe w celu utrzymania zespołu w pozycji; dokładnie oczyścić przed końcowym spawaniem

5. WłóknaW przypadku Super Duplex 2507 konieczna jest ścisła kontrola ciepła. Użyj GTAW lub SMAW z dopasowanym metalem wypełniającym (np. ER2594).≤ 150°Cdo zapobiegania tworzeniu się fazy międzymetalowej

6. Oczyszczanie po spawaniu:Wymagane jest wygrzewanie roztworu w temperaturze 1025-1125°C, a następnie tłumienie wodnew celu przywrócenia struktury dupleksowej i odporności na korozję

7. Inspekcja: Wykonanie NDT (PT/MT, UT, RT) zgodnie z wymaganiami projektu.

7Środki ostrożności

• Ograniczenie temperatury: Nie zaleca się stosowania powyżej300°C; długotrwała ekspozycja powyżej 250°C może powodować łamliwość

• Równowaga ferrytowa: Zapewnić, że zawartość ferrytu pozostaje między40-60%Niewłaściwa obróbka cieplna jest najczęstszą przyczyną niezgodnych ze specyfikacją współczynników ferrytu.

• Wskaźnik czułości do fazy międzymetalowej: Złoty superdupleks są wrażliwe na formowanie się fazy sigma i chi; ściśle kontrolowane wejście ciepła jest obowiązkowe

• Czystość: wymaga większego stopnia czystości niż w przypadku produkcji ze stali węglowej; używać specjalnych narzędzi w celu zapobiegania zanieczyszczeniu

• Badanie korozji: Badanie metodą ASTM A923 C (chlorek żelaza w temperaturze 50°C) jest standardem do weryfikacji odporności na korozję

• Badania skutków: Powszechnie określone w temperaturze -46°C dla zastosowań krytycznych

• Zgodność z NACE: W przypadku usług gazowych kwasowych, potwierdzić zgodność z wymogami NACE MR0175

8. Wysyłka i dostawa

• Standardowy czas dostawy wynosi zazwyczaj15-30 dnidla rozmiarów standardowych; większe rozmiary i specyfikacje niestandardowe mogą wymagać dłuższego czasu realizacji

9. Warunki płatności

• Wspólne międzynarodowe metody płatności obejmują:T/T (przelew telegraficzny)a takżeL/C na widok (Letter of Credit)

10Opakowanie

• Produkty są bezpiecznie zapakowaneobudowy ze sklejkilubdrewniane skrzyniez wewnętrznym amortyzatorem w celu zapewnienia bezpiecznego transportu i zapobiegania uszkodzeniu podczas transportu

11Po-sprzedaż / Polityka zwrotu i gwarancji

• Wszystkie produkty są poddawane ścisłej kontroli jakości przed wysyłką.Świadectwa badania w zakładzie mlecznym (EN 10204 3.1/3.2)dostępne

• Obowiązkowa dokumentacja obejmuje wyniki badań chemicznych, właściwości mechanicznych, zawartości ferrytu i korozji

• Kontrola ze strony strony trzeciej (ABS, DNV, CCS, LR, BV itp.) dostępna na żądanie

• W przypadku problemów z jakością należy zachować oryginalne opakowanie i dostarczyć odpowiednie zdjęcia lub sprawozdania z inspekcji przez stronę trzecią

• Szczegółowe warunki zwrotu, wymiany i gwarancji podlegają ostatecznej umowie sprzedaży.

- Nie, nie.

Częste pytania

1Jest pan firmą handlową czy producentem?
Jesteśmy producentem, możecie zobaczyć certyfikat.
2- Jak długo ma pan czas dostawy?
Zazwyczaj jest to 5-10 dni, jeśli towary są na magazynie. lub 15-20 dni, jeśli towary nie są na magazynie, zależy od ilości.
3- Dostarcza pan próbki?
Tak, możemy zaoferować próbkę za darmo, ale musimy zapłacić koszty frachtu.
4Jakie są warunki płatności?
Płatność <=1000USD, 100% z góry.
