Stal węglowa 90° wspornik wzmacniający lub RePAD lub RF Pad przyłącze rurowe 6'' SCH40
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | TOBO |
| Orzecznictwo | SGS/TUV |
| Numer modelu | Podkładka wzmacniająca 90° |
| Minimalne zamówienie | 10 |
| Cena | negocjowalne |
| Szczegóły pakowania | W drewnianej skrzyni, paletach lub zgodnie z wymaganiami klientów |
| Czas dostawy | 20 dni roboczych |
| Zasady płatności | T/T, Western Union |
| Możliwość Supply | 100 szt./miesiąc |
| Nazwa produktów | Wzmocniony podkład 90 ° | Rozmiar | 8''x6'' |
|---|---|---|---|
| Tworzywo | Stal węglowa | Standard | ASME B 31.3 |
| Stosowanie | Połączenie | Metody wzmacniania | Podkładka wzmacniająca, pojedyncze wzmocnienie i siodełko wzmacniające |
| Podkreślić | Przyłącze rurowe ze stali węglowej RF Pad,Wspornik wzmacniający 90° SCH40,Zestawy spawalnicze na tyłach z gwarancją |
||
Węglowa stali 90° Wzmocnienie podkładki lub RePAD lub RF podkładki Rurowy gałąź 6'' SCH40
Co to jest wzmocnienie PAD?

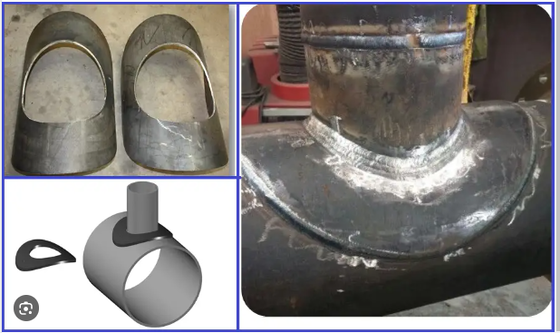

Podkładka wzmacniająca lub RePAD lub RF Pad (rys. 1) to podkładka w kształcie pączka, która otacza gałąź gałęzi
Przypomina okrągłą metalową myjnę, która została zgięta w celu dostosowania się do zakrzywienia
z rury.
Wraz ze wzrostem rozmiaru rur, koszty łączników do połączeń gałęzi rosną.
Stosowana metoda wytwarzania tee to wycinanie otworu w głowicy i spawanie
Ale sekcja, w której prosta rurociąg jest przebiony staje się słaby sekcja z powodu obecności
Więc aby poradzić sobie z ciśnieniem i zmniejszyć koncentrację naprężeń w tym regionie grubość jest zwiększana lokalnie
Podobna sytuacja występuje w przypadku łączników dyszy naczyń ciśnieniowych.
W przypadku, gdy urządzenie jest podłączone do urządzenia, urządzenie jest podłączone do urządzenia, które jest podłączone do urządzenia, które jest podłączone do urządzenia.
dodatkową wytrzymałość i zdolność rury.
| Materiał | Stal węglowa, stal nierdzewna, stal stopowa, stal nierdzewna dupleksowa, stal stopowa niklu |
| Stal węglowa | ASTM A234 WPB, WPC; |
| Pozostałe | 304/SUS304/UNS S30400/1.4301 304L/UNS S30403/1.4306; 304H/UNS S30409/1.4948; 309S/UNS S30908/1.4833 309H/UNS S30909; 310S/UNS S31008/1.4845; 310H/UNS S31009; 316/UNS S31600/1.4401; 316Ti/UNS S31635/1.4571; 316H/UNS S31609/1.4436; 316L/UNS S31603/1.4404; 316LN/UNS S31653; 317/UNS S31700; 317L/UNS S31703/1.4438; 321/UNS S32100/1.4541; 321H/UNS S32109; 347/UNS S34700/1.4550; 347H/UNS S34709/1.4912; 348/UNS S34800; |
| Stali stopowych | ASTM A234,WP1,WP12 CL1,WP12 CL2,WP11 CL1,WP11 CL2,WP11 CL3,WP22 CL1,WP22 CL3,WP24,WP5 CL1,WP5 CL3,WP9 CL1,WP9 CL3,WPR,WP91,WP911,WP92, Wymagania w odniesieniu do urządzeń, które są objęte pozycją 5A001.a., 5A001.b., 6A001.c., 6A001.c., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e., 6A001.e ASTM A420 WPL3/WPL6/WPL9; |
| Stal podwójna | ASTM A182 F51/S31803/1.4462; ASTM A182 F53/S2507/S32750/1.4401; ASTM A182 F55/S32760/1.4501/Zeron 100; 2205/F60/S32205; ASTM A182 F44/S31254/254SMO/1.4547; 17-4PH/S17400/1.4542/SUS630/AISI630; F904L/NO8904/1.4539; 725LN/310MoLN/S31050/1.4466 253MA/S30815/1.4835; |
| Stali stopowych niklu | Stop 200/Nickel 200/NO2200/2.4066/ASTM B366 WPN; Stop 201/Nickel 201/NO2201/2.4068/ASTM B366 WPNL; Stop 400/Monel 400/NO4400/NS111/2.4360/ASTM B366 WPNC; Stop K-500/Monel K-500/NO5500/2.475; Stop 600/Inconel 600/NO6600/NS333/2.4816; Stop 601/Inconel 601/NO6001/2.4851; Stop 625/Inconel 625/NO6625/NS336/2.4856; Stop 718/Inconel 718/NO7718/GH169/GH4169/2.4668; Stop 800/Incoloy 800/NO8800/1.4876; Stop 800H/Incoloy 800H/NO8810/1.4958; Stop 800HT/Incoloy 800HT/NO8811/1.4959; Stop 825/Incoloy 825/NO8825/2.4858/NS142; Stop 925/Incoloy 925/NO9925; Hastelloy C/stop C/NO6003/2.4869/NS333; Stop C-276/Hastelloy C-276/N10276/2.4819; Stop C-4/Hastelloy C-4/NO6455/NS335/2.4610; Stop C-22/Hastelloy C-22/NO6022/2.4602; Stop C-2000/Hastelloy C-2000/NO6200/2.4675; Stop B/Hastelloy B/NS321/N10001; Stop B-2/Hastelloy B-2/N10665/NS322/2.4617; Stop B-3/Hastelloy B-3/N10675/2.4600; Stop X/Hastelloy X/NO6002/2.4665; Stop G-30/Hastelloy G-30/NO6030/2.4603; Stop X-750/Inconel X-750/NO7750/GH145/2.4669; Stop 20/Carpenter 20Cb3/NO8020/NS312/2.4660; Stop 31/NO8031/1.4562; Stop 901/NO9901/1.4898; Inkolej 25-6Mo/NO8926/1.4529/Inkolej 926/Stopu 926; Inconel 783/UNS R30783; NAS 254NM/NO8367; Monel 30C Nimonic 80A/Stopu niklu 80a/UNS N07080/NA20/2.4631/2.4952 Nimonic 263/NO7263 Nimonic 90/UNS NO7090; Incoloy 907/GH907; Nitronic 60/stop 218/UNS S21800 |
| Pakiet | Drzewne obudowy, palety, torby z nylonu lub zgodnie z wymaganiami klientów |
| MOQ | 1 sztuk |
| Czas dostawy | 10-100 dni w zależności od ilości |
| Warunki płatności | T/T lub Western Union lub LC |
| Przesyłka | FOB Tianjin/Shanghai, CFR, CIF itp. |
| Zastosowanie | Petroleum/Energy/Chemical/Construction/Gas/Metallurgy/Shipbuilding itp. |
| Wskazania | Dostępne są inne materiały i rysunki. |
| Witamy w kontakcie. | |
Po co potrzebna jest podkładka wzmacniająca?
RePAD lub RF Pads to płyty stosowane do wzmocnienia komponentów i/lub dyszek poprzez zwiększenie grubości lokalnej do elementu
Są wykonane z tego samego materiału i rozmiaru, co głowica rury, do której są spawane.
Na rurach lub naczynach ciśnieniowych, otwory są wykonane w postaci dyszy lub skrzyżowania gałęzi, a tym samym rury / naczynia macierzyste
W związku z tym, oczywiste jest, aby zrekompensować tę słabość poprzez wzmocnienie podkładki do
zmniejsza możliwość awarii, ponieważ wzmacnia połączenie gałęzi rur lub dyszy zbiornika ciśnieniowego.
Wykorzystanie wzmacniacza PAD
1. Zazwyczaj podkładki wzmacniające są stosowane w przyłączach odnośnych i przyłączach odnośnych, jeśli jest to wymagane zgodnie z listą linii lub jeśli jest to wymagane
Wykorzystując podkładki wzmacniające nie jest wymagane wzmocnienie całego
Rura główna, punkt 304.3.3 normy ASME B 31.3 zawiera równania służące do sprawdzenia, czy każde połączenie z spawanymi przewodami rurowymi wymaga
Wsparcie.
2. Podtrzymujące trunniony są wyposażone w wzmocnienie, gdy jest to określone przez inżynierów rurociągów.
są większe niż nośność trunnion, podkładki wzmacniające są spawane w rurociągu macierzystego i połączenia trunnion zwiększyć
Jednak proszę pamiętać, że wzmocnienie trunnionów z łokci nie jest zalecane jako standardowe
W związku z tym należy unikać tego w możliwie największym stopniu.
w rysunku izometrycznym do przekazania zespołowi budowlanym.
3Połączenia dysze urządzenia są zwykle wzmocnione, tak aby dysze mogły przenosić więcej obciążeń i momentów z strony rurociągu.
4Czasami podkładki wzmacniające są dostarczane pomiędzy podnośnikiem butów lub siodła a pierwotną rurą, gdy grubość pierwotnej rury jest mniejsza.
niż wymagane.
![]()

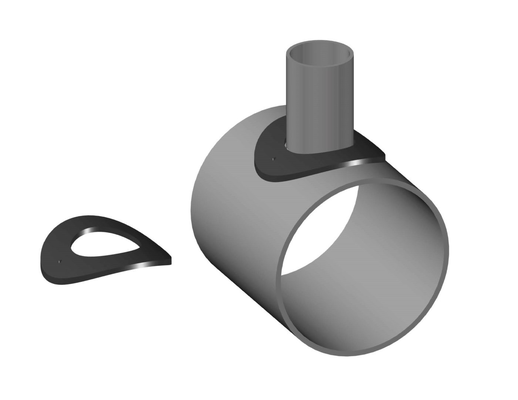

Rys. 1: Typowe wzmacniające PAD
Cechy konstrukcyjne PAD RF
Zazwyczaj maksymalna grubość, która jest stosowana w firmach inżynierskich jako grubość podkładki wzmacniającej, wynosi 1,5 razy grubość pierwotnej rury.
Standardowa praktyka polega na użyciu tej samej grubości, co rurociąg macierzysta.
Materiał wzmacniający musi być zgodny z materiałem rury macierzystej i odgałęzionej.
jest używany jako podkładka RF.
Klawisz 328.5.4.g normy ASME B31.3 wskazuje, że podkładki i siodła wzmacniające muszą dobrze pasować do części, do których są
Przyłączony.
Na boku (a nie w pomiędzy nogami) każdej podkładki lub siodła należy zapewnić otwór wentylacyjny, aby ujawnić wycieki w spawaniu między gałęziami.
Zazwyczaj wyposażone są w 2 liczby otworów wentylacyjnych, które muszą być uszczelnione.
Otwory wentylacyjne są również znane jako otwory płaczu lub otwory Telltale.
Normalny rozmiar otworu do płaczu wynosi 6 mm. Jeśli podkładka wzmocnieniowa jest wykonana z wielu przecinków rury, należy zapewnić otwór wentylacyjny w
Każdy kawałek.
Podkładki lub siodło mogą być wykonane w więcej niż jednym kawałku, jeżeli połączenia między kawałkami mają wytrzymałość równoważną metalowi, z którego powstały podkładki lub siodło,
i czy każdy kawałek ma otwór wentylacyjny.
Symbol tablicy wzmacniającej w rysunkach
Na rys. 2 przedstawiono normalny symbol RF Pad, który jest stosowany na rysunkach rur.
![]()
Rys. 2: Wzmocnienie symbolu PAD
Podkładka wzmacniająca to pierścień wycięty z stali, który ma otwór w środku równy zewnętrznej średnicy połączenia gałęzi.
Po złowieniu gałęzi do głowicy, gałęzia jest odstawiona na rurociąg, zanim rurociąg zostanie spawany do głowicy.
Podkładka wzmacniająca jest następnie spawana zarówno do gałęzi, jak i do
Głowa.
