Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | TOBO |
Orzecznictwo: | SGS/TUV |
Numer modelu: | Podkładka wzmacniająca 90° |
Minimalne zamówienie: | 10 |
Cena: | Negotiation |
Szczegóły pakowania: | W drewnianej skrzynce, paletach lub zgodnie z wymaganiami klientów |
Czas dostawy: | 20 dni roboczych |
Zasady płatności: | T/T, Western Union |
Możliwość Supply: | 100 szt./miesiąc |
Nazwa produktów: | Wzmocniona podkładka 90° | ROZMIAR: | 8''x8'' |
---|---|---|---|
Materiał: | Stal węglowa | Standard: | ASME B 31,3 |
Stosowanie: | Połączenie | Metody zbrojenia: | Wzmacniająca podkładka, pojedyncze wzmocnienie i siodło wzmacniające |
High Light: | 8''X8'' podkładka wzmacniająca RF,podkładka RF odgałęzienia rury,podkładka RF 90 stopni |
Podkładka wzmacniająca lub podkładka RePAD lub RF Odgałęzienie rury 90° i 45° 2'' 3'' 4'' 6'' 8'' 10''
Co to jest PAD wzmacniający?

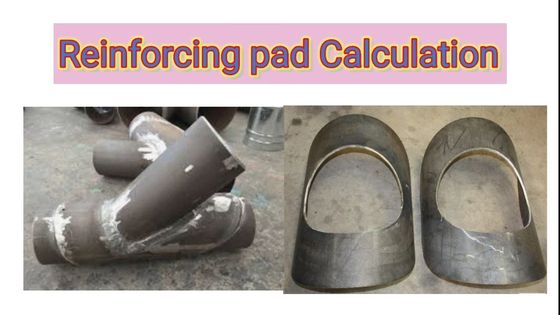

Reinforcing Pad lub RePAD lub RF Pad (ryc. 1) to podkładka w kształcie pączka, która otacza gałąź gałęzi
stawu, aby wzmocnić staw.Przypomina okrągłą metalową podkładkę, która została wygięta, aby dopasować się do krzywizny
rury.
Wraz ze wzrostem średnicy rury wzrasta koszt łączników rozgałęźnych.Czasami takie okucia nie są łatwe
dostępne jako standardowe elementy.Jest to więc standardowa metoda wytwarzania trójnika poprzez wycinanie otworu w głowicy i spawanie
gałąź w rurze.Ale odcinek, w którym prosta rura jest przebita, staje się słabym odcinkiem z powodu obecności
ta dziura.Tak więc, aby poradzić sobie z naciskiem i zmniejszyć koncentrację naprężeń w tym obszarze, grubość jest lokalnie zwiększana
w postaci podkładki wzmacniającej lub podkładki RF.Podobna sytuacja ma miejsce w przypadku połączeń dysz zbiornika ciśnieniowego.Zwiększyć
ciśnienie i nośność dysz sprzętu, RF Pad są spawane.Te podkładki wzmacniające zapewniają
dodatkową wytrzymałość i możliwości rury.
Materiał | Stal węglowa, stal nierdzewna, stal stopowa, stal nierdzewna duplex, stal stopowa niklu |
Stal węglowa | ASTM A234 WPB, WPC; |
Stal nierdzewna | 304/SUS304/UNS S30400/1.4301 304L/UNS S30403/1.4306; 304H/UNS S30409/1.4948; 309S/UNS S30908/1.4833 309H/UNS S30909; 310S/UNS S31008/1.4845; 310H/UNS S31009; 316/UNS S31600/1.4401; 316Ti/UNS S31635/1.4571; 316H/UNS S31609/1.4436; 316L/UNS S31603/1.4404; 316LN/UNS S31653; 317/UNS S31700; 317L/UNS S31703/1.4438; 321/UNS S32100/1.4541; 321H/UNS S32109; 347/UNS34700/1.4550; 347H/UNS S34709/1.4912; 348/UNS S34800; |
Stali stopowej | ASTM A234, WP1, WP12 CL1, WP12 CL2, WP11 CL1, WP11 CL2, WP11 CL3, WP22 CL1, WP22 CL3, WP24, WP5 CL1, WP5 CL3, WP9 CL1, WP9 CL3, WPR, WP91, WP911, WP92,; ASTM A860 WPHY42/WPHY52/WPHY60/WPHY65; ASTM A420 WPL3/WPL6/WPL9; |
Stal duplex | ASTM A182 F51/S31803/1.4462; ASTM A182 F53/S2507/S32750/1.4401; ASTM A182 F55/S32760/1.4501/zero 100; 2205/F60/S32205; ASTM A182 F44/S31254/254SMO/1.4547; 17-4PH/S17400/1.4542/SUS630/AISI630; F904L/NO8904/1.4539; 725LN/310MoLN/S31050/1.4466 253MA/S30815/1.4835; |
Stal stopowa niklu | Stop 200/Nikiel 200/NO2200/2.4066/ASTM B366 WPN; Stop 201/Nikiel 201/NO2201/2.4068/ASTM B366 WPNL; Stop 400/Monel 400/NO4400/NS111/2.4360/ASTM B366 WPNC; Stop K-500/Monel K-500/NO5500/2.475; Stop 600/Inconel 600/NO6600/NS333/2.4816; Stop 601/Inconel 601/NO6001/2.4851; Stop 625/Inconel 625/NO6625/NS336/2.4856; Stop 718/Inconel 718/NO7718/GH169/GH4169/2.4668; Stop 800/Incoloy 800/NO8800/1.4876; Stop 800H/Incoloy 800H/NO8810/1.4958; Stop 800HT/Incoloy 800HT/NO8811/1.4959; Stop 825/Incoloy 825/NO8825/2.4858/NS142; Stop 925/Incoloy 925/NO9925; Hastelloy C/stop C/NO6003/2.4869/NS333; Stop C-276/Hastelloy C-276/N10276/2.4819; Stop C-4/Hastelloy C-4/NO6455/NS335/2.4610; Stop C-22/Hastelloy C-22/NO6022/2.4602; Stop C-2000/Hastelloy C-2000/NO6200/2.4675; Stop B/Hastelloy B/NS321/N10001; Stop B-2/Hastelloy B-2/N10665/NS322/2.4617; Stop B-3/Hastelloy B-3/N10675/2.4600; Stop X/Hastelloy X/NO6002/2.4665; Stop G-30/Hastelloy G-30/NO6030/2.4603; Stop X-750/Inconel X-750/NO7750/GH145/2.4669; Stop 20/stolarz 20Cb3/NO8020/NS312/2.4660; Stop 31/NO8031/1.4562; Stop 901/NO9901/1.4898; Incoloy 25-6Mo/NO8926/1.4529/Incoloy 926/stop 926; Inconel 783/UNS R30783; NAS 254NM/NO8367; Monel 30C Nimonic 80A/stop niklu 80a/UNS N07080/NA20/2.4631/2.4952 Nimonic 263/NO7263 Nimonic 90/UNS NO7090; Incoloy 907/GH907; Nitronic 60/stop 218/UNS S21800 |
Pakiet | Drewniane skrzynie, palety, torby nylonowe lub zgodnie z wymaganiami klientów |
Minimalne zamówienie | 1 szt |
Czas dostawy | 10-100 dni w zależności od ilości |
Zasady płatności | T/T lub Western Union lub LC |
Wysyłka | FOB Tianjin/Szanghaj, CFR, CIF itp |
Aplikacja | Ropa naftowa/energetyka/chemia/budownictwo/gaz/metalurgia/przemysł stoczniowy itp |
Uwagi | Dostępne są inne materiały i rysunki. |
Zapraszamy do kontaktu z nami. |
Dlaczego wymagana jest podkładka wzmacniająca?
Podkładki RePAD lub RF Pads to płytki używane do wzmacniania komponentów i/lub dysz poprzez zwiększenie grubości lokalnie w komponencie
w strefach silnie obciążonych.Są one wykonane z tego samego rozmiaru i materiału, co głowica rury, do której są przyspawane.
Na rurach lub zbiornikach ciśnieniowych wykonuje się otwory w postaci przecięcia króćca lub odgałęzienia, a tym samym macierzystej rury/naczynia
jest osłabiona i powstają strefy wysokiego stresu.Dlatego oczywiste jest, aby zrekompensować tę słabość za pomocą podkładki wzmacniającej
zmniejsza możliwość awarii, ponieważ wzmacnia połączenie odgałęzienia rurociągu lub króciec zbiornika ciśnieniowego.
Zastosowania podkładki wzmacniającej
1. Zwykle podkładki wzmacniające są używane w połączeniach króćców i króćców, jeśli jest to wymagane zgodnie z listą linii lub jeśli jest to wymagane
zgodnie z tabelą rozgałęzień w specyfikacji materiału rurociągów.Dzięki zastosowaniu podkładek wzmacniających nie ma konieczności wzmacniania całości
rura głowicy.Punkt 304.3.3 normy ASME B 31.3 zawiera równania umożliwiające sprawdzenie, czy jakiekolwiek spawane odgałęzienie rurociągu wymaga
wzmocnienie.
2. Czopy wsporcze są dostarczane ze wzmocnieniem, jeśli zostało to określone przez inżynierów rurociągów.Gdy obsługuje mnóstwo czopów
są czymś więcej niż nośność czopów, podkładki wzmacniające są przyspawane do rury macierzystej i połączenia czopów w celu zwiększenia
to nośność.Należy jednak pamiętać, że wzmocnienie na czopach od łokci nie jest sugerowane jako standard
praktyce, więc należy go unikać w maksymalnym możliwym stopniu.Wymóg wzmocnienia musi być wyraźnie wymieniony
na rysunku izometrycznym do przekazania zespołowi budowlanemu.
3. Połączenia króćców urządzeń są zwykle wzmacniane, dzięki czemu dysze mogą przenosić większe obciążenia i momenty od strony rurociągu.
4. Czasami podkładki wzmacniające są umieszczane pomiędzy wspornikiem buta lub siodełka a rurą macierzystą, gdy grubość rury macierzystej jest mniejsza
niż wymagane.

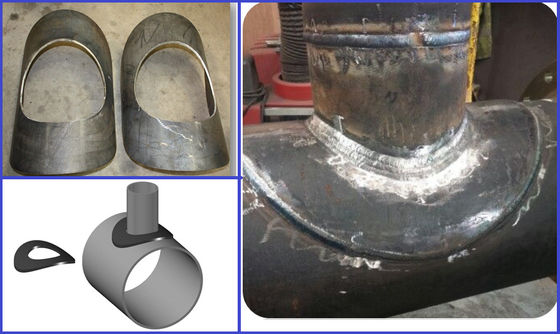

Ryc. 1: Typowe podkładki wzmacniające
Cechy konstrukcyjne RF PAD
Zwykle maksymalna grubość stosowana w firmach inżynieryjnych jako grubość podkładki wzmacniającej wynosi 1,5 razy grubość rury macierzystej.
Standardową praktyką jest stosowanie tej samej grubości co rura macierzysta.
Materiał wzmacniający musi być zgodny z materiałem rury macierzystej i odgałęzionej.Zwykle ten sam materiał co rura rozgałęźna
jest używany jako RF Pad.
Punkt 328.5.4.g normy ASME B31.3 stanowi, że podkładki i siodełka wzmacniające powinny dobrze pasować do części, do których są
przywiązany.
Otwór wentylacyjny powinien znajdować się z boku (nie w kroku) każdej podkładki lub siodła, aby odsłonić przeciek w spoinie między odgałęzieniem
i biegać oraz umożliwiać odpowietrzanie podczas spawania i obróbki cieplnej.Zwykle dostarczane są 2 otwory wentylacyjne, które należy uszczelnić
za pomocą mastyksu lub żelu silikonowego, aby ograniczyć przepływ wody wewnątrz podkładki RF.Otwory wentylacyjne są również znane jako dziury płaczące lub dziury Telltale.The
normalny rozmiar otworu drenażowego wynosi 6 mm.Jeżeli podkładka wzmacniająca wykonana jest z wielu nacięć rury, należy przewidzieć w niej otwór odpowietrzający
każdy wycięty kawałek.
Podkładka lub siodło mogą być wykonane z więcej niż jednego elementu, jeżeli połączenia między częściami mają wytrzymałość równoważną metalowi macierzystemu podkładki lub siodła,
i czy każdy element ma otwór wentylacyjny.
Symbol podkładki wzmacniającej na rysunkach

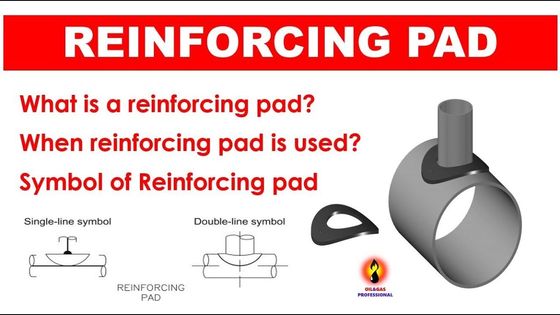

Rys. 2 przedstawia normalny symbol RF Pad, który jest używany na rysunkach instalacji rurowych.
Rys. 2: Symbol PAD wzmacniający
Podkładka wzmacniająca to pierścień wycięty z blachy stalowej, który ma otwór w środku równy średnicy zewnętrznej połączenia rozgałęźnego.
Nasuwa się go na rurę odgałęźną, zanim rura odgałęziona zostanie przyspawana do kolektora.Po przyspawaniu gałęzi do głowicy,
podkładka wzmacniająca jest zsuwana po gałęzi, aby zakryć połączenie spawane.Podkładka wzmacniająca jest następnie przyspawana zarówno do gałęzi, jak i do gałęzi
nagłówek.
