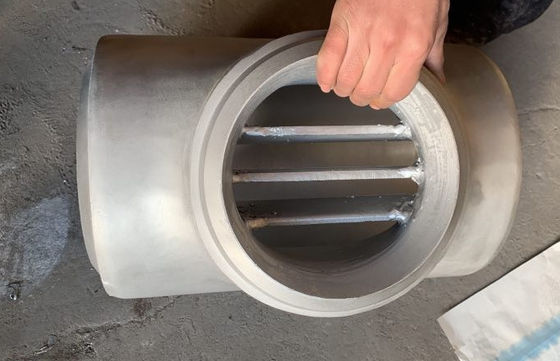

TRÓJNIK Z KRĘTAMI ASTM A815 UNS S31803 DN200 SCH40S

  • BARRED TEE ASTM A815 UNS S31803 DN200 SCH40S
  • BARRED TEE ASTM A815 UNS S31803 DN200 SCH40S
Miejsce pochodzenia CHINY
Nazwa handlowa TOBO
Orzecznictwo ISO
Numer modelu Nies S31803
Minimalne zamówienie 1 szt.
Cena 1.2USD
Szczegóły pakowania Drewniane skrzynie ze sklejki
Czas dostawy 7 dni roboczych
Zasady płatności T/T, Western Union,
Możliwość Supply 30000 SZTUK
Szczegóły Produktu
Imię Koszula w kratkę Materiał Nies S31803
Standard ASTM A815 Rozmiar DN200
Grubość SCH40S MOQ 1 szt.
Podkreślić

Trójnik ze stali nierdzewnej z prętem

,

trójnik ze stali nierdzewnej DN200

,

łącznik trójnika z prętem buttweld
Zostaw wiadomość
opis produktu

TRÓJNIK Z KRĘTAMI ASTM A815 WP- UNS S31803 DN200 SCH40S



Końce wszystkich złączek spawanych doczołowo są sfazowane, przekraczające grubość ścianki 4 mm dla stali nierdzewnej austenitycznej lub 5 mm dla stali nierdzewnej ferrytycznej.Kształt skosu w zależności od rzeczywistej grubości ścianki.Te ukośne końce są potrzebne, aby móc wykonać „spoinę doczołową”.

Ukos spawalniczy wg ASME / ANSI B16.9 i ASME / ANSI B16.28





Rozważania projektowe dla koszulki z kratką

Trójnik z kratką będzie używany, gdy istnieje potrzeba świnia.Dlatego wiele jego zastosowań można znaleźć w rurociągu lub na polu podmorskim.

Płyty prętowe, które są przyspawane wewnętrznie na odgałęzieniu, mają zapobiegać zmianie kierunku lub zablokowaniu się świni na wylocie z odgałęzienia.

Konstrukcja płyt prętowych musi być w wystarczającej ilości, grubości i odpowiednio rozmieszczona, aby zapewnić gładkość przechodzenia przez trzpień przez główną rurę, a jednocześnie nie wpływającą na przepływ, który miał płynąć przez odgałęzienie.Normalną praktyką jest zapewnienie, aby otwór w rurociągu odgałęzionym za prowadnicami nie przekraczał 40% powierzchni głównego rurociągu.

Rozmiar prętów w połączeniu rozgałęzionym musi być wystarczająco mały, aby nie ograniczać przepływu, ale wystarczająco duży, aby wytrzymać ciśnienie przepływu.

Aby zapewnić gładkość, płyty prętów muszą być zmielone odpowiednio do krzywizny gałęzi.Wszelkie ostre krawędzie, odpryski i zadziory muszą zostać usunięte.Ta płynność procesu piggingu jest ważna, aby chronić czujnik świni przed uszkodzeniem.

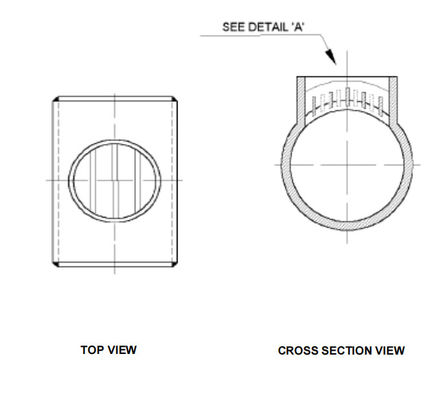

Patrz Shell DEP 31.40.10.13-Gen Rysunek 4 powyżej;ilość płyt prętowych zaczyna się od dwóch (2) sztuk i zwiększa się wraz ze wzrostem ID gałęzi.

Idealnie rozmieszczone będą płyty prętowe.

W przypadku większych tee (rozmiar 14 cali i więcej) pośrodku znajduje się mostek, aby wspierać sztywność pręta podczas uderzenia przez świnię.

Materiał płyt prętowych powszechnie stosowany jest taki sam jak materiał trójnika do spawalności.

Standardową praktyką jest unikanie spawania prowadnic bezpośrednio w obszarach skoncentrowanych naprężeń szyjki wytłaczarki.Końce prętów muszą być obrobione, aby pasowały do ​​gałęzi.

Naprawy spawów na metalu macierzystym są zabronione.



Parametr Trójnik Koszula w kratkę
Definicja Standardowy łącznik rur Specjalny rodzaj elementu orurowania
Produkcja Ogólnie przez wytłaczanie lub kucie Przeważnie sfabrykowane
Stosowanie Stosowany zarówno w inżynierii rurociągów, jak i rurociągów stosowany w inżynierii rurociągów w pobliżu wyrzutni/odbiornika trzody chlewnej
Kod projektu / Standard ASME B 16,9/MSS SP 75 Shell DEP 31.40.10.13-Gen lub ISO 15590-2
Ilość produkcji Duża skala luzem Wybierz małe ilości (na zamówienie)
Koszt Taniej Droższa niż zwykła koszulka



PLECIONY TRÓJNIKI MATERIAŁ I KLASY:

Trójniki z kratką ze stali nierdzewnej:

ASTM A403 WP 304/ 304L/ 304H/316/ 316L/ 317/ 317L/ 321/ 310/ 347/ 904L

Trójniki z prętami ze stali węglowej:

ASTM A234 WPB / A420 WPL3/ A420 WPL6/ MSS-SP-75 WPHY 42/46/52/56/60/65/70

Trójniki ze stali stopowej:

ASTM A234 WP1/ WP5/ WP9/ WP11/ WP22/ WP91

Koszulki z prętem ze stopu niklu:

ASTM / ASME SB 336 UNS 2200 (nikiel 200), UNS 2201 (nikiel 201), UNS 4400 (Monel 400), UNS 8020 (stop 20/20 CB 3, UNS 8825 Inconel (825), UNS 6600 (Inconel 600), UNS 6601 (Inconel 601), UNS 6625 (Inconel 625), UNS 10276 (Hastelloy C 276)

Trójniki stalowe Duplex i Super Duplex:

ASTM A815, ASME SA815 UNS NR S31803, S32205.Werkstoff nr 1.4462



Rodzaj ANSI B16.9 ASTM A403 WP316L Równa koszulka
Rozmiar Bezszwowe 1/2 "do 48" spawane do 72"
grubość ściany Sch5S-Sch160, XS, XXS
Normy ANSI, ASTM, DIN, JIS, BS, ISO, GB, SH i HG itp.
Materiał

Stal nierdzewna: ASTM A403 WP304, 304L, 310, 316, 316L itp.

Stal węglowa: ASTM A234 WPB, WPC ASTM A105 WPHY 42 itd

Stal stopowa: ASTM A234 WP1 itp. Niska temperatura: ASTM A420 WPL 1 itp.

Stal duplex i super duplex: ASTM A815 UNS S31803/S32205/S32750/S32760/S32550
Obróbka powierzchniowa Walcowanie w piasku, piaskowanie, czyszczenie kwasem.
Uszczelka Drewniana skrzynka, paleta lub jako wymaganie klientów
Aplikacje

Ropa naftowa, chemia, energetyka, gaz, metalurgia, przemysł stoczniowy, budownictwo itp















































TRÓJNIK Z KRĘTAMI ASTM A815 UNS S31803 DN200 SCH40S
