Kołnierze szyjkowe ze stali nierdzewnej 316L WNRF DN100 Pn16 klasa 150 do zbierania rur

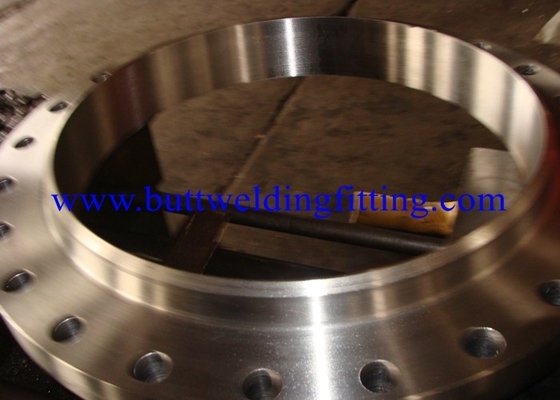

  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection

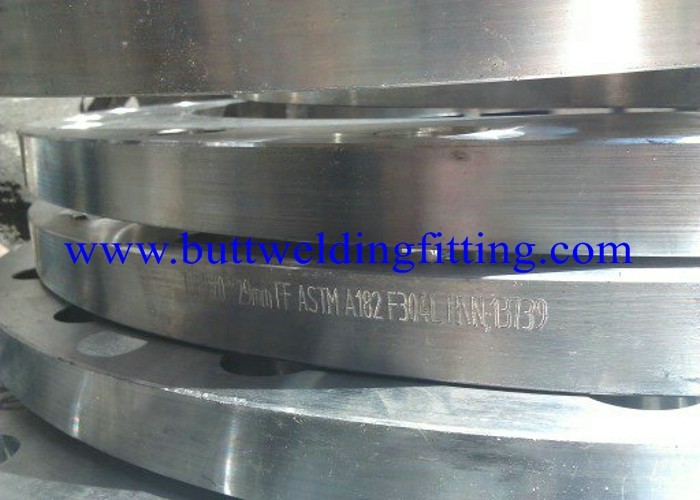

  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection

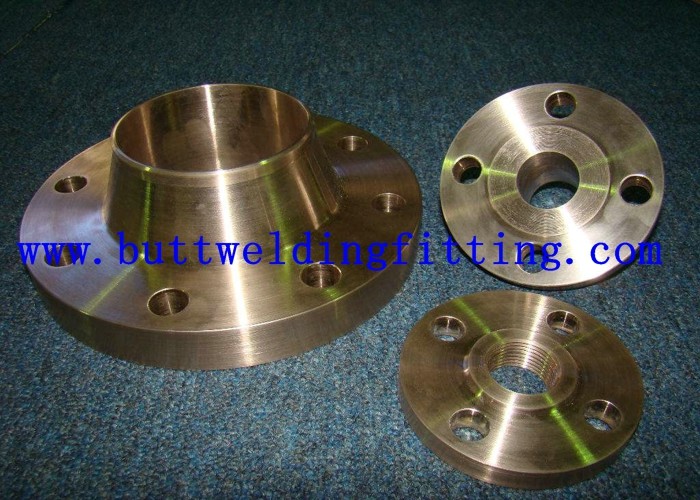

  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection

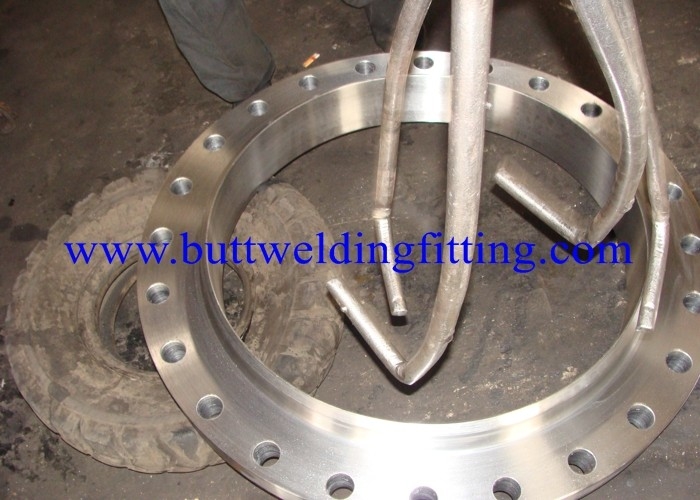

  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection

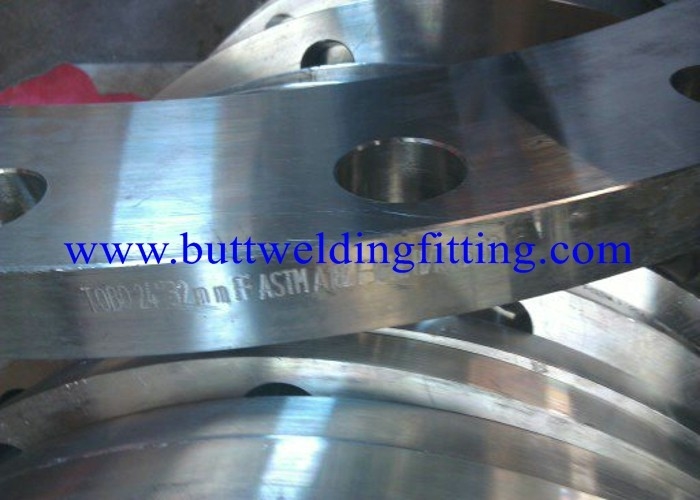

  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection
Miejsce pochodzenia CHINY
Nazwa handlowa TOBO
Orzecznictwo SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numer modelu 31254 1.4547 254 SMO
Minimalne zamówienie 1 SZT.
Cena US $ 10 - 100 / Kilogram
Szczegóły pakowania Drewniane skrzynie lub palety zdatne do żeglugi związane taśmą stalową lub zgodnie z wymaganiami kli
Czas dostawy 30 dni po otrzymaniu 30% przedpłaty przez T / T lub LC
Zasady płatności L/c, T/T, Western Union
Możliwość Supply 50 ton metrycznych / ton metrycznych na miesiąc
Szczegóły Produktu
Rodzaj Kołnierz płytowy OD 9,5 do 219 mm
Ocena klasy 150#~2500# Okładzina RF (powierzchnia podniesiona);FF (powierzchnia płaska);RTJ (połączenie pierścieniowe);RJ (powierzchn
Proces produkcji Push, Press, Forge, Cast itp. Uszczelka Skrzynie drewniane, palety, torby nylonowe lub zgodnie z wymaganiami klientów
MOQ 1 szt. Czas dostawy 10-100 dni w zależności od ilości
Zasady płatności L/C,T/T Wysyłka FOB Tianjin/Szanghaj, CFR, CIF itp.
Podanie Połączenie rurociągu i zaworów Obróbka powierzchniowa Marynowane, 2B, nr 4, BA, linia włosów, lustro
Podkreślić

kołnierze i kształtki odkuwek

,

kołnierze spoiny czołowej
Zostaw wiadomość
opis produktu
DIN 2633 PN16 KOŁNIERZ SPAWALNICZY WNRF Class 150 / Class300 / Class900

Specyfikacje

Rozmiar:

Zaplanuj DN lub zgodnie z wymaganiami

Materiał:

Stal nierdzewna

Standard:

ASTM, ASME, DIN, EN, BS, ISO, JIS, GB itp

Miejsce pochodzenia:

Szanghaj, Chiny (kontynent)

Numer modelu:

Kuty kołnierz

Standardowy lub niestandardowy:

Standard

Nazwa produktu:

DIN 2633 PN16 KOŁNIERZ SPAWALNICZY WNRF Class 150 / Class300 / Class900

Rodzaj:

Kuty kołnierz

Obróbka powierzchniowa:

Marynowane, 2B, nr 4, BA, linia włosów, lustro

Technika:

ERW

Podanie:

Zastosowanie: silnik, budownictwo, olej, medycyna, żywność ...

Termin handlowy:

FOB, CIF, CFR, EXW

Zakres rozmiarów:

OD 9,5 do 219 mm WT 0,25 mm do 3 mm

MOQ:

500 kg

Próba:

Tak, bezpłatnie dla częstych klientów
pakowanie i dostawa

Szczegóły pakowania:

1. Drewniana paleta
2. Tkana torba anty-mokra
3. zgodnie z wymaganiami

Szczegóły dostawy:

7-10 dni, w zależności od ostatecznej ilości

Wymiary kołnierzy i przybliżone masy
Kołnierz standardowy Niemcy DIN 2633 kołnierze szyjkowe do spawania; ciśnienie nominalne 16
Vorschweißflansche DIN 2633 Nenndruck 16
Brides à souder à collerette DIN 2633: nominał pression 16
Rura Kołnierz Szyja Podniesiona twarz Śruby Waga
(7,85 kg / dm3)
Oceniony d1 re b k h1 d3 s r h2 d4 fa Otwory Wątek d2 Kg
Średnica Seria ISO Seria DIN
15 - 20 95 14 65 35 30 2 4 6 45 2 4 M 12 14 0,648
21,3 - 32
20 - 25 105 16 75 38 38 2,3 4 6 58 2 4 M 12 14 0,952
26,9 - 40
25 - 30 115 16 85 38 42 2,6 4 6 68 2 4 M 12 14 1,14
33,7 - 45
32 - 38 140 16 100 40 52 2,6 6 6 78 2 4 M 16 18 1,69
42,4 - 56
40 - 44,5 150 16 110 42 60 2,6 6 7 88 3 4 M 16 18 1,86
48,3 - 64
50 - 57 165 18 125 45 72 2,9 6 8 102 3 4 M 16 18 2,53
60,3 - 75
65 76,1 - 185 18 145 45 90 2,9 6 10 122 3 4 M 16 18 3,06
80 88,9 - 200 20 160 50 105 3,2 8 10 138 3 8 M 16 18 3,7
100 - 108 220 20 180 52 125 3,6 8 12 158 3 8 M 16 18 4,62
114,3 - 131
125 - 133 250 22 210 55 150 4 8 12 188 3 8 M 16 18 6,3
139,7 - 156
150 - 159 285 22 240 55 175 4,5 10 12 212 3 8 M 20 22 7,75
168,3 - 184
(175) 193,7 - 315 24 270 60 210 5,4 10 12 242 3 8 M 20 22 9,85
200 219,1 - 340 24 295 62 235 5,9 10 16 268 3 12 M 20 22 11
250 - 267 405 26 355 70 285 6,3 12 16 320 3 12 M 24 26 15,6
273 - 292
300 323,9 - 460 28 410 78 344 7,1 12 16 378 4 12 M 24 26 22
350 355,6 - 520 30 470 82 390 8 12 16 438 4 16 M 24 26 31,2
- 368 28,8
400 406,4 - 580 32 525 85 445 8 12 16 490 4 16 M 27 30 39,3
- 419 36,3
(450) 457 - 640 34 585 85 490 8 12 16 550 4 20 M 27 30 44,3
500 508 - 715 34 650 90 548 8 12 16 610 4 20 M 30 33 61
600 610 - 840 36 770 95 652 8,8 12 18 725 5 20 M 33 36 75,4
700 711 - 910 36 840 100 755 8,8 12 18 795 5 24 M 33 36 77
800 813 - 1025 38 950 105 855 10 12 20 900 5 24 M 36 39 101
900 914 - 1125 40 1050 110 955 10 12 20 1000 5 28 M 36 39 122
1000 1016 - 1255 42 1170 120 1058 10 16 22 1115 5 28 M 39 42 162
UWAGA:
1. Oblicowanie zgodnie z DIN 2526
Płaska twarz:
Formularz A, twarz bez żadnych wymagań
Forma B, powierzchnia czołowa Rz = 160, obrabiana (nie gładsza niż 40µm)
Podniesiona twarz:
Forma C, powierzchnia czołowa Rz = 160, obrabiana (nie gładsza niż 40 µm)
Forma D, powierzchnia czołowa Rz = 40, obrabiana
Forma E, powierzchnia czołowa Rz = 16, obrabiana
2. Język i rowek zgodnie z DIN 2512
Formularz F, język
Formularz N, Groove
3. Męski i żeński zgodnie z DIN 2513, DIN 2514
Formularz V13, V14, mężczyzna
Formularz R13, R16, kobieta
4. Chemikacja dla uszczelnień membranowych, PN64-PN400, zgodnie z DIN 2695
5. Oblicowanie do połączeń w kształcie soczewek, PN64-PN400, zgodnie z DIN 2696
Zdolność produkcyjna i szczegóły zakupu
1 Wymiar kołnierza zasilającego DN15 - DN2000 (1/2 "- 80"), kuty kołnierz.
2. Materiał Stal węglowa: RST37.2, C22.8, S235JR, ST37, P235GH, P245GH, P250GH, ASTM A105
3. Materiał Stal nierdzewna: ASTM A182 F304, F304L, F316, F316L, F321 itp.
4. Kołnierze Anti Rust: olej antykorozyjny, czarna farba, żółta powłoka malarska, ocynkowana ogniowo, ocynkowana na zimno itp.
5. Wydajność miesięczna: 3000 ton miesięcznie.
6. Warunki dostawy: CIF, CFR, FOB, EXW.
7 Warunki płatności: przelew bankowy (T / T), nieodwołalny L / C w Sight itp.
8. Minimalna ilość zamówienia: 1 ton lub 100 sztuk.
9. Gwarancja jakości: certyfikat EN10204 3.1, certyfikat zakładu, inspekcja strony trzeciej, bezpłatna usługa wymiany.
10. Znajdź więcej wymagań na rynku kołnierzy.
