Miejsce pochodzenia: | CHINY |
---|---|
Nazwa handlowa: | TOBO |
Orzecznictwo: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Numer modelu: | 31254 1.4547 254 SMO |
Minimalne zamówienie: | 1 SZT. |
Cena: | US $ 10 - 100 / Kilogram |
Szczegóły pakowania: | Drewniane skrzynie lub palety zdatne do żeglugi związane taśmą stalową lub zgodnie z wymaganiami kli |
Czas dostawy: | 30 dni po otrzymaniu 30% przedpłaty przez T / T lub LC |
Zasady płatności: | L/c, T/T, Western Union |
Możliwość Supply: | 50 ton metrycznych / ton metrycznych na miesiąc |
Rodzaj: | Kołnierz płytowy | OD: | 9,5 do 219 mm |
---|---|---|---|
Ocena klasy: | 150#~2500# | Okładzina: | RF (powierzchnia podniesiona);FF (powierzchnia płaska);RTJ (połączenie pierścieniowe);RJ (powierzchn |
Proces produkcji: | Push, Press, Forge, Cast itp. | Uszczelka: | Skrzynie drewniane, palety, torby nylonowe lub zgodnie z wymaganiami klientów |
MOQ: | 1 szt. | Czas dostawy: | 10-100 dni w zależności od ilości |
Zasady płatności: | L/C,T/T | Wysyłka: | FOB Tianjin/Szanghaj, CFR, CIF itp. |
Podanie: | Połączenie rurociągu i zaworów | Obróbka powierzchniowa: | Marynowane, 2B, nr 4, BA, linia włosów, lustro |
High Light: | kołnierze i kształtki odkuwek,kołnierze spoiny czołowej |

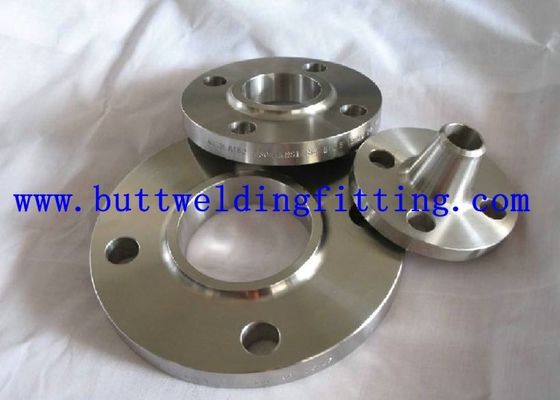

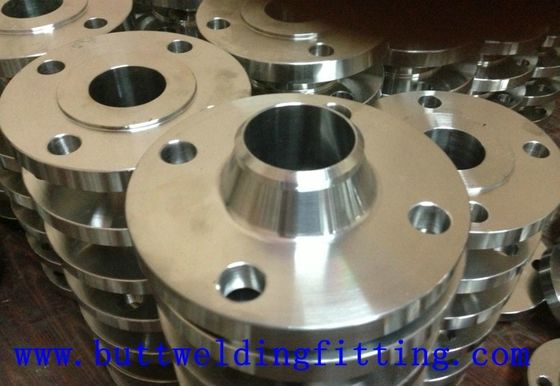

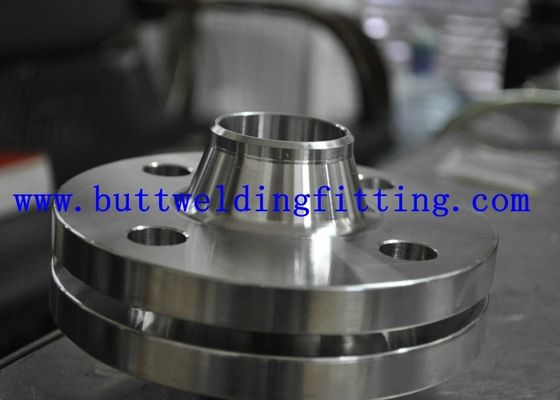

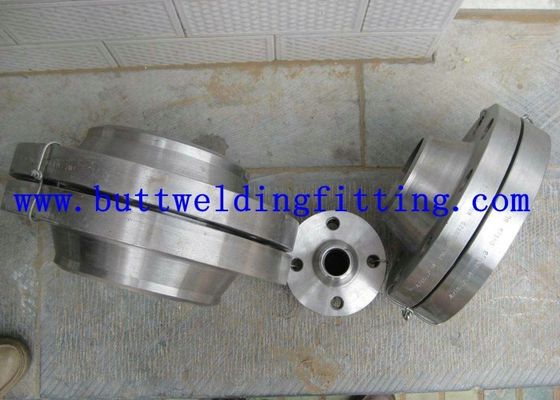

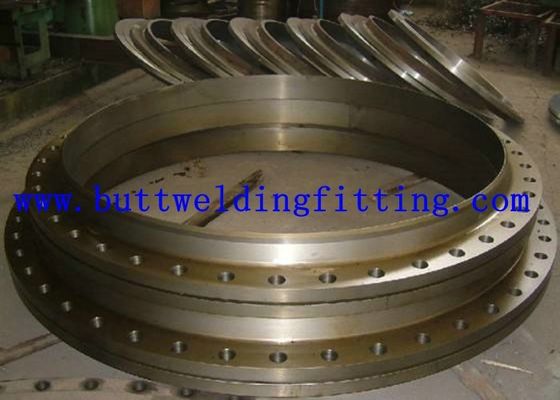

ANSI, ASME, ASA, B16.5 PLAN RING FLANGE PODWYŻSZONA KLASA TWARZY 150/300/600
Rozmiar:
Materiał:
Standard:
Miejsce pochodzenia:
Numer modelu:
Standardowy lub niestandardowy:
Nazwa produktu:
Rodzaj:
Obróbka powierzchniowa:
Technika:
Podanie:
Termin handlowy:
Zakres rozmiarów:
MOQ:
Próba:
Szczegóły pakowania:
1. Drewniana paleta
2. Tkana torba anty-mokra
3. zgodnie z wymaganiami
Szczegóły dostawy:
7-10 dni, w zależności od ostatecznej ilości
Wymiary kołnierzy i przybliżone masy |
ANSI, ASME, ASA, B16.5 150lb / sq.in. Kołnierz pierścieniowy RF | |||||||||
ø | re | b | sol | m | jot | k | Otwory | l | Kg. |
1/2 ” | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
3/4 " | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
1 ” | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
1 1/4 " | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1100 |
1 1/2 ” | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1400 |
2 ” | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2200 |
2 1/2 ” | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3600 |
3 ” | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4 100 |
3 1/2 ” | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
4 ” | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5600 |
5 ” | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6300 |
6 ” | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7500 |
8 ” | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
10 ” | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18 500 |
12 ” | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28 000 |
14 " | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36 000 |
16 " | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46 000 |
18 " | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50 000 |
20 ” | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64 000 |
22 " | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72 000 |
24 ” | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89 000 |
UWAGA: 1. Kołnierze klasy 150, z wyjątkiem stawu kolanowego, będą wyposażone w podniesioną powierzchnię 0,06 (1,6 mm), która jest zawarta w „Grubości” (C) i „Długości w piaście” (Y1), (Y3). 2. W przypadku kołnierzy wsuwanych, gwintowanych, gniazdowych i kolankowych, piasty mogą mieć kształt pionowy od podstawy do góry lub stożkowy w granicach 7 stopni. 3. Ślepe kołnierze mogą być wykonane z tym samym piastą, którą zastosowano do kołnierzy nasuwanych lub bez piasty. 4. Powierzchnia uszczelki i strona tylna (powierzchnia nośna do połączenia śrubowego) są równoległe w obrębie 1 stopnia. Aby osiągnąć równoległość, okładzinę punktową wykonuje się zgodnie z MSS SP-9, bez zmniejszania grubości (C). 5. Głębokość gniazda (D) jest objęta ANSI B 16.5 tylko w rozmiarach do 3 cali, ponad 3 cale jest według opcji producenta. |
ANSI, ASME, ASA, B16.5 300lb / sq.in. Kołnierz płytki RF | |||||||||
ø | re | b | sol | m | jot | k | Otwory | l | Kg. |
1/2 ” | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
3/4 " | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1100 |
1 ” | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1400 |
1 1/4 " | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1800 |
1 1/2 ” | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2600 |
2 ” | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3400 |
2 1/2 ” | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
3 ” | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
3 1/2 ” | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7500 |
4 ” | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
5 ” | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
6 ” | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
8 ” | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24 800 |
10 ” | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37 100 |
12 ” | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50 000 |
14 " | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70 000 |
16 " | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90 000 |
18 " | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112 000 |
20 ” | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133 000 |
22 " | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197 000 |
24 ” | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
UWAGA: 1. Kołnierze klasy 300, z wyjątkiem stawu kolanowego, będą wyposażone w podwyższoną powierzchnię 0,06 (1,6 mm), która jest zawarta w „Grubości” (C) i „Długości w piaście” (Y1), (Y3). 2. W przypadku kołnierzy wsuwanych, gwintowanych, gniazdowych i kolankowych, piasty mogą mieć kształt pionowy od podstawy do góry lub stożkowy w granicach 7 stopni. 3. Ślepe kołnierze mogą być wykonane z tym samym piastą, którą zastosowano do kołnierzy nasuwanych lub bez piasty. 4. Powierzchnia uszczelki i strona tylna (powierzchnia nośna do połączenia śrubowego) są równoległe w obrębie 1 stopnia. Aby osiągnąć równoległość, okładzinę punktową wykonuje się zgodnie z MSS SP-9, bez zmniejszania grubości (C). 5. Głębokość gniazda (D) jest objęta ANSI B 16.5 tylko w rozmiarach do 3 cali, ponad 3 cale jest według opcji producenta. |
ANSI, ASME, ASA, B16.5 600lb / sq.in. Kołnierz płytki RF | |||||||||
ø | re | b | sol | m | jot | k | Otwory | l | Kg. |
1/2 ” | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
3/4 " | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1400 |
1 ” | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1600 |
1 1/4 " | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2100 |
1 1/2 ” | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3100 |
2 ” | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3700 |
2 1/2 ” | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5400 |
3 ” | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7300 |
3 1/2 ” | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8900 |
4 ” | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11 800 |
5 ” | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24.500 |
6 ” | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29 500 |
8 ” | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43 000 |
10 ” | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70 000 |
12 ” | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86 000 |
14 " | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100 000 |
16 " | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142 000 |
18 " | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175 000 |
20 ” | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
22 " | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292 000 |
24 ” | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330 000 |
UWAGA: 1. Kołnierze klasy 600, z wyjątkiem stawu kolanowego, będą wyposażone w wypukłą powierzchnię 0,25 (6,35 mm), która nie jest uwzględniona w „Grubości” (C) i „Długości w piaście” (Y1), (Y3). 2. W przypadku kołnierzy wsuwanych, gwintowanych, gniazdowych i kolankowych, piasty mogą mieć kształt pionowy od podstawy do góry lub stożkowy w granicach 7 stopni. 3. Ślepe kołnierze mogą być wykonane z tym samym piastą, którą zastosowano do kołnierzy nasuwanych lub bez piasty. 4. Powierzchnia uszczelki i strona tylna (powierzchnia nośna do połączenia śrubowego) są równoległe w obrębie 1 stopnia. Aby osiągnąć równoległość, okładzinę punktową wykonuje się zgodnie z MSS SP-9, bez zmniejszania grubości (C). 5. Wymiary rozmiarów 1/2 do 3 1/2 są takie same jak dla kołnierzy klasy 400. 6. Głębokość gniazda (D) jest objęta ANSI B 16.5 tylko w rozmiarach do 3 cali, ponad 3 cale jest według opcji producenta. |
Zdolność produkcyjna i szczegóły zakupu | ||
1 | Wymiar kołnierza zasilającego DN15 - DN2000 (1/2 "- 80"), kuty kołnierz. | |
2. | Materiał Stal węglowa: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20 #, 20Mn itd. | |
3. | Materiał Stal nierdzewna: ASTM A182 F304, F304L, F316, F316L, F321 itp. | |
4. | Kołnierze Anti Rust: olej antykorozyjny, czarna farba, żółta powłoka malarska, ocynkowana ogniowo, ocynkowana na zimno itp. | |
5. | Wydajność miesięczna: 3000 ton miesięcznie. | |
6. | Warunki dostawy: CIF, CFR, FOB, EXW. | |
7 | Warunki płatności: przelew bankowy (T / T), nieodwołalny L / C w Sight itp. | |
8. | Minimalna ilość zamówienia: 1 ton lub 100 sztuk. | |
9. | Gwarancja jakości: certyfikat EN10204 3.1, certyfikat zakładu, inspekcja strony trzeciej, bezpłatna usługa wymiany. |
