Kolanko do spawania doczołowego ze stali nierdzewnej / stali węglowej ASTM 304 316L

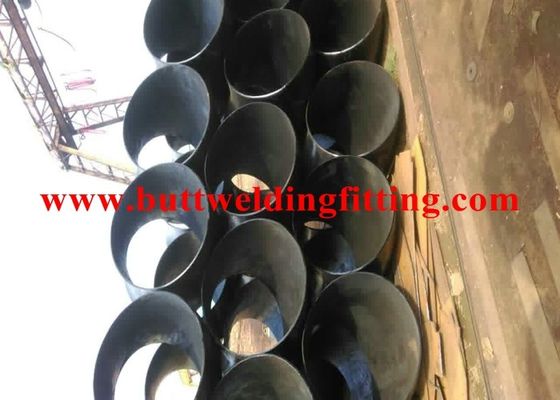

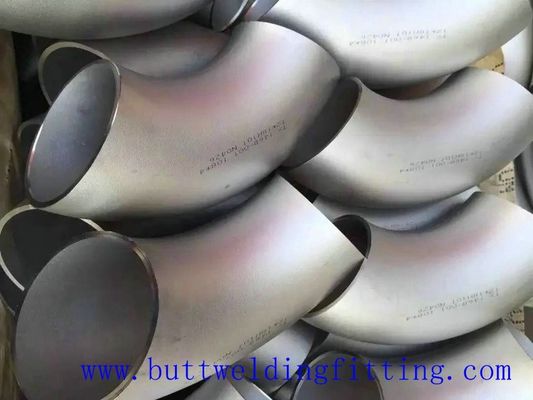

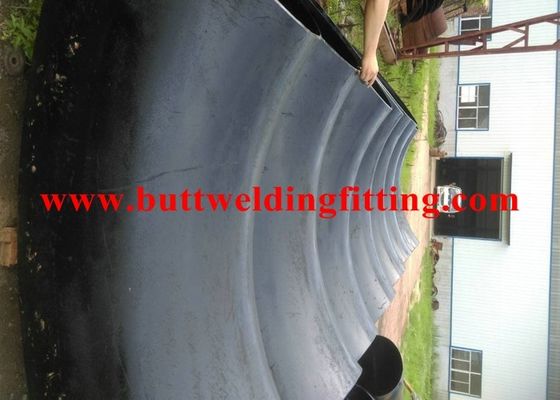

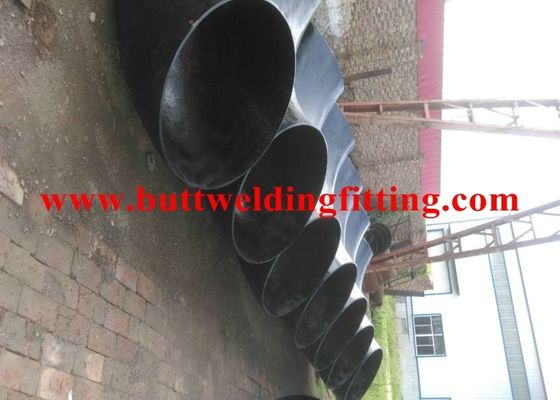

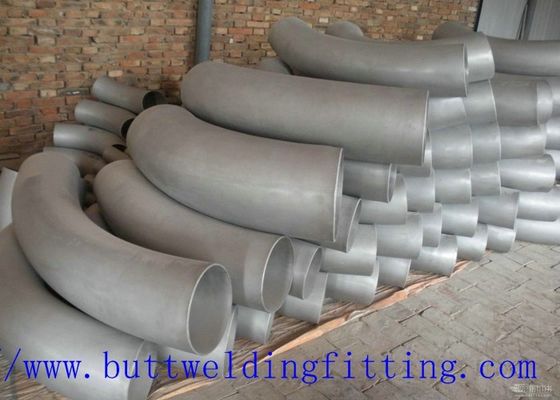

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
Miejsce pochodzenia CHINY
Nazwa handlowa TOBO
Orzecznictwo SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numer modelu ASTM 304 / 316L
Minimalne zamówienie 1 SZT.
Cena negocjowalne
Szczegóły pakowania PŁYTA Z DREWNA LUB PALETA
Czas dostawy dni pracy 15
Zasady płatności T / T, D / P, D / A, Western Union
Możliwość Supply 9800000PCS miesięcznie
Szczegóły Produktu
Nazwa produktu Kolanko ze stali nierdzewnej Rodzaj Kolanko, trójnik, reduktor, nasadka, kołnierz, rura;
Podanie Przemysłowy Technologia Podrobiony
OD 60,30-610,00 mm Obróbka powierzchniowa piaskowanie, walcowanie piaskowe, piaskowanie
Promień 2D 3D 5D
Podkreślić

Łokieć 90 stopni ze stali nierdzewnej

,

kolanko do zgrzewania doczołowego
Zostaw wiadomość
opis produktu
Stal nierdzewna 304 / 316L Kolanka rurowe 90 stopni LR Lustro wykończone

Kolanko o średniej średnicy to zakrzywione elementy łączące, które łączą proste odcinki rury, zwykle pod kątem 90 ° lub 45 °, pozwalając uniknąć przeszkód w instalacjach hydraulicznych, wentylacyjnych, spawalniczych i samochodowych.
Kolana o dużej średnicy
Kolana o dużej średnicy

Rozmiar:
5 ”-62 cali, DN15-DN1480
Grubość ściany: Sch5-Sch160 XXS

Materiał:
Stal węglowa: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6, WPHY42, 46, 52, 56, 60, 65, 70
Stal stopowa: ASTM A234 WP1, WP12, WP11, WP22, WP5, WP7, WP8, WP91 API5L X42 X52 X56 X60 X65 X70 X80
Stal nierdzewna: ASME A403 WP304, 304L, 316, 316L, 310
Normy: ANSI, DIN, JIS, GB, ASTM, JB, SH, YB, SY, HG, API ASME

Stosowanie:
Ropa naftowa, chemia, energia elektryczna, gaz, metalurgia.

Nasze kolanka rurowe są szeroko stosowane w wielu gałęziach przemysłu, takich jak energetyka, ropa naftowa, gaz ziemny, chemikalia, przemysł stoczniowy, ogrzewanie, papiernictwo, metalurgia i tak dalej.

Kolanko o promieniu 45 stopni

Sunny Steel to producent, eksporter i dostawca kolan o promieniu 45 stopni. Kolanko o promieniu 45 stopni wykonane z najwyższej jakości surowców. Zgrzewanie doczołowe 45 ° Łokieć promieniowy LOng jest używany do łączenia rur o różnych średnicach i znajduje szerokie zastosowanie w różnych chemikaliach, budownictwie, przemyśle papierniczym, cementowym i stoczniowym.

Przyjęliśmy zaawansowane urządzenia produkcyjne, aby nasz kolanko o promieniu 45 stopni (1D D711.2 ～ D1219.2) mogło nie tylko poprawić jakość produktu, ale także zaoszczędzić surowce.

Kolanko o promieniu 45 stopni Rozmiar:
Kolano bez szwu: 1/2 ”～ 24” DN15 ～ DN600
Kolano spawalnicze: 6 ”～ 72” DN150 ～ DN1800

Grubość ściany :
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Maksymalna grubość ściany: 200 mm

Materiały
Stal węglowa: ASTM / ASME A234 WPB-WPC
Stal stopowa: ASTM / ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
Stal nierdzewna: ASTM / ASME A403 WP 304-304L-304H-304LN-304N
ASTM / ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM / ASME A403 WP 321-321H ASTM / ASME A403 WP 347-347H
Stal niskotemperaturowa: ASTM / ASME A402 WPL 3-WPL 6
Stal o wysokiej wydajności: ASTM / ASME A860 WPHY 42-46-52-60-65-70

Normy
GB / T12459-2005 GB / T13401-2005 GB / T10752-2005 SH / T3408-1996 SH / T3409-1996
SY / T0609-2006 SY / T0518-2002 SY / T0510-1998
DL / T695-1999 GD2000 GD87-1101
HG / T21635-1987 HG / T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
AFNOR NF A 49-289-1990 AFNOR NF A 49-170-1-1999 AFNOR NF A 49-170-2-2009 AFNOR NF A 49-170-3-2009 AFNOR NF A 49-170-4-2009 ISO3419- 1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009

Procesy przemysłowe
Gięcie, ściskanie, prasowanie, kucie, obróbka i inne

Obsługiwane branże
Nasze kolanka rurowe są szeroko stosowane w wielu gałęziach przemysłu, takich jak energetyka, ropa naftowa, gaz ziemny, chemikalia, przemysł stoczniowy, ogrzewanie, papiernictwo, metalurgia i tak dalej.

ASME B16.9 Spoiny czołowe o wymiarach 45 ° z długimi promieniami

ASME B16.9 Spoiny czołowe o wymiarach 45 ° z krótkim promieniem

NPS OD
re 		90 stopni
Długi promień
Od środka do końca
ZA 		45 stopni
Długi promień
Od środka do końca
b 		90 stopni
3D
Od środka do końca
ZA 		45 stopni
3D
Od środka do końca
b
1/2 21.3 38 16 - -
3/4 26,7 38 19 57 24
1 33,4 38 22 76 31
1¼ 42.2 48 25 95 39
1½ 48.3 57 29 114 47
2 60.3 76 35 152 63
2½ 73 95 44 190 79
3 88,9 114 51 229 95
3½ 101.6 133 57 267 111
4 114.3 152 64 305 127
5 141,3 190 79 381 157
6 168,3 229 95 457 189
8 219.1 305 127 610 252
10 273 381 159 762 316
12 323,8 457 190 914 378
14 355.6 533 222 1067 441
16 406.4 610 254 1219 505
18 457 686 286 1372 568
20 508 762 318 1524 632
22 559 838 343 1676 694
24 610 914 381 1829 757
26 660 991 406 1981 821
28 711 1067 438 2134 883
30 762 1143 470 2286 964
32 813 1219 502 2438 1010
34 864 1295 533 2591 1073
36 914 1372 565 2743 1135
38 965 1448 600 2896 1200
40 1016 1524 632 3048 1264
42 1067 1600 660 3200 1326
44 1118 1676 695 3353 1389
46 1168 1753 727 3505 1453
48 1219 1829 759 3658 1516

ASME B16.9 Tolerancja wymiarów łokcia 45 ° długiego promienia

TOLERANCJE WYMIAROWE - KOLANO
Do wszystkich okuć Łokcie 90/45 ° Zwroty 180 °
Nominalny rozmiar rury (NPS) Ø zewnętrzna
w Bevel 		Wewnątrz Ø
na końcu 		Grubość ściany
t / t1 		Center to End Dim. ABCM Środek do środka Ściemnij.
O 		Powrót do twarzy Dim.
K 		Wyrównywanie końców
U
1/2 a 2 1/2 1 0,8 Nie 2 7 7 1
3 a 3 1/2 1 1,6 mniej 2 7 7 1
4 +2 -1 1,6 niż 2 7 7 1
5 a 6 +3 -1 1,6 87,50% 2 7 7 1
8 2 1,6 nominalnej 2 7 7 1
10 +4 -3 3,2 kleistość 2 7 7 2
12 a 18 +4 -3 3,2 3 10 7 2
20 a 24 +6 -5 4,8 3 10 7 2
26 a 30 +7 -5 4,8 3 ..... ..... .....
32 a 48 +7 -5 4,8 5 ..... ..... .....

Tolerancje kątowości
ND Maksymalny kąt wyłączenia Max off plane
P P
1/2 a 4 1 2
5 a 8 2 4
10 a 12 3 5
14 a 16 3 7
18 a 24 4 10
26 a 30 5 10
32 a 42 5 13
44 a 48 5 20
