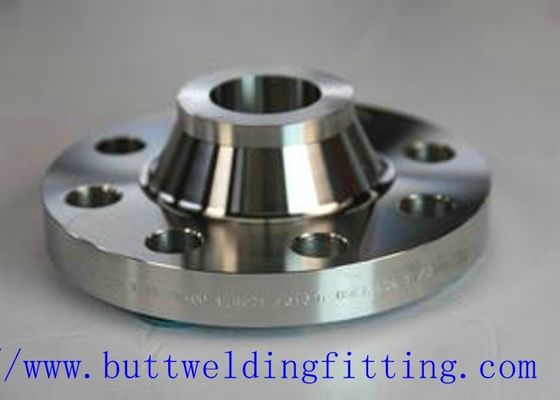

Trwałe kute łączniki i kołnierze ASME B16.47 Seria B kołnierze spawalnicze klasy 600

Specyfikacja:

Rozmiar: 1/2 "- 60"

Nazwa marki: TOBO

Klasa: 600 LBS

Typ: Weld Neck Flange, WN Flange (Raised Face)

Specjalizacja: jak na rysunku

Standard:

ANSI / ASME:

ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48

HAŁAS:

DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673

BS:

BS4504, BS4504, BS1560, BS10 itp

Kołnierze szyjkowe spoiny są wywiercone z grubością ścianki kołnierza o równych wymiarach do dopasowanej rury. Im lżejsza rura, tym większy otwór w kołnierzu szyjkowym spoiny. I odwrotnie, im cięższa rura, tym mniejszy otwór w kołnierzu szyjkowym spoiny. Kołnierze szyjkowe spawane są zwykle stosowane w systemach wysokociśnieniowych i nadają się do niskich lub wysokich temperatur.

ASME B16.47 Seria B kołnierzy do spawania

ASME B16.47 Seria B kołnierze spawalnicze klasy 75

ASME B16.47 Seria B kołnierze spawalnicze klasy 150

ASME B16.47 Seria B kołnierze spawalnicze klasy 300

ASME B16.47 Seria B kołnierze spawalnicze klasy 600

ASME B16.47 Seria B kołnierze spawalnicze klasy 900

Weld Neck Flanges Material & Grades:

Kołnierze szyjkowe do spawania ze stali nierdzewnej: ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Kołnierze szyjkowe do spawania ze stali węglowej: ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70

Kołnierze szyjkowe ze stali stopowej: ASTM / ASME A / SA 182 i A 387 F1, F5, F9, F11, F12, F22, F91

Duplex Stalowe kołnierze spawane: ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Super Duplex Weld Flanges: ASTM / ASME A / SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61

Kołnierze szyjkowe do spawania stopów niklu: Nikiel 200 (nr UNS N02200), nikiel 201 (nr UNS N02201), Monel 400 (nr UNS N04400), Monel 500 (nr UNS N05500), Inconel 800 (nr UNS N08800) , Inconel 825 (nr UNS N08825), Inconel 600 (nr UNS N06600), Inconel 625 (nr UNS N06625), Inconel 601 (nr UNS N06601), Hastelloy C 276 (nr UNS N10276), stop 20 ( UNS nr N08020), itp

Kołnierze szyjne ze stopów miedzi: stop UNS C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, nr UNS C 70600 (Cu-Ni-90/10), C 71500 (Cu-Ni-70/30 )

Niskotemperaturowe kołnierze szyjkowe ze stali węglowej: ASTM A350, LF2, LF3

Zastosowania ASME B16.47 Seria B kołnierzy spawanych klasy 600

ASME B16.47 Seria B Kołnierze do zgrzewania szyjkowego klasy 600 są stosowane w przetwórstwie chemicznym i petrochemicznym.

ASME B16.47 Seria B Kołnierze do spawania szynowego klasy 600 są stosowane w elektronice.

ASME B16.47 Seria B Kołnierze do spawania szynowego klasy 600 klasy 600 są stosowane w urządzeniach do przetwarzania, aby utrzymać czystość produktu podczas transportu żywności, włókien syntetycznych.

ASME B16.47 Seria B Kołnierze do spawania szynowego klasy 600 klasy 600 są stosowane w inżynierii morskiej i morskiej.

Charakterystyka ASME B16.47 Seria B kołnierzy spawalniczych klasy 600

ASME B16.47 Seria B Kołnierze do zgrzewania szyjkowego klasy 600 są bardzo odporne na różne redukujące substancje chemiczne.

ASME B16.47 Seria B Kołnierze do zgrzewania szyjkowego klasy 600 są doskonałą odpornością na alkalia.

ASME B16.47 Seria B Kołnierze spawalnicze klasy 600 o wysokiej przewodności elektrycznej.

ASME B16.47 Seria B Kołnierze kołnierzowe spawalnicze klasy 600 są doskonałą odpornością na korozję dla wód destylowanych i naturalnych.

ASME B16.47 Seria B Kołnierze do spawania szynowego klasy 600 są odporne na neutralne i alkaliczne roztwory soli.

ASME B16.47 Seria B Kołnierze do zgrzewania szyjnego klasy 600 są doskonałą odpornością na suchy fluor.

ASME B16.47 Seria B Kołnierze do zgrzewania szyjkowego klasy 600 są szeroko stosowane do obsługi sody kaustycznej.

ASME B16.47 Seria B Kołnierze do spawania szynowego klasy 600 są dobrymi właściwościami termicznymi, elektrycznymi i magnetostrykcyjnymi.

ASME B16.47 Seria B Kołnierze do spawania szyjkowego klasy 600 oferują pewną odporność na kwasy chlorowodorowy i siarkowy w umiarkowanych temperaturach i stężeniach.

Wymiary kołnierzy spawanych ASME B16.47 serii B klasy 600
