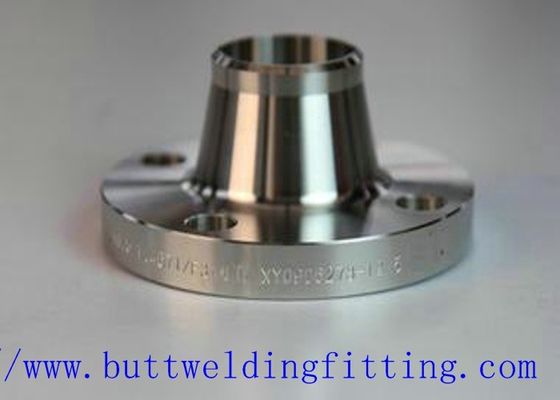

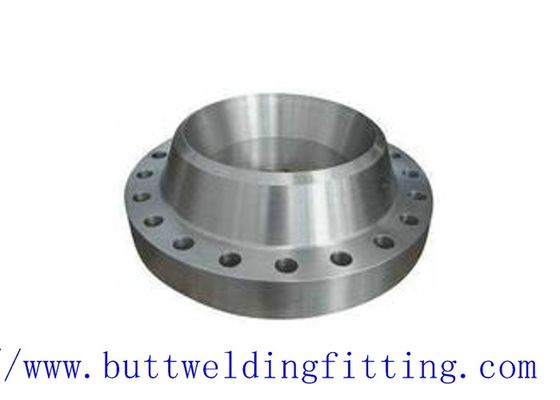

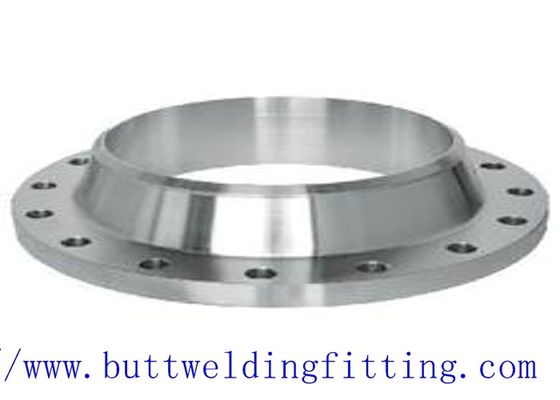

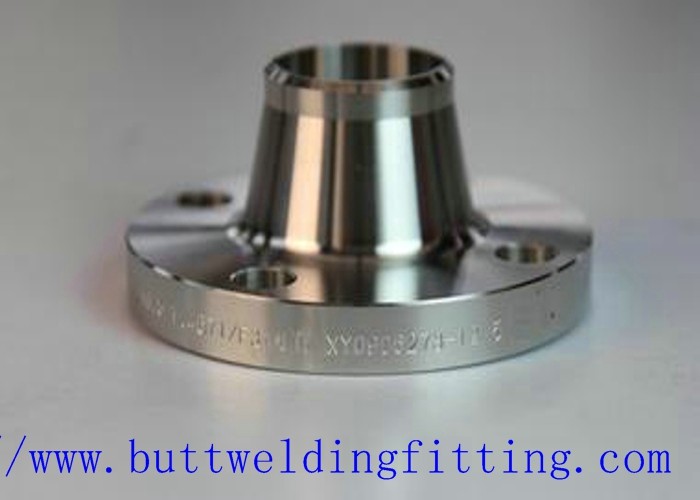

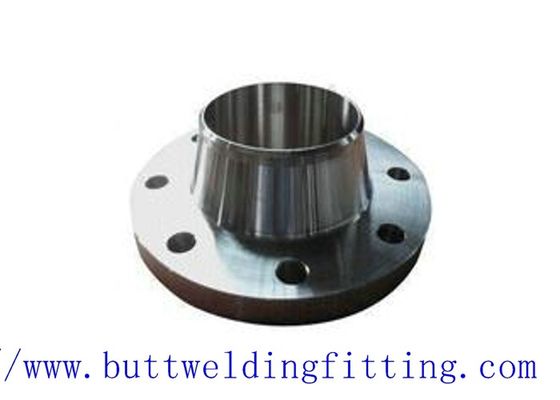

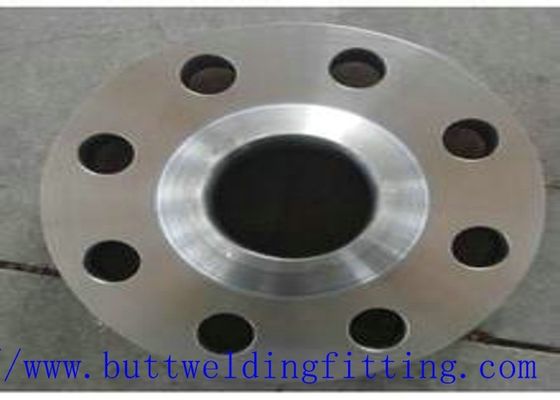

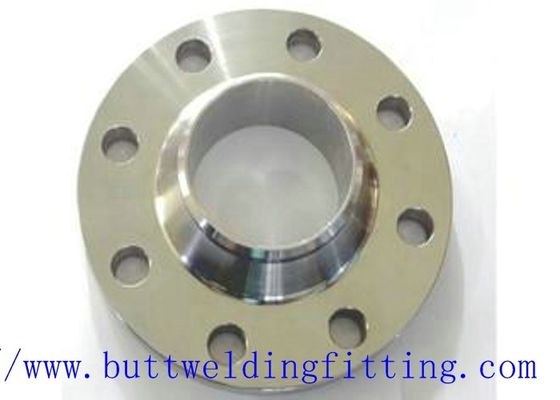

Kołnierze TOBO Łączniki do spawania doczołowego ASTM A182 Kołnierz stalowy F5

  • TOBO Flanges Butt Weld Fittings ASTM A182 F5 Steel Flange
  • TOBO Flanges Butt Weld Fittings ASTM A182 F5 Steel Flange
  • TOBO Flanges Butt Weld Fittings ASTM A182 F5 Steel Flange
  • TOBO Flanges Butt Weld Fittings ASTM A182 F5 Steel Flange
  • TOBO Flanges Butt Weld Fittings ASTM A182 F5 Steel Flange
  • TOBO Flanges Butt Weld Fittings ASTM A182 F5 Steel Flange
Miejsce pochodzenia CHINY
Nazwa handlowa Tobo
Orzecznictwo SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numer modelu Kołnierz
Minimalne zamówienie 1SZT
Cena 1usd
Szczegóły pakowania Drewniane etui
Czas dostawy dni pracy 15
Zasady płatności L/c, T/T, Western Union
Możliwość Supply 90000 sztuk na usta
Szczegóły Produktu
rozmiar 1/2 '' - 60 '' DN15-DN1500 15-1500
Materiał Grrade A105 Stal Cabon standardowe ASME B16.5
Podkreślić

złącza rurowe do spawania doczołowego

,

łączniki rur przemysłowych
Zostaw wiadomość
opis produktu
Łączniki do spawania doczołowego Kołnierze TOBO ASTM A182 Kołnierz stalowy F5, kołnierze kompaktowe 1/2 cala - 48 cali
1. materiał: stal węglowa, stal nierdzewna
2. typy: poślizg, zgrzewanie, ślepe, gwintowane
3. standard: ANSI, DIN, EN1092-1,

kołnierz stalowy

Specyfikacja
Produkt Kołnierz
Rozmiar 1/2 "-72"
Rodzaj Weld Neck, Slip-On, Blind, Sock Weld, Lap Joint, Spectacle Blind, Etc
Standard ANSI, ASME, MSS, API, DIN, JIS, BS. AWWA i GB
Klasa ANSI 150LBS-2500LBS,
DIN PN6-PN160
BS PN0.25-PN25 PN2.0-PN42.0
JIS 5K-30K
Materiały Stal węglowa
Stal węglowa niskotemperaturowa: ASTM SA350 LF2
Stal o wysokiej wytrzymałości: ASTM SA694 F42 / 46/52/56/60/65
Stal nierdzewna ASTM A182 F304 / 304L / 316 / 316L
Stali stopowej ASTM A182 F1 / F5 / F9 / F11 / F22 / F91 / Etc.
Dwustronna stal nierdzewna ASTM A182 F51 / F53 / F55 / F60
Stopy niklu Nikiel 200, Monel 400, Inconel 600/625, Incoloy 825/800
Cu-Ni 90 / 10,70 / 30
Proces Bezpłatne kucie, cięcie płyt.
Druk Stal węglowa i stal stopowa z żółtym nadrukiem, czarnym nadrukiem, olejem lub cynkiem.
Uszczelka Skrzynka ze sklejki
Dostawa Zazwyczaj w ciągu jednego miesiąca od otrzymania formalnego zamówienia.
Kontrola Inspekcja fabryczna lub inspekcja strony trzeciej dostępna na żądanie.

Kołnierz stalowy, kołnierze kompaktowe 1/2 cala - 48 cali i 150 # do 2500 # Z A182 / F51 / Inconel 625.

Kompaktowe kołnierze (RCF), NORSOK L005, A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, LF52-70

  • RCF NORSOK Seria NCF5

Oparty na kodzie NORSOK L005, odpowiedni do krytycznych zastosowań uszczelniających o dużej rozszerzalności cieplnej, cyklicznych obciążeń, takich jak piony, jednopunktowe systemy cumownicze, kolektory, X-drzewa, rurociągi podmorskie, wymienniki ciepła i wiele systemów rur procesowych.

  • RCF Advantage
    • Oszczędzanie przestrzeni
      • Oszczędność masy do 70% ~ 80% w stosunku do kołnierzy ANSI
    • Podwójne niezależne uszczelki zwiększają bezpieczeństwo
      • Metoda dodatniego uszczelnienia
    • Zintegrowany system uszczelniający (zarówno wewnątrz jak i na zewnątrz)
      • Większy zakres w projektowanej temperaturze i ciśnieniu
  • Zasada działania RCF
    • Kompaktowa konstrukcja kołnierza RCF polega na tym, że powierzchnia kołnierza zawiera dwie niezależne uszczelki. Pierwsze uszczelnienie powstaje przez przyłożenie naprężenia gniazda uszczelnienia do pięty kołnierza. Główna uszczelka to IX pierścień uszczelniający. Siła pierścienia uszczelniającego jest dostarczana przez sprężystą zmagazynowaną energię w naprężonym pierścieniu uszczelniającym. Jakikolwiek wyciek z pięty da wewnętrzne ciśnienie działające na pierścień uszczelniający wewnątrz intensyfikując działanie uszczelniające.

  • Rozmiar RCF i ocena ciśnienia
    • 1/2 ”~ 48” wielkości i klasa 150 # do 2500 # w ciśnieniu znamionowym.
    • Większy rozmiar i wyższe ciśnienie na żądanie.
  • Materiały RCF
    • ASTM A105, A350 LF2, LF6, A694 F52 ~ F70
    • AISI 4130, AISI 8630
    • A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825.
    • Inne materiały na życzenie
    • Pierścień uszczelniający RCF IX, siły osiowe są wywierane na stożek metalowego pierścienia uszczelniającego i przekładają się na promieniową siłę uszczelniającą. Ponadto, przy zwiększonym obciążeniu wstępnym, skos jest zamknięty, a kontakt zewnętrzny jest uzyskiwany przy klinie zewnętrznym, podczas gdy większość wstępnego obciążenia śruby jest przenoszona jako siły ściskające pomiędzy powierzchniami kołnierza na pięcie.
  • Projekt i weryfikacja RCF
    • Yuhong Special Steel świadczy usługę obliczeniową w oparciu o sekcję VIII ASME, dział 1, 2 i 3. Również mamy inżynierów oprogramowania ANSYS do przeprowadzenia analizy
    • i weryfikacja projektu
