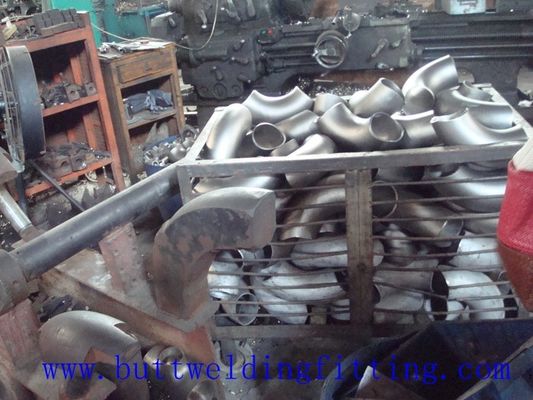

MSS-SP75 WPC A420 WPL6 Złączki rurowe ze stali nierdzewnej do spawania w kolanach o grubości wszystkich ścian

  • MSS-SP75 WPC A420 WPL6 Stainless Steel Butt Weld Pipe Fittings In All Wall Thickness Elbow
  • MSS-SP75 WPC A420 WPL6 Stainless Steel Butt Weld Pipe Fittings In All Wall Thickness Elbow
  • MSS-SP75 WPC A420 WPL6 Stainless Steel Butt Weld Pipe Fittings In All Wall Thickness Elbow
  • MSS-SP75 WPC A420 WPL6 Stainless Steel Butt Weld Pipe Fittings In All Wall Thickness Elbow
  • MSS-SP75 WPC A420 WPL6 Stainless Steel Butt Weld Pipe Fittings In All Wall Thickness Elbow
  • MSS-SP75 WPC A420 WPL6 Stainless Steel Butt Weld Pipe Fittings In All Wall Thickness Elbow
Miejsce pochodzenia CHINY
Nazwa handlowa Tobo
Orzecznictwo SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numer modelu Łokieć
Minimalne zamówienie 1SZT
Cena 1usd Depending on quantity
Szczegóły pakowania Drewniane etui
Czas dostawy 15 dni roboczych
Zasady płatności T/T, l/c, Western Union
Możliwość Supply 90000 sztuk na usta
Szczegóły Produktu
Materiał Grrade Materiał Grrade WP304 rozmiar 1-48 cali
standardowe ASME B16.9 typu Bez szwu lub spoiny
Podkreślić

złącza rurowe do spawania doczołowego

,

łączniki rur przemysłowych
Zostaw wiadomość
opis produktu

MSS-SP75 WPC A420 WPL6 Złączki rurowe ze stali nierdzewnej do spawania w kolanach o grubości wszystkich ścian

· Materiał: Stal nierdzewna

· Technika: kuta

· Typ: Łokieć

· Połączenie: spawanie

· Kształt: równy

· Kod głowy: okrągły

· Rozmiar: 1/2 ”-72”

· Ciśnienie: sch10-xxs

· Kąt: 22,5 °, 30 °, 45 °, 60 °, 90 °, 180 °

· Zastosowanie: energia elektryczna z maszyn chemicznych na bazie ropy naftowej, papiernictwo itp

· Standard: ASME ANSI MSS-SP JISB DIN BS GB

· Pakowanie: w drewnianych skrzyniach, paletach lub w przypadku wymagań klientów

· Promień: krótki promień, długi promień

· Kwalifikacje: API, ISO, CE

· Obróbka powierzchni: Naturalna

Opis:

1. Produkt Nr produktu: 003fittings-Cosco Steel

2. Produkt był głównie stosowany w przemyśle naftowym i gazowym, zakładach chemicznych, elektrowniach, hutnictwie, przemyśle stoczniowym itp.

3. Ściśle proces produkcji, zgodnie z wytycznymi systemu jakości ISO9001: 2008.

4. Certyfikat MTC zgodnie z EN10204 3.2.1.

5. Oznakowanie: Zarejestrowane logo, numer cieplny, klasa stali, standard, rozmiar

6. Pakowanie: Drewniane pudełko lub drewniana paleta.

7. Kod HS: 73072300

Produkt Łokieć
Rodzaj

Długi lub krótki promień.

22,5 °, 30 °, 45 °, 60 °, 90 °, 180 °,

Kolanko do zgrzewania doczołowego, Kolano gwintowane kute, Kolano uliczne.

Rozmiar

Zgrzewanie doczołowe

DN: DN10 ~ DN 1200

WT: SCH10-XXS

Kucie

DN: DN10 ~ DN150

Klasa ciśnienia: 150 LBS ~ 10000 LBS

Standard

ANSI B16.5, B16.11, B16.3,

ASTM A234 / A234M, ASTM A403 / A403M, ASTM A420 / A420M, ASTM A182 / A182M, DIN2605, JIS B2311, JIS B2312. HG, GB, SH, HGJ, JB, ANSI, JIS, DIN

Materiał

A105, WPB, WPC, WP1, WP12, WP11, WP22, WP5, WP9, WPR, WP91, WP304, WP304L, WP309, WP310, WP316, WP316L, WP317, WP317L, WP321, WP347, WP348, WPL3, WPL6, WPL8, WPL9, F1, F5, F1

Obróbka powierzchniowa

PE

Rozmazany olej przeciwrdzewny

Cynkowanie

Polerowanie

Powłoka lakiernicza

Podanie

Chemiczny

Tłuszcze i nawozy

Cukrownie i gorzelnie

Przemysł cementowy

Okrętownictwo

Przemysł papierniczy;

Transport petrochemiczny ropy naftowej i gazu ziemnego;

Materiał:

Materiał ASTM Stal węglowa (ASTM A234WPB, A234WPC, A420WPL6.

Stal nierdzewna (ASTM A403 WP304,304L, 316,316L, 321. 1Cr18Ni9Ti,

00Cr19Ni10,00Cr17Ni14Mo2, ect.)

Stal stopowa: A234WP12, A234WP11, A234WP22, A234WP5,
A420WPL6, A420WPL3
HAŁAS Stal węglowa: St37.0, St35.8, St45.8
Stal nierdzewna: 1.4301,1.4306,1.4401,1.4571
Stal stopowa: 1.7335,1.7380.1.0488 (1.0566)
JIS Stal węglowa: PG370, PT410
Stal nierdzewna: SUS304, SUS304L, SUS316, SUS316L, SUS321
Stal stopowa: PA22, PA23, PA24, PA25, PL380
GB 10 #, 20 #, 20G, 23g, 20R, Q235,16Mn, 16MnR, 1Cr5Mo,
12CrMo, 12CrMoG, 12Cr1Mo

Specyfikacja

Średnica nominalna Średnica zewnętrzna w skosie Center to End Centrum do centrum Powrót do twarzy
Łokieć 45 ° Kolanko 90 ° Łokieć 180 °
re b ZA O K
DN NPS Seria A Seria B

Długie

Promień

Długie

Promień

Krótki

Promień

Długie

Promień

Krótki promień

Długie

Promień

Krótki promień
15 1/2 21.3 18 16 38 - 76 - 48 -
20 3/4 26,9 25 19 38 - 76 - 51 -
25 1 33,7 32 22 38 25 76 51 56 41
32 1.1 / 4 42,4 38 25 48 32 95 64 70 52
40 1.1 / 2 48.3 45 29 57 38 114 76 83 62
50 2 60.3 57 35 76 51 152 102 106 81
65 2.1 / 2 76,1 (73) 76 44 95 64 190 127 132 100
80 3 88,9 89 51 114 76 229 152 159 121
90 3.1 / 2 101.6 - 57 133 89 267 178 184 140
100 4 114.3 108 64 152 102 305 203 210 159
125 5 139,7 133 79 190 127 381 254 262 197
150 6 168,3 159 95 229 152 457 305 313 237
200 8 219.1 219 127 305 203 610 406 414 313
250 10 273 273 159 381 254 762 508 518 391
300 12 323,9 325 190 457 305 914 610 619 467
350 14 355.6 377 222 533 356 1067 711 711 533
400 16 406.4 426 254 610 406 1219 813 813 610
450 18 457,2 478 286 686 457 1372 914 914 686
500 20 508 529 318 762 508 1524 1016 1016 762
550 22 559 - 343 838 559 1676 1118 1118 838
600 24 610 630 381 914 610 1829 1219 1219 914
650 26 660 - 406 991 660 1982 1320

Uwaga:

1. Lepiej nie wybierać liczby w nawiasach

2. Preferowany wybór serii A

700 28 711 720 438 1067 711 2134 1422
750 30 762 - 470 1143 762 2286 1524
800 32 813 820 502 1219 813 2438 1626
850 34 864 - 533 1295 864 2590 1728
900 36 914 920 565 1372 914 2744 1828
950 38 965 - 600 1448 965 2896 1930
1000 40 1016 1020 632 1524 1016 3048 2032
1050 42 1067 - 660 1600 1067 3200 2134
1100 44 1118 1120 695 1676 1118 3352 2236
1150 46 1168 - 727 1753 1168 3506 2336
1200 48 1220 1220 759 1829 1219 3658 2440

Waga w przybliżeniu:

DN CAL OD fa b 5S 10S 20S 40S 80S 120S
15 1/2 18 21.3 38 16 0,04 0,05 0,05 0,06 0,059 0,063 0,06 0,08 0,08 0,10
20 3/4 25 26.7 38 0,06 0,06 0,07 0,08 0,08 0,09 0,09 0,10 0,13 0,13
25 1 32 33.4 38 16 0,08 0,08 0,12 0,13 0,13 0,135 0,14 0,14 0,18 0,19
32 1.1 / 4 38 42.2 48 20 0,11 0,13 0,18 0,21 0,21 0,24 0,23 0,26 0,31 0,35
40 1.1 / 2 45 48.3 57 24 0,16 0,17 0,26 0,28 0,30 0,32 0,33 0,35 0,44 0,48
50 2 57 60.3 76 32 0,28 0,29 0,45 0,47 0,59 0,61 0,62 0,66 0,95 0,90
65 2.1 / 2 73 76.1 95 40 0,55 0,57 0,80 0,83 0,96 1,1 1,25 1,31 1,72 1,80
80 3 89 114 47 0,80 1.17 1.6 2.06 2,86
90 3.1 / 2 101.6 133 55 1,08 1.57 2.1 2,74 3,82
100 4 108 114.3 152 63 1,31 1,39 1,01 2,03 2,65 2,87 3,54 3,76 5,13 5,46 6,27 6,68
125 5 133 141,3 139,7 190 79 2,68 2,82 2,87 3,24 3,45 3,41 4,81 5,12 5,06 6,16 6,54 6,47 8,71 9,25 9,14 11,3 12,0 11,9
150 6 159 168,3 165,2 229 95 3,85 4,10 4,03 4,69 4,96 4,87 6,97 7,38 7,24 9,56 10,1 9,95 14,4 15,3 15,0 18,6 19,8 19,4
200 8 219 216,3 305 126 7,15 7,05 9,65 9,53 16.1 15.9 20,4 20,1 31,0 30,5 43,1 42,5
250 10 273 267,4 381 128 13,7 13,2 16,7 16,3 25,8 24,6 36,2 35,4 57,2 56,2 79,7 77,6
300 12 325 323,9 318,5 457 189 23,0 22,6 22,3 26,1 26,0 25,5 36,1 36,0 35,3 55,7 55,5 56,1 95,2 94,8 92,7 133 133 132
350 14 377 355,6 533 221 30,8 29,0 36,9 34,7 60,2 56,7 83,1 78,2 147 138 202 189
400 16 426 406,4 610 253 41,8 39,9 47,7 45,5 78,0 74,3 122 116 211 201 280 267
450 18 478 457,2 686 284 52,9 50,5 60,3 57,7 87,7 83,8 175 167 301 287 422 403
500 20 529 508 762 316 74,2 71,3 84,9 81,5 146 140 242 232 414 398 577 552
550 22 559 838 347 86.3 98,8 169 307 694
600 24 630 610 914 379 122 118 141 137 209 202 379 367 657 638 951 918
650 26 660 991 410 315
700 28 720 711 1067 442 371 366
750 30 762 1143 473 214 264 421
800 32 820 813 1219 506 484 480 663 657
850 34 864 1295 537 542 742
900 36 920 914 1372 568 612 608 914 908
