Precyzyjne wyrównanie końcówek z stali nierdzewnej MSS SP-43

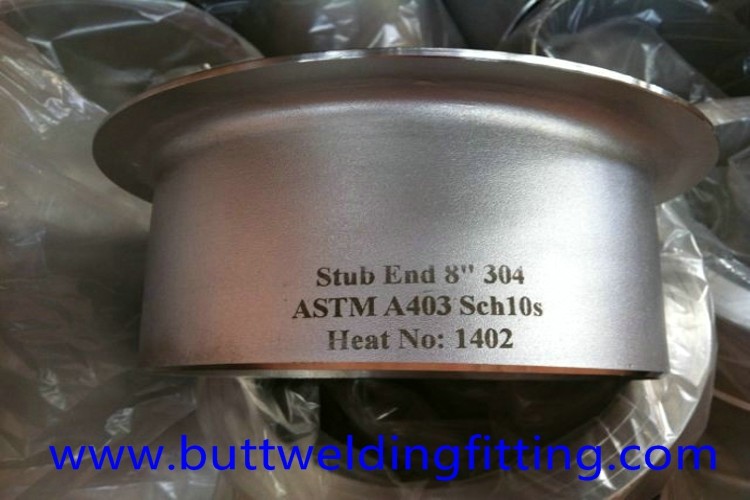

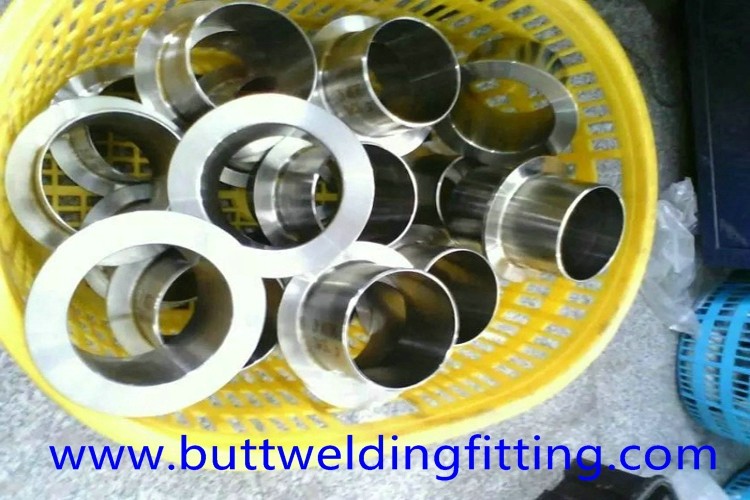

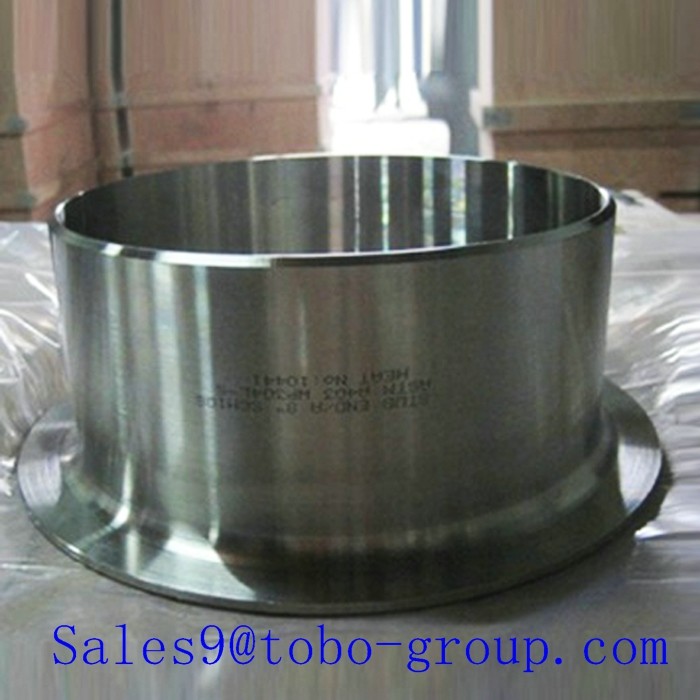

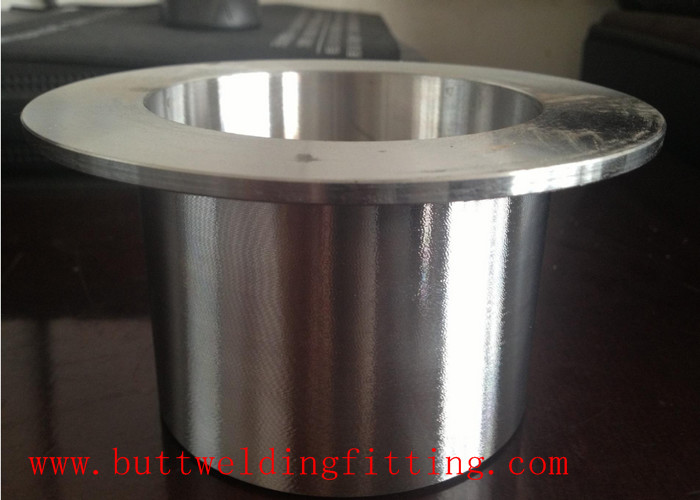

  • Precise Alignment Stainless Steel Stub Ends MSS SP-43
  • Precise Alignment Stainless Steel Stub Ends MSS SP-43
  • Precise Alignment Stainless Steel Stub Ends MSS SP-43
  • Precise Alignment Stainless Steel Stub Ends MSS SP-43
  • Precise Alignment Stainless Steel Stub Ends MSS SP-43
Miejsce pochodzenia Chiny
Nazwa handlowa Tobo
Orzecznictwo ISO 9001:2015, SGS, BV
Numer modelu SS-STUBEND-SP43
Minimalne zamówienie 1 sztuka
Cena USD 3-58 / Piece (Depends on material and size)
Szczegóły pakowania Skrzynie ze sklejki lub palety drewniane z folią wodoodporną, standard eksportowy
Czas dostawy 10-30 dni w zależności od ilości
Zasady płatności Akredytywa, T/T, Western Union
Możliwość Supply 30 000 sztuk miesięcznie
Szczegóły Produktu
Nazwa produktu Precyzyjne dopasowanie Końcówki ze stali nierdzewnej Aplikacja precyzyjne orurowanie instrumentów
Tolerancja wymiarowa MSS SP-43 klasa A (wąska tolerancja) Standard MSS SP-43
Klasa materiału SS304, SS304L, SS316, SS316L Zakres rozmiarów 1/2 cala do 24 cali
Grubość ścianki Sch5 do Sch160 Wykończenie powierzchni Gładka obrobiona powierzchnia
Podkreślić

Precyzyjne dopasowanie

,

Mss Sp-43 Stub End

,

łączniki rurowe o wąskiej tolerancji
Zostaw wiadomość
opis produktu
Precyzyjne końcówki spawane doczołowo ze stali nierdzewnej MSS SP-43
Przegląd produktu

Precyzyjne końcówki spawane doczołowo ze stali nierdzewnej są produkowane zgodnie z klasą A normy MSS SP-43 z wąskimi tolerancjami, zapewniając dokładność wymiarową wymaganą w precyzyjnych systemach rurowych. W zastosowaniach, gdzie kluczowe jest idealne dopasowanie kołnierzy i jednolita grubość ścianki, końcówki te minimalizują naprężenia podczas instalacji i zapewniają niezawodną szczelność.

Każde złącze jest obrabiane CNC po uformowaniu, aby uzyskać precyzyjną kontrolę powierzchni kołnierza, średnicy wewnętrznej i zewnętrznej. Ten poziom dokładności umożliwia szybkie dopasowanie otworów na śruby do kołnierzy luźnych i zapewnia połączenia wolne od niezgodności kątowej i naprężeń uszczelki. Wykonane ze stali nierdzewnej SS304 i SS316L, nasze precyzyjne końcówki spawane doczołowo są preferowanym wyborem dla linii instrumentacyjnych, pakietów montowanych na ramie i systemów procesowych o wysokiej integralności, gdzie dokładność pomiarów i szczelność mają znaczenie.

Specyfikacje
Norma MSS SP-43 (Tolerancja klasy A)
Klasa materiału SS304, SS304L, SS316, SS316L
Zakres rozmiarów 1/2 cala do 24 cali
Grubość ścianki Sch5S do Sch160
Obróbka Precyzyjna obróbka CNC
Typ połączenia Spawanie doczołowe
Wykończenie powierzchni Gładka powierzchnia obrobiona
Certyfikacja ISO 9001:2015
Kluczowe cechy
  • Tolerancja klasy A normy MSS SP-43 zapewnia precyzyjną kontrolę wymiarową
  • Powierzchnie obrabiane CNC gwarantują dokładne osadzenie i dopasowanie kołnierza
  • Minimalizuje naprężenia podczas instalacji i zmienność docisku uszczelki
  • Jednolita grubość ścianki dla równomiernego rozkładu ciśnienia
  • Szybkie dopasowanie otworów na śruby skraca czas instalacji
  • Idealne do pakietów montowanych na ramie i prefabrykowanych konstrukcji rurowych
  • Kompletne raporty z inspekcji z każdą dostawą
Zastosowania
  • Precyzyjne rurociągi instrumentacyjne i sterujące
  • Pakiety procesowe montowane na ramie
  • Wysokowydajne linie chemiczne i farmaceutyczne
  • Systemy rurowe modułowe i prefabrykowane
  • Urządzenia do procesów półprzewodnikowych i czystych
Zapewnienie jakości

Precyzyjna produkcja wymaga precyzyjnych pomiarów. Nasz zespół inspekcyjny wykorzystuje skalibrowane suwmiarki, średnicówki i optyczne przyrządy pomiarowe do weryfikacji każdego krytycznego wymiaru zgodnie z wymaganiami klasy A normy MSS SP-43. Każde złącze jest indywidualnie sprawdzane pod kątem owalności, zmienności grubości ścianki i prostopadłości powierzchni kołnierza. System zarządzania jakością posiada certyfikat ISO 9001:2015, a my prowadzimy pełną dokumentację dotyczącą identyfikowalności partii. Dzięki dedykowanym możliwościom obróbki CNC i 15-letniemu doświadczeniu w produkcji precyzyjnych złączek rurowych, konsekwentnie dostarczamy końcówki spawane o wąskich tolerancjach dla wymagających projektów w Europie, Ameryce i Azji.

Najczęściej zadawane pytania
P1: Co oznacza tolerancja klasy A normy MSS SP-43?
O: MSS SP-43 definiuje dwie klasy tolerancji dla spawanych doczołowo złączek ze stali nierdzewnej. Klasa A zapewnia ciaśniejsze tolerancje wymiarowe, odpowiednie do zastosowań precyzyjnych, podczas gdy klasa B dopuszcza nieco szersze tolerancje do zastosowań ogólnych. Nasze precyzyjne końcówki spawane doczołowo są produkowane zgodnie z klasą A.
P2: Jak precyzyjne dopasowanie wpływa na instalację?
O: W przypadku złączek o precyzyjnym dopasowaniu, powierzchnia kołnierza jest idealnie prostopadła do osi rury, a średnica wewnętrzna jest współosiowa. Eliminuje to niezgodność kątową, zmniejsza naprężenia uszczelki i sprawia, że dopasowanie otworów na śruby jest szybkie i bezproblemowe.
P3: Czy można obrabiać końcówki spawane doczołowo do niestandardowych tolerancji?
O: Tak. W przypadku specjalnych projektów możemy obrabiać końcówki spawane doczołowo do tolerancji ciaśniejszych niż klasa A normy MSS SP-43. Prosimy o przesłanie rysunku lub wymagań dotyczących tolerancji do oceny.
P4: Czy te złączki nadają się do zastosowań o wysokiej czystości?
O: Tak, końcówki spawane doczołowo SS316L o precyzyjnym dopasowaniu z gładkimi powierzchniami obrobionymi nadają się do zastosowań o wysokiej czystości i procesach czystych. Możliwe jest dodanie polerowania elektrolitycznego do zastosowań w przemyśle półprzewodnikowym i farmaceutycznym.
