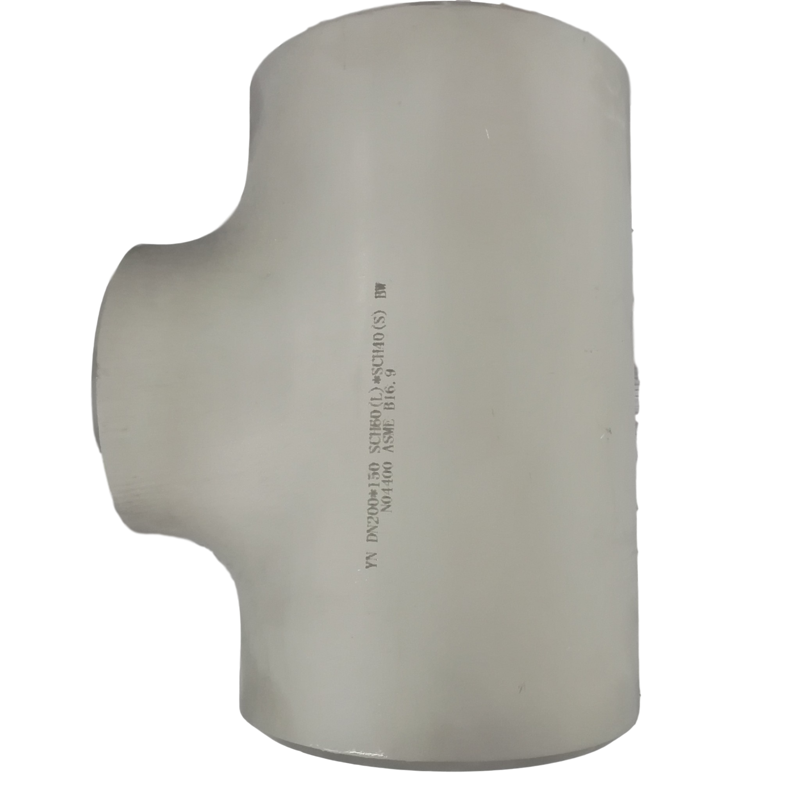

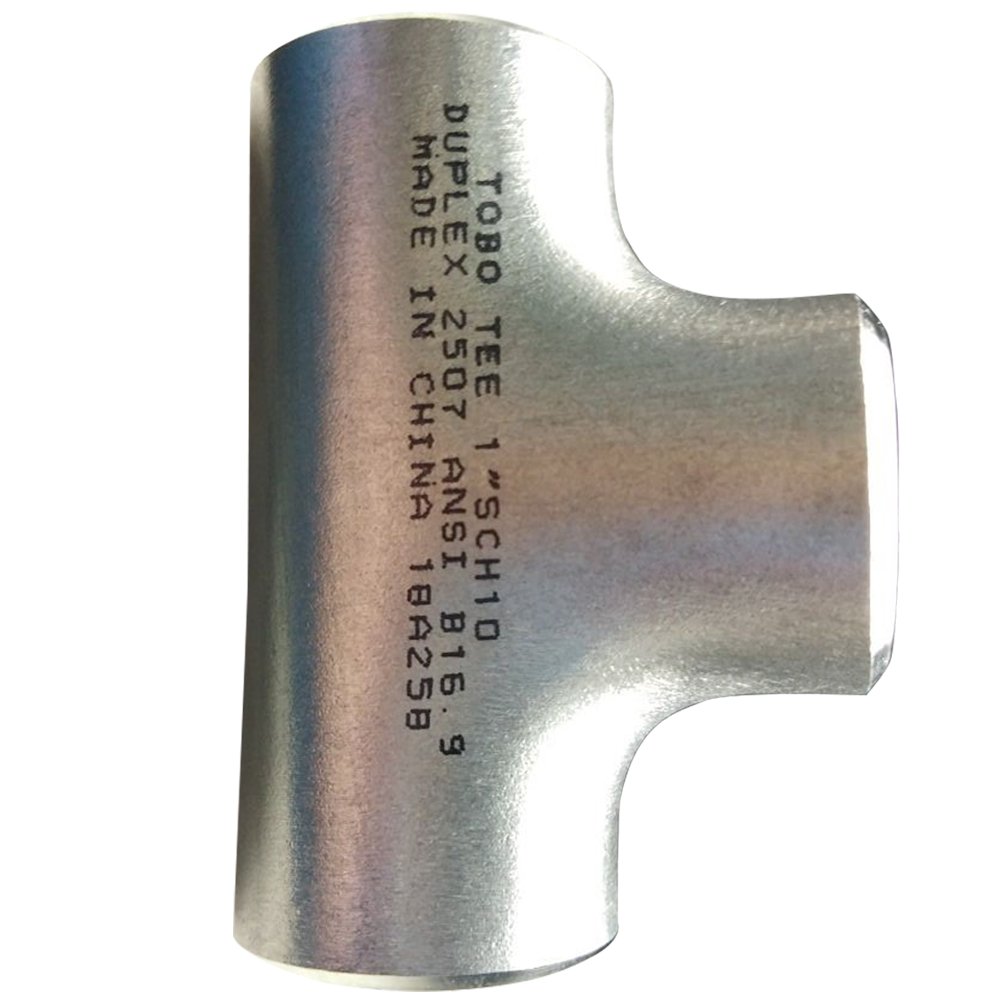

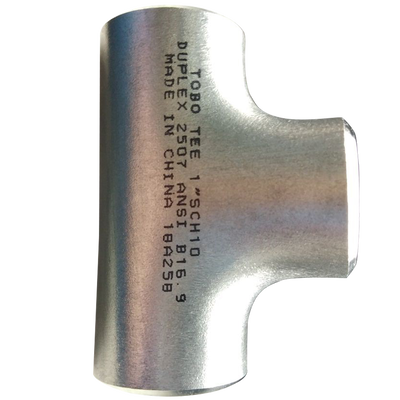

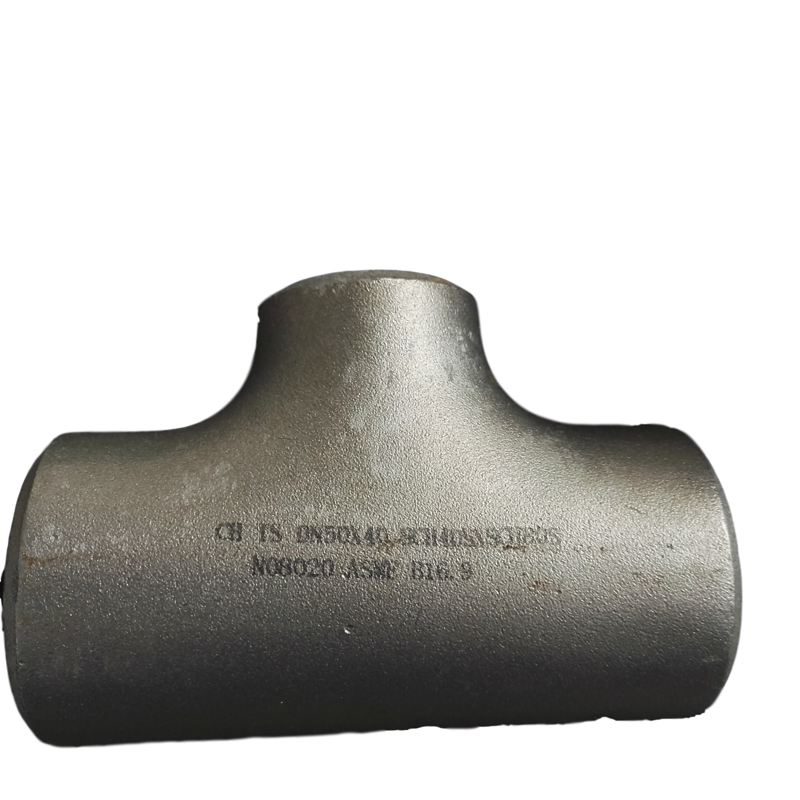

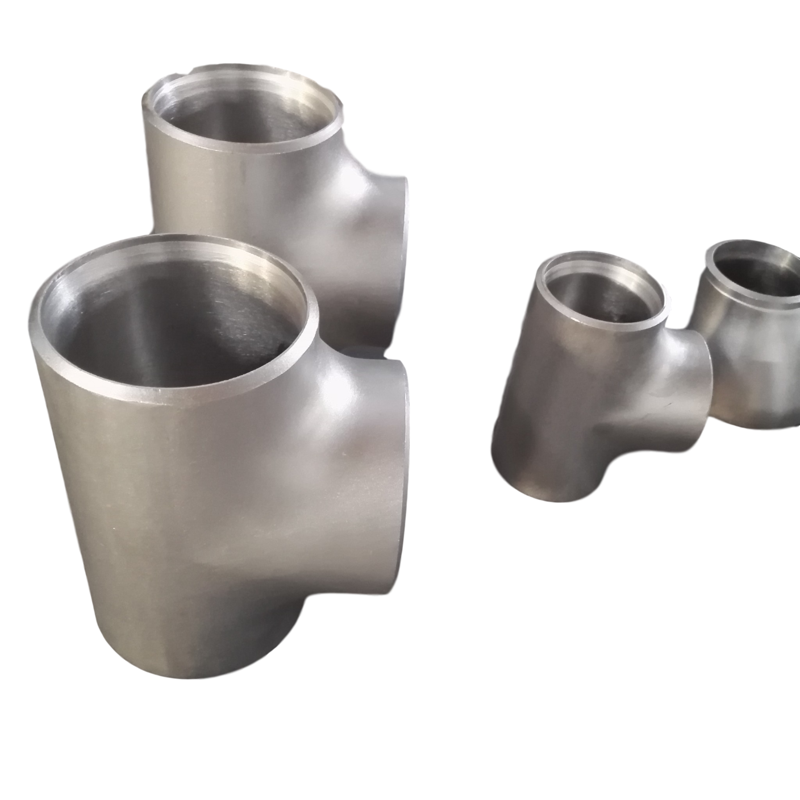

Trójnik redukcyjny do spawania doczołowego ze stali nierdzewnej klasy 600 pod wysokim ciśnieniem ASTM A403 WP304L
| Miejsce pochodzenia | Zhejiang, Chiny |
|---|---|
| Nazwa handlowa | WNRLN |
| Orzecznictwo | ISO 9001:2015, ASME B16.9 Compliant |
| Numer modelu | HP600-RT-WP304L |
| Minimalne zamówienie | 10 sztuk |
| Cena | USD 18-200 / Piece |
| Szczegóły pakowania | Nadające się do żeglugi drewniane skrzynie z indywidualną ochroną mocowania |
| Czas dostawy | 5-7 dni roboczych na zapasy, 15-25 dni na produkcję |
| Zasady płatności | T/T, L/C, Western Union |
| Możliwość Supply | 8000 sztuk miesięcznie |
Szczegóły Produktu
| Nazwa produktu | Trójnik redukcyjny wysokociśnieniowy ze stali nierdzewnej klasy 600 | Klasa ciśnienia | Klasa 600 (PN100) |
|---|---|---|---|
| Klasa materiału | ASTM A403 WP304L | Typ | Trójnik redukcyjny (trójnik nierówny) |
| Grubość ścianki | SCH80 / SCH80S / SCH160 | Aplikacja | Para wysokociśnieniowa, układy hydrauliczne, proces rafineryjny, wtrysk substancji chemicznych |
| Podkreślić | Trójnik redukujący wysokie ciśnienie,Kolano 600 ze stali nierdzewnej,Złączka spawana doczołowo WP304L |
||
opis produktu
Trójnik redukcyjny spawany doczołowo ze stali nierdzewnej klasy ciśnieniowej 600 ASTM A403 WP304L
Ten Trójnik redukcyjny spawany doczołowo ze stali nierdzewnej klasy ciśnieniowej 600 jest zaprojektowany i wyprodukowany tak, aby wytrzymać wymagające warunki pracy w rurociągach wysokociśnieniowych. Wykonany ze stali nierdzewnej austenitycznej ASTM A403 klasy WP304L, ten trójnik redukcyjny o klasie ciśnieniowej 600 jest zgodny z normami wymiarowymi ASME B16.9, a jego parametry ciśnienia i temperatury są zgodne ze specyfikacją dopasowania kołnierzy ASME B16.5 klasy 600.
Konfiguracja redukcyjna umożliwia płynne przejście średnicy w połączeniach odgałęzień, przy jednoczesnym zachowaniu pełnej integralności ciśnieniowej. Każdy trójnik redukcyjny spawany doczołowo ze stali nierdzewnej klasy ciśnieniowej 600 posiada zoptymalizowaną grubość ścianki do przenoszenia ciśnienia, precyzyjne przygotowanie czoła do spawania oraz pełne wyżarzanie roztworowe, aby zapewnić jednorodne właściwości mechaniczne. Ten kształtka jest przeznaczona do zastosowań obejmujących linie pary wysokociśnieniowej, systemy hydrauliczne i rurociągi procesowe, gdzie niezawodne utrzymanie ciśnienia jest kluczowe.
Specyfikacje techniczne
| Parametr | Specyfikacja |
|---|---|
| Klasa materiału | ASTM A403 WP304L / UNS S30403 / 1.4307 |
| Klasa ciśnieniowa | Klasa 600 (odpowiednik PN100 wg EN 1092-1) |
| Typ | Trójnik redukcyjny (trójnik nierówny) |
| Zakres rozmiarów | 1/2" - 24" (DN15 - DN600) |
| Grubość ścianki | SCH80 / SCH80S / SCH160 (zgodnie z wymaganiami rozmiaru) |
| Norma | ASME B16.9, ASTM A403, klasa ciśnieniowa ASME B16.5 |
| Produkcja | Bezszwowy (do 24"), spawany (od 26") |
| Przygotowanie czoła | Czoło fazowane wg ASME B16.25, 37.5° ±2.5° |
| Testy | Próba ciśnieniowa, dostępne badanie radiograficzne (RT) |
| Zakres temperatur | -196°C do +400°C (zgodnie z tabelami redukcji ciśnienia) |
Kluczowe zalety i pola zastosowań
- Certyfikowana klasa ciśnieniowa 600: Każdy trójnik redukcyjny spawany doczołowo ze stali nierdzewnej klasy ciśnieniowej 600 jest zaprojektowany z grubością ścianki odpowiednią dla klasy ciśnieniowej PN100/Klasa 600, potwierdzoną próbą ciśnieniową przy 1,5-krotnym ciśnieniu znamionowym
- Niezawodne przejście średnicy: Konstrukcja redukcyjna umożliwia płynne przejście przepływu z większej rury głównej do mniejszego odgałęzienia, minimalizując turbulencje przepływu i erozję w punkcie połączenia odgałęzienia pod warunkami wysokiego ciśnienia
- Systemy pary wysokociśnieniowej: Nadaje się do sieci dystrybucji pary przegrzanej w elektrowniach i zakładach przemysłowych wymagających utrzymania ciśnienia klasy 600
- Systemy hydrauliczne i pneumatyczne: Zaprojektowany do dystrybucji oleju hydraulicznego i gazu sprężonego pod wysokim ciśnieniem, z potwierdzoną integralnością ciśnieniową i szczelnością
- Jednostki procesowe w rafineriach: Idealny do rurociągów hydroprocesów, reformingu katalitycznego i innych jednostek procesowych w rafineriach pracujących pod podwyższonym ciśnieniem
- Systemy wtrysku chemicznego: Spełnia wymagania dotyczące linii wtrysku i dozowania chemikaliów pod wysokim ciśnieniem w zakładach petrochemicznych i na platformach offshore
Często zadawane pytania
P: Co oznacza klasa ciśnieniowa 600 dla trójnika redukcyjnego spawanego doczołowo ze stali nierdzewnej?
O: Klasa ciśnieniowa 600 dla naszego trójnika redukcyjnego spawanego doczołowo ze stali nierdzewnej odpowiada systemowi ciśnienia i temperatury zdefiniowanemu w ASME B16.5 dla kołnierzy klasy 600. W temperaturze otoczenia (do 38°C) maksymalne dopuszczalne ciśnienie robocze dla klasy 600 wynosi około 102 bar (1480 psi) dla materiału WP304L. Wraz ze wzrostem temperatury pracy dopuszczalne ciśnienie maleje zgodnie z tabelami redukcji ciśnienia. Nasze kształtki trójnikowe redukcyjne spawane doczołowo ze stali nierdzewnej klasy ciśnieniowej 600 posiadają proporcjonalnie grubsze ścianki (zazwyczaj SCH80 lub SCH160 dla mniejszych rozmiarów), aby utrzymać pełne ciśnienie klasy 600. Każda kształtka jest zaprojektowana tak, aby dorównywać możliwościom ciśnieniowym połączeń kołnierzowych klasy 600, zapewniając integralność ciśnieniową całego systemu.
P: Czy można dostarczyć trójniki redukcyjne wysokociśnieniowe o niestandardowych kombinacjach rozmiarów?
O: Tak, produkujemy niestandardowe trójniki redukcyjne spawane doczołowo ze stali nierdzewnej klasy ciśnieniowej 600 o niestandardowych kombinacjach rozmiarów określonych przez klienta. Typowe konfiguracje redukcyjne obejmują 6"x4", 8"x6", 10"x8", 12"x6" i inne niestandardowe kombinacje. Każdy niestandardowy trójnik redukcyjny jest zaprojektowany z odpowiednim wzmocnieniem na skrzyżowaniu odgałęzienia zgodnie z zasadami wymiany powierzchni ASME B16.3, gdy ma to zastosowanie. Grubość ścianki odgałęzienia jest odpowiednio dobrana do mniejszej średnicy, przy jednoczesnym zachowaniu pełnej klasy ciśnieniowej 600. Wszystkie niestandardowe projekty są poparte naszą weryfikacją inżynierską i walidacją poprzez próbę ciśnieniową.
P: Jaka jest różnica między SCH80 a klasą 600 dla trójników spawanych doczołowo?
O: Harmonogram (SCH80, SCH160) określa grubość ścianki dla danej wielkości rury, podczas gdy klasa 600 określa parametry ciśnienia i temperatury. W przypadku naszych trójników redukcyjnych spawanych doczołowo ze stali nierdzewnej klasy ciśnieniowej 600, grubość ścianki SCH80 dla NPS 1/2"-8" zazwyczaj spełnia wymagania klasy 600, podczas gdy większe rozmiary mogą wymagać SCH160 lub niestandardowej grubości ścianki, aby spełnić parametry ciśnieniowe klasy 600. Związek między harmonogramem a klasą zależy od klasy materiału, rozmiaru i temperatury. Przeprowadzamy weryfikację inżynierską dla każdej kombinacji rozmiaru i harmonogramu, aby potwierdzić zgodność z klasą 600. Nasz zespół techniczny może dostarczyć odpowiednią rekomendację grubości ścianki w oparciu o Twoje specyficzne warunki projektowe, w tym ciśnienie, temperaturę i dopuszczalną korozję.
