Wykonanie wykładni w systemie 3D

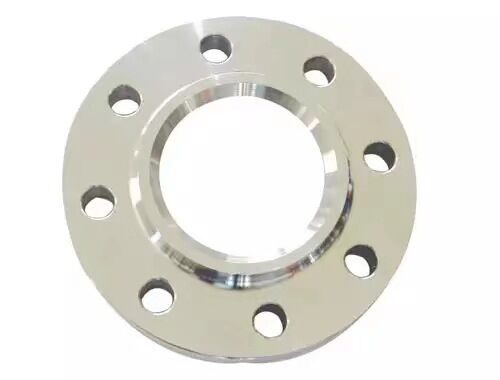

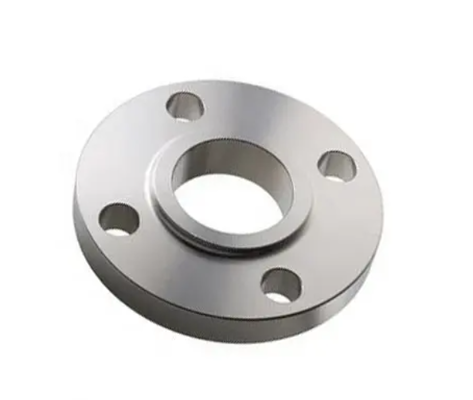

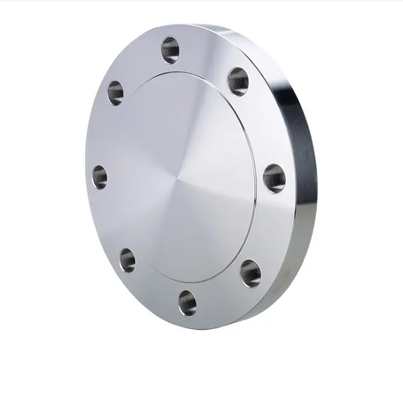

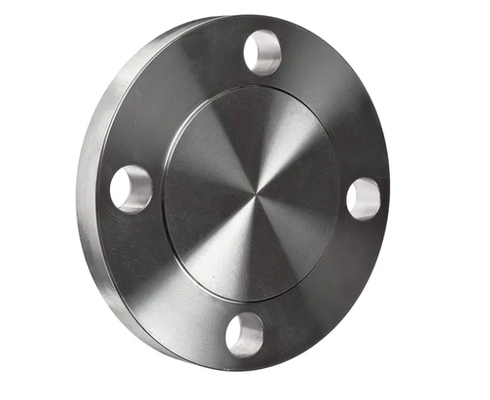

Szczeliny stalowe kuwane z kompletną dokumentacją techniczną

Rozumiemy, że profesjonalni inżynierowie i menedżerowie projektów wymagają więcej niż tylko produktu;potrzebują kompleksowej dokumentacji technicznej w celu zapewnienia bezproblemowej integracji z systemami rurKażda kształtowana stalowa obudowa z naszej linii produkcyjnej towarzyszy kompletnej dokumentacji technicznej obejmującej wymiarowe rysunki CAD, modele 3D,wykresy obliczania momentu obrotowego śruby, certyfikatów badań materiałów (MTC) i raportów badań nieniszczących (NDT).i zapewnia pełną identyfikowalność audytów zapewniania jakości.

Nasze wsparcie w zakresie dokumentacji technicznej obejmuje cały cykl życia produktu, od specyfikacji projektowania poprzez instalację i uruchomienie.dostarczamy wstępne rysunki wymiarowe, aby potwierdzić wymiary brzytówPo potwierdzeniu zamówienia dostarczamy certyfikowane rysunki CAD, które odzwierciedlają specyficzną klasę materiału, klasę ciśnienia i wymagania w zakresie wyłożenia.Model 3D STEP umożliwia zespołowi inżynierowi integrację naszej płaszczyzny bezpośrednio z rysunkami izometrycznymi rur i modeli analizy naprężenia bez ręcznego odtwarzaniaPo dostarczeniu przewodnik momentu obrotowego śruby zapewnia prawidłowe ściskanie uszczelnienia i eliminuje ryzyko niedostatecznego lub nadmiernego momentu obrotowego podczas montażu w terenie.

Dlaczego dokumentacja techniczna ma znaczenie w zakupie flensów

• Eliminuje błędy wymiarowe:Rysunki CAD z dokładną średnicą koła śruby, zewnętrzną średnicą brzytki, podniesioną wysokością twarzy i wymiarami węzła zapobiegają niezgodnym połączeniom i kosztownym modyfikacjom pola
• Akceleracja inżynierii:Wcześnie zweryfikowane modele 3D zmniejszają czas, jaki zespół projektowy spędza na odtwarzaniu części dostawcy, bezpośrednio skracając czas realizacji projektu
• Zapewnia prawidłową instalację:W tabeli momentu obrotowego śruwa określono wartości momentu obrotowego smarowanego i niesmarowanego dla każdego rozmiaru śruwa i typu uszczelnienia, zapobiegając zarówno wyciekowi z powodu niedostatecznego momentu obrotowego, jak i kruszeniu uszczelnienia z powodu nadmiernego momentu obrotowego
• Wspiera zgodność z przepisami:Pełna certyfikacja EN 10204 3.2 z inspekcją ze strony trzeciej spełnia wymogi PED 2014/68/UE, ASME B31.3, oraz innych międzynarodowych dyrektywach dotyczących urządzeń ciśnieniowych
• Umożliwia śledzenie cyklu życia:Każda kołnierz jest opatrzona unikalnym numerem cieplnym, który można wyśledzić do MTC, pokazując skład chemiczny, właściwości mechaniczne i zapisy o obróbce cieplnej
• Zmniejsza ryzyko projektu:Kompletna dokumentacja eliminuje ryzyko instalacji niezgodnych z wymogami kołnierzy, które mogą prowadzić do katastrofalnych awarii, kar regulacyjnych lub opóźnień w realizacji projektu

Częste pytania

P: Jakie formaty plików CAD dostarczacie i czy mogę poprosić o indywidualne widoki rysunków?

O: Dostarczamy jako standardowe rysunki z wymiarami PDF, dostępne w formacie DWG i DXF na żądanie.Niestandardowe widoki, takie jak szczegóły profilu węzła, strefy tolerancji otworów i szczegóły przygotowania zwojowego zakrętu można dodać na żądanie bez dodatkowej opłaty.Typowy czas realizacji zamówienia na zamówienie wynosi 1-2 dni robocze od potwierdzenia zamówienia.

P: Jak wykorzystać wykres momentu obrotowego śruby do instalacji w terenie?

Odpowiedź: Nasz wykres momentów śrub jest zorganizowany według wielkości kołnierza, klasy ciśnienia i rodzaju uszczelnienia.wartość momentu obrotowego smarowanego (wykorzystując tłuszcz z dysulfidem molibdenu)Wykres zawiera również zalecaną sekwencję zaciśnienia: trzyprzechodnie zaciśnięcie krzyżowe przy 30%, 60% i 100% docelowego momentu obrotowego.Zaleca się ostatnią kontrolę w kierunku ruchu wskazówek zegara w celu zweryfikowania jednolitego załadunkuZapewniamy również wskazówki dotyczące napięcia hydraulicznego dla rozmiarów powyżej 24 cali, gdzie tradycyjne klucze obrotowe stają się niepraktyczne.

P: Czy zapewniacie certyfikację EN 10204 3.2 z inspekcją ze strony strony trzeciej?

O: Tak, certyfikat EN 10204 typu 3.2 z inspekcją przez TUV, SGS, Bureau Veritas lub Lloyd's Register jest dostępny na żądanie.,Wyniki analizy chemicznej, inspekcji NDT i inspekcji wymiarowej.Certyfikat 2 zapewnia najwyższy poziom niezależnego zapewnienia i jest zazwyczaj wymagany dla urządzeń ciśnieniowych objętych PED 2014/68/UE Kategoria III i IVProszę określić wymagania dotyczące inspekcji ze strony strony trzeciej w momencie zamówienia, aby umożliwić planowanie.
