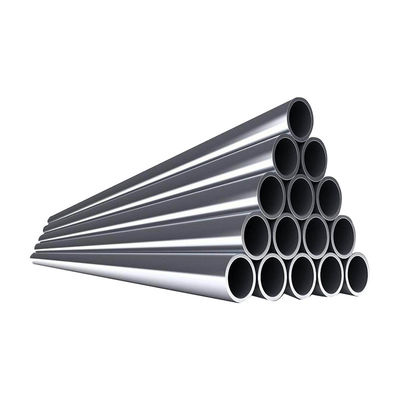

Inconel 625 Nichel Alloy Seamless Pipe Offshore Subsea Sour Service NACE MR0175 Certyfikowany

Bezszwowa rura ze stopu niklu Inconel 625 do zastosowań podmorskich w środowisku kwaśnym

Bezszwowa rura ze stopu niklu Inconel 625 (UNS N06625, EN 2.4856) jest standardowym materiałem branżowym dla krytycznychzastosowań podmorskich w środowisku kwaśnym gdzie konwencjonalne stale nierdzewne, a nawet gatunki duplex, nie są w stanie sprostać połączonym wyzwaniom wysokiego ciśnienia cząstkowego siarkowodoru (H2S), ekstremalnych stężeń chlorków i podwyższonych temperatur występujących podczas produkcji ropy i gazu na głębokich wodach. Unikalny skład niklowo-chromowo-molibdenowo-niobowy zapewnia wyjątkową odporność na korozję wżerową i szczelinową spowodowaną chlorkami, pękanie pod wpływem naprężeń siarczkowych oraz utlenianie w wysokich temperaturach, co czyni go preferowanym materiałem do stosowania w podmorskich łącznikach głowic odwiertów, liniach wtrysku chemikaliów, rurach do wtrysku metanolu, liniach sterowania hydraulicznego i połączeniach aparatury procesowej w podmorskich systemach produkcyjnych pracujących na głębokościach przekraczających 3000 metrów.

W pełni certyfikowana zgodnie z NACE MR0175/ISO 15156-3 do zastosowań w środowisku kwaśnym bez ograniczeń środowiskowych do maksymalnych przetestowanych ciśnień cząstkowych H2S (Poziom VII), bezszwowa rura Inconel 625 eliminuje ryzyko pękania pod wpływem naprężeń siarczkowych, które ogranicza zastosowanie stali nierdzewnych duplex i super duplex w agresywnych środowiskach kwaśnych. Każda rura przechodzi wyżarzanie roztworowe w temperaturze 1090-1200 stopni Celsjusza, a następnie szybkie hartowanie w celu uzyskania określonych właściwości mechanicznych i odporności na korozję, zweryfikowanych przez pełną analizę chemiczną, badanie wytrzymałości na rozciąganie, pomiar twardości (maksymalnie 35 HRC zgodnie z NACE), badanie korozji międzykrystalicznej zgodnie z ASTM G28 Metoda A oraz 100% identyfikację materiału (PMI) za pomocą spektroskopii fluorescencji rentgenowskiej. Cała dokumentacja, w tym Certyfikat Badania Młyna (EN10204 3.1), certyfikat zgodności z NACE oraz raporty z badań korozyjnych, jest dostarczana w języku angielskim do weryfikacji projektu przez klienta i przeglądu regulacyjnego.

Specyfikacje techniczne

Kluczowe zalety dla zastosowań podmorskich w środowisku kwaśnym

• Odporność na korozję naprężeniową spowodowaną chlorkami: W przeciwieństwie do stali nierdzewnych austenitycznych, które są podatne na korozję naprężeniową spowodowaną chlorkami powyżej 60 stopni Celsjusza, Inconel 625 jest praktycznie odporny na korozję naprężeniową spowodowaną chlorkami we wszystkich praktycznych temperaturach pracy, zapewniając bezwarunkową niezawodność dla sprzętu podmorskiego, gdzie nie można uniknąć kontaktu z wodą morską lub wodą złożową.
• NACE MR0175 Poziom VII dla środowiska kwaśnego: Certyfikowany do najcięższych warunków pracy w środowisku kwaśnym bez ograniczeń środowiskowych dotyczących ciśnienia cząstkowego H2S, stężenia chlorków lub pH w zakresie testowanym, eliminując niepewność pękania pod wpływem naprężeń siarczkowych, która ogranicza zastosowanie stali nierdzewnych duplex i super duplex w agresywnych środowiskach produkcji głębokowodnej.
• Odporność na korozję szczelinową w wodzie morskiej: Wartość PREN przekraczająca 50 (w porównaniu do 34 dla duplex 2205 i 24 dla 316L) gwarantuje brak korozji szczelinowej w stojącej wodzie morskiej we wszystkich temperaturach do co najmniej 40 stopni Celsjusza, co jest kluczowe dla sprzętu podmorskiego, którego nie można badać ani konserwować po instalacji.
• Szeroki zakres temperatur: Od kriogenicznych temperatur LNG minus 196 stopni Celsjusza do ciągłej pracy w wysokich temperaturach do 980 stopni Celsjusza w celu zapewnienia odporności na utlenianie, Inconel 625 utrzymuje swoje właściwości mechaniczne i odporność na korozję w zakresie temperatur nieosiągalnym dla żadnej stali nierdzewnej, wspierając zastosowania od kriogenicznego przetwarzania gazu po produkcję strumienia złożowego w wysokich temperaturach.
• Odporność na kruchość wodorową: Austenityczna struktura krystaliczna stopów niklu o budowie sieci regularnej ściennie centrowanej (FCC) zapewnia inherentnie niższą dyfuzyjność wodoru i wyższą rozpuszczalność w porównaniu do stali ferrytycznych i martenzytycznych, dramatycznie zmniejszając podatność na kruchość wodorową w katodowo chronionych komponentach podmorskich i środowiskach kwaśnych z atomowym ładowaniem wodoru.
• Odporność na zmęczenie i erozję-korozję: Wysoka szybkość umocnienia przez zgniot i umocnienie roztworowe przez molibden i niob zapewniają doskonałą odporność na erozję-korozję wywołaną przepływem w wielofazowych płynach produkcyjnych o dużej prędkości, zawierających piasek i cząstki stałe w podmorskich rurociągach i wewnętrznych częściach korpusów dławików.

Zastosowania

• Komponenty głowic odwiertów i drzewek bożonarodzeniowych: Linie wtrysku chemikaliów, rury do wtrysku metanolu, linie dostępu do przestrzeni pierścieniowej i rury sterowania hydraulicznego na podmorskich głowicach odwiertów i zespołach drzewek bożonarodzeniowych pracujących na głębokościach do 3000 metrów z bezpośrednim narażeniem na płyny złożowe zawierające H2S, CO2, chlorki i siarkę elementarną.
• Podmorskie kolektory i rurociągi: Rury instrumentalne o małej średnicy, linie impulsowe przetworników ciśnienia, iglice do wtrysku chemikaliów i rurociągi łączące systemy poboru próbek na podmorskich kolektorach produkcyjnych i zakończeniach rurociągów (PLET), wymagające zgodności z NACE i odporności na korozję w wodzie morskiej.
• Wiązki rur w kablach sterowniczych: Wiązki rur ze stali super duplex w kablach sterowniczych są coraz częściej zastępowane przez Inconel 625 dla głębokowodnych złóż o agresywnej chemii produkcji, zapewniając zwiększoną żywotność zmęczeniową podczas dynamicznej pracy kabli sterowniczych między wieżą FPSO a dnem morskim.
• Wyposażenie do uzupełniania odwiertów: Mandrele do wtrysku chemikaliów, obudowy zaworów do gazowego podnoszenia, rury linii sterowania zaworami bezpieczeństwa podpowierzchniowymi i enkapsulacja kabli do stałych mierników wgłębnych w odwiertach wysokociśnieniowych i wysokotemperaturowych (HPHT) z ciśnieniami cząstkowymi H2S i CO2 przekraczającymi odpowiednio 10 bar.
• Rurociągi procesowe na platformach: Wtrysk chemikaliów do uzdatniania wody złożowej, rurociągi doprowadzające surową wielofazową produkcję do separatorów testowych, linie spustowe bębnów rozdzielających dla płomieni i systemy zamkniętych spustów obsługujące agresywne płyny na platformach produkcyjnych i FPSO.

Często zadawane pytania

P: Dlaczego Inconel 625 jest określany do zastosowań podmorskich w środowisku kwaśnym zamiast stali nierdzewnej super duplex?
O: Chociaż stale nierdzewne super duplex, takie jak UNS S32750 (2507), oferują doskonałe połączenie wytrzymałości i odporności na korozję w wielu zastosowaniach podmorskich, mają one określone ograniczenia środowiskowe zgodnie z NACE MR0175/ISO 15156, które ograniczają ich stosowanie w surowych warunkach kwaśnych. Gatunki super duplex są ograniczone do około 0,1-0,2 bara ciśnienia cząstkowego H2S w temperaturze otoczenia z maksymalnie 10% solanką NaCl przy pH 4,5 lub wyższym. Inconel 625 nie podlega takim ograniczeniom środowiskowym zgodnie z NACE MR0175 Poziom VII, co czyni go domyślnym materiałem, gdy poziomy H2S, stężenia chlorków lub obecność siarki elementarnej przekraczają limity dla duplex. Ponadto, Inconel 625 zapewnia lepszą odporność na korozję szczelinową w wodzie morskiej (PREN powyżej 50 w porównaniu do 41 dla super duplex), co jest kluczowe dla sprzętu podmorskiego, którego nie można badać ani konserwować po instalacji.

P: Jaki jest typowy czas realizacji zamówienia na bezszwową rurę Inconel 625 i jaka dokumentacja jest dostarczana?
O: Standardowy czas realizacji produkcji bezszwowej rury Inconel 625 wynosi 20-35 dni roboczych od potwierdzenia zamówienia, w zależności od wymiarów, ilości i aktualnego harmonogramu produkcji młyna. Dostępność na magazynie młyna dla popularnych rozmiarów (od 1/2 cala do 4 cali NPS w SCH 40S i SCH 80S) może skrócić czas dostawy do 10-15 dni roboczych. Dokumentacja dostarczana z każdą przesyłką obejmuje: Certyfikat Badania Materiału zgodnie z EN10204 3.1 pokazujący skład chemiczny, wytrzymałość na rozciąganie i granicę plastyczności, wydłużenie, twardość i parametry obróbki cieplnej; certyfikat zgodności z NACE MR0175/ISO 15156; raport z identyfikacji materiału (PMI) dla 100% rur; raport z badania korozji międzykrystalicznej ASTM G28 Metoda A; raporty z badań ultradźwiękowych i prądów wirowych; certyfikat badania hydrostatycznego; oraz raport z inspekcji wymiarowej. Certyfikacja EN10204 3.2 z nadzorem inspektora strony trzeciej z DNV, ABS, Bureau Veritas lub Lloyd's Register jest dostępna na życzenie.

P: Jak Inconel 625 zachowuje się w wodzie morskiej z zastosowanym ochronnym prądem katodowym?
O: Inconel 625 jest w pełni kompatybilny z systemami ochrony katodowej (CP) powszechnie stosowanymi na konstrukcjach podmorskich i sprzęcie podmorskim. W przeciwieństwie do stali niskostopowych o wysokiej wytrzymałości, które są podatne na kruchość wodorową pod wpływem CP, lub stopów tytanu, które mogą ulegać tworzeniu wodorków przy bardzo ujemnych potencjałach, Inconel 625 utrzymuje swoje właściwości mechaniczne i odporność na korozję w warunkach CP. Wrodzona odporność na kruchość wodorową w połączeniu z wyjątkową odpornością na korozję w wodzie morskiej oznacza, że komponenty Inconel 625 mogą być bezpiecznie podłączone do tego samego systemu CP chroniącego konstrukcję ze stali węglowej bez konieczności izolacji elektrycznej. Upraszcza to projektowanie podmorskie, eliminując potrzebę stosowania złączy izolacji dielektrycznej oraz związane z nimi wymagania dotyczące konserwacji i inspekcji.

P: Czy wymagane jest obróbka cieplna po spawaniu (PWHT) dla rur Inconel 625 w środowisku kwaśnym?
