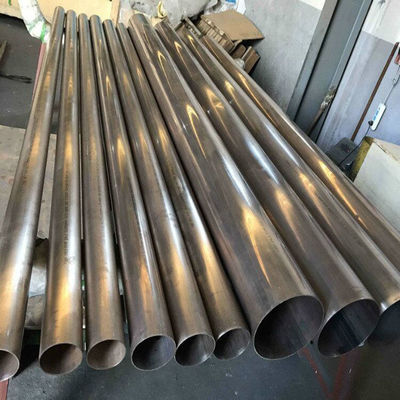

Wysokowydajna bezszwowa rura duplex ze stali nierdzewnej S31803 2205 do projektowania naczyń ciśnieniowych o cienkich ściankach

Rura bez szwu ze stali nierdzewnej duplex S31803 o wysokiej granicy plastyczności do projektowania cienkościennych naczyń ciśnieniowych

Rura bez szwu ze stali nierdzewnej duplex S31803 (powszechnie znana jako 2205, EN 1.4462) zapewnia około dwukrotnie większą granicę plastyczności niż konwencjonalna stal nierdzewna austenityczna 316L, umożliwiając inżynierom projektowanie naczyń ciśnieniowych, wymienników ciepła i systemów rurociągów procesowych o znacznie cieńszych ściankach. Przy minimalnej granicy plastyczności 450 MPa (65 ksi) w porównaniu do 170 MPa dla 316L, rura duplex S31803 pozwala na redukcję grubości ścianki o 30-50 procent przy zachowaniu identycznych parametrów ciśnieniowych zgodnie z zasadami projektowania ASME Boiler and Pressure Vessel Code Section VIII Division 1. To podejście do projektowania cienkościennych naczyń ciśnieniowych przekłada się bezpośrednio na zmniejszenie masy materiału, niższe koszty materiałów eksploatacyjnych do spawania i produkcji, zmniejszone wymagania dotyczące wsparcia konstrukcyjnego oraz uproszczoną logistykę obsługi i instalacji, a jednocześnie zapewnia doskonałą odporność na korozję wżerową spowodowaną chlorkami z wartością PREN wynoszącą 34 lub więcej.Zrównoważona mikrostruktura ferrytyczno-austenityczna (około 50 procent każdej fazy) łączy wysoką wytrzymałość i odporność na pękanie korozyjne naprężeniowe spowodowane chlorkami fazy ferrytycznej z ciągliwością i spawalnością fazy austenitycznej. Ta unikalna dwufazowa struktura zapewnia wyjątkową odporność na pękanie korozyjne naprężeniowe w środowiskach zawierających chlorki, gdzie standardowe stale nierdzewne 304 i 316 są podatne na katastrofalne awarie. Każda rura jest wyżarzana w roztworze w temperaturze 1020-1100 stopni Celsjusza, a następnie szybko hartowana wodą, aby uzyskać optymalną równowagę faz, zweryfikowaną przez pomiar liczby punktów metalograficznych ASTM E562 na próbkach z każdego wsadu obróbki cieplnej. Certyfikowana zgodność z NACE MR0175/ISO 15156 dla serwisu kwaśnego w środowiskach naftowych i gazowych zawierających H2S do poziomu VI surowości z udowodnioną odpornością na pękanie naprężeniowe pod wpływem siarkowodoru.

Specyfikacje techniczne

Parametr

50 procent przewagi w zakresie granicy plastyczności:

• Przy minimalnej granicy plastyczności 450 MPa w porównaniu do 170 MPa dla 316L, rura duplex S31803 pozwala na redukcję grubości ścianki o 30-50 procent dla identycznych dopuszczalnych ciśnień projektowych zgodnie z ASME B31.3 i ASME Section VIII Division 1, co bezpośrednio obniża koszty zakupu materiału na metr.Całkowita redukcja kosztów instalacji:
• Rura o cieńszej ściance zmniejsza zużycie materiałów spawalniczych, skraca czas spawania dzięki zmniejszeniu liczby przejść wypełniających, obniża zakres kontroli po spawaniu i minimalizuje wymagania dotyczące obróbki cieplnej, co łącznie zmniejsza całkowity koszt instalacji o 15-25 procent w porównaniu do systemów rurociągów 316L o równoważnym ciśnieniu.Oszczędność masy konstrukcyjnej:
• Zmniejszona masa rur przekłada się na lżejsze konstrukcje wsporcze rur, mniejsze przekroje stali konstrukcyjnej dla estakad rurowych, zmniejszone obciążenia fundamentów i niższe wymagania dotyczące udźwigu dźwigów podczas budowy, co zapewnia skumulowane oszczędności kapitałowe w całym projekcie.Poprawiona wydajność przepływu:
• Cieńsze ścianki przy identycznej średnicy zewnętrznej zwiększają wewnętrzne pole przekroju przepływu, zmniejszając prędkość płynu, spadek ciśnienia i zużycie energii pomp przez cały okres eksploatacji systemu rurociągów, generując stałe oszczędności kosztów operacyjnych rok po roku.Uproszczona logistyka na platformach wiertniczych:
• Na platformach wiertniczych, gdzie masa jest kluczowa, redukcja masy o 30-50 procent na metr bieżący rury duplex bezpośrednio zmniejsza masę stali konstrukcyjnej na górnych pokładach, wymagania dotyczące wzmocnienia pokładu i specyfikacje udźwigu dźwigów instalacyjnych.Zwiększona żywotność zmęczeniowa:
• Drobnoziarnista mikrostruktura duplex zapewnia lepszą odporność na zmęczenie w porównaniu do gruboziarnistych stali nierdzewnych austenitycznych, wydłużając żywotność w zastosowaniach podlegających cyklicznym zmianom ciśnienia, przejściom termicznym lub obciążeniom cyklicznym wywołanym wibracjami.Zastosowania

Naczynia ciśnieniowe i zbiorniki magazynowe:

• Cienkościenna konstrukcja dla separatorów wysokociśnieniowych, bębnów odwadniających, zbiorników buforowych i zbiorników magazynowych w obiektach naftowych i gazowych, chemicznych i petrochemicznych na morzu, gdzie masa, koszt materiałów i optymalizacja harmonogramu produkcji są kluczowymi czynnikami projektu.Wymienniki ciepła i chłodnice:
• Rurociągi po stronie rurek i po stronie płaszcza dla wymienników ciepła płaszczowo-rurowych, połączenia wymienników płytowo-ramowych, kolektory wymienników chłodzonych powietrzem i rurociągi łączące chłodnice procesowe pracujące w wodzie chłodzącej lub płynach procesowych zawierających chlorki.Rozdzielacze podmorskie i łączniki:
• Duplex S31803 jest szeroko stosowany do podmorskich rozdzielaczy produkcyjnych, łączników rurociągów, odcinków łączących i połączeń typu tie-in, gdzie wysoka wytrzymałość zmniejsza grubość ścianki dla odporności na zapadanie się na dużych głębokościach, podczas gdy odporność duplex na korozję radzi sobie z wodą złożową o wysokiej zawartości chlorków.Instalacje odsalania wody:
• Rurociągi zasilające odwróconej osmozy (SWRO) wysokociśnieniowe, linie odprowadzania solanki i połączenia urządzeń odzysku energii, gdzie połączenie wymagań dotyczących wysokiego ciśnienia i agresywnego środowiska chlorkowego sprawia, że cienkościenny duplex jest optymalnym wyborem materiału.Urządzenia procesów chemicznych:
• Rurociągi łączące reaktory, linie transferu kwasów, systemy odzysku rozpuszczalników i urządzenia do obsługi mediów korozyjnych, gdzie 316L wymagałoby nadmiernej grubości ścianki, a 904L lub stopy niklu stanowiłyby zaporowe koszty materiału.Często zadawane pytania

P: Ile masy mogę zaoszczędzić, przechodząc z 316L na duplex S31803 do rurociągów naczyń ciśnieniowych?

O: Oszczędność masy jest bezpośrednio proporcjonalna do redukcji grubości ścianki osiągalnej dzięki przewadze granicy plastyczności. Ponieważ dopuszczalne wartości naprężeń dla S31803 w temperaturze projektowej zgodnie z ASME B31.3 i Section VIII Division 1 są około 2,0-2,5 razy wyższe niż dla 316L, obliczona minimalna grubość ścianki zmniejsza się w podobnym stopniu dla identycznych warunków projektowych. Dla typowej rury 12-calowej NPS zaprojektowanej na 50 bar przy 100 stopniach Celsjusza, obliczona grubość ścianki dla 316L wynosi około 9,5 mm (SCH 40), podczas gdy S31803 wymaga tylko 4,0 mm (SCH 10S). Odpowiada to redukcji masy z 49 kg/m do 21 kg/m: oszczędność 57 procent. Na systemie rurociągów o długości 500 metrów pozwala to zaoszczędzić 14 ton metrycznych masy materiału, proporcjonalnie zmniejszając ilość stali konstrukcyjnej, materiałów spawalniczych i robocizny instalacyjnej.
P: Czy cienkościenna rura duplex zachowuje odpowiedni zapas korozyjny do długotrwałej eksploatacji?

O: Tak, i jest to fundamentalna zaleta stali nierdzewnej duplex. W przeciwieństwie do stali węglowej, gdzie zapas korozyjny musi być dodany do grubości ścianki projektowej pod względem ciśnienia (zazwyczaj 1,5-3,0 mm), stal nierdzewna duplex odporna jest na korozję ogólną dzięki swojej pasywnej warstwie tlenku chromu i nie ulega stopniowemu ścieńczeniu ścianki w odpowiednio dobranych środowiskach eksploatacji. Wartość PREN wynosząca 34 lub więcej dla S31803 gwarantuje odporność na korozję wżerową przy stężeniach chlorków do 10 000 ppm w temperaturach otoczenia. Oznacza to, że grubość ścianki obliczona tylko dla utrzymania ciśnienia jest wystarczająca na cały okres projektowy bez dodawania grubości zapasowej, co dodatkowo wzmacnia przewagę oszczędności masy w porównaniu do alternatyw ze stali węglowej, które wymagają znaczących dodatków zapasu korozyjnego.
P: Czy rura duplex S31803 nadaje się do serwisu kwaśnego z obecnością H2S?

O: Tak, S31803 jest wymieniona w NACE MR0175/ISO 15156-3 Tabeli A.28 jako dopuszczalna do serwisu kwaśnego w określonych granicach środowiskowych. Maksymalna twardość 31 HRC (290 HBW) wymagana przez NACE jest łatwo osiągana poprzez odpowiednią obróbkę cieplną wyżarzania w roztworze w temperaturze 1020-1100 stopni Celsjusza, a następnie szybkie hartowanie wodą. W temperaturze otoczenia S31803 nadaje się do serwisu kwaśnego przy ciśnieniu parcjalnym H2S wynoszącym do około 0,1 bara (1,5 psi) z solanką 10% NaCl przy pH 4,5 lub wyższym, zgodnie z danymi z badań laboratoryjnych. Dla wyższych poziomów H2S lub serwisu kwaśnego w podwyższonej temperaturze, może być zalecana gatunek super duplex S32750 (2507) z PREN 41 lub wyższym. Dostarczamy pełne certyfikaty zgodności z NACE MR0175 z każdą dostawą, dokumentujące badania twardości, weryfikację mikrostruktury i badania korozyjne zgodnie z ASTM G48 Metoda A w celu określenia krytycznej temperatury wżerowania.
P: Jak weryfikowana jest prawidłowa równowaga ferrytu i austenitu w gotowej rurze?

O: Zawartość ferrytu w każdym wsadu obróbki cieplnej jest mierzona metodą systematycznego ręcznego zliczania punktów ASTM E562 na przygotowanych metalograficznie próbkach przekrojowych badanych pod powiększeniem 400x pod mikroskopem optycznym po wytrawieniu elektrolitycznym w 20-procentowym roztworze wodorotlenku sodu. Liczy się co najmniej 25 pól na próbkę, aby uzyskać statystycznie poprawne wyniki, z kryteriami akceptacji 40-60 procent ferrytu objętościowo. Dodatkowo, używamy skalibrowanego Feritoskopu (metoda indukcji magnetycznej) do szybkiej nieniszczącej weryfikacji na powierzchni rury przed wysyłką, skorelowanej z metodą referencyjną zliczania punktów. Oba pomiary są rejestrowane na świadectwie odbioru huty. Prawidłowa równowaga faz jest kluczowa: niewystarczająca ilość ferrytu zmniejsza wytrzymałość i odporność na pękanie korozyjne naprężeniowe spowodowane chlorkami, podczas gdy nadmiar ferrytu może prowadzić do kruchości podczas spawania i zmniejszonej ciągliwości w niskich temperaturach.
