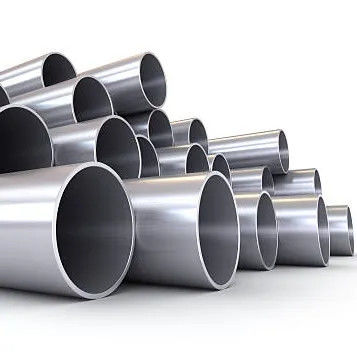

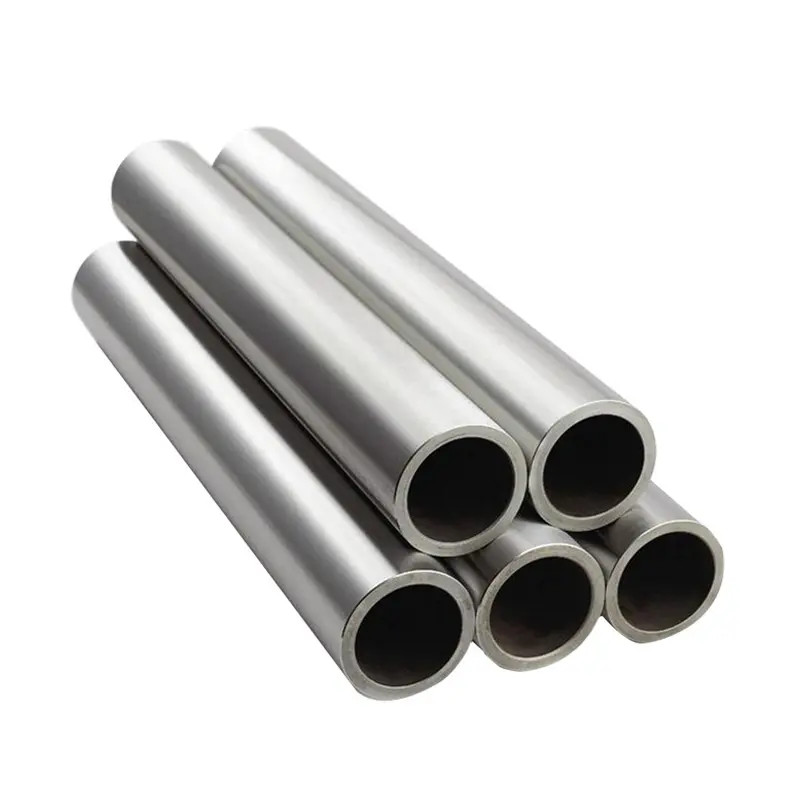

Rurociąg ze stali nierdzewnej marynarki 316L

Rurociąg bez szwów ze stali nierdzewnej klasy 316L dla platform morskich

NaszeRura bezszwowa ze stali nierdzewnej klasy morskiej 316Ljest specjalnie zaprojektowany do wymagającychusługa platform morskich na morzu2,0-3,0% dodatku molibdenu w 316L (UNS S31603, EN 1.4404) znacząco podnosi liczbę ekwiwalentów oporu do otwarcia (PREN) do minimum 24Oferuje niezawodną ochronę przed korozją lokalną w atmosferze morskiej, strefach rozpylania i podwodnych systemach rurociągowych wody morskiej.03 procent) zapobiega opadaniu międzyziarnistego węglanu podczas spawania, co eliminuje konieczność obróbki cieplnej po spawaniu w większości warunków eksploatacji.

Produkowane zgodnie ze standardami ASTM A312/A312M z bezszwoją konstrukcją, rury te zapewniają doskonałą integralność strukturalną dla systemów chłodzenia wodą morską pod wysokim ciśnieniem, sieci wodociągowych,Rurociągi do wody z balastuKażda rura jest poddawana 100% badaniom hydrostatycznym, inspekcji ultradźwiękowej,i badania prądu wirusowego w celu zapewnienia bezbłędnej dostawy w bezpieczniejszych, krytycznych zastosowaniach morskich, w których awaria rury może zagrozić integralności platformy i bezpieczeństwu załogi.

Specyfikacje techniczne

Kluczowe zalety zastosowań morskich i morskich

• Wyższa odporność na klor:Zawartość 2,0-3,0 proc. molibdenu w 316L znacznie przewyższa standardową stal nierdzewną 304/304L w środowiskach bogatych w chlorek wody morskiej,wydłużenie okresu eksploatacji i zmniejszenie częstotliwości wymiany w systemach rurociągów platform morskich.
• Doskonała ochrona przed korozją szczelin:Wartość PREN wynosząca 24 lub więcej zapewnia niezawodną wydajność w ciasnych szczelinach, takich jak powierzchnie uszczelnień flanszek, połączenia nawiane,i warunki niedostatecznego osadzenia, w których stagnacja wody morskiej tworzy agresywne komórki lokalnej korozji.
• Integralność spawania bez leczenia po spawaniu:Niska zawartość węgla (maksymalnie 0,03%) zapobiega opadaniu w strefie cieplnej w trakcie spawania węglanu chromu,utrzymanie pełnej odporności na korozję bez konieczności wygrzewania roztworu po spawaniu dla większości grubości eksploatacyjnych.
• Wysoki stosunek siły do masy:The seamless construction combined with 316L mechanical properties enables thinner wall designs that reduce topsides weight loading on offshore structures while maintaining required pressure containment capacity.
• Szeroki zakres temperatury:Stal nierdzewna 316L utrzymuje doskonałą wytrzymałość od temperatur kryogenicznych do minus 196 stopni Celsjusza aż do podwyższonych temperatur użytkowania do 450 stopni Celsjusza,odpowiedni zarówno do obsługi LNG, jak i pary na obiektach morskich.
• Zgodność z normami klasyfikacji morskiej:Pełna identyfikowalność i certyfikacja materiałów zgodnie z zasadami DNV, ABS, Lloyd's Register i BV dotyczącymi klasyfikacji offshore, zgodnie z EN10204 3.Opcja 2 certyfikatu inspekcji dla systemów rurociągów o kluczowym charakterze usługowym.

Wnioski

• Systemy chłodzenia wodą morską:Główne rurociągi podnoszące wodę morską, przewody wodne chłodzące wymiennik ciepła,i jednowymiarowych układów chłodzenia na platformach produkcyjnych na morzu i na statkach FPSO wymagających ciągłej odporności na korozję przed płynącą wodą morską.
• Sieci wodociągowe:Rurociągi główne z pierścieniem wodociągowym, stacje zaworów podwodnych i rurociągi dystrybucyjne spryskiwacze zgodne z wymogami NFPA i SOLAS, w których integralność rur w warunkach awaryjnych nie jest negocjowalna.
• Oczyszczanie wody z balastu:Rurociągi do wchłaniania i rozładowywania wody balastu, rurociągi łączące systemy oczyszczania i przewody przesyłowe spełniające normy konwencji IMO w sprawie gospodarki wodą balastową w zakresie ochrony środowiska morskiego.
• Obsługa wody wytworzonej:Produkowane systemy rurociągowe do wtrysku i usuwania wody, w których połączone poziomy chlorku, rozpuszczonych substancji stałych,i podwyższone temperatury wymagają zwiększonej odporności na korozję stali nierdzewnej 316L ze stopu molibdenu.
• Władowanie na górze:powietrze przyrządowe, hydrauliczne systemy odprowadzania oleju, systemy odpływowe,i otwartych rur kanalizacyjnych na konstrukcjach morskich, w których ekspozycja na atmosferyczne rozpylacze soli wymaga materiałów odpornych na odrywanie dla długotrwałej integralności konstrukcji.

Częste pytania

P: Dlaczego wybrać stal nierdzewną 316L zamiast 304L dla rurociągów na platformie morskiej?
Odpowiedź: Kluczowa różnica polega na zawartości molibdenu.Molibden znacząco zwiększa odporność na korozję w środowiskach zawierających chlorek, takich jak woda morskaPREN (Pitting Resistance Equivalent Number) dla 316L wynosi zazwyczaj 24-26, w porównaniu z 18-20 dla 304L.Rury 304L mogą tworzyć dziury przez ścianę w ciągu kilku miesięcy ekspozycji na wodę morską, podczas gdy 316L zapewnia wiarygodną pracę przez dziesięciolecia.Koszty zamknięcia platformy, oraz straty związane z odroczeniem produkcji.

P: Jakie certyfikaty stowarzyszeń klasyfikacyjnych są dostępne dla rury bezszwodowej klasy morskiej 316L?
O: Zapewniamy pełną certyfikację dla głównych stowarzyszeń klasyfikacji morskiej, w tym DNV (Det Norske Veritas), ABS (American Bureau of Shipping), Lloyd's Register (LR) i Bureau Veritas (BV).Zakres certyfikacji obejmuje weryfikację jakości materiału, audyt procesu produkcyjnego, świadek badań mechanicznych, kwalifikacja procedury NDT i badania korozji zgodnie z metodą ASTM G48 A. W przypadku krytycznych zastosowań serwisowych, EN10204 3.Dostępne są 2 świadectwa inspekcyjne z podpisem inspektora zewnętrznegoCała dokumentacja certyfikacyjna jest identyfikowalna do indywidualnych numerów ciepła i może być przesyłana za pośrednictwem systemów zarządzania dokumentami klienta w celu przeglądu projektu i weryfikacji zgodności z przepisami.

P: Czy w przypadku rury bezszwodowej ze stali nierdzewnej o pojemności 316L w eksploatacji na morzu wymagana jest obróbka cieplna po spawaniu?
Odpowiedź: W przypadku większości warunków eksploatacji na morzu z grubością ścian do 20 mm, powojowa obróbka cieplna (PWHT) nie jest zazwyczaj wymagana dla 316L ze względu na niską zawartość węgla (maksymalnie 0,03%).Niski poziom węgla zapobiega opadaniu węglanu chromu na granicach ziarna podczas cykli cieplnych spawania, co w przeciwnym razie wyczerpałoby zawartość chromu w pobliżu granicy ziarna i powodowałoby podatność na korozję międzyziarnistą (wrażliwość).dla szczególnych warunków pracy, takich jak warunki pęknięcia przez korozję gorącym chlorkiem po ciśnieniu powyżej 60 stopni Celsjusza lub dla grubości ściany przekraczającej 20 mm, w przypadku gdy obciążenia przyczep są znaczące, grzanie roztworu w temperaturze 1040-1120 stopni Celsjusza, po czym szybkie zagłuszanie, może być określone przez zespół inżynierów projektu.

P: Jakie badania weryfikują odporność na korozję wody morskiej przed wysyłką?
Odpowiedź: Nasz program zapewnienia jakości dla rury bezszwowej klasy morskiej 316L obejmuje wiele etapów weryfikacji.Skład chemiczny jest weryfikowany za pomocą analizy spektrometru optycznego emisji (OES) na każdym ogniu ciepła, potwierdzając zawartość molibdenu w zakresie 2,0-3,0%. The ASTM G48 Method A ferric chloride pitting test is performed on sample coupons to verify a critical pitting temperature (CPT) of at least 15 degrees Celsius for 316L in the solution-annealed conditionBadanie korozji międzyziarnistej według normy ASTM A262 Practice E (test Streichera) potwierdza brak uczulenia.Pozytywna identyfikacja materiału (PMI) za pomocą fluorescencji rentgenowskiej (XRF) jest wykonywana na 100 proc. rur w celu zweryfikowania klasy przed pakowaniem i wysyłką.
