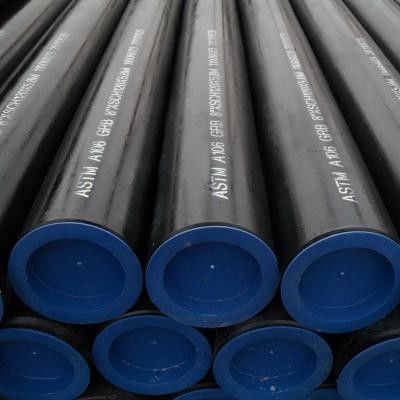

Znormalizowana wyżarzana rura bez szwu ze stali węglowej ASTM A106 Gr.B do zastosowań w rurociągach naftowych i gazowych

Normalizacja wygrzane ASTM A106 Gr.B Płyty bezszwodowe ze stali węglowej

Nasz ASTM A106 stopień B stali węglowej bezszwodowej rur poddaje się rygorystyczneproces normalizacji i grzaniaten kontrolowany cykl termiczny usprawnia mikrostrukturę, zmniejsza napięcia wewnętrzne związane z walcowaniem na gorąco lub wyciąganiem na zimno,osiąganie jednolitej twardości z zwiększoną twardościąW etapie normalizacji rurę podgrzewa się powyżej jej krytycznej temperatury przekształcenia, po czym następuje kontrolowane chłodzenie powietrzem,wytwarzanie drobnoziarnistej struktury peralowo-ferrytowej idealnej do obsługi w wysokich temperaturach do 400 stopni CelsjuszaNastępne wygrzewanie jeszcze bardziej poprawia elastyczność i możliwość obróbki, co czyni te rury preferowanym wyborem dla rurociągów naftowych i gazowych, rafinerii, zakładów petrochemicznych,i zastosowań do wytwarzania energii, w których niezawodność w cyklu termicznym nie jest negocjowalnaKażda rura jest dostarczana z pełnym certyfikatem badania w zakładzie (EN10204 3.1) dokumentującym skład chemiczny, wyniki badań mechanicznych i parametry obróbki cieplnej.

Specyfikacje techniczne

Główne zalety

• Optymalizowana struktura ziarna:Normalizacja rafinuje grube ziarna powstałe podczas walcowania, co powoduje jednorodną mikrostrukturę drobnych ziaren, która jednocześnie poprawia wytrzymałość i elastyczność w grubości ściany rury.
• Zwalczanie stresu:Cykl hartowania zwalnia pozostałe naprężenia wprowadzane podczas operacji formowania, minimalizując ryzyko zniekształceń podczas późniejszego obróbki, spawania lub cyklu termicznego w eksploatacji.
• Zwiększona wydajność w wysokich temperaturach:Mikrostruktura perlowo-ferrytowa uzyskana poprzez normalizację zapewnia doskonałą odporność na pełzanie i stabilność wymiarową w podwyższonych temperaturach użytkowych do 400 stopni Celsjusza.
• Zwiększona wytrzymałość:Kontrolowane prędkości chłodzenia podczas normalizacji zapewniają zrównoważoną kombinację twardości i twardości, zmniejszając ryzyko łamliwych złamań w warunkach niskiej temperatury lub dynamicznego obciążenia.
• Właściwości mechaniczne:Całkowita obróbka cieplna zapewnia stałą wytrzymałość na rozciąganie, wytrzymałość wydajności i wartości wydłużenia w całej długości rury, zweryfikowane poprzez testowanie próbki destrukcyjnej zgodnie z wymaganiami ASTM A106.
• Wyższa spawalność:Materiał znormalizowany wykazuje doskonałą spawalność przy zmniejszonej podatności na pęknięcie strefy dotkniętej ciepłem, ułatwiając spawanie w terenie podczas instalacji rurociągu i zmniejszając koszty budowy.
• Kompatybilność z ochroną przeciw korozji:Warunki ułatwiające obniżenie napięć w połączeniu z opcjonalnymi powłokami zewnętrznymi (3PE, FBE, emalia smołowa węglowa) zapewniają kompleksową ochronę przed korozją atmosferyczną i pogrzebaną.

Wnioski

• Przekaz ropy naftowej i gazu:systemy rurociągów lądowych i morskich do ropy naftowej, gazu ziemnego,transport produktów rafinowanych wymagających zabezpieczenia pod wysokim ciśnieniem i długoterminowej niezawodności eksploatacyjnej w warunkach cyklicznego ładowania.
• Rafineria i petrochemikalia:Rurociągi procesowe dla strumieni węglowodorów o wysokiej temperaturze, linii parowych, połączeń wymienników ciepła i rur piecowych w zakładach rafinacji, krakowania i przetwarzania chemicznego na całym świecie.
• Produkcja energii:Główne rurociągi parowe, przewody wody, rurociągi oddychające i połączenia równowagi instalacji w elektrowniach cieplnych, obiektach cyklu kombinowanego i instalacjach kogeneracyjnych działających zgodnie z normą ASME B31.1 wymagania.
• Kocioł i zbiornik ciśnieniowy:Rury supergrzejników i przegrzejników, rurociągi ekonomizerów oraz elementy graniczne ciśnienia działające zgodnie z sekcją I i sekcją VIII kodeksu ASME dotyczącego kotłów i naczyń ciśnieniowych.
• Inżynieria konstrukcyjna:Kolumny wieżowców, fundamenty mostów i ciężkie ramy przemysłowe, w których znormalizowane właściwości mechaniczne zapewniają margines bezpieczeństwa przed wiatrem i obciążeniami sejsmicznymi.

Częste pytania

P: Jaka jest różnica pomiędzy normalizacją i grzaną obróbką cieplną rury ze stali węglowej?
Odpowiedź: Normalizacja polega na podgrzewaniu rury do około 900-950 stopni Celsjusza, powyżej górnej krytycznej temperatury przekształcenia, a następnie chłodzenie powietrzem.W ten sposób powstaje drobnoziarnista struktura peralowo-ferrytowa o zwiększonej wytrzymałości i wytrzymałościOgrzewanie, wykonywane w niższym zakresie temperatury 650-720 stopni Celsjusza, a następnie powolne chłodzenie piecem, głównie zmiękcza stal w celu poprawy obróbki i łagodzi pozostałe naprężenia.Nasz proces podwójnej obróbki łączy: normalizacja do rafinowania ziarna i optymalizacji wytrzymałości, po której następuje kontrolowane grzewanie do łagodzenia naprężeń i stabilności wymiarowej.W ten sposób uzyskuje się produkt rurowy o zrównoważonych właściwościach mechanicznych, idealny do wymagających warunków obsługi rurociągów naftowych i gazowych.

P: Czy rury ASTM A106 klasy B wymagają obowiązkowej obróbki cieplnej po produkcji?
A: Zgodnie ze specyfikacją ASTM A106/A106M, rury gotowe na gorąco nie wymagają obowiązkowej obróbki cieplnej.rurę ciągniętą na zimno należy poddać obróbce cieplnej w temperaturze 650 stopni Celsjusza lub wyższej po ostatnim przejściu na zimno w celu przywrócenia elastycznościPrzeszkadzamy minimalne wymagania, stosując pełną normalizację i hartowanie do wszystkich naszych bezszwowych rur A106 Gr.B, niezależnie od trasy produkcji,zapewnienie doskonałych i spójnych właściwości mechanicznych przekraczających minimalne wymagania specyfikacji. This value-added processing is particularly critical for pipes destined for high-temperature service above 350 degrees Celsius or those subject to rigorous third-party inspection per NACE MR0175 or PED 2014/68/EU.

P: W jaki sposób obróbka cieplna wpływa na ciśnienie nominalne rury bezszwodowej ze stali węglowej?
A: obróbka cieplna nie wpływa bezpośrednio na wartości ciśnienia i temperatury obliczone według normy ASME B31.3 Systemy rurociągowe lub systemy transportowe rurociągów,które zależą głównie od dopuszczalnej wartości naprężenia materiału w temperaturze projektowejJednakże prawidłowa normalizacja zapewnia, że rurociąg osiągnie pełną minimalną wytrzymałość na rozciąganie i wydajność jednorodnie, stanowiąc podstawę dopuszczalnych wartości tabeli naprężeń w kodach projektowych.Niezgodne z normą lub pominięte obróbki cieplne mogą powodować lokalizowane słabe strefy o niższej wytrzymałości, które mogą ulec awarii poniżej obliczonego ciśnienia projektowegoNasze 100-procentowe badania NDT w połączeniu z udokumentowanymi rekordami obróbki cieplnej zapewniają gwarancję jakości dla aplikacji zabezpieczających ciśnienie o kluczowym znaczeniu dla bezpieczeństwa.

P: Jakie dokumenty potwierdzają zgodność z procedurą obróbki cieplnej dla rury bezszwowej ze stali węglowej?
A: Każda przesyłka zawiera kompleksowy certyfikat badania w zakładzie produkcyjnym (MTC) zgodnie z EN10204 3.1, dokumentujący identyfikowalność liczby ciepła, pełny skład chemiczny poprzez analizę spektrometru, wyniki badań mechanicznych, w tym wartości wytrzymałości na rozciąganie, wytrzymałości wydajności, wydłużenia i twardości,plus wykres czasu i temperatury cyklu obróbki cieplnej z identyfikacją piecaW przypadku projektów wymagających wzmocnionej weryfikacji, certyfikacja EN10204 3.2 z potwierdzeniem ze strony inwestora ze strony uznanych agencji, takich jak SGS, Bureau Veritas, TUV, Lloyd's Register,lub DNV jest dostępna na żądanieCała dokumentacja jest dostarczana w języku angielskim i może być przesłana elektronicznie do przeglądu przez klienta przed wydaniem przesyłki.
