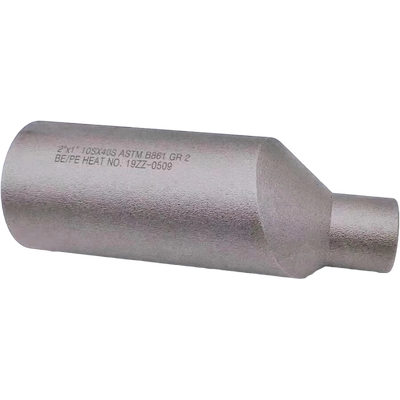

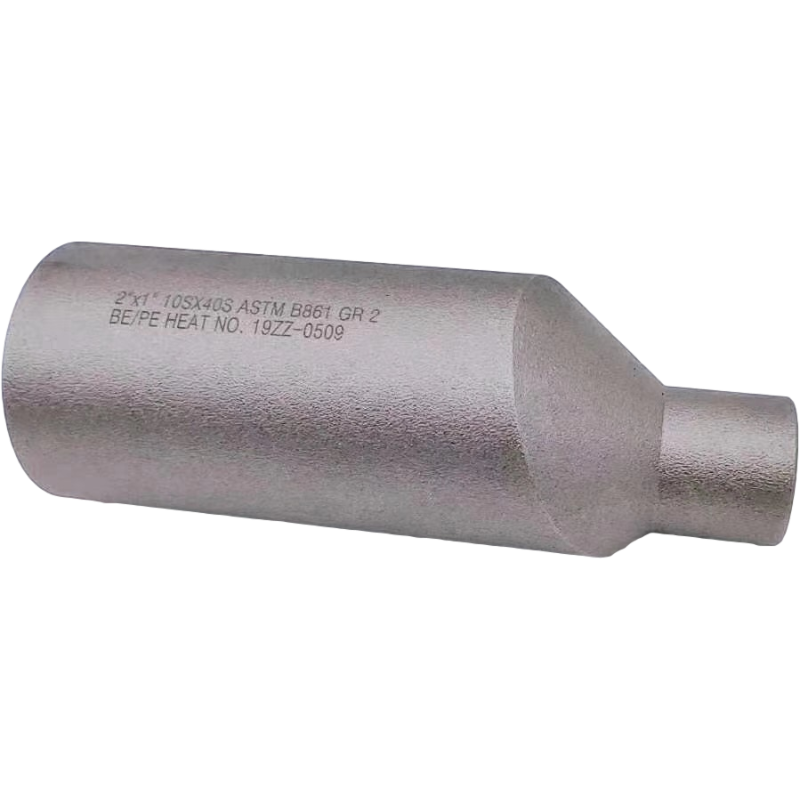

ASTM B861 Tytan Klasa 2 Redukcja z gwintem 2"x1" SCH10S x SCH40S

ASTM B861 Tytanium klasy 2 Zmniejszające tarcie sutki 2"x1" SCH10S x SCH40S

1. Opis produktu

Niniejszy produkt jest sutkiem zmniejszającym rozmiar, wytworzonym zTytuł 2 (UNS R50400)zgodnie zASTM B861a takżeASME B16.11Standardy. Brzuszek zmniejszający przepływ jest wykuciem rurociągów używany do łączenia dwóch rurociągów o różnej średnicy w linii prostej,dostępne w konfiguracjach koncentrycznych (przystosowanych linii środkowych) lub ekscentrycznych (przystosowanych linii środkowych)Tytuł klasy 2 to titan niestopowy o standardowej zawartości tlenu, znany jako "konik roboczy" komercyjnie czystych klasy tytanu.. To urządzenie o wymiarach 2" x 1" posiada na dużym krańcu prosty/pęknięty końcówek do połączenia z spawaniem z tyłem oraz na małym krańcu spawanie z gniazdkiem lub prosty końcówek,przeznaczone do stałej instalacji w wymagających zastosowaniach żrącychCałkowita długość wynosi około11 cali.(279,4 mm).

2. Kluczowe parametry produktu

3Zastosowanie / Użycie

Ta nieszczelnia redukcyjna jest idealna dla środowisk żrących wymagających wysokiego stosunku siły do masy:

• Przetwarzanie chemiczne: Przepływy procesowe zawierające chlor, wymienniki ciepła, układy rurociągowe obsługujące kwasy utleniające

• Morskie i morskie: systemy rurociągowe wody morskiej, zakłady odsalania, budowa statków

• Produkcja energii: Przewody kondensatora, systemy wody chłodzącej

• Lotnictwo i medycyna: Wysokiej czystości i wymagających zastosowań serwisowych

• Ropa naftowa i gaz: Podwodne rurociągi, przewody wtryskowe chemiczne

4Zalety

• Wyższa odporność na korozję: Wyjątkowa odporność na wodę morską, otwory, korozję w szczelinach i pęknięcie przez korozję naprężeniową; Tytuł 2 jest równie odporny na korozję, ale nieco mocniejszy niż stopień 1.

• Wysoki stosunek siły do masy: Około 60% gęstości stali o porównywalnej wytrzymałości

• Doskonała spawalność i formowalność: Tytan klasy 2 posiada dobrą spawalność, elastyczność i formowalność

• Odporność na zanieczyszczenia biologicznePowierzchnia obojętna przeciwdziała biologicznemu przywiązaniu morskiego

• Dobry sposób wytwarzania: Można go wytwarzać z materiału rurowego lub pręgowego bez szwu

• Kosztowo efektywny: Tytuł komercyjnie czysty oferuje korzystną równowagę między wydajnością a kosztami w porównaniu z wyższymi stopami stopów tytanu

5. Funkcje

Wykorzystuje się w tym celu urządzenie do przejścia pomiędzy dwoma rurami o różnej średnicy (2" do 1") w systemie rur.Konfiguracja koncentryczna utrzymuje wyrównane linie środkowe dla płynnego przepływu, podczas gdy ekscentryczna konfiguracja ma przesunięte linii środkowe dla poziomych rur, aby zapobiec akumulacji płynu lub kieszeni parowych.służy jako trwały reduktor w linii dla krytycznych zastosowań żrących wymagających spawania.

6. Instrukcje montażu

1. Kontrola rozpakowywania: Sprawdź uszkodzenia w transporcie; sprawdź oznakowanie, wymiary i certyfikację materiału zgodnie z normą ASME B16.11

2. Przygotowanie powierzchni: Oczyszcz naczynia spawalnicze i obszar przyległy przy użyciu specjalnych narzędzi tytanowych; usuń wszelkie oleje, tłuszcz i zanieczyszczenia.Tytan wymaga wyższego stopnia czystości niż stalaby zapobiec zanieczyszczeniu

3. Zrównanie: Dokładnie wyrównanie sutka z rurami łączącymi; w przypadku konstrukcji ekscentrycznych, zapewnienie prawidłowej orientacji (płaska strona w dół dla cieczy, płaska strona w górę dla gazów)

4. Złóż w układzie: zastosować minimalne spawania przyciskowe w celu utrzymania urządzenia w pozycji; dokładnie oczyścić przed końcowym spawaniem

5. Włókna: Wykonanie spawania zgodnie z zatwierdzonym systemem WPS z certyfikowanymi spawarami.metalu wypełniającego tytanu dopasowanego (klasa 2).Wymagana jest ścisła osłona gazu obojętnego (argon)W celu zapobiegania utlenianiu, nie jest wymagane ogrzewanie wstępne; należy utrzymać temperaturę pomiędzy przejściami≤ 150°C.Zazwyczaj nie jest wymagana obróbka cieplna po spawaniudla tytanu klasy 2

6. Po spawaniu: Czyszczenie powierzchni spawania; wykonywanie NDT (PT/MT, UT) zgodnie z wymaganiami projektu

7. Hydrotest: Ciśnienie badawcze = 1,5 × ciśnienie konstrukcyjne; temperatura otoczenia nie mniejsza niż 5°C

7Środki ostrożności

• Czystość: wymaga wyższego stopnia czystości niż wytwarzanie stali węglowej.niezbędne jest odpowiednie osłony gazu obojętnegopodczas spawania

• Ograniczenie temperatury: Tytuł klasy 2 nie jest zalecany do stosowania powyżej315°C (600°F)w środowiskach utleniających ze względu na przyspieszone utlenianie; w przypadku obsługi o podwyższonej temperaturze sprawdzić warunki systemu

• Zapobieganie zanieczyszczeniom: Wykorzystuj specjalne narzędzia dla tytanu, aby zapobiec zanieczyszczeniu żelazem, które może powodować lokalną korozję

• Korrozja galwaniczna: Tytan jest szlachetny; unikać bezpośredniego kontaktu z metalami mniej szlachetnymi (np. stal węglowa, aluminium) w środowiskach elektrolitycznych, chyba że jest izolowany elektrycznie

• Kompatybilność wątków: Jeśli określono końce z nitkami, należy zweryfikować rodzaj nitki NPT, BSPT lub BSPP według specyfikacji systemu

• Badanie jakości: zalecane PMI dla ASTM E1476, UT dla ASTM A388, PT/MT dla ASTM E165/E709

8. Wysyłka i dostawa

• Standardowy czas dostawy wynosi zazwyczaj15-30 dni, w zależności od ilości zamówienia, grubości ściany i dostępności specyfikacji

9. Warunki płatności

• Wspólne międzynarodowe metody płatności obejmują:T/T (przelew telegraficzny)a takżeL/C na widok (Letter of Credit)

10Opakowanie

• Produkty są bezpiecznie zapakowaneobudowy ze sklejkilubdrewniane skrzyniez wewnętrznym amortyzatorem w celu zapewnienia bezpiecznego transportu i zapobiegania uszkodzeniu podczas transportu

11Po-sprzedaż / Polityka zwrotu i gwarancji

• Wszystkie produkty są poddawane ścisłej kontroli jakości przed wysyłką.Świadectwa badania w zakładzie mlecznym (EN 10204 3.1/3.2)dostępne, w tym sprawozdania dotyczące chemicznych, właściwości mechanicznych i NDT

• Kontrola ze strony strony trzeciej (ABS, DNV, CCS, LR, BV itp.) dostępna na żądanie

• W przypadku problemów z jakością należy zachować oryginalne opakowanie i dostarczyć odpowiednie zdjęcia lub sprawozdania z inspekcji przez stronę trzecią

• Szczegółowe warunki zwrotu, wymiany i gwarancji podlegają ostatecznej umowie sprzedaży.
