Długi kołnierz spawany szyjny z miedzi i niklu ASTM B466 UNS C71500 ASME B16.5

1. Opis produktu

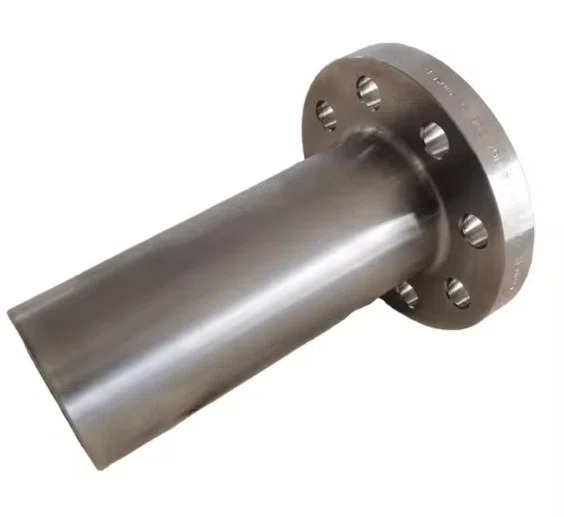

Ten produkt to długi kołnierz spawany szyjny (LWNF) wykonany z UNS C71500 (stop miedziowo-niklowy 70/30 / CuNi 70/30) zgodnie z ASTM B466 oraz ASME B16.5 standardami. Znany również jako CuNi 70/30 lub Werkstoff Nr. 2.0882, stop ten zawiera około 70% miedzi i 30% niklu, z niewielkimi dodatkami żelaza i manganu w celu zwiększenia wytrzymałości i odporności na korozję. Długi kołnierz spawany szyjny posiada wydłużoną, grubościenną szyjkę , która zapewnia dodatkowe wzmocnienie w zastosowaniach o wysokim naprężeniu. W przeciwieństwie do standardowego kołnierza spawanej szyjki, LWNF jest skonstruowany z dwóch części: górna część to grubościenny walec, a dolna część to kołnierz w kształcie dysku, z wszystkimi wymiarami zgodnymi ze standardowymi kołnierzami ASME B16.5. Kołnierz ten jest przeznaczony do połączenia doczołowego z systemami rurowymi i jest stosowany głównie w budowie zbiorników ciśnieniowych jako króćce (takich jak króćce termometryczne).

2. Kluczowe parametry produktu

3. Zastosowanie / Użycie

Ten długi kołnierz spawany szyjny jest idealny do systemów wody morskiej i płynów korozyjnych w wymagających środowiskach:

• Zbiorniki ciśnieniowe i kotły: Połączenia króćców, króćce termometryczne

• Przemysł naftowo-gazowy offshore: Rurociągi platformowe, zastosowania podmorskie, systemy wtrysku wody morskiej

• Przemysł morski i stoczniowy: Systemy chłodzenia wodą morską, linie przeciwpożarowe, systemy przeciwpożarowe offshore

• Zakłady odsalania: Wlot wody morskiej pod wysokim ciśnieniem, linie recyrkulacji solanki

• Produkcja energii elektrycznej: Systemy chłodzenia wody w skraplaczach, wymienniki ciepła

• Przetwórstwo chemiczne: Środowiska zawierające chlorki, gdzie stal nierdzewna może ulec korozji naprężeniowej międzykrystalicznej (SCC)

4. Zalety

• Konstrukcja z wydłużoną szyjką: Grubościenny walec zapewnia dodatkowe wzmocnienie i rozkład naprężeń w zastosowaniach o wysokim naprężeniu, co czyni go idealnym do króćców zbiorników ciśnieniowych

• Doskonała odporność na korozję: Wyjątkowa odporność na wodę morską, korozję wżerową, korozję szczelinową i korozję naprężeniową międzykrystaliczną spowodowaną chlorkami

• Wyższa wytrzymałość: 70/30 CuNi oferuje lepszą wytrzymałość i odporność na erozję niż 90/10 CuNi

• Odporność na porastanie biologiczne: Zawartość miedzi naturalnie hamuje wzrost organizmów morskich

• Doskonała spawalność: Jednofazowa struktura alfa umożliwia doskonałe właściwości produkcyjne

• Prześwit izolacji: Wydłużona szyjka zapewnia prześwit dla izolacji w zastosowaniach zakładów procesowych

5. Funkcje

Długi kołnierz spawany szyjny zapewnia trwały, wzmocniony punkt połączenia śrubowego do łączenia systemów rurowych ze zbiornikami ciśnieniowymi, kotłami i wymiennikami ciepła. Wydłużona, grubościenna szyjka jest spawana doczołowo do króćca rury lub zbiornika, tworząc jednolitą strukturę, która równomiernie rozkłada naprężenia i minimalizuje koncentrację ciśnienia na połączeniu. Powierzchnia kołnierza mieści uszczelkę, zapewniając niezawodne uszczelnienie po skręceniu z pasującym kołnierzem. W przeciwieństwie do standardowych kołnierzy spawanej szyjki, typ długi nie nadaje się do rur i jest stosowany głównie w zastosowaniach zakładów procesowych.

6. Instrukcje instalacji

1. Kontrola po rozpakowaniu: Sprawdzić pod kątem uszkodzeń transportowych; zweryfikować oznaczenia, wymiary i klasę ciśnienia zgodnie z ASME B16.5

2. Przygotowanie powierzchni: Oczyścić fazę spawalniczą i przylegający obszar za pomocą dedykowanych narzędzi; usunąć cały olej, smar i zanieczyszczenia

3. Wyrównanie: Dokładnie wyrównać szyjkę kołnierza z króćcem rury lub zbiornika, zapewniając prawidłowe dopasowanie

4. Spawanie: Wykonać spawanie doczołowe zgodnie z zatwierdzonym WPS z certyfikowanymi spawaczami. Używać procesu GTAW (TIG) z pasującym materiałem dodatkowym. Podgrzewanie zazwyczaj nie jest wymagane; temperatura międzywarstwowa ≤150°C. Nie jest wymagane obróbka cieplna po spawaniu

5. Instalacja uszczelki: Umieścić odpowiednią uszczelkę (np. spiralną, PTFE) na powierzchni kołnierza

6. Skręcanie śrub: Zamontować śruby i dokręcić je w sekwencji krzyżowego momentu obrotowego do zalecanej wartości momentu obrotowego

7. Próba ciśnieniowa: Ciśnienie próbne = 1,5 × ciśnienie projektowe; temperatura otoczenia nie niższa niż 5°C

7. Środki ostrożności

• Czystość: Wymaga wyższego stopnia czystości niż przy obróbce stali węglowej; używać dedykowanych narzędzi, aby zapobiec zanieczyszczeniu

• Limit temperatury: W przypadku zastosowań korozyjnych w wodzie, zweryfikować warunki systemu dla temperatur powyżej 300°C

• Wkład ciepła podczas spawania: Basen spawalniczy CuNi jest lepki z warstwą tlenku; wymaga odpowiedniej kontroli natężenia prądu

• Kompatybilność medium: Nie zalecane do stosowania z silnymi kwasami utleniającymi (np. kwasem azotowym) lub w systemach amoniakalnych

• Moment obrotowy śrub: Nie przekraczać zalecanego momentu obrotowego, aby zapobiec uszkodzeniu uszczelki lub zniekształceniu kołnierza

• Wybór uszczelki: Wybrać materiał uszczelki zgodny z medium roboczym oraz warunkami ciśnienia/temperatury

8. Wysyłka i dostawa

• Standardowy czas dostawy wynosi zazwyczaj 15–30 dni, w zależności od ilości zamówienia, klasy ciśnienia i dostępności specyfikacji

9. Warunki płatności

• Powszechne międzynarodowe metody płatności obejmują T/T (przelew telegraficzny) oraz L/C w zasięgu wzroku (akredytywa)

10. Pakowanie

• Produkty są bezpiecznie pakowane w skrzynie ze sklejki lub drewniane skrzynie z wewnętrznym wyściełaniem, aby zapewnić bezpieczny transport i zapobiec uszkodzeniom podczas transportu

11. Polityka posprzedażowa / zwrotów i gwarancji

• Wszystkie produkty przechodzą ścisłą kontrolę jakości przed wysyłką, z dostępnymi świadectwami badań młynarskich (EN 10204 3.1/3.2)Dostępne na życzenie są badania PMI i inspekcje stron trzecich (ABS, DNV, CCS, LR, BV itp.)

• W przypadku problemów z jakością, zachować oryginalne opakowanie i dostarczyć odpowiednie zdjęcia lub raporty z inspekcji stron trzecich

• Szczegółowe warunki zwrotu, wymiany i gwarancji podlegają ostatecznej umowie sprzedaży.
