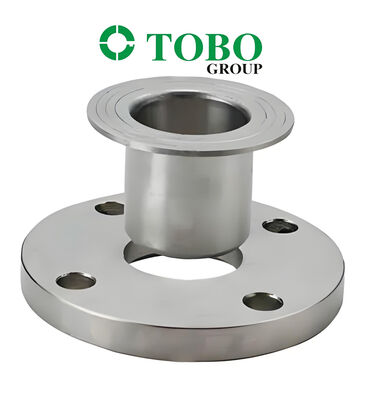

Flanca łączna ościeniowa ASTM A815 UNS S31803 Dupleks ze stali nierdzewnej 2 ‰ ASME B16.5

Flanca łączna ościeniowa ASTM A815 UNS S31803 Dupleks ze stali nierdzewnej 2 ‰ ASME B16.5

1. Opis produktu

Ten produkt jest brzytwą złącza lap (LJ) wytworzoną zUNS S31803(Duplex 2205 / F51) ze stali nierdzewnej zgodnie zASTM A815a takżeASME B16.5Standardy. Flanca łącza łonowego (zwana również "luźną flansą") jest dwustronnym zespołem składającym się z flansy wspierającej i końca stubu. koniec stub jest butt-swelded do rury, a obudowy łącza flanszu ślizga się nad końcem stubSam płaszcz jestNie, niebezpośrednio podłączony do końca rury lub sztubu, umożliwiając swobodne obracanie. UNS S31803 to dwupasowa stal nierdzewna o mikrostrukturze około 50% austenitu i 50% ferytu,o grubości dwukrotnej wytrzymałości wytrzymałościowej standardowej stali austenitycznej z serii 300, takiej jak 304/316LTa obudowa o szerokości 2 cm została zaprojektowana do zastosowań wymagających częstego demontażu, elastyczności ustawienia i wysokiej odporności na korozję.

2. Kluczowe parametry produktu

3Zastosowanie / Użycie

Ten kołnierz jest idealny dla środowisk żrących i systemów wymagających częstej konserwacji:

• Ropa naftowa i gaz: Platformy morskie, rurociągi podwodne, linie wtrysku chemicznego

• Przetwarzanie chemiczne: Przepływy procesów zawierające chlor, usługi kwasowe

• Inżynieria morska: systemy rurociągowe wody morskiej, budowa statków, instalacje odsalania

• Produkcja energiiSystemy wody chłodzącej, wymienniki ciepła

• Celuloza i papier: Linie wybielające, systemy trawieniowe

• Rury o niskim ciśnieniu i dużej średnicy: Rozmiary powyżej 24" są powszechnie produkowane jako stawy biodra

4Zalety

• Projektowanie obrotowej brzytki: Flanca oporowa może się swobodnie obracać, umożliwiając łatwe wyrównanie otworów śrub nawet w przypadku niezgodności rur

• Kosztowo efektywny: Tylko końcówka sztubu musi być wykonana ze stali nierdzewnej dupleksu; kołnierz oporowy może być wykonany z tańszej stali węglowej, znacząco zmniejszając ogólne koszty systemu

• Wyższa siła: Wytrzymałość wytrzymałości jest około dwukrotnie większa niż w stali austenitycznej 316L, co umożliwia twardsze konstrukcje ścian

• Doskonała odporność na korozję: PREN ~ 34-36 zapewnia wyjątkową odporność na koryzację dziurami, szczelinami i pęknięcia przez korozję chlorurową

• Łatwe utrzymanie: Konstrukcja złącza opasowego umożliwia szybkie rozbieranie i ponowne łączenie bez cięcia lub spawania w celu kontroli i czyszczenia rurociągu

5. Funkcje

Flanca łącznika biodra stanowi odłączalny, szczelny punkt połączenia do łączenia rur, zaworów lub urządzeń w systemie rurociągowym. Koniec sztubu jest walcowany do rury, a wspierający płaszcz ślizga się nad nim, umożliwiając płaszcz swobodnie obracać się dla ustawienia dziury śrubki. Strona kołnierza zawiera uszczelnienie zapewniające niezawodną uszczelnienie przy przymocowaniu do kołnierza sprzęgającego.lub wymiana części.

6. Instrukcje montażu

1. Kontrola rozpakowywania: Sprawdź uszkodzenia w transporcie; sprawdź oznakowanie i wymiary zgodnie z normą ASME B16.5

2. Przygotowanie powierzchni: Oczyszcz bieg złącza końca i okolicę przyległą przy użyciu specjalnych narzędzi; usunąć wszelkie oleje, tłuszcz i zanieczyszczenia

3. Spawanie końcówek sztuczekW przypadku materiałów dupleksu konieczna jest ścisła kontrola wejścia ciepła.W celu utrzymania struktury dupleksu i odporności na korozję wymagane jest wygrzewanie roztworem w temperaturze 1020-1100°C, a następnie tłumienie wodne

4. Zgromadzenie kołnierza: Prześlizgnij kołnierzowy kołnierz oporowy nad końcem

5. Instalacja uszczelnienia: Na powierzchni obudowy należy umieścić odpowiednią uszczelkę (np. spirali, PTFE)

6. Wyrzucanie śrub: wyrównanie otworów śruby poprzez swobodne obracanie obudowy, zainstalować śruby i zacisnąć w sekwencji momentu obrotowego do zalecanej wartości momentu obrotowego

7. Hydrotest: Ciśnienie badawcze = 1,5 × ciśnienie konstrukcyjne; temperatura otoczenia nie mniejsza niż 5°C

7Środki ostrożności

• Równowaga ferrytowaNiewłaściwe obróbki cieplne są najczęstszą przyczyną niezgodnych ze specyfikacją stosunków ferrytu

• Ograniczenie temperatury: Nie zaleca się stosowania powyżej 300°C lub poniżej -50°C ze względu na obniżoną wytrzymałość

• Czystość: wymaga większego stopnia czystości niż w przypadku produkcji ze stali węglowej; używać specjalnych narzędzi w celu zapobiegania zanieczyszczeniu

• Tork śrubkowy: Nie przekraczać zalecanego momentu obrotowego w celu zapobiegania uszkodzeniu uszczelnienia lub zniekształceniu obudowy

• Wybór uszczelnienia: Wybierz materiał uszczelniający zgodny ze środowiskiem eksploatacyjnym i warunkami ciśnienia/temperatury

• Kompatybilność końcówki: Upewnij się, że typ końca klatki (A, B lub C) pasuje do konstrukcji kołnierza

8. Wysyłka i dostawa

• Standardowy czas dostawy wynosi zazwyczaj15-30 dnidla rozmiarów standardowych; większe rozmiary i specyfikacje niestandardowe mogą wymagać dłuższego czasu realizacji

9. Warunki płatności

• Wspólne międzynarodowe metody płatności obejmują:T/T (przelew telegraficzny)a takżeL/C na widok (Letter of Credit)

10Opakowanie

• Produkty są bezpiecznie zapakowaneobudowy ze sklejkilubdrewniane skrzyniez wewnętrznym amortyzatorem w celu zapewnienia bezpiecznego transportu i zapobiegania uszkodzeniu podczas transportu

11Po-sprzedaż / Polityka zwrotu i gwarancji

• Wszystkie produkty są poddawane ścisłej kontroli jakości przed wysyłką.Świadectwa badania w zakładzie mlecznym (EN 10204 3.1/3.2)dostępne, w tym zawartość ferrytu i wyniki badań korozyjnych

• Kontrola ze strony strony trzeciej (ABS, DNV, CCS, LR, BV itp.) dostępna na żądanie

• W przypadku problemów z jakością należy zachować oryginalne opakowanie i dostarczyć odpowiednie zdjęcia lub sprawozdania z inspekcji przez stronę trzecią

• Szczegółowe warunki zwrotu, wymiany i gwarancji podlegają ostatecznej umowie sprzedaży.

Częste pytania

1Jest pan firmą handlową czy producentem?
Jesteśmy producentem, możecie zobaczyć certyfikat.
2- Jak długo ma pan czas dostawy?
Zazwyczaj jest to 5-10 dni, jeśli towary są na magazynie. lub 15-20 dni, jeśli towary nie są na magazynie, zależy od ilości.
3- Dostarcza pan próbki?
Tak, możemy zaoferować próbkę za darmo, ale musimy zapłacić koszty frachtu.
4Jakie są warunki płatności?
Płatność <=1000USD, 100% z góry.
