Kołnierz spawany szyjny ASTM A815 UNS S31803 Duplex Stal nierdzewna 4" Kołnierz łączący rurociąg wysokociśnieniowy

Kołnierz spawany szyjkowy ASTM A815 UNS S31803 Duplex Stal nierdzewna 4” Kołnierz łączący rurociąg wysokociśnieniowy

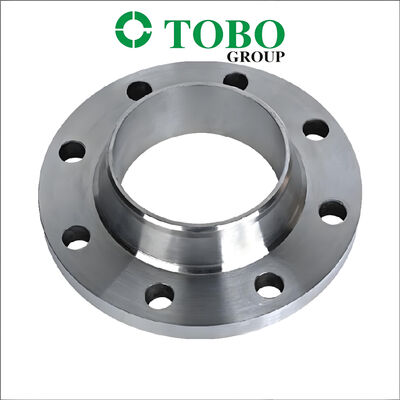

1. Opis produktu

Produktem jest kołnierz spawany szyjkowy (WN) wykonany z stali nierdzewnej UNS S31803 (Duplex 2205 / F51) zgodnie z normą ASTM A815 oraz ASME B16.5 . UNS S31803 to dwufazowa stal nierdzewna o mikrostrukturze około 50% ferrytu i 50% austenitu, oferująca około dwukrotnie większą granicę plastyczności niż standardowe stale nierdzewne austenityczne serii 300, takie jak 304L lub 316L, przy zachowaniu dobrej ciągliwości i spawalności. Kołnierz spawany szyjkowy posiada stożkowy piast, który płynnie przechodzi w ściankę rury, zapewniając wysoką wytrzymałość, rozkład naprężeń i niezawodność uszczelnienia. Ten 4-calowy kołnierz jest przeznaczony do trwałego połączenia doczołowego w systemach rurociągów wysokociśnieniowych i korozyjnych.

2. Kluczowe parametry produktu

3. Zastosowanie / Użycie

Ten kołnierz spawany szyjkowy jest idealny do systemów płynów wysokociśnieniowych i korozyjnych:

• Przemysł naftowo-gazowy na morzu: Systemy wtrysku wody morskiej, rurociągi procesowe na platformach, linie przepływowe i piony podmorskie

• Przetwórstwo chemiczne: Strumienie procesowe zawierające chlorki, usługi kwasowe

• Zakłady odsalania: Rurociągi zasilające membrany RO wysokociśnieniowe

• Przemysł papierniczy: Linie wybielania dwutlenkiem chloru

• FPSO: Rurociągi procesowe na pokładach narażone na atmosferę morską

• Energetyka: Systemy wody chłodzącej wysokotemperaturowe, wymienniki ciepła

4. Zalety

• Wyjątkowa wytrzymałość: Granica plastyczności jest 2,5 do 3 razy większa niż w przypadku 316L, co umożliwia stosowanie cieńszych ścianek i lżejszych systemów rurowych przy równoważnych klasach ciśnienia

• Doskonała odporność na korozję: PREN ~34-36 zapewnia wyjątkową odporność na korozję wżerową, szczelinową i naprężeniową pękanie korozyjne pod wpływem chlorków

• Konstrukcja spawana szyjkowo: Stożkowy piast zapewnia płynne przejście naprężeń, doskonałą odporność na zmęczenie i cykle termiczne

• Dobra spawalność: Kompatybilny ze standardowymi procedurami spawania; wymagane jest wyżarzanie roztworowe po spawaniu w celu utrzymania mikrostruktury 50/50 austenitu i ferrytu

• Opłacalność: Niższa zawartość niklu w porównaniu do gatunków austenitycznych oferuje oszczędności kosztów materiału przy jednoczesnym zapewnieniu doskonałej wydajności

5. Funkcje

Kołnierz spawany szyjkowy zapewnia trwały, szczelny punkt połączenia śrubowego do łączenia rur, zaworów lub urządzeń w systemach rurociągów wysokociśnieniowych. Stożkowa szyjka jest spawana doczołowo z rurą, tworząc jednolitą konstrukcję, która równomiernie rozkłada naprężenia i minimalizuje koncentrację ciśnienia na złączu. Powierzchnia kołnierza (zazwyczaj podwyższona) mieści uszczelkę, aby zapewnić niezawodne uszczelnienie po przykręceniu do współpracującego kołnierza.

6. Instrukcje instalacji

1. Kontrola po rozpakowaniu: Sprawdzić pod kątem uszkodzeń transportowych; zweryfikować oznaczenia, wymiary i klasę ciśnienia zgodnie z ASME B16.5

2. Przygotowanie powierzchni: Oczyścić fazę spawania i obszar przyległy za pomocą dedykowanych narzędzi; usunąć cały olej, smar i zanieczyszczenia

3. Wyrównanie: Dokładnie wyrównać szyjkę kołnierza z końcem rury, zapewniając prawidłowe dopasowanie i prostopadłość

4. Spawanie: Wykonać spawanie doczołowe zgodnie z zatwierdzonym WPS z certyfikowanymi spawaczami. W przypadku materiałów duplex kluczowa jest ścisła kontrola dopływu ciepła. Wymagane jest wyżarzanie roztworowe w temperaturze 1020-1100°C, a następnie hartowanie w wodzie, aby utrzymać strukturę duplex i odporność na korozję

5. Instalacja uszczelki: Umieścić odpowiednią uszczelkę (np. spiralną, PTFE) na powierzchni kołnierza

6. Przykręcanie: Zamontować śruby i dokręcić je w sekwencji krzyżowej do zalecanej wartości momentu obrotowego

7. Próba ciśnieniowa: Ciśnienie próbne = 1,5 × ciśnienie projektowe; temperatura otoczenia nie niższa niż 5°C

7. Środki ostrożności

• Równowaga ferrytu: Upewnić się, że zawartość ferrytu pozostaje w zakresie 40-60% objętościowo. Niewłaściwa obróbka cieplna jest najczęstszą przyczyną odchyleń od specyfikacji stosunku ferrytu

• Ograniczenie temperatury: Nie zaleca się stosowania powyżej 300°C ani poniżej -50°C z powodu zmniejszonej udarności

• Czystość: Wymaga wyższego stopnia czystości niż w przypadku konstrukcji ze stali węglowej; używać dedykowanych narzędzi, aby zapobiec zanieczyszczeniu

• Moment obrotowy przy dokręcaniu śrub: Nie przekraczać zalecanego momentu obrotowego, aby zapobiec uszkodzeniu uszczelki lub zniekształceniu kołnierza

• Wybór uszczelki: Wybrać materiał uszczelki zgodny ze środowiskiem pracy oraz warunkami ciśnienia/temperatury

• Testy jakości: Wymagane są testy zawartości ferrytu zgodnie z ASTM E562 oraz testy korozyjne zgodnie z ASTM A262 lub ASTM G48

8. Wysyłka i dostawa

• Standardowy czas dostawy wynosi zazwyczaj 15–30 dni dla standardowych rozmiarów; gatunki super duplex i większe rozmiary mogą wymagać 12-20 tygodni czasu realizacji

9. Warunki płatności

• Powszechne międzynarodowe metody płatności obejmują T/T (przelew telegraficzny) oraz L/C w zasięgu wzroku (akredytywa)

10. Opakowanie

• Produkty są bezpiecznie pakowane w skrzynie ze sklejki lub drewniane skrzynie z wewnętrznym wyściełaniem, aby zapewnić bezpieczny transport i zapobiec uszkodzeniom podczas transportu

11. Polityka posprzedażowa / zwrotów i gwarancji

• Wszystkie produkty przechodzą ścisłą kontrolę jakości przed wysyłką, z Certyfikatami badania młynarskiego (EN 10204 3.1/3.2) obowiązkowymi, w tym wynikami badań zawartości ferrytu i korozji

• Inspekcja strony trzeciej (ABS, DNV, CCS, LR, BV itp.) dostępna na życzenie

• W przypadku problemów z jakością, zachować oryginalne opakowanie i dostarczyć odpowiednie zdjęcia lub raporty z inspekcji strony trzeciej

• Szczegółowe warunki zwrotu, wymiany i gwarancji podlegają ostatecznej umowie sprzedaży.

FAQ

1. Czy jesteś firmą handlową czy producentem?
    Jesteśmy producentem, można zobaczyć certyfikację.
2. Jak długi jest czas dostawy?
    Zazwyczaj jest to 5-10 dni, jeśli towary są w magazynie. lub jest to 15-20 dni, jeśli towary nie są w magazynie, zależy to od ilości.
3. Czy dostarczasz próbki? Czy jest bezpłatna czy dodatkowa?
    Tak, możemy zaoferować próbkę za darmo, ale musimy zapłacić koszt frachtu.
4. Jakie są Twoje warunki płatności?
    Płatność=1000USD, 50% T/T z góry, saldo przed wysyłką.
