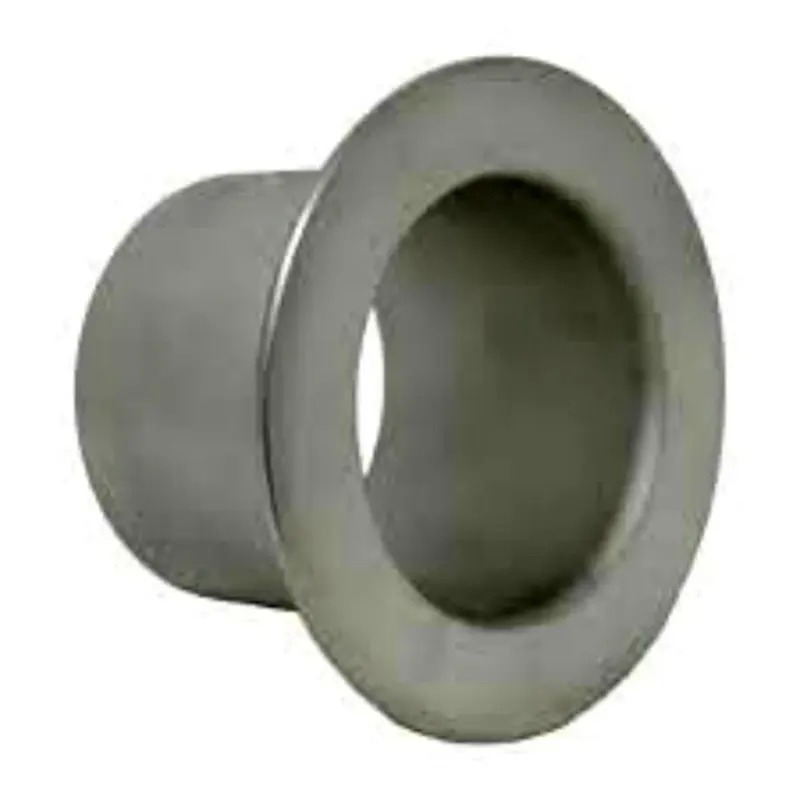

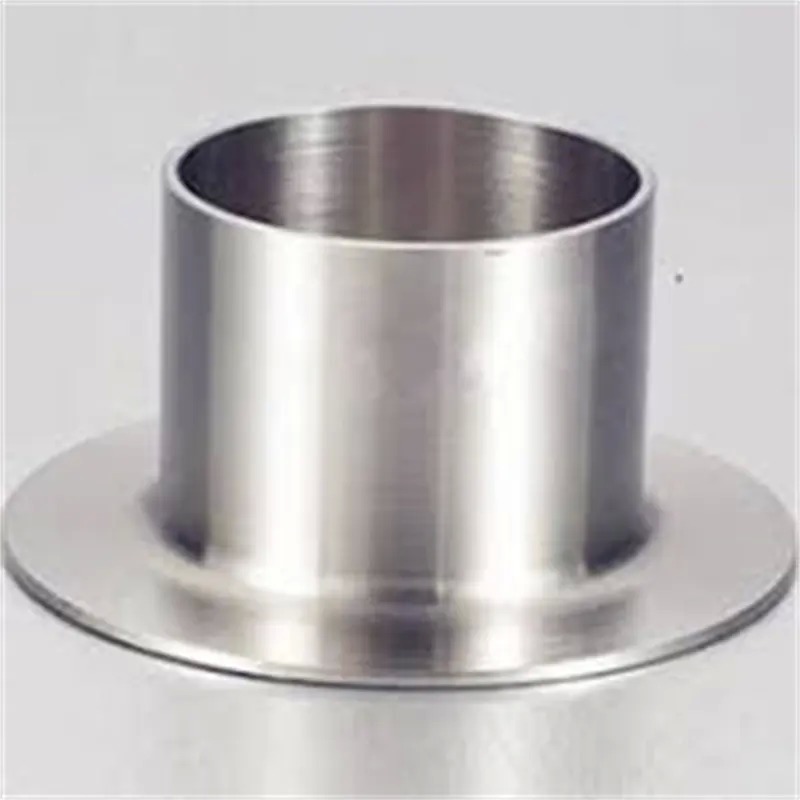

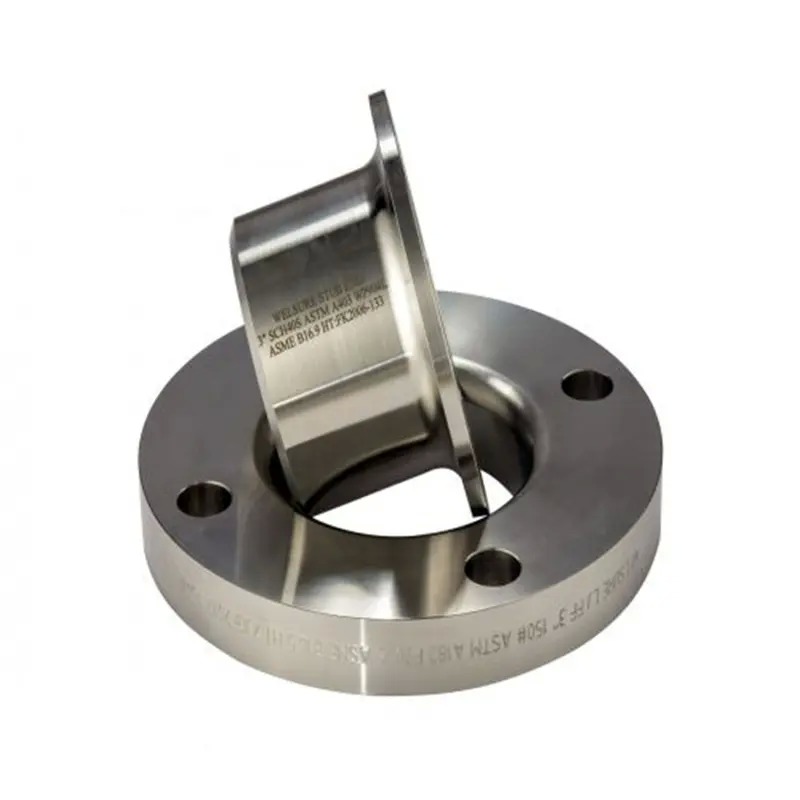

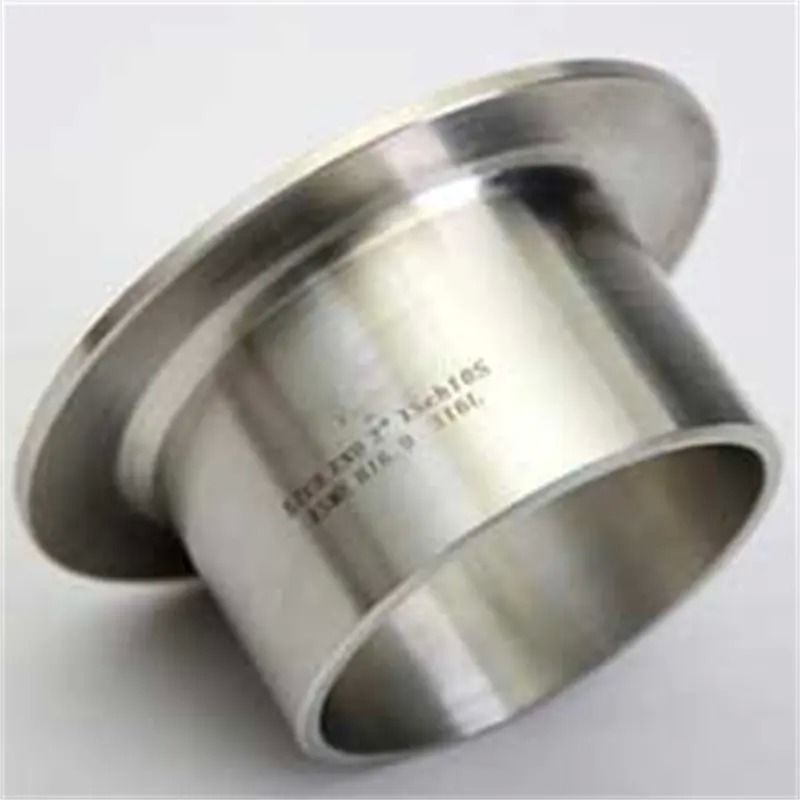

MSS SP-43 Końcówki ze stali nierdzewnej Krótkie złącze zakładkowe 316L

  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
  • MSS SP-43 Stainless Steel Stub Ends Short Pattern Lap Joint 316L
Miejsce pochodzenia Szanghaj, Chiny
Nazwa handlowa TOBO
Orzecznictwo ISO/TUV/SGS
Numer modelu Końcówki ze stali nierdzewnej
Minimalne zamówienie 1 szt
Cena negocjowalne
Szczegóły pakowania Standardowy pakiet wysyłki
Czas dostawy 15-30 Workodejs
Zasady płatności T/T, Western Union
Możliwość Supply 10 ton/miesiąc
Szczegóły Produktu
Nazwa produktu MSS SP-43 Końcówki ze stali nierdzewnej Krótkie złącze zakładkowe 316L Standard ASME B16.9 / MSS SP-43
Klasa materiału UNSS31803 E-mail Andyhuang@cnjdgy.com
Odporność na korozję Doskonały Kończy się Fazowany, gładki
Powierzchnia Roztwór do kiszenia Tworzywo Stal nierdzewna (zwykle SS304, SS316, SS316L)
Technika Uformowane na zimno Numer modelu 1/2
Klasa ciśnienia 150#, 300#, 600#, 900#, 1500#, 2500# Typ końcowy Końcówka do spawania doczołowego
Uszczelka Drewniana skrzynka Standardy ASME B16.9, MSS SP-43
Typy Bezszwowy Formularz Długi promień, krótki promień, redukcja
Podkreślić

Stal nierdzewna MSS SP-43 króćce spawane

,

316L

,

Krótkie króćce spawane ze stali nierdzewnej
Zostaw wiadomość
opis produktu

MSS SP-43 Stopa ze stali nierdzewnej końcówki krótki wzór złącza kręgosłupa 316L



1.Opis produktu

Końce sztubu ze stali nierdzewnej (znane również jako końce sztubu złącza) są armaturami rurowymi, które przekształcają końce rurociągów w kołnierze.Składają się z prostej sekcji rury i rozszerzonego okręgu na jednym końcuTwarz kolanowa służy jako powierzchnia uszczelniająca, podczas gdy tylne ramię niesie obciążenie mocujące z kołnierza kolanowego.Produkt nie zawiera flanszu i musi być wyposażony w flansze z łącznikami biodra.Materiały obejmują 304/304L, 316/316L, dupleks stali nierdzewnej i stopów na bazie niklu.Typ B (przejście krzywe), oraz typu C (sforsowane, pogrubione), odpowiednie dla różnych klas ciśnienia i wymagań grubości ścian.

2.Zastosowanie produktu

  1. Wykorzystywane z płaszczykami stawów biodrowychdo tworzenia kompletnych zespołów połączeń z kołami dla różnych systemów rur stalowych.

  2. Liny przesyłowe do mediów żrących: końcówka sztubu kontaktuje się z nośnikiem ze stali nierdzewnej, podczas gdy pierścień flanszy może być ze stali węglowej, co umożliwia wybór materiału strefowanego.

  3. Systemy rurociągowe o dużej średnicy: Niezależnie obracający się pierścień flanserowy rozwiązuje trudności z wyrównaniem, gdy obracanie rur o dużej średnicy jest niepraktyczne.

  4. Sekcje rur wymagające regularnej konserwacji: Takie jak przewody ssania pomp, kanały wymiennika ciepła i dysze rozładowania reaktorów wymagające częstego czyszczenia.

  5. Linie poddane wibracjom lub przesunięciom termicznym: Przepustowość dopasowania tłumi wibracje i pochłania niewielkie rozszerzenia termiczne osi.

  6. Kluczowe sektory dolne: rafinacja ropy naftowej, inżynieria morska, przetwarzanie gazu ziemnego, przetwarzanie żywności, półprzewodniki i jednostki separacyjne powietrza.

- Nie.

3.Zasoby

Wymiar porównania SS końcówka sztywki + obudowa łącznika Tradycyjna flanka szyjkowa spawania (integralna)
Koszty materiału Tylko końcówka stubu wykorzystuje SS; pierścień flanszu może być CS, co zapewnia znaczne oszczędności Cały kołnierz jest SS; bardzo drogi w dużych średnicach
Łatwość instalacji Pierścień obudowy obraca się swobodnie; ustawienie śrubki jest łatwe; jeden pracownik może to zrobić Wymagane jest obrócenie całej obudowy lub rury; trudne w instalacji
Utrzymanie/rozmontowanie Odgrzewanie śrubokrętów; nie wymagana praca na gorąco Wymaga odcięcia spawanej obudowy; trudne i nie nadaje się do ponownego użycia
Liczba spań Wymagane tylko 1 spawanie tylne Wymaga 2 spań filerowych (kręgosłup od płaszczyzny do rury)
Rozkład stresu Włókno jest dalekie od uszczelniającej powierzchni; naprężenia termiczne nie pokrywają się Włókno jest przyległe do szyjki kołnierza; ryzyko większego stężenia naprężenia
Obciążenia dysze Brak przenoszonego momentu gięcia; chroni dysze sprzętu Sztywne połączenie; moment gięcia rury przenosi się bezpośrednio na urządzenia
Wspólność części zamiennych Pierścienie paska są wymienne w różnych materiałach; mniej typów części zamiennych Każdy materiał i rozmiar są dedykowane; skomplikowany zapas części zamiennych





MSS SP-43 Końcówki ze stali nierdzewnej Krótkie złącze zakładkowe 316L

4Kluczowe specyfikacje techniczne

Parametry Szczegóły specyfikacji
Stosowane normy ASME B16.9 / B16.28, MSS SP-43, DIN 2616 / EN 12560, JIS B2311, GB/T 12459
Wspólne materiały 304/304L, 316/316L, 321, 347, Duplex S31803/S32205, 904L, stop 625, itp.
Zakres objętości Bez szwu: DN15DN600; spawany: DN15DN1800
Plany grubości ścian Sch 5S, Sch 10S, Sch 20S, Sch 40S, Sch 80S, Sch 160, STD, XS, XXS
Odpowiedź klasy ciśnienia Klasa 150 Klasa 2500 (w zależności od klasyfikacji kołnierza sprzęgającego)
Wybór rodzaju okręgu Wzorzec długi (dłuższy, prosty szyj, dla Sch 40S i powyżej); Wzorzec krótki (kompaktny, dla Sch 5S/10S z cienką ścianą)
Rodzaj struktury okręgu Typ A (z przejściem na prostą szyję), typ B (przejście z zakrzywioną szyją, bez przejścia na prostą szyję), typ C (z integralnie wykończonym, zgrubionym)
Wykończenie twarzy uszczelniającej Zęby koncentryczne lub spiralne, Ra ≤ 6,3μm; stopień precyzji Ra ≤ 3,2μm
Formularz bezlu Wyróżnienie pomiaru:25, zakręty w kształcie V lub U, kąt 30°~37,5°
Zalecana płaszcza łącząca Flanca łączna, dostępna w stali węglowej, stali węglowej ocynkowanej lub SS pasującej do końca stubu
Inspekcje fabryczne Całkowita inspekcja wymiarowa, inspekcja wizualna; PT/MT barwnik przenikający; pobieranie próbek RT (typ spawany); badanie korozji międzyziarnistej (zgodnie z wymaganiami)

Częste pytania

1Jesteśmy producentami, możecie zobaczyć certyfikat.

2.Jak długo jest czas dostawy? Ogólnie rzecz biorąc, to 5-10 dni, jeśli towary są w magazynie. lub to 15-20 dni, jeśli towary nie są w magazynie, to zależy od ilości.

3. Czy dostarczasz próbki? Czy jest to za darmo lub dodatkowo? Tak, możemy zaoferować próbkę za darmo, ale musimy zapłacić koszty frachtu.

4. Jakie są warunki płatności? Płatność <=1000USD, 100% z góry. Płatność>=1000USD, 50% T/T z góry, saldo przed wysyłką.
