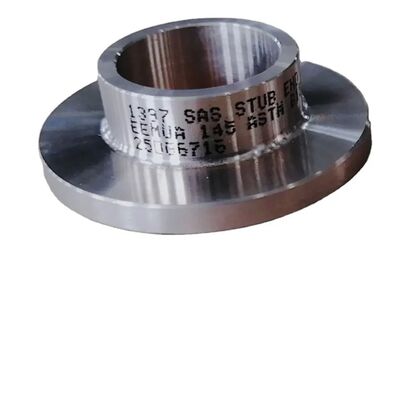

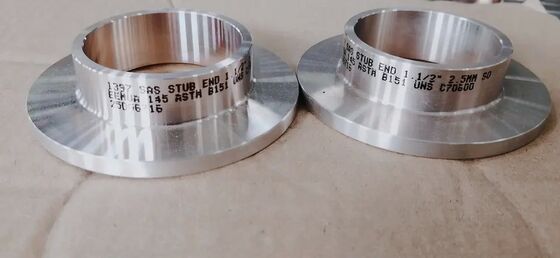

Stal nierdzewna 304/316L Łączniki zakładkowe Końcówki do spawania doczołowego do rur petrochemicznych

Złączki ze stali nierdzewnej do spawania doczołowego typu Stub End, długie/krótkie, z kryzą luźną, kute, zgodne z ASME

1. Opis produktu

Złączki typu Stub End ze stali nierdzewnej to kluczowe elementy przejściowe, które przekształcają koniec rury w standardową powierzchnię uszczelniającą kołnierza. Ich podstawowa wartość nie polega na byciu prostą "krótką rurą z kołnierzem", ale na procesie formowania kryzy (rozszerzenia). Dzielą się na dwie drogi produkcyjne: Bez szwu (SMLS) – formowane integralnie z bezszwowych rur stalowych, charakteryzujące się gęstą strukturą ziarna bez podłużnego szwu spawalniczego, odpowiednie do warunków wysokiego ciśnienia i silnej korozyjności; Spawane (WELD) – formowane przez walcowanie z blach stalowych i spawane, oferujące lepszą opłacalność dla systemów o dużej średnicy i niskim ciśnieniu. W obu typach tył kryzy jest wyposażony w kąt R lub fazowanie, które dopasowuje się do wewnętrznej średnicy kołnierza luźnego, zapewniając równomierne ciśnienie kołnierza podczas dokręcania śrub, bez tworzenia punktów koncentracji naprężeń.

2.Zastosowania produktu

1. Sieci pary wysokociśnieniowej i wysokotemperaturowej: Stosowane na wlotach i wylotach głównych rur parowych i rur pary wtórnie podgrzewanej w elektrowniach. Połączenie doczołowe złączki typu stub end zastępuje bezpośrednie spawanie kołnierzy do rur, zapobiegając pęknięciom zmęczeniowym na szyjce kołnierza spowodowanym drastycznymi wahaniami temperatury.

2. Instalacje rurowe z silnymi wibracjami (sprężarki tłokowe): Stosowane w liniach wlotowych/wylotowych sprężarek tłokowych. Ponieważ kołnierz luźny nie jest sztywno przyspawany do rury, skutecznie buforuje uszkodzenia ścinające spowodowane wibracjami na złączach spawanych.

3. Wymienne "sekcje ofiarne": Stosowane na wlotach filtrów pomp, kanałach wymienników ciepła i innych miejscach o wysokim zużyciu erozyjnym. Złączka typu stub end działa jako wymienna sekcja ofiarna, przedłużając żywotność drogich korpusów urządzeń.

4. Precyzyjne odgałęzienia instrumentów i rur próbnych: Dla małych rur odgałęźnych (DN15~DN50) do instrumentów, zastosowanie złączki typu stub end z kołnierzem luźnym pozwala na łatwe dostosowanie orientacji instrumentu bez skręcania samego korpusu precyzyjnego instrumentu.

​3. Zalety produktu

1. 100% unikanie ryzyka korozji międzykrystalicznej: Sekcja kryzy przechodzi obróbkę wyżarzanie roztworowe w celu całkowitego wyeliminowania naprężeń resztkowych po obróbce na zimno. Ponieważ powierzchnia kryzy i wewnętrzna średnica nie mają stref wpływu ciepła spawania (HAZ), oferują absolutne zalety bezpieczeństwa w mediach podatnych na korozję międzykrystaliczną, takich jak kwasy azotowy i octowy.

2. Ścisła kontrola łańcucha wymiarowego: Średnica zewnętrzna kryzy i promień dna (zaokrąglenie) są precyzyjnie formowane w jednej matrycy, zapewniając 100% dopasowanie do ramienia podfrezowania standardowego kołnierza luźnego, zapobiegając przesunięciu uszczelnienia spowodowanemu przechyleniem kołnierza po instalacji.

3. W pełni identyfikowalne badania NDT (badania nieniszczące): Wszystkie końce spawane doczołowo i sekcje kryzy podlegają badaniu penetrantem ciekłym (PT) lub cząstkami magnetycznymi (MT) przed wysyłką. Podłużne spawy spawanych złączek typu stub end podlegają badaniu radiograficznemu (RT) w celu zapewnienia braku wewnętrznych pęknięć, porowatości lub wtrąceń żużlowych.

4. Zoptymalizowana konstrukcja przejścia grubości ścianki: Grubość ścianki na końcu spawanym doczołowo jest wyrównana z rurą łączącą (ta sama średnica wewnętrzna), eliminując turbulencje i martwe strefy wirowe, zmniejszając korozję przyspieszoną przepływem, a także ułatwiając podgrzewanie i obróbkę cieplną po spawaniu.

5. Wysoki wskaźnik napraw na miejscu: Wymagane jest tylko jedno obwodowe spawanie doczołowe przy podłączaniu do rurociągu, eliminując potrzebę dwóch spawów pachwinowych w porównaniu do kołnierzy spawanych na szyjce. Zmniejsza to nakład pracy spawalniczej o ponad 40% i znacznie ułatwia osiągnięcie 100% pełnego przetopu.

​

4. Kluczowe specyfikacje produktu
