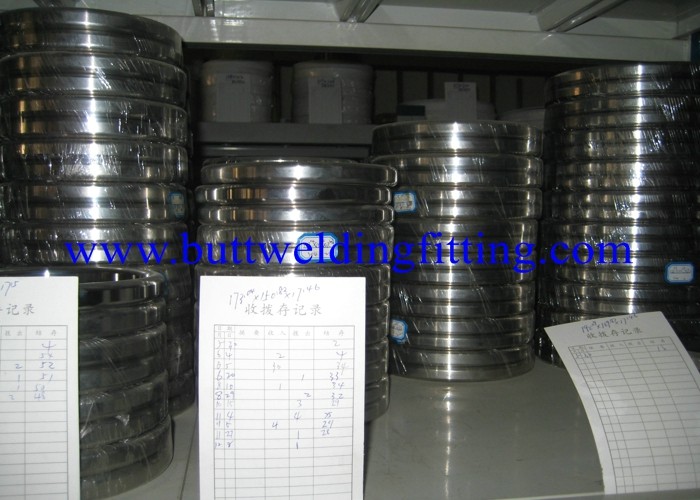

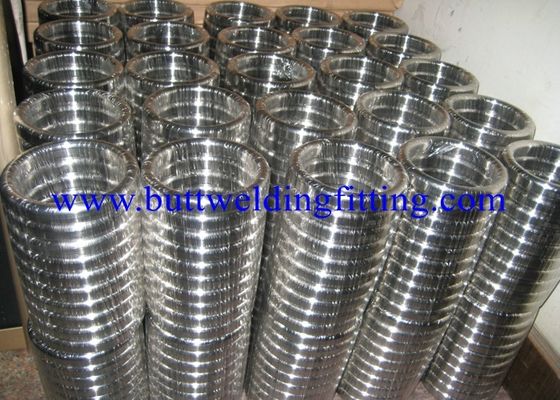

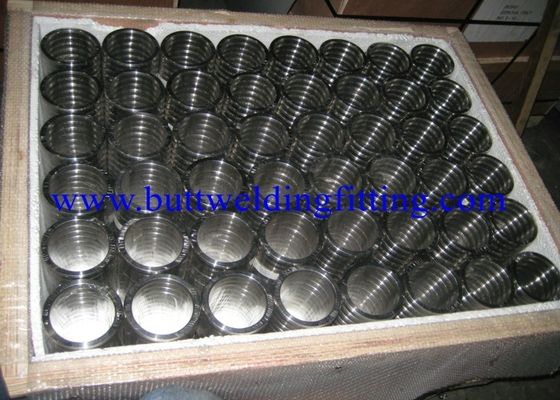

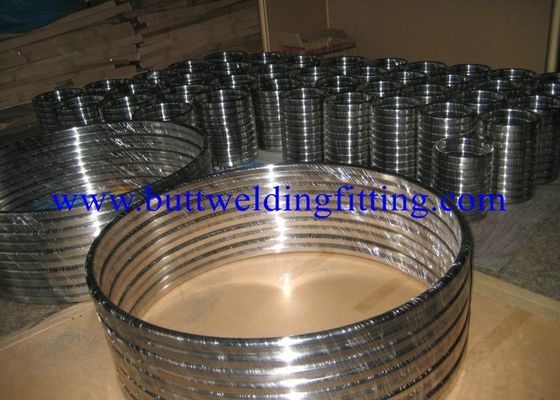

31254 F44 Uszczelka spiralna ze stali nierdzewnej do wody o wysokiej temperaturze

Uszczelka spiralna, wysokiej jakości uszczelki faliste 31254 F44, płaska uszczelka metalowa Uszczelka ze stali nierdzewnej.

1. Jesteśmy profesjonalnym producentem falistej uszczelki metalowej.
2. Obiecujemy najwyższą jakość i szybką dostawę.
3. Zostanie zapewniona najlepsza usługa!

Opis uszczelki z tektury falistej:
Jak sama nazwa wskazuje, uszczelka z pełnego falistego metalu składa się wyłącznie z metalu i nie zawiera żadnych niemetalicznych wypełniaczy w swojej konstrukcji. Ograniczenie temperatury uszczelki zależy tylko od wybranego metalu.

Styl 100, karbowana metalowa uszczelka, ma pofałdowania, które zapewniają wielowarstwowe uszczelnienie powierzchni czołowej uszczelki. Skok pofałdowań może wynosić 1/8 ", 3/16" lub 1/4 ". Sugerowane są trzy koncentryczne pofałdowania po każdej stronie uszczelki. Tam, gdzie jest to możliwe, należy pozostawić płaską powierzchnię po każdej stronie fal.

Typ 102, uszczelka jednopłaszczowa, to falista uszczelka metalowa zamknięta w płaskiej metalowej osłonie, która pokrywa wewnętrzną i zewnętrzną średnicę uszczelki i powierzchnię styku z jednej strony.

Zwykle stosowane w zastosowaniach wysokotemperaturowych i aplikacjach obejmujących parę, wodę, gaz, olej itp. Do 1000 psi w przypadku stylów 129 i 102 oraz do 500 psi w przypadku stylu 100.

Zalety uszczelki metalowej falistej:
• Konfiguracja powierzchni z pofałdowaniami umożliwia dopasowanie uszczelki do szorstkich lub nieregularnych powierzchni kołnierza bez nadmiernego obciążenia ściskającego.
• Zapewnia skuteczne uszczelnienie w różnych warunkach temperatury i ciśnienia.
• Może być wykonany na zamówienie z dowolnego odpowiedniego metalu.

Właściwości ogólne uszczelki z blachy falistej:
• Dobra odporność na przedmuch
• Ekonomiczny
• Odpowiedni do wysokich temperatur
• Łatwy w obsłudze i instalacji

Zalety uszczelki metalowej falistej:

Konfiguracja powierzchni z pofałdowaniami umożliwia dopasowanie uszczelki do szorstkich lub nieregularnych powierzchni kołnierza bez nadmiernego obciążenia ściskającego.

Zapewnia skuteczne uszczelnienie w różnych warunkach temperatury i ciśnienia.

Może być wykonany na zamówienie w dowolnym odpowiednim metalu.


Właściwości fizyczne falistej uszczelki metalowej:
• Grubość nominalna rdzenia metalowego: 0,5 mm (standard), 0,6 mm i 0,7 mm, przed karbowaniem
• W stanie dostawy całkowita grubość uszczelki z warstwami grafitu wynosi około. 2,3 mm, co wynika z falistego pierścienia 1,3 mm i jednej warstwy grafitu po każdej stronie
• Nominalna skala fałd: max. 3mm
• Grubość okładziny grafitowej: 0,5 mm standard i 0,8 mm na zamówienie
• Dostępny również z oczkiem w kształcie litery U, przymocowanym do otworu i zewnętrznego obrzeża uszczelki. Zaczep przymocowany do otworu zapobiega zanieczyszczeniu medium procesowego i chroni grafit przed medium procesowym
• Standardowa czystość grafitu, 98% grafitu, gęstość 1,0 g. cm³
• Identyfikacja powierzchni: rozmiar, materiał i producent

Główny materiał	Max. Temperatura
Stal nierdzewna	1000-1600 ° F535-870 ° C)
Stal węglowa	800 ° F425 ° C
Mosiądz	500 ° F260 ° C
Miedź	600 ° F315 ° C)
Aluminium	800 ° F (425 ° C
Monel	1500 ° F (815 ° C
Nikiel	1400 ° F760 ° C
Inconel	2000 ° F1100 ° C
Materiał wierzchni	Max. Temperatura	Ciśnienie w temperaturze pokojowej
		Min.Mpa (PSI)	Max.Mpa (PSI)
Elastyczny grafit	500 ° C 932 ° F	17 (2500	500 (72500)
Arkusz bez azbestu	400 ° C752 ° F	233300	500 (72500)
PTFE	260 ° C500 ° F	172500	500 (72500)

Materiał	Maksymalna twardość HBS HRB	Maksymalna temperatura ℃	Skrót
304	160 83	700	304
Stal nierdzewna 304L	150 80	450	304L
Stal nierdzewna 316	160 83	700	316
Stal nierdzewna 316L	150 80	450	316L
321 ze stali nierdzewnej	160 83	700	321
Stal nierdzewna 410	170 86	650	310
Stal nierdzewna 347	160 83	700	347
Stal węglowa	-40 -130	5401000	CRS
