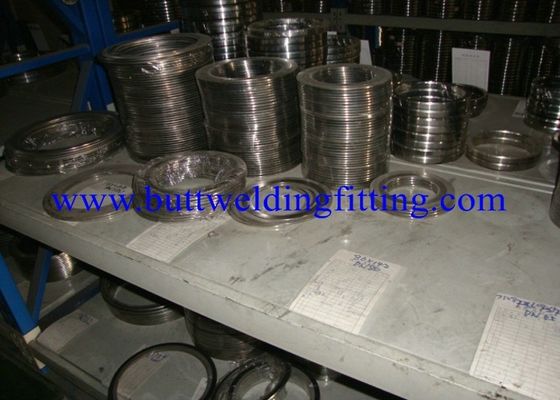

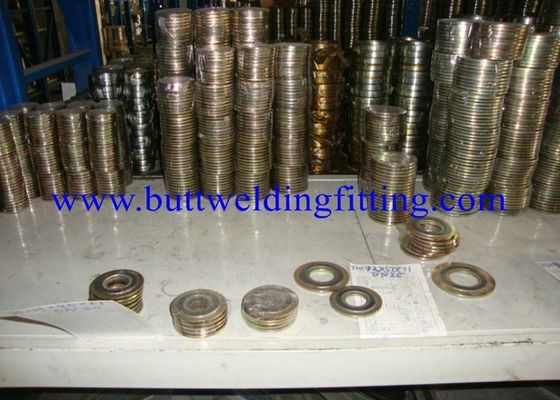

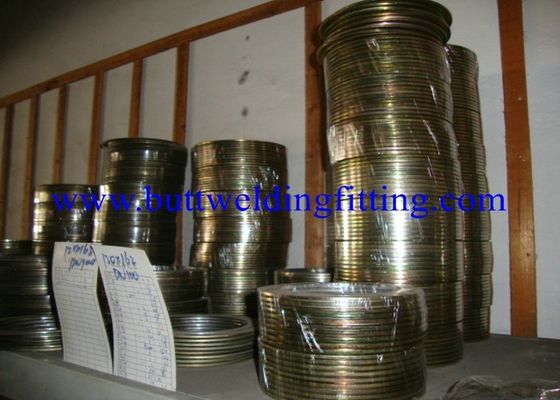

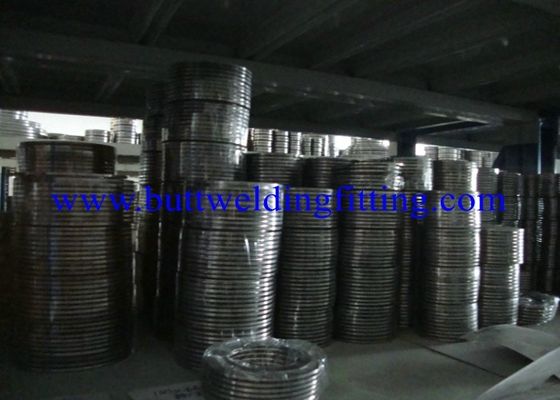

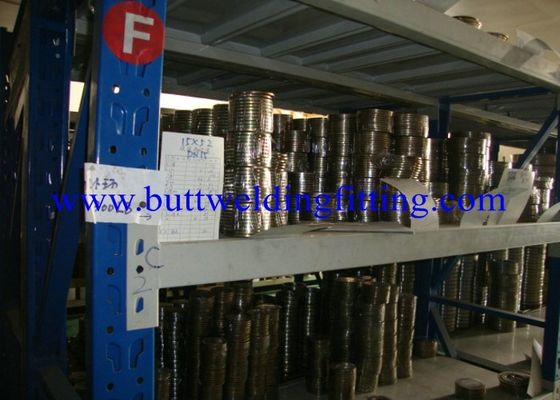

Uszczelka ze stali nierdzewnej 321 Uszczelka metalowa falista 1.4541 Uszczelka z płaskim pierścieniem

Uszczelka spiralna z uszczelką ze stali nierdzewnej, 321 Metalowa uszczelka z karbem 1.4541 Uszczelka z płaskim pierścieniem; Płaska uszczelka metalowa

Falista uszczelka metalowa

1. Materiał: SS321 SS304, SS316, CS, grafit
2. Temperatura robocza (maks.): 650 stopni C
3. Ciśnienie robocze: 6,4 ~ 16,0 MPa

Metalowa uszczelka falista wypełniona grafitem

Uszczelka falista wykonana jest z obrobionej mechanicznie płaskiej płytki metalowej z falistą lub falistą powierzchnią pod kątem 90 stopni.

Dostępne są uszczelki faliste z pierścieniami wewnętrznymi i zewnętrznymi lub uszczelką kompozytową z elastycznym grafitem lub arkuszem teflonowym w zależności od miejsca pracy i wymagań.

Dotyczy lokalizacji wysokiego ciśnienia i wysokiej temperatury. Silna odporność na korozję, stabilna i niezawodna funkcja uszczelniania.

Temperatura robocza (maks.): 650 ° C Ciśnienie robocze: 6,4 ~ 16,0 MPa

Wymiary falistej uszczelki metalowej (CMG) pasującej do kołnierzy ASME B16.5

Wymiary Faliste uszczelki metalowe dostosowane do EN 1514-4

Zalety:

1- wyjątkowa wytrzymałość mechaniczna i przewodność cieplna

2- zdolny do wytrzymania wysokich temperatur

3- Nie ma prawie żadnych ograniczeń dotyczących rozmiaru

4-solidna konstrukcja zapewnia stabilność nawet przy dużych średnicach i zapewnia bezproblemową obsługę i instalację.

Meteriały do ​​metalowych i falistych uszczelek metalowych:

Udowodniono, że uszczelka z blachy falistej jest zarówno niezawodna, jak i ekonomiczna w stosowaniu na kołnierzu i głowicach, gdzie obciążenie śrub jest wystarczające. Ich zasada działania opiera się na różnych stopniach twardości sąsiednich materiałów. Efekt uszczelnienia jest wytwarzany przez stałe obciążenie, na które narażona jest uszczelka. Są one stosowane w aplikacjach, które wymagają wytrzymałości mechanicznej, przewodności cieplnej, jak również odporności na temperaturę i korozję. Można je podzielić na typy płaskie, ząbkowane i faliste i są szczególnie przydatne, gdy ściśliwość nie jest czynnikiem lub gdy dostępna jest wystarczająca siła zaciskająca. Metalowe uszczelki odznaczają się większą wytrzymałością mechaniczną, lepszym przenoszeniem ciepła i odpornością na wyższe temperatury i ciśnienia oraz mogą oferować zalety w porównaniu z uszczelkami typu plater w niektórych zastosowaniach.

Faliste uszczelki metalowe z miękką miękką warstwą po obu stronach są stosowane w zastosowaniach niskociśnieniowych w kanałach spalin o dużej średnicy w wysokich temperaturach. Zastosowanie uszczelek falistych eliminuje problem trudnego obchodzenia się z większymi uszczelkami metalowymi stosowanymi w tych zastosowaniach. Nadają się do rur gazowych i nakrętek zaworów lub wszędzie tam, gdzie występują kwasy, oleje i chemikalia. Mogą być używane przy niższych ciśnieniach i wyższych temperaturach.

Meteriały do ​​metalowych i falistych uszczelek metalowych:

Falisty metal pokryty jest warstwą grafitu, ceramiki lub PTFE. Dodatkowa warstwa wykończeniowa jest nakładana w zależności od wymagań uszczelnianego medium. Takie uszczelki są stosowane na nierównych lub zniekształconych powierzchniach uszczelniających, gdzie potrzebne są bardziej elastyczne materiały o lepszych właściwościach uszczelniających.

Uwaga: Metal ma grubość 0,5 mm, a odstęp pofałdowania wynosi 3 mm, 4 mm lub 6 mm w zależności od szerokości uszczelek. Grubość fali wynosi około. Od 1 mm do 1,5 mm, w zależności od rozmiaru uszczelki. Falisty metal może być pokryty warstwami grafitu, ceramiki lub PTFE o grubości 0,5 mm, 1 mm lub 1,5 mm.
