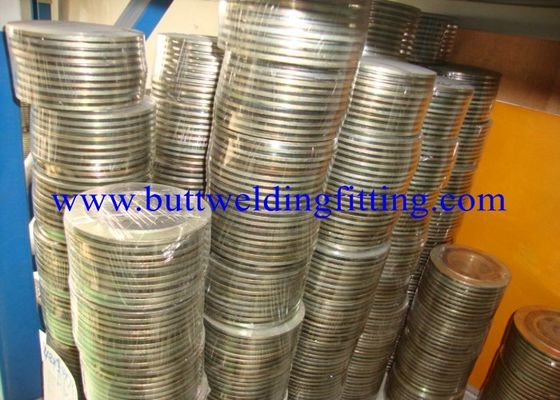

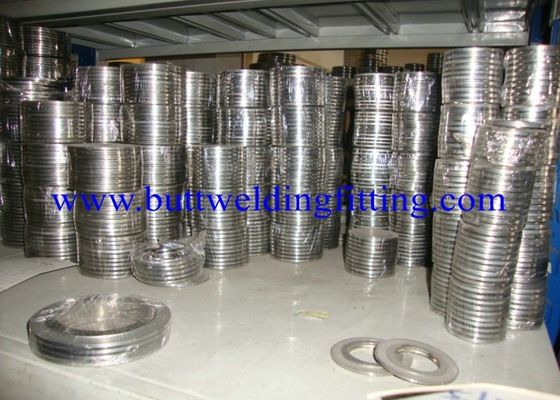

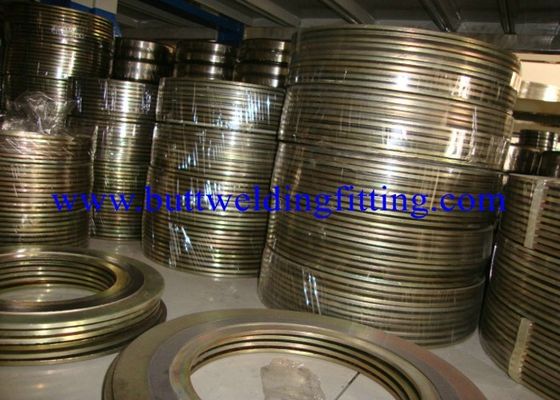

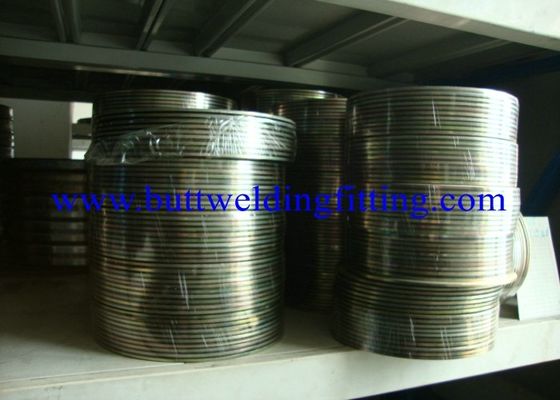

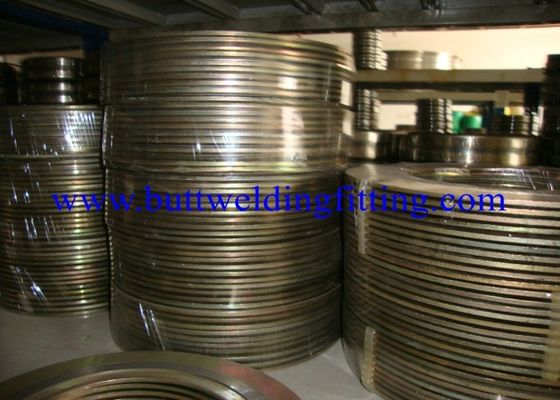

316 uszczelka spiralna ze stali nierdzewnej / falista metalowa uszczelka

Falista uszczelka metalowa

Udowodniono, że falista metalowa uszczelka jest niezawodna i ekonomiczna w zastosowaniu na kołnierzu i głowicach, gdzie obciążenie śrub jest wystarczające. Ich zasada działania opiera się na różnych stopniach twardości sąsiednich materiałów. Efekt uszczelnienia jest wytwarzany przez stałe obciążenie, na które narażona jest uszczelka. Są one stosowane w aplikacjach, które wymagają wytrzymałości mechanicznej, przewodności cieplnej, a także odporności na temperaturę i korozję. Można je podzielić na typy płaskie, ząbkowane i faliste i są szczególnie przydatne, gdy ściśliwość nie jest czynnikiem lub gdy dostępna jest wystarczająca siła zaciskania. Metalowe uszczelki charakteryzują się większą wytrzymałością mechaniczną, lepszym przenoszeniem ciepła i odpornością na wyższe temperatury i ciśnienia, aw niektórych zastosowaniach mogą oferować zalety w porównaniu z uszczelkami typu platerowanego.

Pofałdowane metalowe uszczelki z miękką warstwą po obu stronach są stosowane w zastosowaniach niskociśnieniowych w kanałach spalin o dużej średnicy w wysokich temperaturach. Zastosowanie uszczelek falistych eliminuje problem trudnej manipulacji z dużymi niemetalowymi uszczelkami stosowanymi w tych zastosowaniach. nadają się do rur gazowych i nakrętek zaworów lub wszędzie tam, gdzie występują kwasy, oleje i chemikalia. Mogą być stosowane przy niższych ciśnieniach i wyższych temperaturach.


Uszczelka zawiera falisty metalowy rdzeń ze stali nierdzewnej z grafitową folią po obu stronach. Falisty pierścień zapewnia wysoką kompresję miękkiego materiału na falistych grzbietach, niska dyfuzja w przekroju poprzecznym zwiększa bezpieczeństwo przedmuchu, a także poprawia stabilność i obsługę.
Ten system uszczelniający charakteryzuje się wysoką szczelnością nawet przy niskim nacisku powierzchniowym, wysoką zdolnością adaptacyjną i sprężystością.
Wewnętrzny pierścień wpływa na dalszą redukcję dyfuzji jonów i zapobiega wpływaniu warstw grafitowych na medium robocze. Uszczelka może być stosowana w płaskich powierzchniach, podwyższonych powierzchniach czołowych i męskich i żeńskich kołnierzach czołowych, w urządzeniach o większych wymiarach i specjalnych połączeniach kołnierzowych.

uszczelka zawiera falisty metalowy rdzeń ze stali nierdzewnej z grafitową folią po obu stronach. Falisty pierścień zapewnia wysoką kompresję miękkiego materiału na falistych grzbietach, niska dyfuzja w przekroju poprzecznym zwiększa bezpieczeństwo przedmuchu, a także poprawia stabilność i obsługę.

Ten system uszczelniający charakteryzuje się wysoką szczelnością nawet przy niskim nacisku powierzchniowym, wysoką zdolnością adaptacyjną i sprężystością.
Wewnętrzny pierścień wpływa na dalszą redukcję dyfuzji jonów i zapobiega wpływaniu warstw grafitowych na medium robocze. Uszczelka może być stosowana w płaskich powierzchniach, podwyższonych powierzchniach czołowych i męskich i żeńskich kołnierzach czołowych, w urządzeniach o większych wymiarach i specjalnych połączeniach kołnierzowych.



Sytle No: Uszczelka RS4-VW zawiera falisty metalowy rdzeń ze stali nierdzewnej z częściową warstwą folii grafitowej po obu stronach. System uszczelnień oparty jest na naszym RS4-VI i ma doskonałe właściwości uszczelniające. Częściowe pokrycie zmniejsza powierzchnię uszczelniającą, a tym samym zwiększa specyficzny nacisk powierzchniowy. Projekt ten powinien mieć pierwszeństwo przed RS4-VI, gdzie siła śrubowania jest niska, aw uszczelnieniach o większych szerokościach uszczelnienia

Uszczelka składa się z falistego metalowego rdzenia ze stali nierdzewnej z grafitową folią po obu stronach. Falisty pierścień zapewnia wysoką kompresję na miękkim materiale na karbowanych grzbietach, niska dyfuzja w przekroju poprzecznym zwiększa bezpieczeństwo bezpieczeństwa przedmuchu, a także poprawia stabilność i obsługę
Ten system uszczelniający zapewnia wysoką szczelność nawet przy niskim styku powierzchni, a także wysoką zdolność adaptacji i sprężystości. Pierścień wewnętrzny wpływa na dalszą dyfuzję redukcji, a ponadto warstwy grafitu nie uderzają w medium robocze.

Uszczelka może być stosowana w kołnierzach płaskich, podniesionych i męskich i żeńskich, w urządzeniach o większych wymiarach iw specjalnych połączeniach kołnierzowych


Wymiary falistej uszczelki metalowej (CMG) pasującej do kołnierzy ASME B16.5

Wymiary Faliste uszczelki metalowe dostosowane do EN 1514-4

Zalety:

1- wyjątkowa wytrzymałość mechaniczna i przewodność cieplna

2- zdolny do wytrzymania wysokich temperatur

3- Nie ma prawie żadnych ograniczeń dotyczących rozmiaru

4-solidna konstrukcja zapewnia stabilność nawet przy dużych średnicach i zapewnia bezproblemową obsługę i instalację.

Meteriały do ​​metalowych i falistych uszczelek metalowych:

Udowodniono, że uszczelka z blachy falistej jest zarówno niezawodna, jak i ekonomiczna w stosowaniu na kołnierzu i głowicach, gdzie obciążenie śrub jest wystarczające. Ich zasada działania opiera się na różnych stopniach twardości sąsiednich materiałów. Efekt uszczelnienia jest wytwarzany przez stałe obciążenie, na które narażona jest uszczelka. Są one stosowane w aplikacjach, które wymagają wytrzymałości mechanicznej, przewodności cieplnej, jak również odporności na temperaturę i korozję. Można je podzielić na typy płaskie, ząbkowane i faliste i są szczególnie przydatne, gdy ściśliwość nie jest czynnikiem lub gdy dostępna jest wystarczająca siła zaciskająca. Metalowe uszczelki odznaczają się większą wytrzymałością mechaniczną, lepszym przenoszeniem ciepła i odpornością na wyższe temperatury i ciśnienia, aw niektórych zastosowaniach mogą oferować zalety w porównaniu z uszczelkami typu platerowanego.

Faliste uszczelki metalowe z miękką miękką warstwą po obu stronach są stosowane w zastosowaniach niskociśnieniowych w kanałach spalin o dużej średnicy w wysokich temperaturach. Zastosowanie uszczelek falistych eliminuje problem trudnego obchodzenia się z większymi uszczelkami metalowymi stosowanymi w tych zastosowaniach. Nadają się do rur gazowych i nakrętek zaworów lub wszędzie tam, gdzie występują kwasy, oleje i chemikalia. Mogą być używane przy niższych ciśnieniach i wyższych temperaturach.

Zalety:

1- wyjątkowa wytrzymałość mechaniczna i przewodność cieplna

2- zdolny do wytrzymania wysokich temperatur

3- Nie ma prawie żadnych ograniczeń dotyczących rozmiaru

4-solidna konstrukcja zapewnia stabilność nawet przy dużych średnicach i zapewnia bezproblemową obsługę i instalację.

Meteriały do ​​metalowych i falistych uszczelek metalowych:

Falisty metal pokryty jest warstwą grafitu, ceramiki lub PTFE. Dodatkowa warstwa wykończeniowa jest nakładana w zależności od wymagań uszczelnianego medium. Takie uszczelki są stosowane na nierównych lub zniekształconych powierzchniach uszczelniających, gdzie potrzebne są bardziej elastyczne materiały o lepszych właściwościach uszczelniających.

Uwaga: Metal ma grubość 0,5 mm, a odstęp pofałdowania wynosi 3 mm, 4 mm lub 6 mm w zależności od szerokości uszczelek. Grubość fali wynosi około. Od 1 mm do 1,5 mm, w zależności od rozmiaru uszczelki. Falisty metal może być pokryty warstwami grafitu, ceramiki lub PTFE o grubości 0,5 mm, 1 mm lub 1,5 mm.
