| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | TOBO |
| Orzecznictwo: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Numer modelu: | 904L ASME / ANSI B16.9, B16.28, MSS SP-43, MSS SP-75 |
| Minimalne zamówienie: | 2 SZT |
| Cena: | USD0.3-100 PER PC |
| Szczegóły pakowania: | PŁYTA Z DREWNA LUB PALETA |
| Czas dostawy: | 15 dni |
| Zasady płatności: | T/T, l/c, Western Union |
| Możliwość Supply: | 9990000PCS na miesiąc |
| Nazwa produktu:: | Końcówka do zgrzewania doczołowego ze stali nierdzewnej | Materia∏u: | 904L |
|---|---|---|---|
| Zakres rozmiarów:: | DN15-DN600 (1/2 "-24") Typ bez szwu DN15 - DN1200 (1/2 "- 48") Typ spawany | Grubość:: | Sch5-Sch160, STD, XS, XXS |
| Standard:: | ANSI / ASTM B16.9 / 16.28, API 5L, DIN2617, JIS B2311 / 2312/2313 | ||
| Podkreślić: | Koniec stawu kolanowego,koniec SS |
||

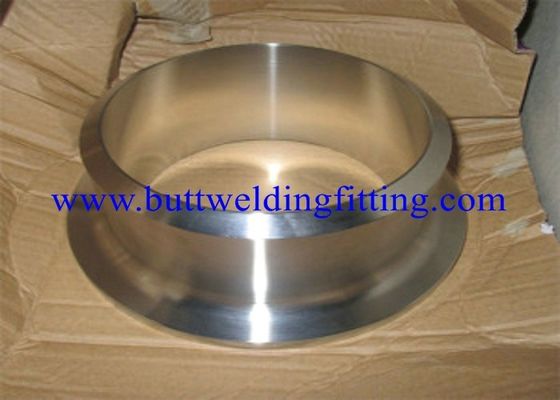

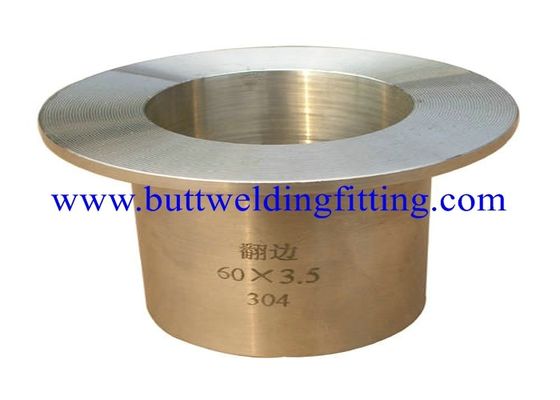

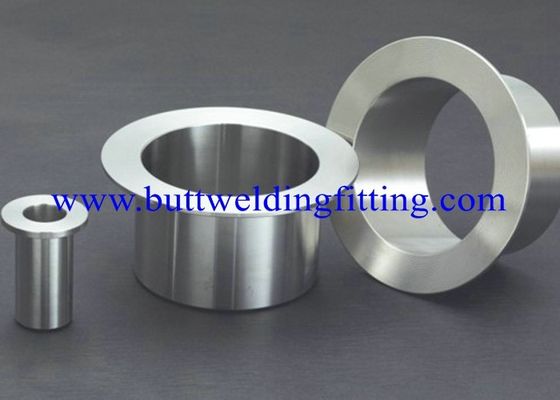

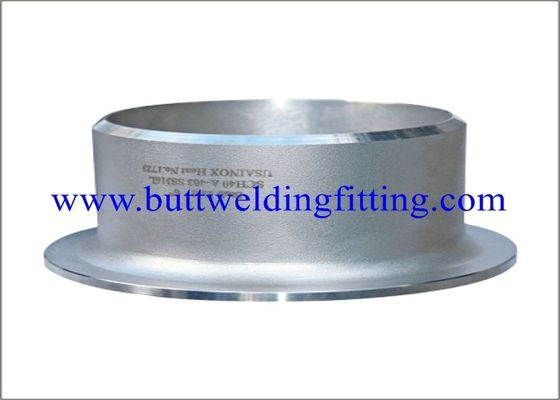

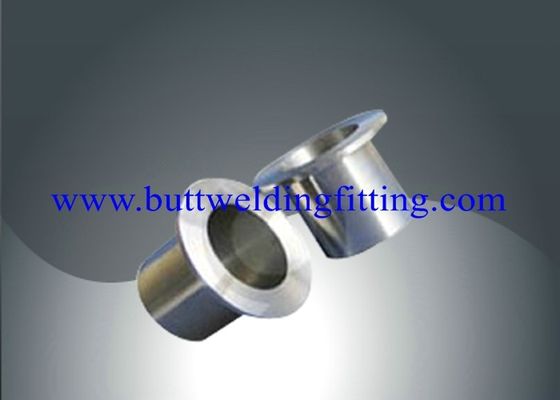

904L Stal nierdzewna Końcówki kłowe Złącze kolanowe 1 cal 8 ”SCH40S ASME / ANSI B16.9, B16.28, MSS SP-43, MSS SP-75
Zapewniamy naszym klientom złączki do spawania doczołowego wykonane z wysokiej jakości stali nierdzewnej przez naszych oryginalnych producentów. Oferowane w postaciach bez szwu i spawanych, okucia te są precyzyjnie wykonane i oferowane naszym klientom w następujących specyfikacjach:
Formularz:
1/8 „NB DO 48” Uwaga. (Bez szwu i spawane)
Grubość
SCH: 5s, 10s, 40s, 80s, 10, 20, 40, STD, 60, 80, XS, 100, 120, 140, 160, XXS i NS dostępne z NACE MR 01-75
Rodzaj:
· Kolanka w 45 stopniach, 90 stopniach, 180 stopniach, R = 1D, 1,5D, 3D, 5D, 6D, 8D, 10D i 20D.
· Mimośrodowy i koncentryczny reduktor.
· Czapki i krzyże.
· Równa i nierówna koszulka.
· Długi i krótki koniec.
Standard:
· ASME: ANSI B16.9, ANSI B16.28, MSS SP75
· DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
· SGP: JIS B2313
· EN: EN10253-1, EN10253-2
Materiał:
Stal nierdzewna: ASTM A403 WP 304 / 304L / 304H / 316 / 316L / 317 / 317L / 321/310/347 / 904L / itd.
Stal węglowa: ASTM A234 WPB / A420 WPL3 / A420 WPL6 / MSS-SP-75 WPHY 42/46/52/56/60/65/70 itd.
Stal stopowa: ASTM A234 WP1 / WP5 / WP9 / WP11 / WP22 / WP91 / itd.
Inne materiały: monel, nikiel, inconel, hastalloy, miedź, mosiądz, brąz, tytan, tantal, bizmut, aluminium, stal szybkotnąca, cynk, ołów itp.
DN | NPS | Średnica zewnętrzna | Długa długość wzoru, F | Krótka długość wzoru, F |
| Średnica okrążenia, G | ||||
Max | Min | |||||||||
mm | Cal | mm | Cal | |||||||
15 | 1/2 | 22.8 | 0,896 | 20.5 | 0,809 | 76 | 51 | 3 | 35 | |
20 | 3/4 | 28.1 | 1.106 | 25,9 | 1,019 | 76 | 51 | 3 | 43 | |
25 | 1 | 35,0 | 10376 | 32.6 | 1,284 | 102 | 51 | 3 | 51 | |
32 | 1.1 / 4 | 43.6 | 10716 | 41.4 | 1.629 | 102 | 51 | 5 | 64 | |
40 | 1.1 / 2 | 49,9 | 1.965 | 47.5 | 1.869 | 102 | 51 | 6 | 73 | |
50 | 2 | 62,4 | 2,456 | 59,5 | 2,344 | 152 | 64 | 8 | 92 | |
65 | 2.1 / 2 | 75,3 | 2,966 | 72.2 | 2.844 | 152 | 64 | 8 | 105 | |
80 | 3 | 91,3 | 3,596 | 88.1 | 3,469 | 152 | 64 | 10 | 127 | |
90 | 3.1 / 2 | 104,0 | 4,096 | 100,8 | 3,969 | 152 | 76 | 10 | 140 | |
100 | 4 | 116,7 | 4,593 | 113,5 | 4,469 | 152 | 76 | 11 | 157 | |
125 | 5 | 144,3 | 5.683 | 140,5 | 5,532 | 203 | 76 | 11 | 186 | |
150 | 6 | 171,3 | 6.743 | 167,5 | 6.594 | 203 | 89 | 13 | 216 | |
200 | 8 | 222.1 | 8.743 | 218.3 | 8,594 | 203 | 102 | 13 | 270 | |
250 | 10 | 277.2 | 10.913 | 272.3 | 10.719 | 254 | 127 | 13 | 324 | |
300 | 12 | 328,0 | 12,913 | 323.1 | 12,719 | 254 | 152 | 13 | 381 | |
350 | 14 | 359,9 | 14.170 | 354,8 | 13.969 | 305 | 152 | 13 | 413 | |
400 | 16 | 411,0 | 16.180 | 405.6 | 15.969 | 305 | 152 | 13 | 470 | |
450 | 18 | 462,0 | 18.190 | 456,0 | 17.969 | 305 | 152 | 13 | 533 | |
500 | 20 | 514,0 | 20.240 | 507,0 | 19,969 | 305 | 152 | 13 | 584 | |
550 | 22 | 565,0 | 22,240 | 558,0 | 21,969 | 305 | 152 | 13 | 641 | |
600 | 24 | 616,0 | 24.240 | 609,0 | 23,969 | 305 | 152 | 13 | 692 | |
