WP321 WP310 WP317L Stal nierdzewna Końcówki 1 cal 8 cali SCH40S SCH80 SCH120

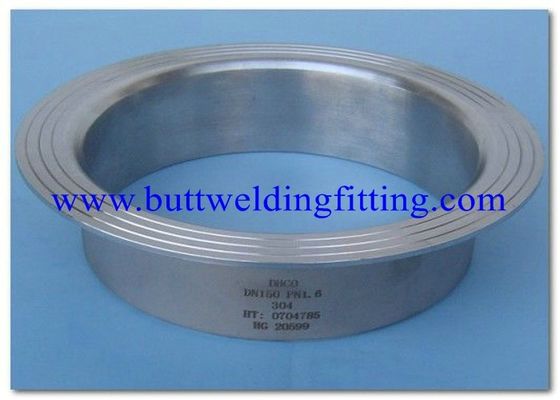

  • WP321 WP310 WP317L Stainless Steel Stub Ends 1 Inch 8 inch SCH40S SCH80 SCH120

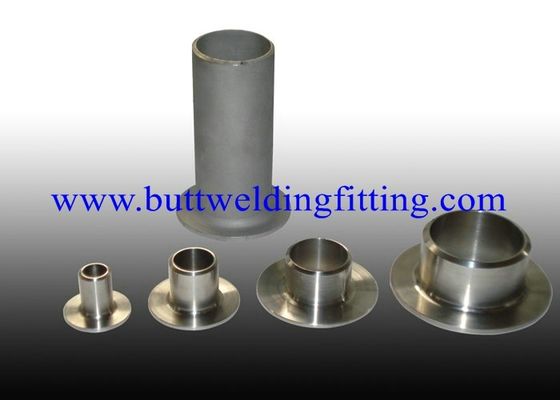

  • WP321 WP310 WP317L Stainless Steel Stub Ends 1 Inch 8 inch SCH40S SCH80 SCH120

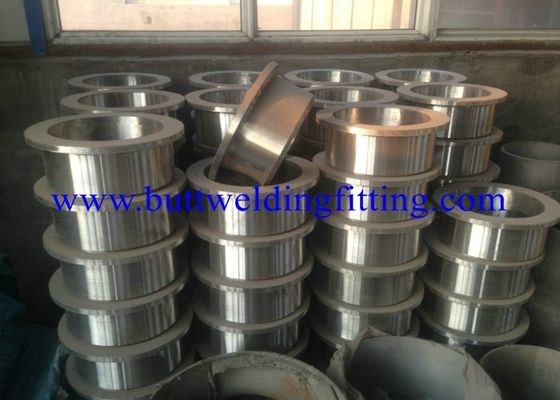

  • WP321 WP310 WP317L Stainless Steel Stub Ends 1 Inch 8 inch SCH40S SCH80 SCH120

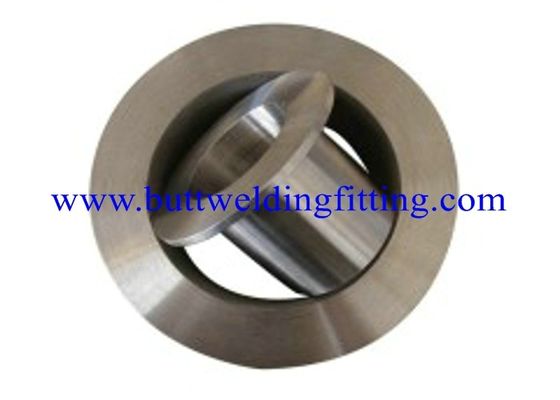

  • WP321 WP310 WP317L Stainless Steel Stub Ends 1 Inch 8 inch SCH40S SCH80 SCH120

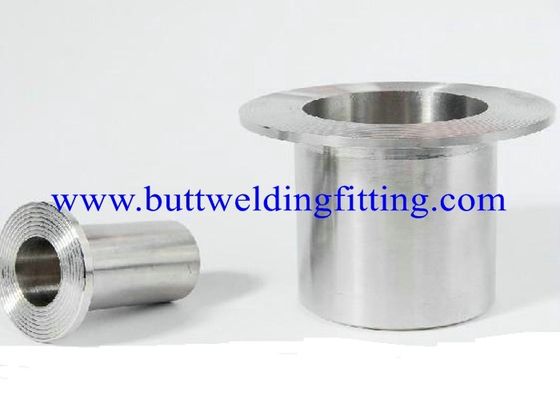

  • WP321 WP310 WP317L Stainless Steel Stub Ends 1 Inch 8 inch SCH40S SCH80 SCH120
Miejsce pochodzenia CHINY
Nazwa handlowa TOBO
Orzecznictwo SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numer modelu A403 WP316L WP321 WP310 WP317L
Minimalne zamówienie 2 SZT
Cena USD0.3-100 PER PC
Szczegóły pakowania PŁYTA Z DREWNA LUB PALETA
Czas dostawy 15 dni
Zasady płatności T/T, l/c, Western Union
Możliwość Supply 9990000PCS na miesiąc
Szczegóły Produktu
Nazwa produktu Końcówka do zgrzewania doczołowego ze stali nierdzewnej Materia∏u A403 WP316L WP321 WP310 WP317L
Zakres rozmiarów DN15-DN600 (1/2 "-24") Typ bez szwu DN15 - DN1200 (1/2 "- 48") Typ spawany Grubość Sch5-Sch160, STD, XS, XXS
Standard ANSI / ASTM B16.9 / 16.28, API 5L, DIN2617, JIS B2311 / 2312/2313
Podkreślić

Koniec stawu kolanowego

,

koniec SS
Zostaw wiadomość
opis produktu
WP321 WP310 WP317L Stal nierdzewna Końcówki kłowe Złącze kolanowe 1 cal 8 ”SCH40S SCH80 SCH120

KOŃCÓWKI STUB W STALI NIERDZEWNEJ

Projekty

· Projektowanie zgodnie z ASME / ANSI B16.9, B16.28, MSS SP-43, MSS SP-75

· Jednolita lub spawana konstrukcja

Kształty:

· Łokcie 45 °, 90 °, 180 ° (długie i krótkie), 3R

· Proste i redukcyjne trójniki

· Reduktory koncentryczne i mimośrodowe

· Czapki

· Kończy się Stub

· Krzyże

· Inne niestandardowe wzory

· Wysoka grubość ścianki i kształtki zgrzewane doczołowe o dużej średnicy (bezszwowe lub miedziane) na żądanie

· Specjalne kształtki do spawania doczołowego na zamówienie

Materiały

· Stal węglowa: ASTM A234 WPB

· Stal węglowa stopowa: ASTM A 234 WP1, WP 11 cl 1, WP 22 cl 1, WP 5

· Niskotemperaturowa stal węglowa: ASTM A 420 WPL6, WPL3

· Austenityczna stal nierdzewna: ASTM A 403 WP 304 / 304L, WP 316 / 316L, WP 321

· Dupleks, superdupleks

· Monel, Inconel 625®, Hastelloy C 276®, 6Mo, Incoloy 825®

· Tytan, cyrkon do zastosowań wysoce korozyjnych

· Żeliwo sferoidalne do zastosowań wodnych

Zakres wymiarów

· Rozmiary: 1/2 '' - 48 '' (i wyżej - tj. Specjalne łączniki do spawania doczołowego)

· Harmonogramy: STD, S40, XS, S80, S120, S160, XXS

· Gruba grubość ścianki / Armatura o dużej średnicy na żądanie

DN

NPS

Średnica zewnętrzna

Długa długość wzoru, F

Krótka długość wzoru, F


Promień filetu, R

Średnica okrążenia, G

Max

Min

mm

Cal

mm

Cal

15

1/2

22.8

0,896

20.5

0,809

76

51

3

35

20

3/4

28.1

1.106

25,9

1,019

76

51

3

43

25

1

35,0

10376

32.6

1,284

102

51

3

51

32

1.1 / 4

43.6

10716

41.4

1.629

102

51

5

64

40

1.1 / 2

49,9

1.965

47.5

1.869

102

51

6

73

50

2

62,4

2,456

59,5

2,344

152

64

8

92

65

2.1 / 2

75,3

2,966

72.2

2.844

152

64

8

105

80

3

91,3

3,596

88.1

3,469

152

64

10

127

90

3.1 / 2

104,0

4,096

100,8

3,969

152

76

10

140

100

4

116,7

4,593

113,5

4,469

152

76

11

157

125

5

144,3

5.683

140,5

5,532

203

76

11

186

150

6

171,3

6.743

167,5

6.594

203

89

13

216

200

8

222.1

8.743

218.3

8,594

203

102

13

270

250

10

277.2

10.913

272.3

10.719

254

127

13

324

300

12

328,0

12,913

323.1

12,719

254

152

13

381

350

14

359,9

14.170

354,8

13.969

305

152

13

413

400

16

411,0

16.180

405.6

15.969

305

152

13

470

450

18

462,0

18.190

456,0

17.969

305

152

13

533

500

20

514,0

20.240

507,0

19,969

305

152

13

584

550

22

565,0

22,240

558,0

21,969

305

152

13

641

600

24

616,0

24.240

609,0

23,969

305

152

13

692
