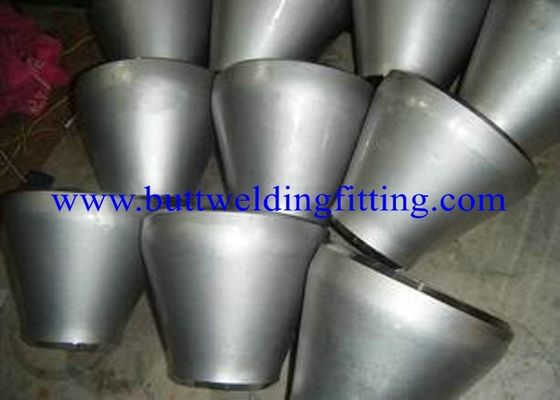

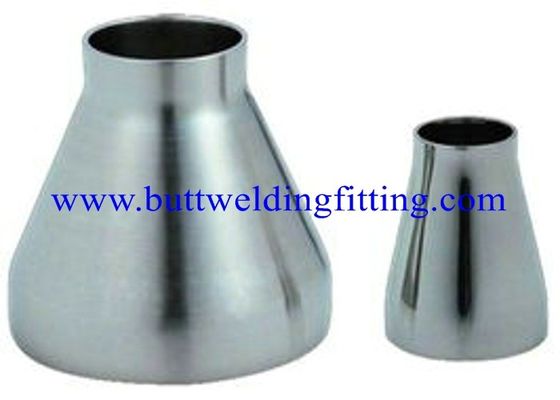

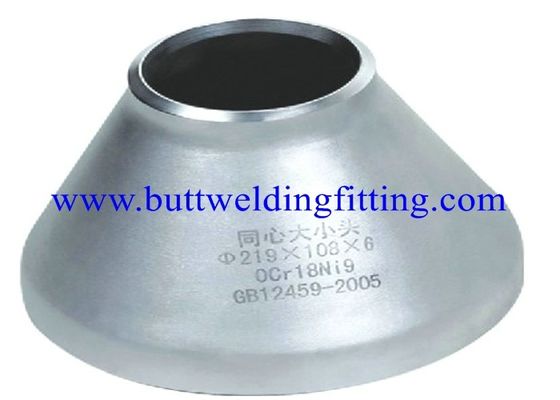

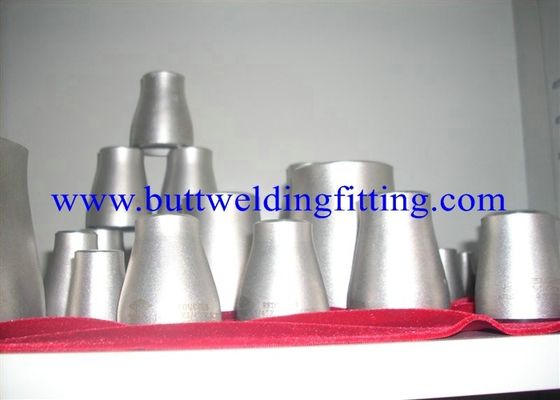

Reduktor koncentryczny ze stali nierdzewnej Reduktor ASME A403 WP 347 / 347H / 316Ti

  • Concentric Pipe Reducer Stainless Steel Reducer ASME A403 WP 347 / 347H / 316Ti
  • Concentric Pipe Reducer Stainless Steel Reducer ASME A403 WP 347 / 347H / 316Ti
  • Concentric Pipe Reducer Stainless Steel Reducer ASME A403 WP 347 / 347H / 316Ti
  • Concentric Pipe Reducer Stainless Steel Reducer ASME A403 WP 347 / 347H / 316Ti
  • Concentric Pipe Reducer Stainless Steel Reducer ASME A403 WP 347 / 347H / 316Ti
Miejsce pochodzenia CHINY
Nazwa handlowa TOBO
Orzecznictwo SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numer modelu ASME A403 WP 347 / 347H / 316Ti
Minimalne zamówienie 2 SZT
Cena USD0.3-200 PER PC
Szczegóły pakowania PŁYTA Z DREWNA LUB PALETA
Czas dostawy 15 dni
Zasady płatności T/T, l/c, Western Union
Możliwość Supply 9990000 SZTUK W MIESIĄCU
Szczegóły Produktu
Standard ASTM, JIS, BS, DIN, UNI itd Materia∏u ASME A403 WP 347 / 347H / 316Ti
Rodzaj produktu Reduktor Con / Ecc Grubość Sch5-Sch160, STD, XS, XXS
Podkreślić

Koncentryczny reduktor rur

,

reduktor spoiny czołowej
Zostaw wiadomość
opis produktu

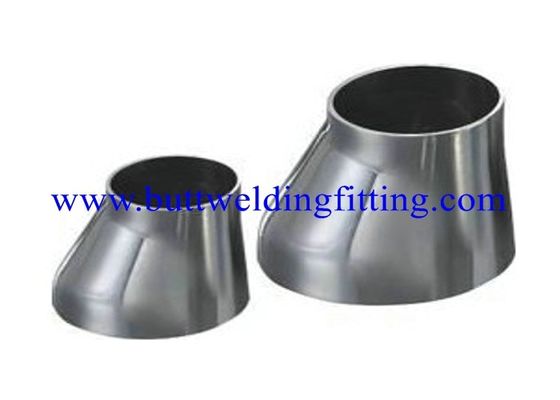

Reduktor mimośrodowy Reduktor ze stali nierdzewnej ASME A403 WP 347 / 347H / 316Ti 8 ”SCH40S 10” SCH80S

Reduktor rur to rodzaj przemysłowych łączników rurowych używanych do łączenia dwóch rur (lub rur) o różnych średnicach. Zawiera koncentryczny reduktor i mimośrodowy reduktor. Ta pierwsza jest używana na rurach pionowych, a druga na rurach poziomych.

Reduktory rur stosowane są głównie w następujących obszarach:
1. Reduktor rury jest przydatny, gdy istnieje wymóg zmiany natężenia przepływu płynu.
2. Służy do wlotu pompy, aby zapobiec kawitacji.
3. Pasuje do złączy instrumentów, takich jak przepływomierz i zawór sterujący.

Rozmiar
Reduktor bez szwu: 1/2 "～ 32" DN15 ～ DN800
Reduktor rury spawalniczej: 6 ”～ 60” DN150 ～ DN1500
Grubość ściany
sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100,
sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Max. grubość: 200 mm

Materiały
Stal węglowa: ASTM / ASME A234 WPB-WPC
Stal stopowa: ASTM / ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
Stal nierdzewna: ASTM / ASME A403 WP 304-304L-304H-304LN-304N
ASTM / ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM / ASME A403 WP 321-321H ASTM / ASME A403 WP 347-347H
Stal niskotemperaturowa: ASTM / ASME A402 WPL 3-WPL 6
Stal o wysokiej wydajności: ASTM / ASME A860 WPHY 42-46-52-60-65-70

Normy
GB / T12459-2005 GB / T13401-2005 GB / T10752-2005
SH / T3408-1996 SH / T3409-1996
SY / T0609-2006 SY / T0518-2002 SY / T0510-1998
DL / T695-1999 GD2000 GD87-1101
HG / T21635-1987 HG / T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2616-1-1991 DIN2616-2-1991
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17378-2001
AFNOR NF A 49-289-1990 AFNOR NF A 49-170-1-1999 AFNOR NF A 49-170-2-2009 AFNOR NF A 49-170-3-2009 AFNOR NF A 49-170-4-2009
ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009

Procesy przemysłowe
Gięcie, ściskanie, prasowanie, kucie, obróbka i inne

Obsługiwane branże
Nasze reduktory do rur znalazły wiele zastosowań w wielu gałęziach przemysłu, takich jak elektryczność, ropa naftowa, gaz ziemny, chemikalia, przemysł stoczniowy, ogrzewanie, papiernictwo, hutnictwo i tak dalej.

Specyfikacje trójnika do rur

Specyfikacje reduktora rur

Reduktor rury Zakres produkcji
Bezproblemowy reduktor rur Reduktor rury spawalniczej
Średnica zewnętrzna 1/2 "～ 32" 6 ”～ 60”
grubość ściany 4 mm ～ 200 mm
Rodzaj produktu Reduktor koncentryczny, reduktor mimośrodowy

Opis:

Specyfikacja

Cocentric Reduer Eccentric Reduer

Średnica nominalna

Średnica zewnętrzna

Koniec końców

D1 * D2

DN

NPS

Seria A

Seria B

H

20 × 15

3/4 × 1/2

26,9 × 21,3

25 × 18

38

20 × 10

3/4 × 3/8

26,9 × 17,3

25 × 14

38

25 × 20

1 × 3/4

33,7 × 26,9

32 × 25

51

25 × 15

1 × 1/2

33,7 × 21,3

32 × 18

51

32 × 25

1,1 / 4 × 1

42,4 × 33,7

38 × 32

51

32 × 20

1,1 / 4 × 3/4

42,4 × 26,9

38 × 25

51

32 × 15

1,1 / 4 × 1/2

42,4 × 21,3

38 × 18

51

40 × 32

1,1 / 2 × 1,1 / 4

48,3 × 42,4

45 × 38

64

40 × 25

1,1 / 2 × 1

48,3 × 33,7

45 × 32

64

40 × 20

1,1 / 2 × 3/4

48,3 × 26,9

45 × 25

64

40 × 15

1,1 / 2 × 1/2

48,3 × 21,3

45 × 18

64

50 × 40

2 × 1,1 / 2

60,3 × 48,3

57 × 45

76

50 × 32

2 × 1,1 / 4

60,3 × 42,4

57 × 38

76

50 × 25

2 × 1

60,3 × 33,7

57 × 32

76

50 × 20

2 × 3/4

60,3 × 26,9

57 × 25

76

65 × 50

2,1 / 2 × 2

73,0 × 60,3

76 × 57

89

65 × 40

2,1 / 2 × 1,1 / 2

73,0 × 48,3

76 × 45

89

65 × 32

2,1 / 2 × 1,1 / 4

73,0 × 42,4

76 × 38

89

65 × 25

2,1 / 2 × 1

73,0 × 33,7

76 × 32

89

80 × 65

3 × 2,1 / 2

88,9 × 73,0

89 × 76

89

80 × 50

3 × 2

88,9 × 60,3

89 × 57

89

80 × 40

3 × 1,1 / 2

88,9 × 48,3

89 × 45

89

80 × 32

3 × 1,1 / 4

88,9 × 42,4

89 × 38

89

90 × 80

3,1 / 2 × 3

101,6 × 88,9

-

102

90 × 65

3,1 / 2 × 2,1 / 2

101,6 × 73,0

-

102

90 × 50

3,1 / 2 × 2

101,6 × 60,3

-

102

90 × 40

3,1 / 2 × 1,1 / 2

101,6 × 48,3

-

102

90 × 32

3,1 / 2 × 1,1 / 4

101,6 × 42,4

-

102

100 × 90

4 × 3,1 / 2

114,3 × 101,6

-

102

100 × 80

4 × 3

114,3 × 88,9

108 × 89

102

100 × 65

4 × 2,1 / 2

114,3 × 73,0

108 × 76

102

100 × 50

4 × 2

114,3 x 60,3

108 × 57

102

100 × 40

4 × 1,1 / 2

114,3 x 48,3

108 × 45

102

125 × 100

5 × 4

141,3 × 114,3

133 × 108

127

125 × 90

5 × 3,1 / 2

141,3 × 101,6

-

127

125 × 80

5 × 3

141,3 × 88,9

133 × 89

127

125 × 65

5 × 2,1 / 2

141,3 × 73,0

133 × 76

127

125 x 50

5 × 2

141,3 × 60,3

133 × 57

127

150 × 125

6 × 5

168,3 × 141,3

159 × 133

140

150 × 100

6 × 5

168,3 × 114,3

159 × 108

140

150 × 90

6 × 3,1 / 2

168,3 × 101,6

-

140

150 × 80

6 × 3

168,3 × 88,9

159 × 89

140

150 × 65

6 × 2,1 / 2

168,3 × 73,0

159 × 76

140

200 × 150

8 × 6

219,1 × 168,3

219 × 159

152

200 × 125

8 × 5

219,1 × 141,3

219 × 133

152

200 × 100

8 × 4

219,1 × 114,3

219 × 108

152

200 × 90

8 × 3,1 / 2

219,1 × 101,6

-

152

250 × 200

10 × 8

273,0 × 219,1

273 × 219

178

250 × 150

10 × 6

273,0 × 168,3

273 × 159

178

250 × 125

10 x 5

273,0 × 141,3

273 × 133

178

250 × 100

10 × 4

273,0 × 114,3

273 × 108

178

300 × 250

12 × 10

323,9 × 273,1

325 × 273

203

300 × 200

12 × 8

323,9 × 219,1

325 × 219

203

300 × 150

12 × 6

323,9 × 168,3

325 × 159

203

300 × 125

12 × 5

323,9 × 141,3

325 × 133

203

350 × 300

14 × 12

355,6 × 323,9

377 × 325

330

350 × 250

14 x 10

355,6 × 273,0

377 × 273

330

350 × 200

14 × 8

355,6 × 219,1

377 × 219

330

350 × 150

14 × 6

355,6 × 168,3

377 × 159

330

400 × 350

16 × 14

406,4 x 355,6

426 × 377

356

400 × 300

16 × 12

406,4 × 323,9

426 × 325

356

400 × 250

16 × 10

406,4 × 273,0

426 × 273

356

400 × 200

16 × 8

406,4 x 219,1

426 × 219

356

450 × 400

18 × 16

457 × 406,4

478 × 426

381

450 × 350

18 × 14

457 × 355,6

478 × 377

381

450 × 300

18 × 12

457 × 323,9

478 × 325

381

450 × 250

18 × 10

457 × 273,0

478 × 273

381

500 × 450

20 × 18

508 × 457

529 × 478

508

500 × 400

20 × 16

508 × 406,4

529 × 426

508

500 × 350

20 × 14

508 × 355,6

529 × 377

508

500 × 300

20 × 12

508 × 323,9

529 × 325

508

550 × 500

22 × 20

559 × 508

-

508

550 × 450

22 × 18

559 × 457

-

508

550 × 400

22 × 16

559 × 406,4

-

508

550 × 350

22 × 14

559 × 355,6

-

508

600 × 550

24 × 22

610 × 559

-

508

600 × 500

24 × 20

610 × 508

630 x 529

508

600 × 450

24 × 18

610 × 457

630 x 478

508

600 × 400

24 × 22

610 × 406,4

630 × 426

508

650 × 600

26 × 24

660 x 610

-

610

650 × 550

26 × 22

660 × 559

-

610

650 × 500

26 × 20

660 × 508

-

610

650 × 450

26 × 18

660 × 457

-

610

700 × 650

28 × 26

711 × 660

-

610

700 × 600

28 × 24

711 × 610

720 × 630

610

700 × 550

28 × 22

711 × 559

-

610

700 × 500

28 × 20

711 × 508

720 × 530

610

750 × 700

30 × 28

762 × 711

-

610

750 × 650

30 × 26

762 × 660

-

610

750 × 600

30 × 24

762 × 610

-

610

750 × 550

30 × 22

762 × 559

-

610

800 × 750

32 × 30

813 × 762

-

610

800 × 700

32 × 28

813 × 711

820 × 720

610

800 × 650

32 × 26

813 × 660

-

610

800 × 600

32 × 24

813 × 610

820 × 630

610

850 × 800

34 × 32

864 × 813

-

610

850 × 750

34 × 30

864 × 762

-

610

850 × 700

34 × 28

864 × 711

-

610

850 × 650

34 × 26

864 × 660

-

610

900 × 850

36 × 34

914 × 864

-

610

900 × 800

36 × 32

914 × 813

920 × 820

610

900 × 750

36 × 30

914 × 762

-

610

900 × 700

36 × 28

914 × 711

920 × 720

610

950 x 900

38 × 36

965 × 914

-

610

950 × 850

38 × 34

965 × 864

-

610

950 × 800

38 × 32

965 × 813

-

610

950 × 750

38 × 30

965 × 762

-

610

1000 × 950

40 × 38

1016 × 965

-

610

1000 × 900

40 × 36

1016 × 914

1020 × 920

610

1000 × 850

40 × 34

1016 × 864

-

610

1000 × 800

40 × 32

1016 × 813

1020 × 820

610

1050 × 1000

42 × 40

1067 × 1016

-

610

1050 × 950

42 × 38

1067 × 965

-

610

1050 x 900

42 × 36

1067 × 914

-

610

1050 × 850

42 × 34

1067 × 864

-

610

1100 × 1050

44 × 42

1118 × 1067

-

610

1100 x 1000

44 × 40

1118 × 1016

1120 × 1020

610

1100 × 950

44 × 38

1118 × 965

-

610

1100 x 900

44 × 36

1118 x 914

1220 × 920

610

1150 x 1100

46 × 44

1168 × 1118

-

711

1150 x 1050

46 × 42

1168 × 1067

-

711

1150 x 1000

46 × 40

1168 × 1016

-

711

1150 x 950

46 × 38

1168 × 965

-

711

1200 × 1150

48 × 46

1220 × 1168

-

711

1200 × 1100

48 × 44

1220 × 1118

1220 × 1120

711

1200 × 1050

48 × 42

1220 × 1067

-

711

1200 × 1000

48 × 40

1220 × 1016

1220 × 1020

711

Uwaga:
Wymiary zgodne z GB / T12459, GB / T13401, ASME B16.9, SH3408, SH3409, HG / T21635, HG / T21631, standard SY / T05010.
