| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | TOBO |
| Orzecznictwo: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Numer modelu: | A403 WP321 WP317L, WP321, WP347 / WPS31254 |
| Minimalne zamówienie: | 1 SZT. |
| Cena: | USD1-60 PER PC |
| Szczegóły pakowania: | PŁYTA Z DREWNA LUB PALETA |
| Zasady płatności: | T/T, Western Union, l/c |
| Możliwość Supply: | 9000000 SZTUK W MIESIĄCU |
| Łokieć:: | 45 stopni, 90 stopni, 180 stopni, długi redius, krótki redius | Średnica zewnętrzna:: | 15MM-2400MM |
|---|---|---|---|
| Typ:: | R = 1D, 1,5D, 3D, 5D, 6D, 8D, 10D i 20D. | ||
| Podkreślić: | Kolanko do armatury rurowej,kolano do spawania doczołowego |
||

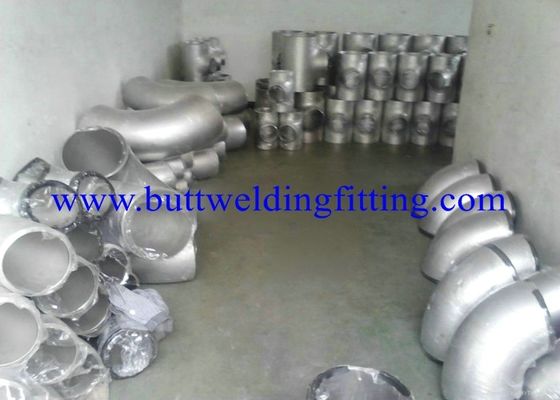

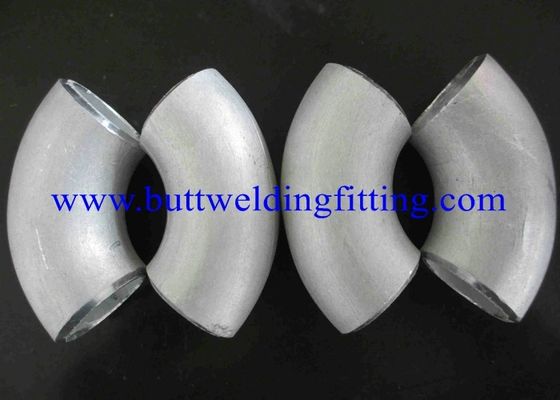

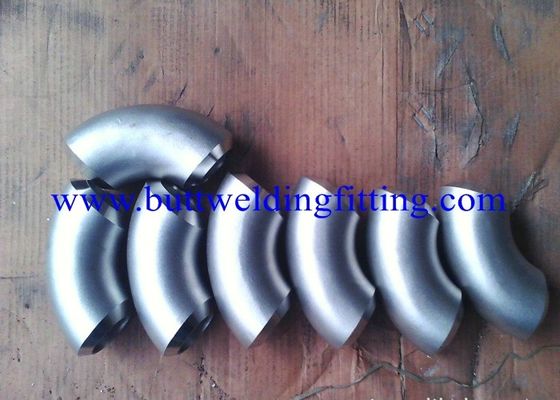

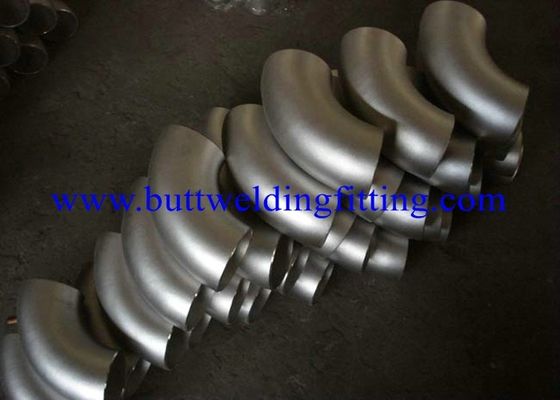

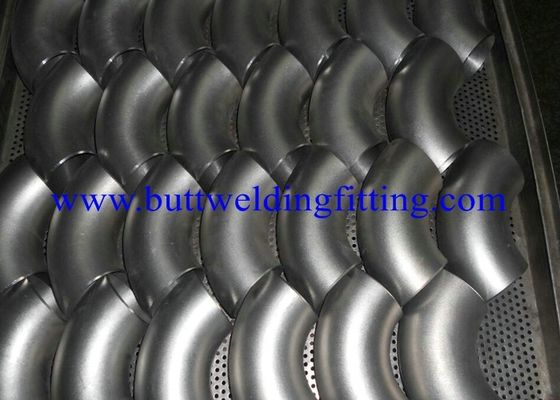

Kolanko o długim promieniu bez szwu kolanko ze stali nierdzewnej A403 WP321 WP317L, WP321, WP347 / WPS31254
1) bezszwowa grubość ścianki pojedynczej szczeliny: 1/2 "NPS Sch5S do 24" OD x 30 mm
2) grubość ścianki rury z podwójną szczeliną: od 10 ”do 58” OD x 30 mm
Normy produkcyjne:
1) ASTM ASME A / SA 403 MSS SP43 i SP75 ANSI B16.9 ANSI B16.28 ASTM A815 ASTM B363 B366
2) DIN2605 DIN2615 DIN2616 DIN2617
3) GB12459 GB13401
4) JIS2313
Proces: stal nierdzewna, miedź niklowa używana na zimno, formowanie trzpienia (kolanko może zminimalizować rozrzedzenie grubości) Używanie stali węglowej i inne przetwarzanie termiczne, formowanie w trzpieniu
Wymiary: bez szwu 1/2 ”-20” (DN15 - DN500), szczelina 1/2 ”-48” (DN15 - DN1200)
Normy: GB / T12459, GB / T13401, SH3408, SH3409, HG / T21635,
HG / T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313
Grubość: SCH5S-SCH160
materiał: stal nierdzewna, miedź niklowa, stal węglowa i stal niskostopowa, stal stopowa
ASME B16.9
rozmiar | Średnica zewnętrzna | Grubość ściany (T) | 90 o L / R Środek łokcia do ogona A | 45 o L / R środek do zagięcia końca B | 90 o S / R do końca A Center Elbow | Trzy linki do Centrum dla końcówki CM | Długość czapki | |||
Sch.5S | Sch.10S | Sch.40S | Sch.80S | |||||||
1/2 | 0,840 | 0,065 | 0,083 | 0,109 | 0,147 | 1.50 | 0,625 | - | 1,00 | 1,00 |
3/4 | 1,050 | 0,065 | 0,083 | 0,113 | 0,154 | 1.12 | 0,438 | - | 1.13 | 1,00 |
1 | 1,315 | 0,065 | 0,109 | 0,133 | 0,179 | 1.50 | 0,875 | 1,00 | 1.50 | 1.50 |
1-1 / 4 | 1,660 | 0,065 | 0,109 | 0,140 | 0,191 | 1,88 | 1,00 | 1.25 | 1,88 | 1.50 |
1-1 / 2 | 1,900 | 0,065 | 0,109 | 0,145 | 0,200 | 2.25 | 1.12 | 1.50 | 2.25 | 1.50 |
2 | 2,375 | 0,065 | 0,109 | 0,154 | 0,218 | 3,00 | 1,38 | 2,00 | 2,50 | 1.50 |
2-1 / 2 | 2,875 | 0,083 | 0,120 | 0,203 | 0,276 | 3,75 | 1,75 | 2,50 | 3,00 | 2,00 |
3 | 3,500 | 0,083 | 0,120 | 0,216 | 0,300 | 4.50 | 2,00 | 3,00 | 3.38 | 2,50 |
4 | 4,500 | 0,083 | 0,120 | 0,237 | 0,337 | 6,00 | 2,50 | 4,00 | 4.13 | 3,00 |
5 | 5,563 | 0,109 | 0,134 | 0,258 | 0,375 | 7,50 | 3.12 | 5,00 | 4.88 | 3.50 |
6 | 6,625 | 0,109 | 0,134 | 0,280 | 0,432 | 9.00 | 3,75 | 6,00 | 5,63 | 4,00 |
8 | 8.625 | 0,109 | 0,148 | 0,322 | 0,500 | 12.00 | 5,00 | 8.00 | 7.00 | 5,00 |
10 | 10,750 | 0,134 | 0,165 | 0,375 | 0,500 | 15.00 | 6.25 | 10.00 | 8,50 | 6,00 |
12 | 12,750 | 0,156 | 0,180 | 0,375 | 0,500 | 18.00 | 7,50 | 12.00 | 10.00 | 7.00 |
14 | 14.000 | 0,156 | 0,250 | 0,375 | 0,500 | 21.00 | 8,75 | 14.00 | 11.00 | 7,50 |
16 | 16.000 | 0,165 | 0,250 | 0,375 | 0,500 | 24.00 | 10.00 | 16.00 | 12.00 | 8.00 |
18 | 18.000 | 0,165 | 0,250 | 0,375 | 0,500 | 27,00 | 11.25 | 18.00 | 13,50 | 9.00 |
20 | 20.000 | 0,188 | 0,250 | 0,375 | 0,500 | 30,00 | 12,50 | 20.00 | 15.00 | 10.00 |
24 | 24.000 | 0,218 | 0,250 | 0,375 | 0,500 | 36,00 | 13,50 | 24.00 | 17.00 | 12.00 |
Zakres zastosowań: Do stosowania w przemyśle naftowym, hutniczym, spożywczym, energetycznym, papierniczym, chemicznym, medycznym, lotniczym, wymiennikach ciepła dla kotłów i innych dziedzinach.
Uwaga: Zapewnienie klientom składu, rozmiaru, opakowania klienta.
