GRUPA TOBO
TOBO International Trading (Shanghia) Co., Ltd.Tianda Oil Pipe Co., Ltd.
TOBO Pipeline Equipment Co., Ltd TPCO & TISCO Pipe (Tianjin) Co., Ltd.
| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | TOBO |
| Orzecznictwo: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Numer modelu: | 31254 1,4547 254 SMO |
| Minimalne zamówienie: | 1pc |
| Cena: | US $ 10 - 100 / Kilogram |
| Szczegóły pakowania: | Zdatne do żeglugi drewniane skrzynie lub palety wiązane taśmą stalową lub zgodnie z wymaganiami klie |
| Czas dostawy: | 30 dni po otrzymaniu 30% przedpłaty przez T/T lub LC |
| Zasady płatności: | L/C, T/T, Western Union |
| Możliwość Supply: | 50 ton metrycznych / ton metrycznych miesięcznie |
| Rodzaj: | kołnierz płyty | Nadmiar: | 9,5 do 219 mm |
|---|---|---|---|
| Ocena klasy: | 150#~2500# | Okładzina: | RF (podniesiona twarz); FF (płaska powierzchnia); RTJ (połączenie pierścieniowe); RJ (połączenie pie |
| Proces produkcji: | Pchnij, naciśnij, wykuj, obsadź itp. | Opakowanie: | Drewniane skrzynie, palety, torby nylonowe lub zgodnie z wymaganiami klientów |
| MOQ: | 1 PCS | Czas dostawy: | 10-100 dni w zależności od ilości |
| Warunki płatności: | L/C, T/T | Przesyłka: | FOB Tianjin/Szanghaj, CFR, CIF itp |
| Zastosowanie: | Podłączenie rurociągów i zaworów | Obsługa powierzchni: | Marynowane, 2B, nr 4, BA, Hairline, Mirror |
| High Light: | Raised Face Plate Ring Flange,Class 150 Plate Ring Flange,Asa B16.5 Plate Ring Flange |
||

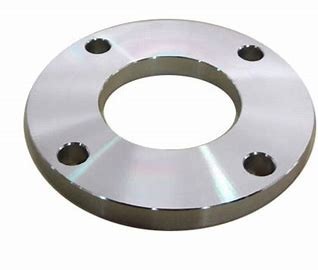

ANSI, ASME, ASA, B16.5 PLATE RING FLANGE RAISED FACE CLASS 150 / 300 / 600
Rozmiar:
Materiał:
Standardowy:
Miejsce pochodzenia:
Numer modelu:
Standardowe lub niestandardowe:
Nazwa produktu:
Rodzaj:
Obsługa powierzchni:
Technika:
Zastosowanie:
Termin handlowy:
Zakres rozmiarów:
MOQ:
Próbka:
Szczegóły dotyczące opakowania:
1Palety drewniane
2. Włókna antywilgotne
3. w zależności od potrzeb
Szczegóły dostawy:
7-10 dni,w zależności od ostatecznej ilości
| Wymiary bramy i przybliżone masy |
| ANSI, ASME, ASA, B16.5 150lb/sq.in. | |||||||||
| ø | D | b | g | m | J | k | Otwory | Ja... | Kilogram. |
| 1/2" | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1 " | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2" | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 i pół. | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3 cm | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 i pół. | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
|
UWAGA:
1Flanki klasy 150 z wyjątkiem złączy łapkowych będą wyposażone w podwyższoną powierzchnię o grubości 0,06 (1,6 mm), która jest uwzględniona w grubości (C) i długości poprzez węzeł (Y1) (Y3). 2W przypadku skrzyżowanych, nierdzewnych, spawalniczych i łącznych płaszczyzn węzłów można kształtować ich w pionie od podstawy do góry lub w styku w granicach 7 stopni. 3Ślepe płaszcze mogą być wykonane z tym samym węzłem, co węzły przesuwne, lub bez węzła. 4. Powierzchnia uszczelnienia i tylna strona (powierzchnia łożyska do śrutu) są równoległe w zakresie 1 stopnia.bez zmniejszania grubości (C). 5Głębokość gniazda (D) jest objęta normą ANSI B 16.5 tylko w rozmiarach do 3 cali, więcej niż 3 cali jest opcją producenta. |
| ANSI, ASME, ASA, B16.5 300lb/sq.in. | |||||||||
| ø | D | b | g | m | J | k | Otwory | Ja... | Kilogram. |
| 1/2" | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4" | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2" | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2" | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| 2 i pół. | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3 cm | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 i pół. | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
| 5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| 8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| 10" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| 12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| 14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| 16" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| 18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| 20" | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| 22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| 24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
|
UWAGA:
1Flanki klasy 300 z wyjątkiem złączy łapkowych będą wyposażone w podwyższoną powierzchnię o grubości 0,06 (1,6 mm), która jest uwzględniona w grubości (C) i długości poprzez węzeł (Y1) (Y3). 2W przypadku skrzyżowanych, nierdzewnych, spawalniczych i łącznych płaszczyzn węzłów można kształtować ich w pionie od podstawy do góry lub w styku w granicach 7 stopni. 3Ślepe płaszcze mogą być wykonane z tym samym węzłem, co węzły przesuwne, lub bez węzła. 4. Powierzchnia uszczelnienia i tylna strona (powierzchnia łożyska do śrutu) są równoległe w zakresie 1 stopnia.bez zmniejszania grubości (C). 5Głębokość gniazda (D) jest objęta normą ANSI B 16.5 tylko w rozmiarach do 3 cali, więcej niż 3 cali jest opcją producenta. |
| ANSI, ASME, ASA, B16.5 600lb/sq.in. | |||||||||
| ø | D | b | g | m | J | k | Otwory | Ja... | Kilogram. |
| 1/2" | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| 1 " | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4" | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2" | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2" | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 i pół. | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3 cm | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 i pół. | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
UWAGA:
1Flanki klasy 600, z wyjątkiem złączy ościennych, będą wyposażone w podwyższoną powierzchnię o grubości 0,25 (6,35 mm), która nie jest uwzględniona w grubości (C) i długości przez węzeł (Y1) (Y3). 2W przypadku skrzyżowanych, nierdzewnych, spawalniczych i łącznych płaszczyzn węzłów można kształtować ich w pionie od podstawy do góry lub w styku w granicach 7 stopni. 3Ślepe płaszcze mogą być wykonane z tym samym węzłem, co węzły przesuwne, lub bez węzła. 4. Powierzchnia uszczelnienia i tylna strona (powierzchnia łożyska do śrutu) są równoległe w zakresie 1 stopnia.bez zmniejszania grubości (C). 5Wymiary rozmiarów 1/2 do 3 1/2 są takie same jak w przypadku płaszczyzn klasy 400. 6Głębokość gniazda (D) jest objęta normą ANSI B 16.5 tylko w rozmiarach do 3 cali, więcej niż 3 cali jest opcją producenta. |
| Pojemność produkcyjna i szczegóły zakupów | ||
| 1. | Wymiary brzegów podażowych DN15 - DN2000 (1/2" - 80"), brzegów kuwanych. | |
| 2. | Materiał Stal węglowa: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn itp. | |
| 3. | Materiał stal nierdzewna: ASTM A182 F304, F304L, F316, F316L, F321 itp. | |
| 4. | Flanki przeciwdziaływania: olej przeciwdziaływania, czarny farba, żółta powłoka farby, galwanizowane na gorąco, galwanizowane na zimno itp. | |
| 5. | Miesięczna produkcja: 3000 ton miesięcznie. | |
| 6. | Warunki dostawy: CIF, CFR, FOB, EXW. | |
| 7. | Warunki płatności: przelew bankowy (T/T), nieodwołalny L/C na widoku itp. | |
| 8. | Minimalna ilość zamówienia: 1 tona lub 100 sztuk. | |
| 9. | Gwarancja jakości: certyfikat EN10204 3.1, certyfikat zakładu, kontrola ze strony trzeciej, bezpłatna usługa wymiany. | |
