Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | TOBO |
Orzecznictwo: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Numer modelu: | Kołnierz |
Minimalne zamówienie: | 1 szt |
Cena: | USD |
Szczegóły pakowania: | drewniana skrzynka |
Czas dostawy: | 10-90 dni roboczych |
Zasady płatności: | Akredytywy, T/T, Western Union, |
Możliwość Supply: | 5000 sztuk miesięcznie |
Rozmiar: | 1/2" - 60" | KLASA: | 150-2500# |
---|---|---|---|
Okładzina: | JAK NA RYSUNKU | Typ: | Kołnierz szyjki spawanej, kołnierz WN (wypukły przód) |
Skończyć: | Standard ANSI/ASME: wykończenie Walcowane na zimno | Standard: | ANSI/ASME |
High Light: | Kołnierz spawany ze stali węglowej,kołnierz spawany SCH80,kołnierze ze stali kutej ASTM A105 |

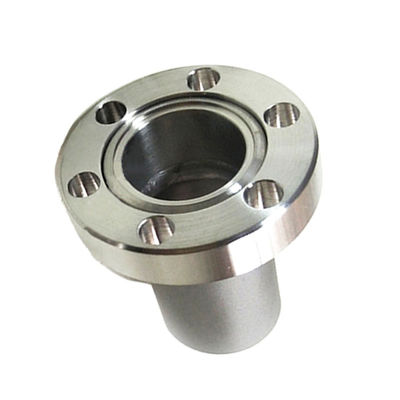

Sfenry Kuta stal węglowa Standard ASME B16.5 SCH40 SCH80 ASTM A105 Kołnierz szyjki spawanej
Specyfikacja:
Rozmiar:1/2" - 60"
Nazwa handlowa: TOBO
Klasa:600 funtów
Typ:Kołnierz szyjki spawanej, kołnierz WN (wypukły przód)
Specjalizować:Jak na rysunku
Standard:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
HAŁAS:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
BS:
BS4504, BS4504, BS1560, BS10 itp
Kołnierze z szyjką spawaną są wiercone przy grubości ścianki kołnierza o równych wymiarach z dopasowaną rurą.Im lżejsza rura, tym większy otwór w kołnierzu z szyjką spawaną.I odwrotnie, im cięższa jest rura, tym mniejszy jest otwór w kołnierzu z szyjką spawaną.Kołnierze z szyjką spawaną są zwykle stosowane w systemach wysokociśnieniowych i nadają się do niskich lub wysokich temperatur.
Kołnierze szyjkowe ASME B16.47 serii B
ASME B16.47 Seria B Klasa 75 Kołnierze z szyjką spawaną
ASME B16.47 Seria B Klasa 150 Kołnierze z szyjką spawaną
ASME B16.47 Seria B Klasa 300 Kołnierze z szyjką spawaną
ASME B16.47 Seria B Klasa 600 Kołnierze z szyjką spawaną
ASME B16.47 Seria B Klasa 900 Kołnierze z szyjką spawaną
Kołnierze z szyjką spawaną Materiał i stopnie:
Kołnierze szyjkowe ze stali nierdzewnej:ASTM A182, A240F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Kołnierze szyjkowe ze stali węglowej:ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
Kołnierze szyjkowe ze stali stopowej:ASTM / ASME A/SA 182 i A 387 F1, F5, F9, F11, F12, F22, F91
Kołnierze szyjkowe ze stali Duplex:ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
Kołnierze szyjkowe Super Duplex:ASTM / ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
Kołnierze szyjkowe ze stopu niklu:nikiel 200 (UNS nr N02200), nikiel 201 (UNS nr N02201), monel 400 (UNS nr N04400), monel 500 (UNS nr N05500), Inconel 800 (UNS nr N08800), Inconel 825 (UNS nr N08825), Inconel 600 (UNS nr N06600), Inconel 625 (UNS nr N06625), Inconel 601 (UNS nr N06601), Hastelloy C 276 (UNS nr N10276), Alloy 20 (UNS nr N08020), itp
Kołnierze szyjkowe ze stopu miedzi:UNS nr C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS nr C 70600 (Cu-Ni-90/10), C 71500 (Cu-Ni-70/30)
Kołnierze szyjkowe ze stali węglowej o niskiej temperaturze:ASTM A350, LF2, LF3
ZastosowaniaASME B16.47 Seria B Klasa 600 Kołnierze z szyjką spawaną
ASME B16.47 Seria B Klasa 600 Kołnierze z szyjką spawaną są stosowane w przetwórstwie chemicznym i petrochemicznym.
ASME B16.47 Series B Class 600 Spawane kołnierze szyjkowe są stosowane w elektronice.
ASME B16.47 Series B Class 600 Spawane kołnierze szyjkowe są stosowane w urządzeniach przetwórczych do utrzymania czystości produktu podczas obchodzenia się z żywnością, włóknami syntetycznymi.
ASME B16.47 Series B Class 600 Weld Neck Flanges są stosowane w inżynierii morskiej i przybrzeżnej.
CharakterystykaASME B16.47 Seria B Klasa 600 Kołnierze z szyjką spawaną
ASME B16.47 Series B Class 600 Weld Neck Flanges są bardzo odporne na różne redukujące chemikalia.
ASME B16.47 Series B Class 600 Spawane kołnierze szyjkowe mają doskonałą odporność na żrące zasady.
ASME B16.47 Series B Class 600 Spawane kołnierze szyjkowe mają wysoką przewodność elektryczną.
ASME B16.47 Series B Class 600 Spawane kołnierze szyjkowe mają doskonałą odporność na korozję w wodach destylowanych i naturalnych.
ASME B16.47 Series B Class 600 Spawane kołnierze szyjkowe są odporne na neutralne i alkaliczne roztwory soli.
ASME B16.47 Series B Class 600 Spawane kołnierze szyjkowe mają doskonałą odporność na suchy fluor.
ASME B16.47 Series B Class 600 Spawane kołnierze szyjkowe są szeroko stosowane do obsługi sody kaustycznej.
ASME B16.47 Series B Class 600 Weld Neck Flanges mają dobre właściwości termiczne, elektryczne i magnetostrykcyjne.
Kołnierze z szyjką spawaną ASME B16.47 serii B klasy 600 zapewniają pewną odporność na kwasy chlorowodorowy i siarkowy w umiarkowanych temperaturach i stężeniach.
WymiaryASME B16.47 Seria B Klasa 600 Kołnierze z szyjką spawaną
Rura o normalnej średnicy. | OD Z Kołnierz |
Gruby ness (Thk.) |
Długość Poprzez Centrum |
średnicaz Centrum w Bazie |
Centrum średnica Szczyt |
Uniesiony Twarz średnica |
średnicaz Śruba Koło |
Nr z Śruba Dziury |
średnicaz Śruba Dziury |
średnicaz Śruba |
Filet Promień min. |
cal | O | C | Y | X | A | R | BD | BN | BH | DB | r1 |
26" | 889 | 111,3 | 180,8 | 698,5 | 660,4 | 726,9 | 806,5 | 28 | 44,5 | 1 5/8 | 12.7 |
28" | 952,5 | 115,8 | 190,5 | 752,3 | 711.2 | 784,4 | 863,6 | 28 | 47,8 | 1 3/4 | 12.7 |
30" | 1022.4 | 125,5 | 204,7 | 806,5 | 762 | 841.2 | 927.1 | 28 | 50,8 | 1 7/8 | 12.7 |
32" | 1085,9 | 130 | 215,9 | 860,6 | 812,8 | 895,4 | 984.3 | 28 | 53,8 | 2 | 12.7 |
34" | 1162.1 | 141,2 | 233,4 | 914.4 | 863,6 | 952,5 | 1054.1 | 24 | 60,5 | 2 1/4 | 14.2 |
36" | 1212,9 | 146,3 | 242,8 | 968.2 | 914.4 | 1009,7 | 1104,9 | 28 | 60,5 | 2 1/4 | 14.2 |
38" | Rozmiary od 38" do 60" są identyczne z kołnierzami serii a klasy 600. |
