| Miejsce pochodzenia: | Szanghaj, Chiny (kontynent) |
|---|---|
| Nazwa handlowa: | TOBO |
| Orzecznictwo: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Numer modelu: | TOBO324234 |
| Minimalne zamówienie: | 1SZT |
| Cena: | Negotation |
| Szczegóły pakowania: | PŁYTA Z DREWNA LUB PALETA |
| Czas dostawy: | 3.0000 sztuk miesięcznie |
| Zasady płatności: | L/c, D/A, D/P, T/T, Western Union, MoneyGram |
| Nazwa produktu: | ASME B16.9 DN15- DN1200 WP316L Materiał uszczelniający, spiralne uszczelki do kołnierzy rurowych | kolory: | Dowolny kolor |
|---|---|---|---|
| rozmiar: | DN15 - DN1200 | materiał: | Metalu |
| Miejsce pochodzenia: | Szanghaj, Chiny (kontynent) | Orzecznictwo: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| aplikacji: | Ropa naftowa / Energia / Chemia / Budownictwo / GaS / Metalurgia / Przemysł stoczniowy itp | ||
| Podkreślić: | Falista uszczelka metalowa,uszczelka ze stali nierdzewnej |
||

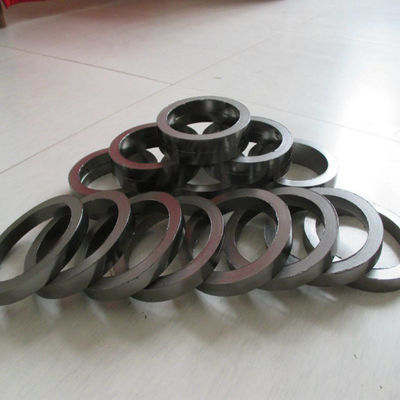

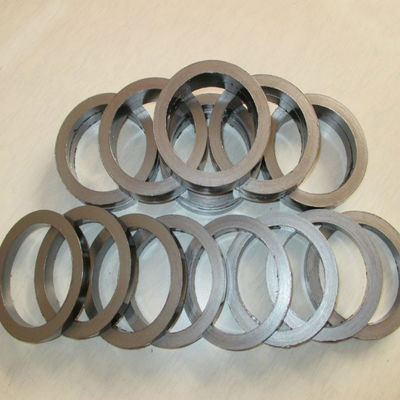

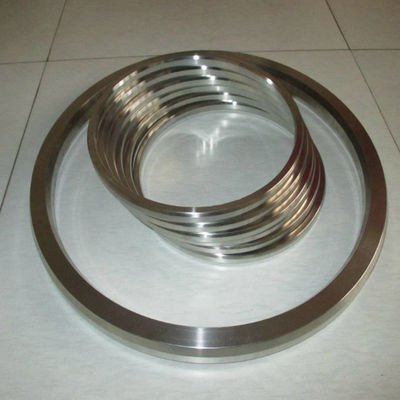

Metalowa uszczelka metalowa karbowana ASME B16.9 DN15 - DN1200 WP316L do substancji chemicznych
Specyfikacja:
1. Produkty są produkowane zgodnie ze wszystkimi odpowiednimi standardami uszczelek, aby pasowały do oznaczeń kołnierzy: ASME B 16.20, ASME B 16.5, BS1560, ASME B 16.47 A (B), BS EN 1092, DIN, JIS i NF itd.
2. Przewód koloru jak ASME B 16.20 na zamówienie.
Standardy produktu:
Nasza produkcja jest zgodna ze standardami ASME B 16.20, MSS SP-44, API 605, DIN, JIS, JPI, BS 1560, JG / T, GB / T, HG, SH itp. Lub produkty mogą być dostosowane według do wymagań klienta. Proszę podać konkretne rysunki, jeśli uszczelka jest używana w wymienniku ciepła z żebrami.

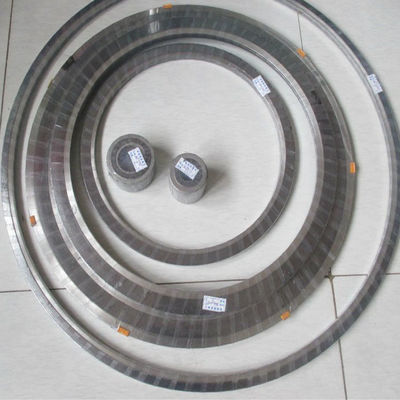

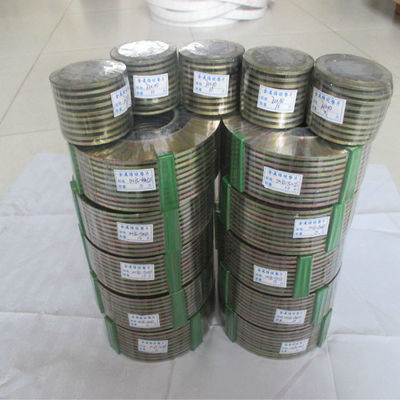

RODZAJ SPIRALNEJ USZCZELKI WOUND:
spiralna rana gasekest, ma 4 typy:
SW - typ podstawowy
Podstawowy typ konstrukcji bez solidnego zewnętrznego i wewnętrznego pierścienia jest wzmocniony kilkoma warstwami metalu
wypełniacz, aby zapewnić większą stabilność i lepszą charakterystykę kompresji. - Nadaje się na język i rowek, męski
oraz żeńskie lub rowkowane do płaskich kołnierzy czołowych.
SWI - Typ pierścienia wewnętrznego
Solidny wewnętrzny metalowy pierścień działa jak korek kompresyjny. Aby zapobiec gromadzeniu się ciał stałych, zmniejsz
turbulentny przepływ płynów procesowych i minimalizacja erozji. Uszczelka znajduje się pomiędzy otworem kołnierza a wnętrzem
średnica. Przestrzeń pierścieniowa jest wypełniona solidnym wewnętrznym metalowym pierścieniem. - Nadaje się do kołnierzy rur męskich i żeńskich.
SWC - Typ pierścienia zewnętrznego
Solidny pierścień zewnętrzny dokładnie lokalizuje uszczelkę na powierzchni kołnierza, aby nadać dodatkową siłę promieniową
zapobiegać wydmuchiwaniu uszczelki i działać jako ogranicznik kompresji. W przypadku montażu pierścienia zewnętrznego jest to bardzo proste
aby zainstalować uszczelkę na powierzchni kołnierza, ponieważ koniec pierścienia zewnętrznego dotknie śrub - Odpowiedni do użytku z płaskim
kołnierze czołowe i podniesione.

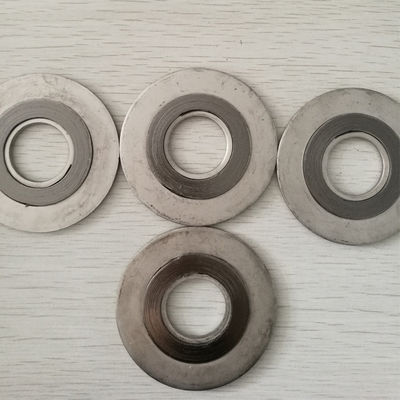

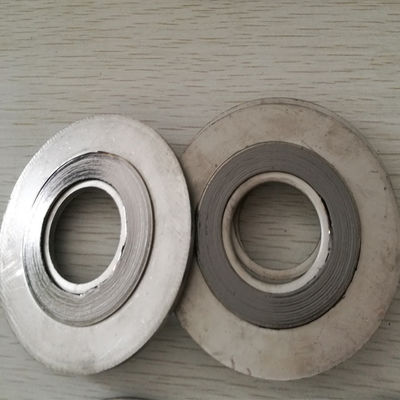

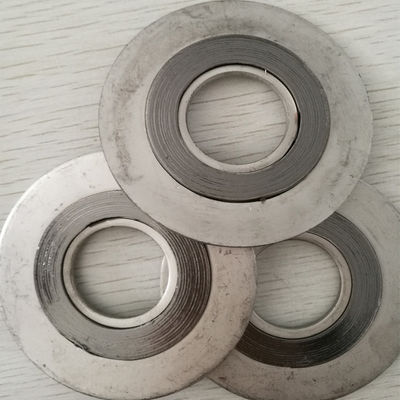

SWCI - Typ pierścieni wewnętrznych i zewnętrznych
Wewnętrzny pierścień i uszczelka typu zewnętrznego pierścienia zapewnią dodatkowy ogranicznik kompresji dla wewnętrznej uszczelki
i zewnętrzna strona. Zapobiegnie korozji na powierzchni kołnierza w przestrzeni pierścieniowej. - Nadaje się do użytku z płaską twarzą
i kołnierze z podwyższoną powierzchnią i przeznaczone do pracy w warunkach wysokiego ciśnienia / temperatury - Klasa 900LB i powyżej lub gdzie
obecne są żrące lub toksyczne media.
Struktura :
1. Pasek metalowy: przetworzona taśma metalowa ma dobrą elastyczność i odzysk. Zapewnia wystarczającą wytrzymałość na rozciąganie wypełniacza.
2. Wypełniacz: ta część jest głównym korpusem uszczelki, a inny materiał jest używany w różnych warunkach
3. Pierścień centrujący: pierścień centrujący nie wchodzi w bezpośredni kontakt z zawartym płynem. Zwykle jest wykonany ze stali węglowej i płyty elektroizolacyjnej lub malowany, aby uniknąć korozji. Inne materiały są dostępne na życzenie.
4. Pierścień wewnętrzny: pierścień wewnętrzny jest stosowany w celu uniknięcia nadmiernego ściskania z powodu dużego naprężenia osadzenia w eksploatacji wysokociśnieniowej i jest również stosowany w celu zmniejszenia turbulencji w obszarze kołnierza. Zwykle jest wykonany z tego samego materiału co metalowa taśma uszczelniająca.
Materiał:
| Materiały ze stali | Wypełniacze | Ogólna grubość (mm) | ||||
| Imię | Kod | Imię | Kod | Odpowiednia temperatura ℃ | Uszczelka / pierścień w kształcie litery V. | Uszczelka / pierścień w kształcie litery W. |
| Stal węglowa | CS | Azbest | ASB | 500 | 3.2 / 2.0 4.5 / 3.0 5,5 / 3,0 | 4,8 / 3,0 7.2 / 4.0 |
| Stal nierdzewna | 304 (L), 316 (L) | Grafit | FG | 650 | ||
| Monel | Pon | Teflon | PTEF | 260 | ||
| Nikiel, Azot | Ni, Ti | Mika | MIKA | 850 | ||
| Inconel | Inc | Ceramika | CER | 1300 | ||
Hastelloy Stop | HAST | Nie Azbest | NAF | 500 | ||
