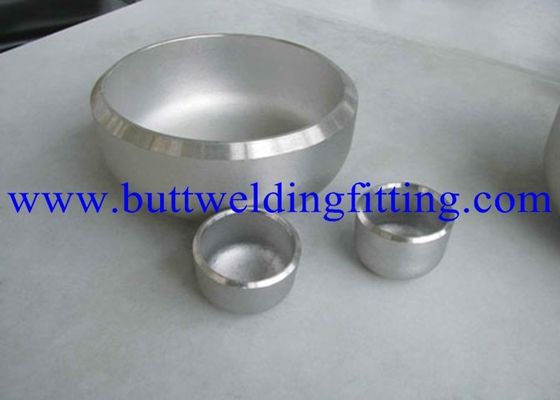

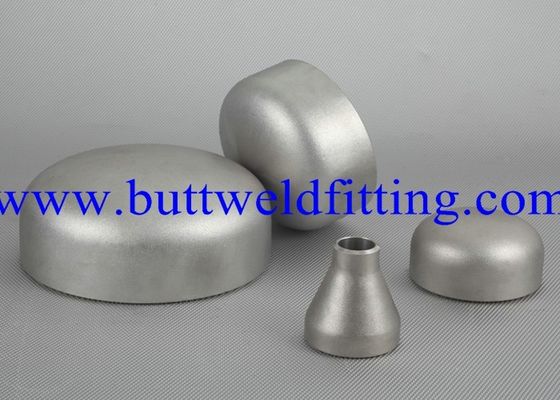

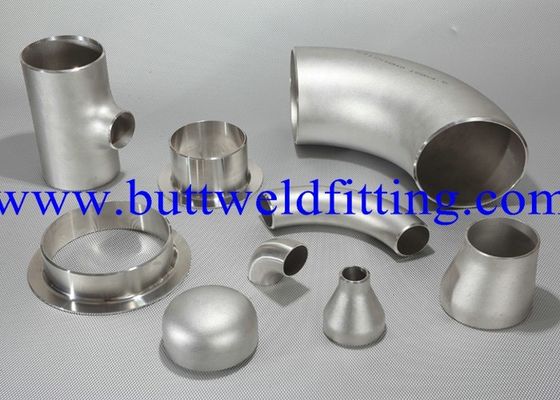

Czapka ze stali nierdzewnej do spawania doczołowego

Zaślepka do rur ze stali nierdzewnej A403 WP304L / TP316L / WP321 / WP310 Sch40s do Sch80s

Opis produktu

Złączki spawane
Zajmujemy się oferowaniem szerokiej gamy armatur spawalniczych, takich jak kolana zginane i zgrzewane, kolanka A403, kolanka 304L, złączki stalowe, łączniki trójnikowe, trójnikowe, długie i krótkie oraz smoczki i lufy. Są one dostępne w różnych specyfikacjach i klasach, aby spełnić wymagania przemysłu maszynowego i budowlanego, przemysłu naftowego i gazowego, lotniczego i kosmicznego oraz przemysłu chemicznego. Nasza oferta jest znana z wysokiej wytrzymałości na rozciąganie, dokładności wymiarowej i doskonałego wykończenia.
Łokcie
Oferujemy kolana i kolana ze stali nierdzewnej, stali węglowej i stali stopowej. Złączki te są również dostępne w wersji monel, nickle, inconel, hastalloy, miedź, mosiądz, materiał tytanowy, aby spełnić wymagania klientów. Nasza oferta jest zaprojektowana zgodnie z międzynarodowymi standardami jakości i jest szeroko stosowana w różnych zastosowaniach w różnych gałęziach przemysłu.
Forma: Łokcie w długim i krótkim promieniu w 45 stopniach, 90 stopniach, 180 stopniach
Rozmiar: 1/8 "NB do 48" NB (bez szwu i spawane)
Grubość ściany: od 5S do Sch: XXS.
Oferowane stopnie: -
Stal nierdzewna: ASTM, A403, WP304 / 304L / 304H / 316 / 316L / 317 / 317L / 321/310/347 / 904L
Stal węglowa: ASTM, A234, WPB / A420, WPL3 / A420, WPL6 / MSS-SP-75, WPHY 42/46/52/56/60/65/70
Stal stopowa: ASTM A234 WP1 / WP5 / WP9 / WP11 / WP22 / WP91 ASTM A234 WP1 / WP5 / WP9 / WP11 / WP22 / WP91
Równy trójnik
Equal Tee to urządzenie w kształcie litery T, które ma trzy otwory, które służą jako wylot rury. Wszystkie trzy końce równej koszulki są tego samego rozmiaru. Możemy zaoferować równe w różnych metali, takich jak monel, nikiel, inconel, hastalloy, miedź, mosiądz i materiał tytanowy. Wykonane na zamówienie równe mogą być opracowane tak, aby pasowały do ​​specyficznych wymagań klientów.
Rozmiar: 1/8 "NB do 48" NB (bez szwu i spawane)

Dostępne klasy:
Stal nierdzewna: ASTM, A403, WP304 / 304L / 304H / 316 / 316L / 317 / 317L / 321/310/347 / 904L
Stal węglowa: ASTM, A234, WPB / A420, WPL3 / A420, WPL6 / MSS-SP-75, WPHY 42/46/52/56/60/65/70
Stal stopowa: ASTM A234 WP1 / WP5 / WP9 / WP11 / WP22 / WP91

Redukcja trójnika
Stal nierdzewna: ASTM A 182, A 240
Klasa: F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L,
Dwustronna stal nierdzewna UNS S31803, 2205, stal nierdzewna Super Duplex UNS S32750
Stal węglowa: ASTM A 105, ASTM A 181
Stal stopowa: ASTM A 182, GR F1, F11, F22, F5, F9, F91
Stopy niklu: Monel 400 i 500, Inconel 600 i 625, Incolloy 800, 825, Hastelloy C22, C276

Long & Short Stub End
Nasze długie i krótkie łączniki spawalnicze są szeroko stosowane w przemyśle budowy statków, wiercenia i budowy studni oraz w przemyśle lotniczym i kosmicznym. Są one zaprojektowane zgodnie z międzynarodowymi standardami jakości, aby zapewnić długą żywotność. Nasza oferta jest dostępna w postaci długich końcówek i krótkich końcówek, aby spełnić wymagania klientów.
Rozmiar: 1/8 "NB do 48" NB IN
Harmonogram: SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Typ: Seamless / ERW / spawany / wytwarzany
Forma: długa końcówka i krótka końcówka

Smoczek do brodawki i sutka
Oferujemy złączki smoczkowe i baryłkowe Swage, specjalnie zaprojektowane, aby wytrzymać wysoką temperaturę i ciśnienie. Mogą być używane do stałego połączenia spawanego lub odłączalnego połączenia gwintowego. Nasza oferta jest dostępna w różnych specyfikacjach, dostosowanych do wymagań klientów.

Reduktory koncentryczne i mimośrodowe
Oferujemy naszym klientom reduktory koncentryczne / mimośrodowe, które są stosowane w przemyśle petrochemicznym, energetycznym, jądrowym i elektronicznym. Znane ze swoich ścisłych tolerancji, te koncentryczne i mimośrodowe reduktory ze stali nierdzewnej są zaprojektowane z precyzyjną konfiguracją. Reduktory te są idealne do krytycznych zastosowań, które wiążą się z wysokim ciśnieniem, impulsem, wibracjami i temperaturą

BUTTWELD, SOCKETWELD I GWINTOWANE KSZTAŁTKI I KOŁNIERZE SĄ OFEROWANE POTWIERDZAJĄC NASTĘPUJĄCE STANDARDY

ANSI B 16.9 Armatura do spawania stali kutej
ANSI B 16.28 Wiązania i zwroty ze stali kutej.
ANSI B 16.11 Spawanie i gwintowanie złączek kutych ze stali kutej.
ANSI B. 16.5 Kołnierze rurowe i kształtki kołnierzowe
ANSI B. 16.25 Końcówki do spawania doczołowego
MSS SP-43 Złączki do spawania ze stali nierdzewnej kutej.
MSS SP-75 Wysokociśnieniowe kute łączniki do spawania
Łuki rurowe DIN 2605 do spawania doczołowego rur stalowych.
Rury DIN 2605 Gięcia stali do spawania stali Stal typu 5D.
DIN 2615 Trójniki do spawania stali.
Spawanie doczołowe DIN 2616 Reduktory do złączek STeel.
Złączki stalowe DIN 2617 do zgrzewania doczołowego.
Armatura do spawania rur stalowych BS 1640 dla przemysłu naftowego
ASTM A105 Odkuwki, stal węglowa do elementów rurociągów.
ASTM A182 Kute i walcowane kołnierze ze stali stopowej, kształtki kute i zawory oraz części do usług wysokotemperaturowych.
ASTM A 234 Armatura do rur z kutej stali węglowej i stali stopowej do umiarkowanych i podwyższonych temperatur.
ASTM A 350 Stal węglowa i niskostopowa, wymagająca badania udarności karbu dla elementów rurociągów.
ASTM A 403 Kute ze stali nierdzewnej armatura do rur.
ASTM A420 Kształtki rurowe z kutej stali węglowej i stali stopowej do usług niskotemperaturowych
Złączki rurowe do spawania stali JIS B2311 do zwykłego użytku.
JIS B2311 Złączki do spawania stali do specjalnych zastosowań
IS 1239 Rury ze stali miękkiej Rurki i inne kute elementy stalowe
ASTM A 694 Specyfikacja odkuwek ze stali węglowej i stopowej do kołnierzy rurowych, kształtek, zaworów i części do wysokociśnieniowych usług przesyłania.
ASTM A 860 Specyfikacja dla zgrzewanych doczołowo kształtek zgrzewanych doczołowo ze stali o wysokiej wytrzymałości.

Złączki do spawania doczołowego
Zakres: 15 NB do 3000 NB

SCH: 5s, 10s, 40s, 80s, 10, 20, 40, STD, 60, 80, XS, 100, 120, 140, 160, XXS i NS dostępne z NACE MR 01-75

Formularz:
l Bez szwu
l Spawane

Rodzaj:
l Kolana w długim (LR) i krótkim promieniu (SR) w 45 stopniach, 90 stopniach, 180 stopniach, R = 3D, 5D, 6D, 8D, 10D i 20D.
l Reduktor: mimośrodowy i koncentryczny
l Czapki i krzyże.
l Tee .: EQUAL TEE, REDUKCJA TEE, BARIERA TEE
l Długi i krótki koniec.
l NAPADKI SWAGE: KONCENTRYCZNE I EKCENTRYCZNE NIPPLESY PĘCHERZY
l NIPPY RUR
l KURSY INDUKCYJNE

Złączki do spawania doczołowego ze stali nierdzewnej
Standard: ASTM / ASME A / SA 403 GR WP „S” / „W” / „WX” / ASTM A420
Klasa: WP304, 304, 304L, 304H, 309S, 309H, 310S, 310H, 316, 316TI, 316H, 316L, 316LN, 317, 317L, 321, 321H, 347, 347H, 904, 904L, 409, 410, 430 , 440C

Złączki do spawania doczołowego stopów niklu
Standard: ASTM / ASME SB 336.
Klasa: UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (STOP 20/20) CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

Złączki do spawania doczołowego ze stali węglowej i stali stopowej
Standard: ASTM / ASME A / SA 234/860 / MSS-P75
Ocena: WPB, WPC, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65, WPHY 70. WPHY 100

Standard: ASTM / ASME A / SA 234
Ocena: WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 23, WP 91 i WPL3, WPL6

Złączki ze stopów miedzi i stali dwustronnej
Standard: ASTM / ASME SB 111/466 / ASTM A403
Stopień: NR UNS C 10100, 10200, 10300, 10800, 12000, 12200, 70600 (CU -NI-90/10), 71500 (CU -NI-70/30).

Standard: ASTM / ASME A / SA 815
Klasa: UNS nr S 31803, S 32205, S 32550, S 32750, S 32760.

DANE TECHNICZNE DLA OSPRZĘTU RUR

STAL NIERDZEWNA

AUSTENITIC

ASTM / ASME SA 403 WP 304 (L) (H) (LN) (N)

ASTM / ASME SA 403 WP 321 (H)

ASTM / ASME SA 403 WP 316 (L) (H) (LN) (N) (TI)

ASTM / ASME SA 403 WP 347 (H)

ASTM / ASME SA 403 WP 317 (L)

ASTM / ASME SA 403 UNS-S-31254 (6% Mo)

AUSTENITIC / FERRITIC

ASTM / ASME SA 815 UNS-S-31803 (22% CR)

ASTM / ASME SA 815 UNS-S-32760 (25% CR)

STAL WĘGLOWA

DLA UMIARKOWANEJ TEMPERATURY

ASTM / ASME SA 234 WPB

ASTM / ASME SA 234 WPC

DLA NISKIEJ TEMPERATURY

ASTM / ASME SA 420 WPC6

CARBON / NIKEL DLA NISKIEJ TEMPERATURY

ASTM / ASME SA 420 WPL3

MATERIAŁY WYSOKIE WYDAJNOŚCI

MSS-SP75 WPHY 42

MSS-SP75 WPHY 46

MSS-SP75 WPHY 52

MSS-SP75 WPHY 56

MSS-SP75 WPHY 60

MSS-SP75 WPHY 65

MSS-SP75 WPHY 70

STALI STOPOWEJ

DLA WYGODNEJ TEMPERATURY

ASTM / ASME SA 234 WP1

ASTM / ASME SA 234 WP12

ASTM / ASME SA 234 WP11

ASTM / ASME SA 234 WP22

ASTM / ASME SA 234 WP5

ASTM / ASME SA 234 WP9

ASTM / ASME SA 234 WP91

STOPY BEZ ŻELAZA

PODSTAWA ALUMINIOWA

ASTM B361 GR. 3003-6061

ASTM B366 MONEL 400

ASTM B366 INCONEL 600

ASTM B366 INCOLOY 800

ASTM B366 INCOLOY 825

ASTM B366 HASTELLOY B, C, X

MIEDŹ PODSTAWA

CUPRONICKEL 90 –10 I 70–30

TYTAN

ASTM B363 WPT2

PROGRAM PRODUKCJI

SOCKETWELD I

45 i 90 °. LR ELBOWS

1/4 "DO 4" Uwaga

ZŁĄCZKI GWINTOWANE

TEES I REDUKCJA TEES

1/4 "DO 4" Uwaga

OCENY CIŚNIENIA

SPRZĘGŁA

1/4 "DO 4" Uwaga

2000 #, 3000 #, 6000 #, 9000 #

CZAPKI

1/4 "DO 4" Uwaga

UNIA

1/4 "DO 4" Uwaga

KRZYŻY

1/4 "DO 4" Uwaga

BUBLE

1/4 "DO 4" Uwaga

BUSHES

1/4 "DO 4" Uwaga

SZEF

1/4 "DO 4" Uwaga

WYPOSAŻENIE BUTTWELD

BEZSZWOWY

45 i 90 °. LR / SR ELBOWS

1/2 "DO 24" NB

TEES I REDUKCJA TEES

1/2 "DO 24" NB

ECC / CONC. REDUKTORY

1/2 "DO 24" NB

CZAPKI

1/2 "TO 36" NB

SPAWANE

45 i 90 °. LR / SR ELBOWS

4 ”DO 36” NB

TEES I REDUKCJA TEES

4 ”DO 36” NB

ECC / CONC. REDUKTORY

4 "DO 48" NB

CZAPKI

26 ”DO 48” Uwaga

GRUBOŚCI ŚCIANY

WSZYSTKIE HARMONOGRAMY DO ANSI B36, 10 I UPTO 100 mm

PRODUKTY SPECJALNE

RADIUS BENDS 2.5D, 3D, 5D, 10D I INNY RADIUS SPECJALNY

REDUKCJA KOLANO

U BENDS SPECJALNYCH KRZYŻÓW

CZĘŚCI BOCZNE 'Y'

WOLDOLETS, SWEEPOLETS, LATEROLETS, SOCKOLETS

ELBOWLETS & THREADOLETS

WYPOSAŻENIE SPECJALNE WEDŁUG RYSUNKÓW

PRE-FABRYKOWANE ELEMENTY RUROCIĄGÓW JAK NA RYSUNKU.

STANDARDY PRODUKCJI

ASME B1639 - B16.28 - B16.25

MSS-SP75 - 43 - 87

DIN 2605 - 2606 - 2615 - 2616 - 2617

KODY PROJEKTOWE

ASME I - ASME III DIV. 1 SUB NB

ASME I - ASME III DIV. 1 SUB NC

ASME I - ASME III DIV. 1 SUB ND

ASTM B31, 1 - B-31,4 - B311,8

Złączki spawane

Dostarczamy szeroką gamę armatur spawanych. Szeroko stosowany w przemyśle naftowym, gazowym, filtracyjnym, chłodniczym, rafineryjnym, petrochemicznym i offshore.

Złącza spawane stosowane są w systemie rur do zmiany kierunku lub funkcji, która jest mechanicznie połączona z systemem. Prawdopodobnie najprostszym sposobem osiągnięcia tego celu byłoby zgięcie rury w wymaganym kierunku, ale ten proces rozciągnie i rozrzedzi zewnętrzną ścianę rury, zagęszczając i marszcząc wewnętrzną ścianę rury. Powoduje to opory przepływu i przyspieszoną erozję ścian.

Drugą niekiedy stosowaną metodą jest połączenie kątowe, w którym stalowe złączki spawane są cięte pod odpowiednim kątem i zgrzewane ze sobą, aby uzyskać pożądaną zmianę. Podczas gdy powierzchnia przekroju i grubość ścianki są utrzymywane, duża wydajność jest tracona z powodu tarcia i turbulencji wynikających z poważnej zmiany kierunku; na przykład zgięcie z jednym ostrzem zapewnia około sześć razy większą odporność na zgięcie łokcia.

Dopasowanie łokcia butweld

Łącznik kolanowy to łącznik rurowy zainstalowany między dwiema długościami rury lub rury, umożliwiający zmianę kierunku, zwykle 180 °, 90 ° lub 45 °. Końce są obrabiane do spawania doczołowego, gdy dwa końce różnią się rozmiarem, nazywa się to łokciem redukującym lub redukującym.

Większość łokci jest dostępna w małym promieniu lub długim promieniu typów. Kolana o małym promieniu mają odległość od środka do końca równą NPS w calach, podczas gdy długi promień jest 1,5 razy NPS w calach.

Dopasowanie trójnika buttweld

Łączniki trójnikowe Buttweld są szeroko stosowane w rurach przemysłowych do łączenia lub dzielenia płynów i nie wymagają specjalnego przygotowania rur przed zastosowaniem. Dostępne w różnych specyfikacjach gwintowania i różnych gatunkach Kształtki trójnikowe Buttweld są projektowane z zachowaniem ścisłych tolerancji i dokładnych wymiarów.

Dopasowanie krzyżowe buttweld

Złączki krzyżowe są stosowane w wielu gałęziach przemysłu w celu zapewnienia szczelności i uszczelnienia bez momentu obrotowego w każdym połączeniu rur lub przewodów. Oferowane w różnych gatunkach łączniki krzyżowe Buttweld są uważane za ich ścisłe tolerancje i doskonałe wykończenia.

Dopasowanie zatyczki do butów

Funkcją łącznika zatrzaskowego jest zablokowanie końca linii w systemie rur. Nakładka Buttweld jest mocowana poprzez umieszczenie nasadki końcowej na otwartej linii i spawanie wokół złącza.

Dopasowanie końcówki butweld

Końcówki zakończeniowe są instalowane parami i łączone ze sobą za pomocą dwóch kołnierzy stawu kolanowego. Powierzchnia króćca ma fonograficzną ząbkowaną powierzchnię uszczelki, która zapobiega wyciekom na złączu. Użycie końcówek pozwala na otwarcie odcinków linii w celu czyszczenia, kontroli lub szybkiej wymiany itp., Bez konieczności ponownego spawania.

Ekscentryczny / koncentryczny łącznik reduktora

Dostępne są dwie opcje: koncentrycznego reduktora lub mimośrodowego reduktora.

Reduktor mimośrodowy, zwany także reduktorem Bell, ma dwa żeńskie (wewnętrzne) gwinty o różnych rozmiarach z centrami tak zaprojektowanymi, że gdy są połączone, dwa kawałki rury nie są ze sobą w jednej linii, ale można je zainstalować tak, aby aby zapewnić optymalny drenaż linii.

Oprawa jest zaprojektowana z mniejszym wylotem od środka do większego końca, umożliwiając jej wyrównanie tylko z jedną stroną wlotu. Armatura reduktora jest zaprojektowana do łatwego spawania i zapewnia doskonałą wytrzymałość i odporność na przecieki.

Reduktor mimośrodowy musi być zainstalowany prostą stroną do góry, aby zapobiec uwięzieniu powietrza przy ssaniu pompy. Są one zaprojektowane tak, aby umożliwić proste połączenie rur o różnych rozmiarach. Mogą być używane jako reduktory rur, elastyczne złącza i eliminatory drgań.

Reduktory mimośrodowe eliminują hałas i izolują drgania w rurociągu, redukują naprężenia, eliminują elektrolizę i chronią przed skokami rozruchu.

Reduktor koncentryczny łączy sekcje rury na tej samej osi. Łączą one rury o nierównych rozmiarach, które mają wspólną linię środkową i są używane do przejść TC w pionowych rurach.

Koncentryczny reduktor ma różne rozmiary końców, aby współpracować z wężem lub rurkami o różnych średnicach, które łączą sekcje rury na tej samej osi. Ponieważ praktycznie wszystkie systemy rurociągów przechodzą zmiany średnicy zarówno w trakcie pracy, jak i przy połączeniach urządzeń, reduktor służy podwójnemu celowi: zmianie średnicy orurowania i jednoczesnemu rozwiązaniu problemu rozszerzania, niewspółosiowości lub drgań.

Chociaż są publikowane rozmiary przejść i wymiary twarzą w twarz, rzadko kiedy rozmiary katalogowane odnoszą się do tego, co jest wymagane w miejscu pracy. W związku z tym wymiary powierzchni czołowej, jak również dwa rozmiary kołnierzy są zróżnicowane, aby pasowały do ​​zastosowania. Tak więc reduktory niestandardowe są łatwo wytwarzane zgodnie ze specyfikacjami.

1.1.1 Wymiary złączek do spawania:

- BS 1640 / ANSI - ASME B16.9 - B16.28 - B16.25
- Bezproblemowe, EFW, ERW, DSAW i kute

1.1.2 Stopnie materiałowe dla armatury ze spoiną

Wszystkie złączki spawane są dostępne w następujących gatunkach materiałów:

· Stal nierdzewna

· A403 304 / L

· 310

· 316 / L

· 321 / H

· 347 / H

· 410

· 440

· 904L

· Stal węglowa

· A234 WPB, WPC

· Stal niskotemperaturowa

· A420 WPL6, WPL3

· Stali stopowej

· A234 WP1, WP5, WP9, WP11, WP12, WP22, WP91

· Wysoka wydajność

· WPHY42, 52, 60, 65, 70

· Duplex i Super Duplex

· A815 UNS 31803, UNS 31254, UNS S32750

· UNS S32760

· Stopy niklu

· 200, 400, K500, 600, 625, 800, 825

· Stopy

· STOP 20

· STOP C

· STOP C276

· STOP B2

· Aluminium

· 5083, 5154, 5251, 6061, 6063, 6082

· Niezwykłe klasy

· Brąz, mosiądz, miedź

· Nikiel Cupro

· Tytan
