Koniec końcówki ASTM / ASME SA 815 UNS NO S 31803 S32205 S32550 S32750 S32760

Koniec ASTM / ASME SA 815 UNS NO S 31803 S32205 S32550 S32750 S32760

Rodzaj:
Ows Kolana w długim (LR) i krótkim promieniu (SR) w 45 stopniach, 90 stopniach, 180 stopniach, R = 3D, 5D, 6D, 8D, 10D i 20D.
Ucer Reduktor: mimośrodowy i koncentryczny
 Czapki i krzyżyki.
Ee Trójnik: EQUAL TEE, REDUKCJA TEE, BARIERA TEE
 Długi i krótki koniec.
 SWAGE NIPPLESCAPS: KONCENTRYCZNE I EKCENTRYCZNE NIPPLESY PĘCHERZY
 PIPE NIPPLES
DS BENDS INDUKCYJNE

Złączki do spawania doczołowego ze stali nierdzewnej
Standard: ASTM / ASME A / SA 403 GR WP „S” / „W” / „WX” / ASTM A420
Klasa: WP304, 304, 304L, 304H, 309S, 309H, 310S, 310H, 316, 316TI, 316H, 316L, 316LN, 317, 317L, 321, 321H, 347, 347H, 904, 904L, 409, 410, 430 , 440C

Złączki do spawania doczołowego stopów niklu
Standard: ASTM / ASME SB 336.
Klasa: UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (STOP 20/20) CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

Złączki do spawania doczołowego ze stali węglowej i stali stopowej
Standard: ASTM / ASME A / SA 234/860 / MSS-P75
Ocena: WPB, WPC, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65, WPHY 70. WPHY 100

Standard: ASTM / ASME A / SA 234
Ocena: WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 23, WP 91 i WPL3, WPL6

Złączki ze stopów miedzi i stali dwustronnej
Standard: ASTM / ASME SB 111/466 / ASTM A403
Stopień: NR UNS C 10100, 10200, 10300, 10800, 12000, 12200, 70600 (CU -NI-90/10), 71500 (CU -NI-70/30).

Standard: ASTM / ASME A / SA 815
Klasa: UNS nr S 31803, S 32205, S 32550, S 32750, S 32760.

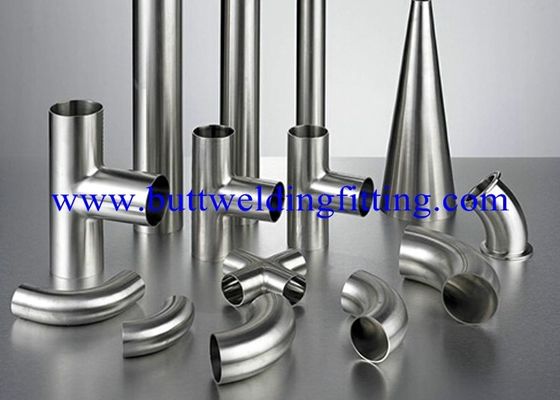

Złączki spawane

Dostarczamy szeroką gamę armatur spawanych. Szeroko stosowany w przemyśle naftowym, gazowym, filtracyjnym, chłodniczym, rafineryjnym, petrochemicznym i offshore.

Złącza spawane stosowane są w systemie rur do zmiany kierunku lub funkcji, która jest mechanicznie połączona z systemem. Prawdopodobnie najprostszym sposobem osiągnięcia tego celu byłoby zgięcie rury w wymaganym kierunku, ale ten proces rozciągnie i rozrzedzi zewnętrzną ścianę rury, zagęszczając i marszcząc wewnętrzną ścianę rury. Powoduje to opory przepływu i przyspieszoną erozję ścian.

Drugą niekiedy stosowaną metodą jest połączenie kątowe, w którym stalowe złączki spawane są cięte pod odpowiednim kątem i zgrzewane ze sobą, aby uzyskać pożądaną zmianę. Podczas gdy powierzchnia przekroju i grubość ścianki są utrzymywane, duża wydajność jest tracona z powodu tarcia i turbulencji wynikających z poważnej zmiany kierunku; na przykład zgięcie z jednym ostrzem zapewnia około sześć razy większą odporność na zgięcie łokcia.

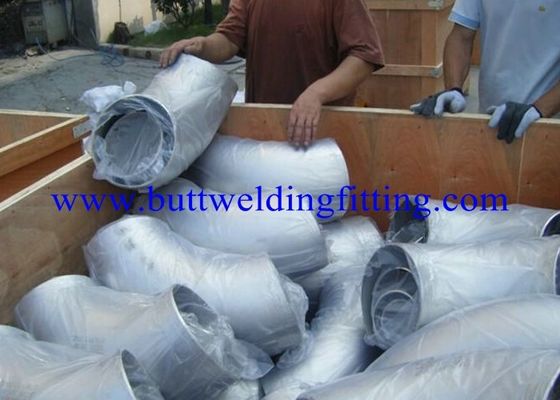

Dopasowanie łokcia butweld

Łącznik kolanowy to łącznik rurowy zainstalowany między dwiema długościami rury lub rury, umożliwiający zmianę kierunku, zwykle 180 °, 90 ° lub 45 °. Końce są obrabiane do spawania doczołowego, gdy dwa końce różnią się rozmiarem, nazywa się to łokciem redukującym lub redukującym.

Większość łokci jest dostępna w małym promieniu lub długim promieniu typów. Kolana o małym promieniu mają odległość od środka do końca równą NPS w calach, podczas gdy długi promień jest 1,5 razy NPS w calach.

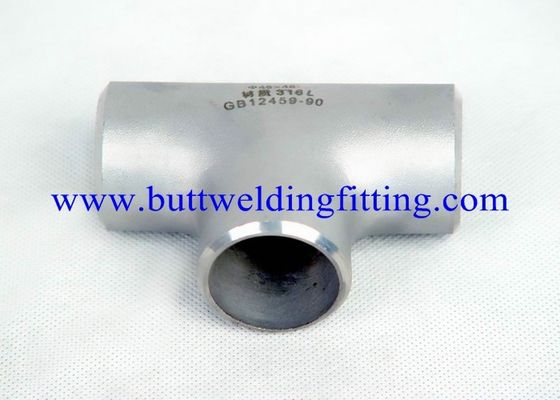

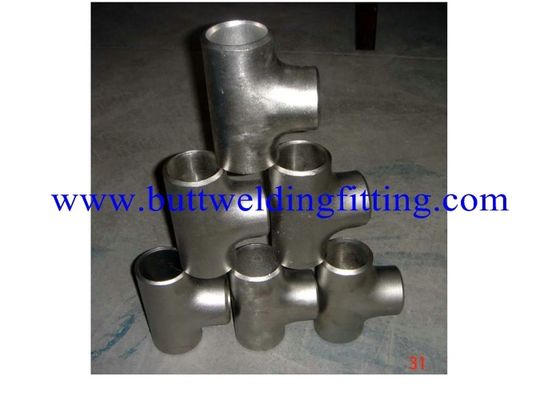

Dopasowanie trójnika buttweld

Łączniki trójnikowe Buttweld są szeroko stosowane w rurach przemysłowych do łączenia lub dzielenia płynów i nie wymagają specjalnego przygotowania rur przed zastosowaniem. Dostępne w różnych specyfikacjach gwintowania i różnych gatunkach Kształtki trójnikowe Buttweld są projektowane z zachowaniem ścisłych tolerancji i dokładnych wymiarów.

Dopasowanie krzyżowe buttweld

Złączki krzyżowe są stosowane w wielu gałęziach przemysłu w celu zapewnienia szczelności i uszczelnienia bez momentu obrotowego w każdym połączeniu rur lub przewodów. Oferowane w różnych gatunkach łączniki krzyżowe Buttweld są uważane za ich ścisłe tolerancje i doskonałe wykończenia.

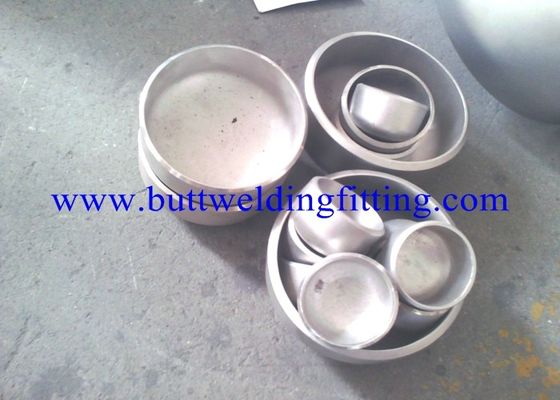

Dopasowanie zatyczki do butów

Funkcją łącznika zatrzaskowego jest zablokowanie końca linii w systemie rur. Nakładka Buttweld jest mocowana poprzez umieszczenie nasadki końcowej na otwartej linii i spawanie wokół złącza.

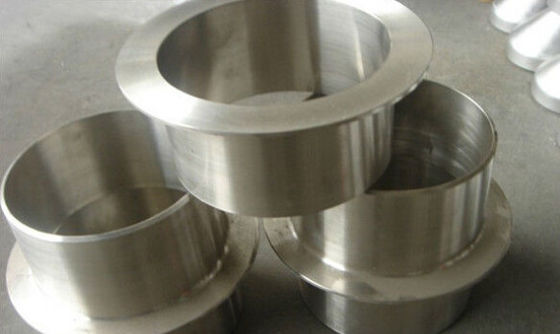

Dopasowanie końcówki butweld

Końcówki zakończeniowe są instalowane parami i łączone ze sobą za pomocą dwóch kołnierzy stawu kolanowego. Powierzchnia króćca ma fonograficzną ząbkowaną powierzchnię uszczelki, która zapobiega wyciekom na złączu. Użycie końcówek pozwala na otwarcie odcinków linii w celu czyszczenia, kontroli lub szybkiej wymiany itp., Bez konieczności ponownego spawania.

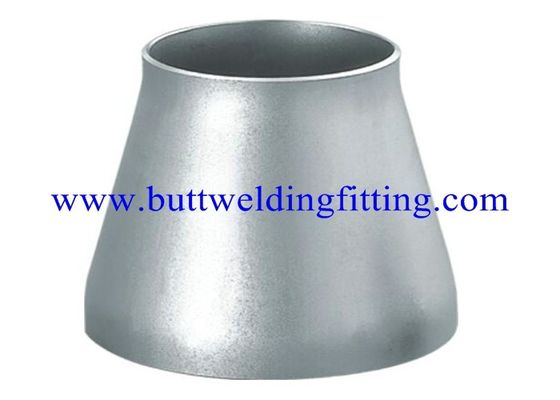

Ekscentryczny / koncentryczny łącznik reduktora

Dostępne są dwie opcje: koncentrycznego reduktora lub mimośrodowego reduktora.

Reduktor mimośrodowy, zwany także reduktorem Bell, ma dwa żeńskie (wewnętrzne) gwinty o różnych rozmiarach z centrami tak zaprojektowanymi, że gdy są połączone, dwa kawałki rury nie są ze sobą w jednej linii, ale można je zainstalować tak, aby aby zapewnić optymalny drenaż linii.

Oprawa jest zaprojektowana z mniejszym wylotem od środka do większego końca, umożliwiając jej wyrównanie tylko z jedną stroną wlotu. Armatura reduktora jest zaprojektowana do łatwego spawania i zapewnia doskonałą wytrzymałość i odporność na przecieki.

Reduktor mimośrodowy musi być zainstalowany prostą stroną do góry, aby zapobiec uwięzieniu powietrza przy ssaniu pompy. Są one zaprojektowane tak, aby umożliwić proste połączenie rur o różnych rozmiarach. Mogą być używane jako reduktory rur, elastyczne złącza i eliminatory drgań.

Reduktory mimośrodowe eliminują hałas i izolują drgania w rurociągu, redukują naprężenia, eliminują elektrolizę i chronią przed skokami rozruchu.
