Co to jest PAD wzmacniający?

Reinforcing Pad lub RePAD lub RF Pad (ryc. 1) to podkładka w kształcie pączka, która otacza gałąź gałęzistawu, aby wzmocnić staw.Przypomina okrągłą metalową podkładkę, która została wygięta, aby dopasować się do krzywiznyrury.

Otwórz otwór, w którym rozgałęziają się połączenia rurowe, takie jak podkładka wzmacniająca do połączenia spawanego.(Klasyfikacja konstrukcji według zastosowania i ciśnienia)

Wraz ze wzrostem średnicy rury wzrasta koszt łączników rozgałęźnych.Czasami takie okucia nie są łatwedostępne jako standardowe elementy.Jest to więc standardowa metoda wytwarzania trójnika poprzez wycinanie otworu w głowicy i spawaniegałąź w rurze.Ale odcinek, w którym prosta rura jest przebita, staje się słabym odcinkiem z powodu obecnościta dziura.Tak więc, aby poradzić sobie z naciskiem i zmniejszyć koncentrację naprężeń w tym obszarze, grubość jest lokalnie zwiększanaw postaci podkładki wzmacniającej lub podkładki RF.Podobna sytuacja ma miejsce w przypadku połączeń dysz zbiornika ciśnieniowego.Zwiększyćciśnienie i nośność dysz sprzętu, RF Pad są spawane.Te podkładki wzmacniające zapewniajądodatkową wytrzymałość i możliwości rury.

Dlaczego wymagana jest podkładka wzmacniająca?

Podkładki RePAD lub RF Pads to płytki używane do wzmacniania komponentów i/lub dysz poprzez zwiększenie grubości lokalnie w komponencie

w strefach silnie obciążonych.Są one wykonane z tego samego rozmiaru i materiału, co głowica rury, do której są przyspawane.

Na rurach lub zbiornikach ciśnieniowych wykonuje się otwory w postaci przecięcia króćca lub odgałęzienia, a tym samym macierzystej rury/naczynia

jest osłabiona i powstają strefy wysokiego stresu.Dlatego oczywiste jest, aby zrekompensować tę słabość za pomocą podkładki wzmacniającej

zmniejsza możliwość awarii, ponieważ wzmacnia połączenie odgałęzienia rurociągu lub króciec zbiornika ciśnieniowego.

Zastosowania podkładki wzmacniającej

1. Zwykle podkładki wzmacniające są używane w połączeniach króćców i króćców, jeśli jest to wymagane zgodnie z listą linii lub jeśli jest to wymaganezgodnie z tabelą rozgałęzień w specyfikacji materiału rurociągów.Dzięki zastosowaniu podkładek wzmacniających nie ma konieczności wzmacniania całościrura głowicy.Punkt 304.3.3 normy ASME B 31.3 zawiera równania umożliwiające sprawdzenie, czy jakiekolwiek spawane odgałęzienie rurociągu wymagawzmocnienie.

2. Czopy wsporcze są dostarczane ze wzmocnieniem, jeśli zostało to określone przez inżynierów rurociągów.Gdy obsługuje mnóstwo czopówsą czymś więcej niż nośność czopów, podkładki wzmacniające są przyspawane do rury macierzystej i połączenia czopów w celu zwiększeniato nośność.Należy jednak pamiętać, że wzmocnienie na czopach od łokci nie jest sugerowane jako standardpraktyce, więc należy go unikać w maksymalnym możliwym stopniu.Wymóg wzmocnienia musi być wyraźnie wymienionyna rysunku izometrycznym do przekazania zespołowi budowlanemu.

3. Połączenia króćców urządzeń są zwykle wzmacniane, dzięki czemu dysze mogą przenosić większe obciążenia i momenty od strony rurociągu.

4. Czasami podkładki wzmacniające są umieszczane pomiędzy wspornikiem buta lub siodełka a rurą macierzystą, gdy grubość rury macierzystej jest mniejszaniż wymagane.

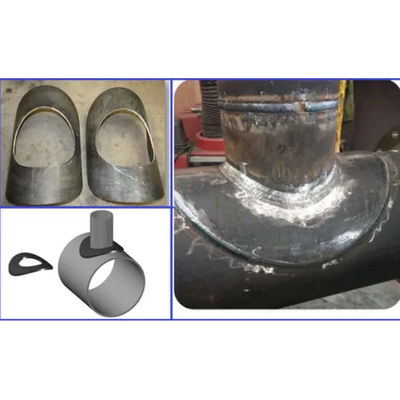

Ryc. 1: Typowe podkładki wzmacniające

Cechy konstrukcyjne RF PAD

Zwykle maksymalna grubość stosowana w firmach inżynieryjnych jako grubość podkładki wzmacniającej wynosi 1,5 razy grubość rury macierzystej.

Standardową praktyką jest stosowanie tej samej grubości co rura macierzysta.

Materiał wzmacniający musi być zgodny z materiałem rury macierzystej i odgałęzionej.Zwykle ten sam materiał co rura rozgałęźna

jest używany jako RF Pad.

Punkt 328.5.4.g normy ASME B31.3 stanowi, że podkładki i siodełka wzmacniające powinny dobrze pasować do części, do których są

przywiązany.

Otwór wentylacyjny powinien znajdować się z boku (nie w kroku) każdej podkładki lub siodła, aby odsłonić przeciek w spoinie między odgałęzieniem

i biegać oraz umożliwiać odpowietrzanie podczas spawania i obróbki cieplnej.Zwykle dostarczane są 2 otwory wentylacyjne, które należy uszczelnić

za pomocą mastyksu lub żelu silikonowego, aby ograniczyć przepływ wody wewnątrz podkładki RF.Otwory wentylacyjne są również znane jako dziury płaczące lub dziury Telltale.The

normalny rozmiar otworu drenażowego wynosi 6 mm.Jeżeli podkładka wzmacniająca wykonana jest z wielu nacięć rury, należy przewidzieć w niej otwór odpowietrzający

każdy wycięty kawałek.

Podkładka lub siodło mogą być wykonane z więcej niż jednego elementu, jeżeli połączenia między częściami mają wytrzymałość równoważną metalowi macierzystemu podkładki lub siodła,

i czy każdy element ma otwór wentylacyjny.

Symbol podkładki wzmacniającej na rysunkach

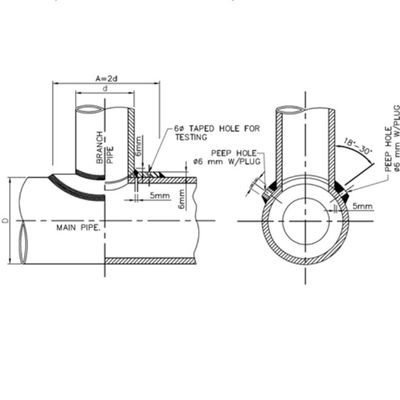

Rys. 2 przedstawia normalny symbol RF Pad, który jest używany na rysunkach instalacji rurowych.

Rys. 2: Symbol PAD wzmacniający

Podkładka wzmacniająca to pierścień wycięty z blachy stalowej, który ma otwór w środku równy średnicy zewnętrznej połączenia rozgałęźnego.

Nasuwa się go na rurę odgałęźną, zanim rura odgałęziona zostanie przyspawana do kolektora.Po przyspawaniu gałęzi do głowicy,

podkładka wzmacniająca jest zsuwana po gałęzi, aby zakryć połączenie spawane.Podkładka wzmacniająca jest następnie przyspawana zarówno do gałęzi, jak i do gałęzi

nagłówek.
