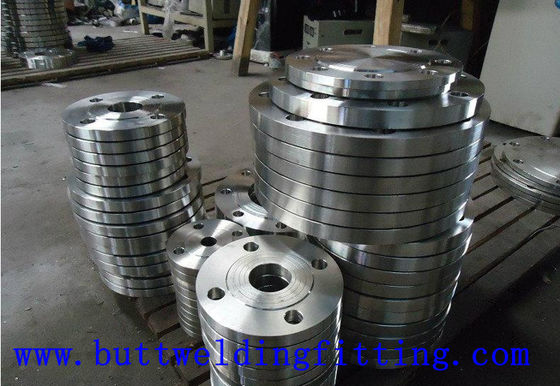

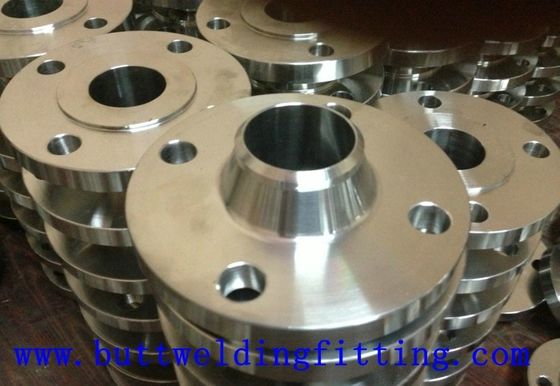

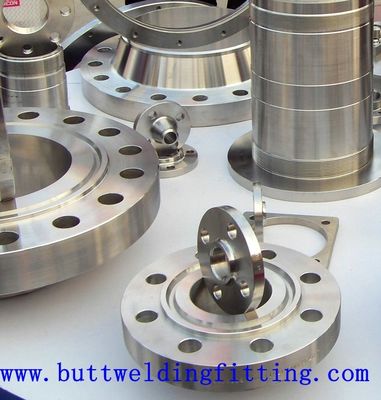

Kute kołnierze rur ze stali nierdzewnej / węglowej, A182 / F51 Kołnierze i kształtki

Kute kołnierze stalowe 1/2 cala - 48 cali i 150 # do 2500 # materiału A182 / F51 / Inconel 625

Opis:

Kołnierz stalowy, kołnierze kompaktowe 1/2 cala - 48 cali i 150 # do 2500 # Z A182 / F51 / Inconel 625.

Kompaktowe kołnierze (RCF), NORSOK L005, A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, LF52-70

• RCF NORSOK Seria NCF5

Oparty na kodzie NORSOK L005, odpowiedni do krytycznych zastosowań uszczelniających o dużej rozszerzalności cieplnej, cyklicznych obciążeń, takich jak piony, jednopunktowe systemy cumownicze, kolektory, X-drzewa, rurociągi podmorskie, wymienniki ciepła i wiele systemów rur procesowych.

• RCF Advantage
  • Oszczędzanie przestrzeni
    • Oszczędność masy do 70% ~ 80% w stosunku do kołnierzy ANSI
  • Podwójne niezależne uszczelki zwiększają bezpieczeństwo
    • Metoda dodatniego uszczelnienia
  • Zintegrowany system uszczelniający (zarówno wewnątrz jak i na zewnątrz)
    • Większy zakres w projektowanej temperaturze i ciśnieniu
• Zasada działania RCF
  • Kompaktowa konstrukcja kołnierza RCF polega na tym, że powierzchnia kołnierza zawiera dwie niezależne uszczelki. Pierwsze uszczelnienie powstaje przez przyłożenie naprężenia gniazda uszczelnienia do pięty kołnierza. Główna uszczelka to IX pierścień uszczelniający. Siła pierścienia uszczelniającego jest dostarczana przez sprężystą zmagazynowaną energię w naprężonym pierścieniu uszczelniającym. Jakikolwiek wyciek z pięty da wewnętrzne ciśnienie działające na pierścień uszczelniający wewnątrz intensyfikując działanie uszczelniające.
• Rozmiar RCF i ocena ciśnienia
  • 1/2 ”~ 48” wielkości i klasa 150 # do 2500 # w ciśnieniu znamionowym.
  • Większy rozmiar i wyższe ciśnienie na żądanie.
• Materiały RCF
  • ASTM A105, A350 LF2, LF6, A694 F52 ~ F70
  • AISI 4130, AISI 8630
  • A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825.
  • Inne materiały na życzenie
  • Pierścień uszczelniający RCF IX, siły osiowe są wywierane na stożek metalowego pierścienia uszczelniającego i przekładają się na promieniową siłę uszczelniającą. Ponadto, przy zwiększonym obciążeniu wstępnym, skos jest zamknięty, a kontakt zewnętrzny jest uzyskiwany przy klinie zewnętrznym, podczas gdy większość wstępnego obciążenia śruby jest przenoszona jako siły ściskające pomiędzy powierzchniami kołnierza na pięcie.
• Projekt i weryfikacja RCF
  • Yuhong Special Steel świadczy usługę obliczeniową w oparciu o sekcję VIII, 1 i 2 ASME, a także inżynierów oprogramowania ANSYS do przeprowadzenia analizy i weryfikacji projektu
