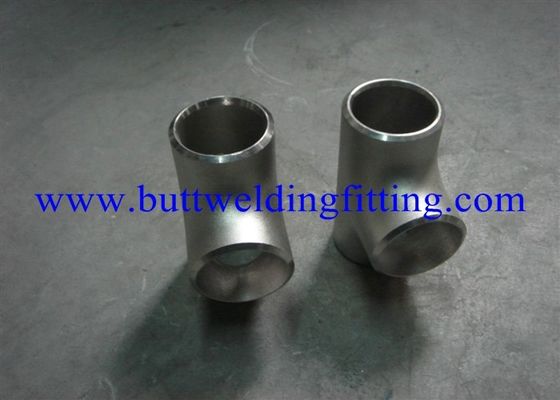

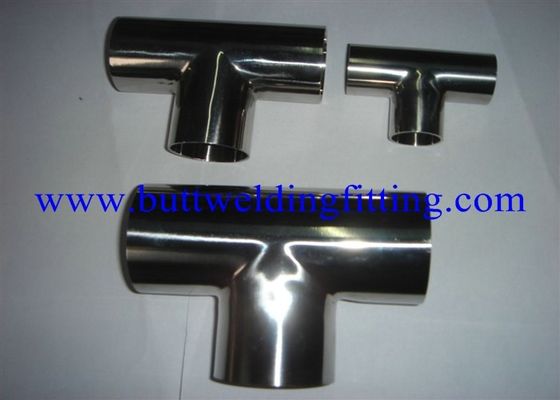

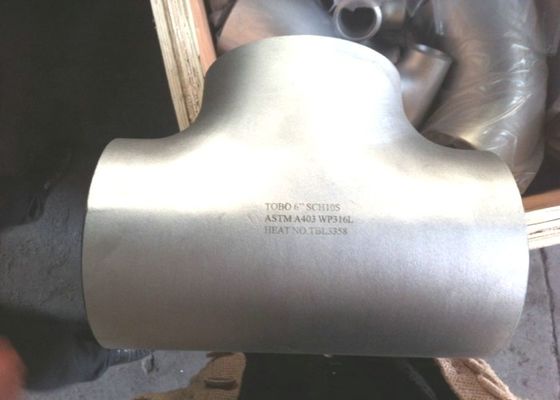

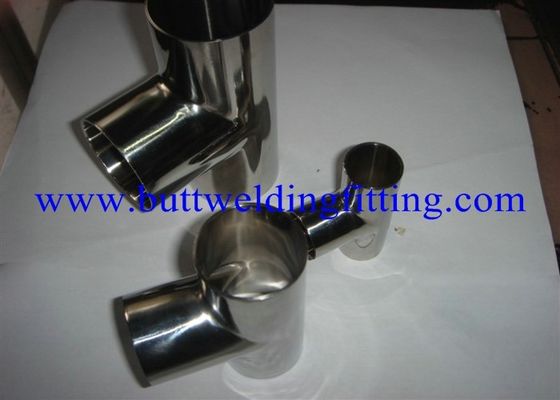

Trójnik ze stali nierdzewnej 904L Trójnik redukcyjny do spoin czołowych SCH80S ASME B16.9

Podstawowe informacje

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	TOBO
Orzecznictwo:	SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numer modelu:	Stal nierdzewna 904L

Minimalne zamówienie:	3 SZT
Cena:	negocjowalne
Szczegóły pakowania:	PŁYTA Z DREWNA LUB PALETA
Czas dostawy:	15 dni
Zasady płatności:	T/T, l/c, Western Union
Możliwość Supply:	9980000PCS na miesiąc

Najlepsza cena Skontaktuj się teraz

materiał:	Stal nierdzewna 904L	standardowe:	ASME B16.9, ASME B16.25, MSS SP-75 DIN2617 JISB2311 JISB2312 JISB2313
Proces produkcji:	Push, Press, Forge, Cast, itp.	aplikacji:	Ropa naftowa / Moc / Chemia / Budownictwo / Gaz / Metalurgia / Przemysł stoczniowy itp
Szczegóły pakowania::	złączki do spawania doczołowego zwykle powinny być wysyłane w drewnianych skrzyniach, drewnianych pa	Test:	Widmo światła bezpośredniego, test hydrostatyczny, detektor promieniowania rentgenowskiego, defektos
Podkreślić:	trójnik ze stalowej rury , trójnik do spawania doczołowego

Stal nierdzewna 904L Trójnik redukcyjny / trójnik redukcyjny 12 ”SCH80S ASME B16.9

01) Nazwa towaru: Tee ze stali nierdzewnej 904L ze stali nierdzewnej
02) Metoda procesu: walcowane na zimno / ciągnione na zimno
03) Wykończenie powierzchni: wyżarzone / wytrawiane (AP), jasne wyżarzone (BA)
04) Materiał: TP304, TP304L, TP304 / 304L, TP310 / S, TP316, TP316L, TP316 / 316L, TP317L, TP321, TP347 / H S31803, 904L
05) Normy: ASTM (ASME) SA / A213 / M ASTM (ASME) 269 ASTM (ASME) 312 JIS G3459 JIS G3463 DIN 17456 DIN 17458
06) Rozmiar:

a) OD: Φ6 - Φ219 mm (1/4 "do 6")

b) Harmonogram: 5 / 5S, 10 / 10S, 20 / 20S, 40 / 40S, 80 / 80S, 120 / 120S, 160 / 160S, zgodnie z art. do ANSI B36.19 / 36.10
07) Długość: maks. 17 metrów (specyficzne lub losowe)
08) Warunki dostawy: wyżarzane, trawione i polerowane
09) Aplikacje:

a) Przemysł usług ogólnych (ropa naftowa, żywność, chemikalia, papier, nawozy, tkaniny, lotnictwo i energetyka jądrowa)
b) Transport płynów, gazu i oleju
c) Ciśnienie i przenoszenie ciepła
d) Budowa i ornament
e) Wymienniki ciepła kotła

10) Pakowanie: plastikowe torby na każdą sztukę, a następnie pakowane w drewniane skrzynki w stanie zdatnym do żeglugi
11) Minimalna ilość zamówienia: 1 tonę metryczną lub po negocjacjach
12) Termin dostawy: min. 30 dni i negocjacje

Specyfikacja

Normalny rozmiar rury	Średnica zewnętrzna w skosie				Center to End
DN	D1		D2		do	M
DN	Seria A	Seria B	Seria A	Seria B	do	M
20 × 20 × 15	26,9	25	21.3	18	29	29
25 × 25 × 20	33,7	32	26,9	25	38	38
25 × 25 × 15	33,7	32	21.3	18	38	38
32 × 32 × 25	42,4	38	33,7	32	48	48
32 × 32 × 20	42,4	38	26,9	25	48	48
32 × 32 × 15	42,4	38	21.3	18	48	48
40 × 40 × 32	48.3	45	42,4	38	57	57
40 × 40 × 25	48.3	45	33,7	32	57	57
40 × 40 × 20	48.3	45	26,9	25	57	57
40 × 40 × 15	48.3	45	21.3	18	57	57
50 × 50 × 40	60.3	57	48.3	45	64	60
50 × 50 × 32	60.3	57	42,4	38	64	57
50 × 50 × 25	60.3	57	33,7	32	64	51
50 × 50 × 20	60.3	57	26,9	25	64	44
65 × 65 × 50	76,1 (73)	76	60.3	57	76	70
65 × 65 × 40	76,1 (73)	76	48.3	45	76	67
65 × 65 × 32	76,1 (73)	76	42,4	38	76	64
65 × 65 × 25	76,1 (73)	76	33,7	32	76	57
80 × 80 × 65	88,9	89	76,1 (73)	76	86	83
80 × 80 × 50	88,9	89	60.3	57	86	76
80 × 80 × 40	88,9	89	48.3	45	86	73
80 × 80 × 32	88,9	89	42,4	38	86	70
90 × 90 × 80	101.6	-	88,9	-	95	92
90 × 90 × 65	101.6	-	76,1 (73)	-	95	89
90 × 90 × 50	101.6	-	60.3	-	95	83
90 × 90 × 40	101.6	-	48.3	-	95	79
100 × 100 × 90	114.3	-	101.6	-	105	102
100 × 100 × 80	114.3	108	88,9	89	105	98
100 × 100 × 65	114.3	108	76,1 (73)	76	105	95
100 × 100 × 50	114.3	108	60.3	57	105	89
100 × 100 × 40	114.3	108	48.3	45	105	86
125 × 125 × 100	139,7	133	114.3	108	124	117
125 × 125 × 90	139,7	-	101.6	-	124	114
125 × 125 × 80	139,7	133	88,9	89	124	111
125 × 125 × 65	139,7	133	76,1 (73)	76	124	108
125 × 125 × 50	139,7	133	60.3	57	124	105
150 × 150 × 125	168,3	159	139,7	133	143	137
150 × 150 × 100	168,3	159	114.3	108	143	130
150 × 150 × 90	168,3	-	101.6	-	143	127
150 × 150 × 80	168,3	159	88,9	89	143	124
150 × 150 × 65	168,3	159	76,1 (73)	76	143	121
200 × 200 × 150	219.1	219	168,3	159	178	168
200 × 200 × 125	219.1	219	139,7	133	178	162
200 × 200 × 100	219.1	219	114.3	108	178	156
200 × 200 × 90	219.1	-	101.6	-	178	152
250 × 250 × 200	273	273	219.1	219	216	203
250 × 250 × 150	273	273	168,3	159	216	194
250 × 250 × 125	273	273	139.1	133	216	191
250 × 250 × 100	273	273	114.3	108	216	184
300 × 300 × 250	323,9	325	273	273	254	241
300 × 300 × 200	323,9	325	219.1	219	254	229
300 × 300 × 150	323,9	325	168,3	159	254	219
300 × 300 × 125	323,9	325	139,7	133	254	216
350 × 350 × 300	355.6	377	323	325	279	270
350 × 350 × 250	355.6	377	273	273	279	257
350 × 350 × 200	355.6	377	219.1	219	279	248
350 × 350 × 150	255,6	377	168,3	159	279	238
400 × 400 × 350	406.4	426	355.6	377	305	305
400 × 400 × 300	406.4	426	323,9	325	305	295
400 × 400 × 250	406.4	426	273	273	305	283
400 x 400 x 200	406.4	426	219.1	219	305	273
400 × 400 × 150	406.4	426	168,3	159	305	264
450 × 450 × 400	457,2	478	406.4	426	343	330
450 × 450 × 350	457,2	478	355.6	377	343	330
450 × 450 × 300	457,2	478	323,9	325	343	321
450 × 450 × 250	457,2	478	273	273	343	308
450 × 450 × 200	457,2	478	219.1	219	343	298
500 × 500 × 450	508	529	457,2	478	381	368
500 × 500 × 400	508	529	406.4	426	381	356
500 × 500 × 350	508	529	355.6	377	381	356
500 × 500 × 300	508	529	323,9	325	381	346
500 × 500 × 250	508	529	273	273	381	333
500 × 500 × 200	508	529	219.1	219	381	324

Normalny rozmiar rury	Średnica zewnętrzna w skosie				Center to End
DN	D1		D2		do	M
DN	Seria A	Seria B	Seria A	Seria B	do	M
350 × 350 × 300	356	377	324	325	279	270
350 × 350 × 250	356	377	273	273	279	257
350 × 350 × 200	356	377	219	219	279	248
350 × 350 × 150	356	377	168	159	279	238
400 × 400 × 350	406	426	356	377	305	305
400 × 400 × 300	406	426	324	325	305	295
400 × 400 × 250	406	426	273	273	305	283
400 x 400 x 200	406	426	219	219	305	273
400 × 400 × 150	406	426	168	159	305	264
450 × 450 × 400	457	480	406	426	343	330
450 × 450 × 350	457	480	356	377	343	330
450 × 450 × 300	457	480	324	325	343	321
450 × 450 × 250	457	480	273	273	343	308
450 × 450 × 200	457	480	219	219	343	298
500 × 500 × 450	508	530	457	480	381	368
500 × 500 × 400	508	530	406	426	381	356
500 × 500 × 350	508	530	356	377	381	356
500 × 500 × 300	508	530	324	325	381	346
500 × 500 × 250	508	530	273	273	381	333
500 × 500 × 200	508	530	219	219	381	324
550 × 550 × 500	559	-	508	-	419	406
550 × 550 × 450	559	-	457	-	419	394
550 × 550 × 400	559	-	406	-	419	394
600 × 600 × 550	610	-	559	-	432	432
600 × 600 × 500	610	630	508	530	432	432
600 × 600 × 450	610	630	457	480	432	419
650 × 650 × 600	660	-	610	-	495	483
650 × 650 × 550	660	-	559	-	495	470
650 × 650 × 500	660	-	508	-	495	457
700 × 700 × 650	711	-	660	-	521	521
700 × 700 × 600	711	720	610	630	521	521
700 × 700 × 550	711	-	559	-	521	508
750 × 750 × 700	762	-	711	-	559	546
750 × 750 × 650	762	-	660	-	559	546
750 × 750 × 600	762	-	610	-	559	533
800 × 800 × 750	813	-	762	-	597	584
800 × 800 × 700	813	820	711	720	597	572
800 × 800 × 650	813	-	660	-	597	572
850 × 850 × 800	864	-	813	-	635	622
850 × 850 × 750	864	-	762	-	635	597
850 × 850 × 700	864	-	711	-	635	597
900 × 900 × 850	914	-	864	-	673	660
900 × 900 × 800	914	920	813	820	673	648
900 × 900 × 750	914	-	762	-	673	648
950 × 950 × 900	965	-	914	-	711	711
950 × 950 × 850	965	-	864	-	711	698
950 × 950 × 800	965	-	813	-	711	686
1000 × 1000 × 950	1016	-	965	-	749	749
1000 × 1000 × 900	1016	1020	914	920	749	737
1000 × 1000 × 850	1016	-	864	-	749	724
1050 × 1050 × 1000	1067	-	1016	-	762	711
1050 × 1050 × 950	1067	-	965	-	762	711
1050 × 1050 × 900	1067	-	914	-	762	711
1100 × 1100 × 1050	1118	-	1067	-	813	762
1100 × 1100 × 1000	1118	1120	1016	1020	813	749
1100 × 1100 × 950	1118	-	965	-	813	737
1150 × 1150 × 1100	1168	-	1118	-	851	800
1150 × 1150 × 1050	1168	-	1067	-	851	787
1150 x 1150 x 1000	1168	-	1016	-	851	775
1200 × 1200 × 1150	1220	-	1168	-	889	838
1200 × 1200 × 1100	1220	1220	1118	1120	889	838
1200 × 1200 × 1050	1220	-	1067	-	889	838
1300 × 1300 × 1200	1320	-	1220	-	958	888
1300 × 1300 × 1100	1320	-	1120	-	958	862
1300 × 1300 × 1200	1320	-	1020	-	958	841
1400 × 1400 × 1300	1420	-	1320	-	1027	956
1400 × 1400 × 1200	1420	-	1220	-	1027	938
1400 × 1400 × 1100	1420	-	1120	-	1027	912
1500 × 1500 × 1400	1520	-	1420	-	1096	1025
1500 × 1500 × 1400	1520	-	1320	-	1096	1006
1500 × 1500 × 1400	1520	-	1220	-	1096	988
1600 × 1600 × 1500	1620	-	1520	-	1160	1093
1600 × 1600 × 1400	1620	-	1420	-	1160	1075
1600 × 1600 × 1300	1620	-	1320	-	1160	1056
