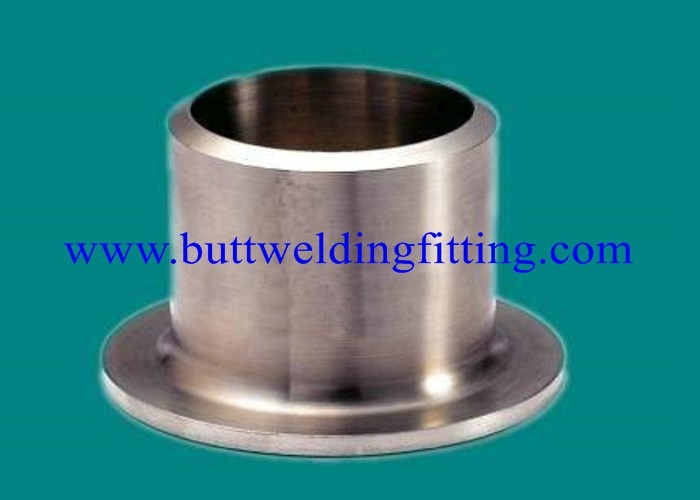

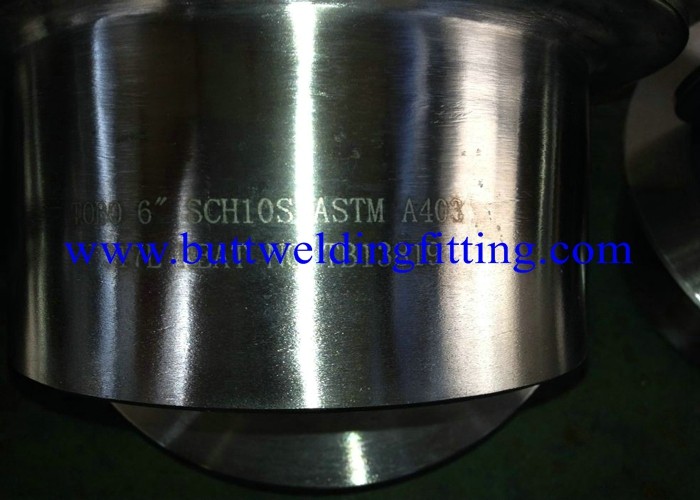

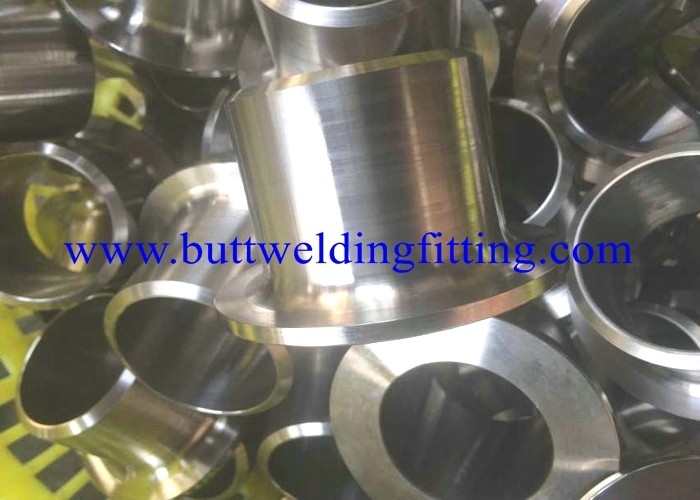

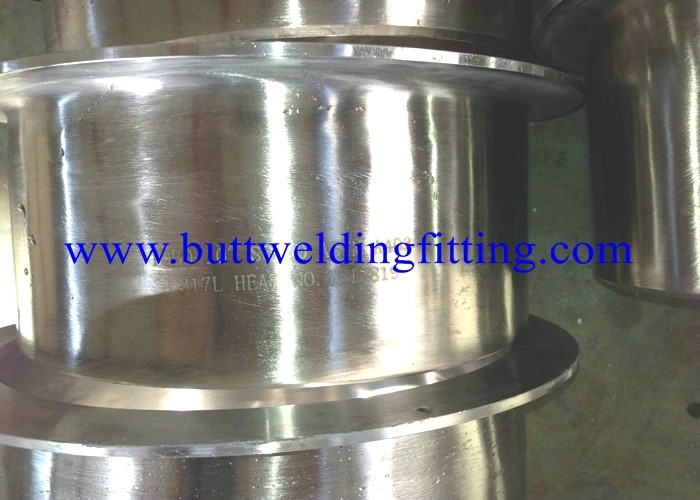

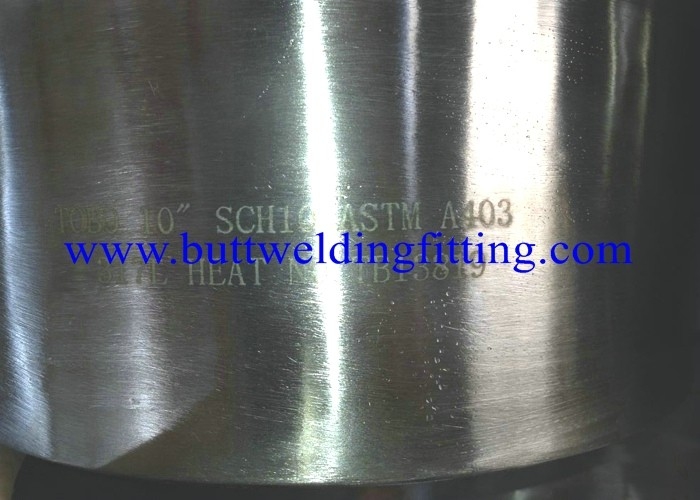

ASTM A403 WP317L / 310H / 321H Stal nierdzewna Stub End Joint 10 cali SCH40S

ASTM A403 WP317L / 310H / 321H Stal nierdzewna Stub End 10 ”SCH40S


Nazwa produktu: Końcówka do zgrzewania doczołowego ze stali nierdzewnej
Zakres rozmiarów:
DN15-DN600 (1/2 "-24") Typ bez szwu
DN15 - DN1200 (1/2 "- 48") Typ spawany
Grubość ściany: SCH5 do SCH160
Materiał:
Stal węglowa: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6 itp
Stal nierdzewna: ASTM A403 WP304 / 304L, WP316 / 316 / L, WP317L, WP321, WP347 i WPS31254
Stal stopowa: ASTM A234 WP1 / WP12 / WP11 / WP22 / WP5 / WP7 / WP9 / WP91
Duplex i super duplex: ASTM A815 UNS S31803 / S32205 / S32750 / S32760
DIN 1.4301,1.4401,1.4404,1.4541,1.4401,1.4571 itp
Standard produkcji:
ASME B16.9, ASME B16.11, ASME B16.28, MSS SP-43, JISB2311, JIS B2312, JIS B2313, DIN 2605, DIN 2606, DIN2615, DIN2616, BG12459-90, GB / T13401, HGJ514, SH3408, SH3409, HG / T21635, HG / T21631,
End Bevel: zgodnie ze standardem lub wymaganiami klienta
Obróbka powierzchni: śrutowany, odporny na rdzę czarny olej
Badania nieniszczące: test penetracyjny, test ultradźwiękowy, test radiograficzny, kontrola osób trzecich,

Nazwa produktu: koniec łącznika biodrowego

Pozycja: Buttweld-Lap Joint Stub End

Detale :

Nominalny rozmiar rury Średnica zewnętrzna w skosie Długość Promień zaokrąglenia Średnica okrążenia ZA b NPS re L R sol 1/2 3/4 1 21.3 26,7 33,4 51 51 51 3.0 3.0 3.0 0,8 0,8 0,8 35 43 51 11/4 11/2 2 42.2 48.3 60.3 51 51 64 5.0 6.0 8.0 0,8 0,8 0,8 64 73 92 21/2 3 31/2 73,0 88,9 101.6 64 64 76 8.0 10,0 10,0 0,8 0,8 0,8 106 127 140 4 5 6 114.3 141,3 168,3 76 76 89 11,0 11,0 13,0 0,8 1.6 1.6 157 185 218 8 10 12 219.1 273,0 323,8 102 127 152 13,0 13,0 13,0 1.6 1.6 1.6 270 324 381 14 16 18 355.6 406.4 457,0 152 152 152 13,0 13,0 13,0 1.6 1.6 1.6 413 470 533 20 22 24 508,0 559,0 610,0 152 152 152 13,0 13,0 13,0 1.6 - 1.6 584 641 692
