Miejsce pochodzenia: | Chiny, |
---|---|
Nazwa handlowa: | TOBO |
Orzecznictwo: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Numer modelu: | ASME B16.5 |
Minimalne zamówienie: | 100 KG |
Cena: | negotiable |
Szczegóły pakowania: | w plastikowych torebkach, a następnie w wiązkach |
Czas dostawy: | 15dni-> |
Zasady płatności: | T/T, akredytywy, Western Union, MoneyGram |
Możliwość Supply: | 1500 ton miesięcznie |
Standard: | ASME B16.5 | Kolor: | Białe srebro |
---|---|---|---|
Średnica zewnętrzna: | DN15-DN2500 | Rodzaj: | Kołnierze z długą szyjką spawaną |
High Light: | 304 Kołnierze ze stali kutej,Kołnierze szyjne spawane typu pierścieniowego,Kołnierze szyjne kute spawane |

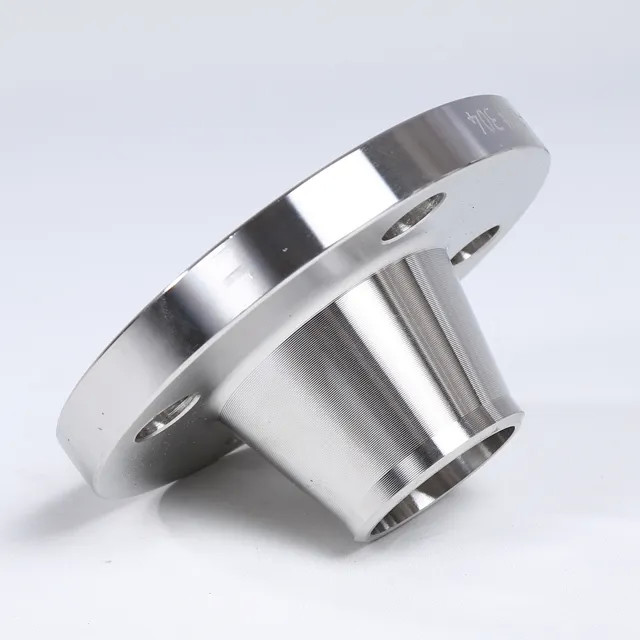

złącze typu pierścieniowego długa szyjka spawana kuta Kołnierz ze stali nierdzewnej ss 304 316182 Rozmiar: 1/2" (DN15) - 100" (DN2500)
Specyfikacja:
Rozmiar:1/2" (DN15) - 100" (DN2500)
Nazwa handlowa: TOBO
Klasa:Klasa 150, klasa 300, klasa 400, klasa 600, klasa 900, klasa 1500 itd.
Specjalizować:Jak na rysunku
Standard:
ANSI/ASME:
ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
HAŁAS:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
BS:
BS4504, BS4504, BS1560, BS10 itp
Zintegrowany kołnierz, zwany również kołnierzem z długą szyjką spawaną (kołnierz LWN), jest stosowany w sytuacjach wysokiego ciśnienia, stosowane są integralne kołnierze szyjkowe do spawania piasty, aw przypadku bardzo wysokich ciśnień preferowane są kołnierze z długą szyjką spawaną.W takim przypadku spoina jest daleko od pierścienia, aby uniknąć połączenia naprężeń zginających i naprężeń spawalniczych.
Kołnierz z długą szyjką spawaną jest podobny do kołnierza z szyjką spawalniczą z rozległą dużą szyjką / otworem używanym do spawania z innymi rurami lub kształtkami.
Kołnierz z długą szyjką spawaną jest kołnierzem specjalnego przeznaczenia.W przeciwieństwie do standardowej szyjki spawanej, jest produkowany z dużą szyjką z materiału kutego lub może być obrabiany bezpośrednio z kutego pręta okrągłego.
Integralne kołnierze(Kołnierze z długą szyjką spawaną)Materiał:
Integralne kołnierze ze stali nierdzewnej (kołnierze z długą szyjką spawaną): ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Zintegrowane kołnierze ze stali węglowej (kołnierze z długą szyjką spawaną): ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
Integralne kołnierze ze stali stopowej (kołnierze z długą szyjką spawaną): ASTM / ASME A/SA 182 i A 387 F1, F5, F9, F11, F12, F22, F91
Zintegrowane kołnierze ze stali Duplex (kołnierze z długą szyjką spawaną): ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
Zintegrowane kołnierze Super Duplex (kołnierze z długą szyjką spawaną): ASTM / ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
Zintegrowane kołnierze ze stopu niklu (kołnierze z długą szyjką spawaną): nikiel 200 (UNS nr N02200), nikiel 201 (UNS nr N02201), Monel 400 (UNS nr N04400), Monel 500 (UNS nr N05500), Inconel 800 ( UNS nr N08800), Inconel 825 (UNS nr N08825), Inconel 600 (UNS nr N06600), Inconel 625 (UNS nr N06625), Inconel 601 (UNS nr N06601), Hastelloy C 276 (UNS nr N10276 ), stop 20 (UNS nr N08020), tytan (klasa I i II)
Integralne kołnierze ze stopu miedzi (kołnierze z długą szyjką spawaną): nr UNS C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, nr UNS C 70600 (Cu-Ni- 90/10), C 71500 (Cu- Ni-70/30)
Zintegrowane kołnierze ze stali węglowej do niskich temperatur (kołnierze z długą szyjką spawaną): ASTM A350, LF2, LF3
Zastosowania zintegrowanych kołnierzy (kołnierze z długą szyjką spawaną)
Zintegrowane kołnierze (kołnierze z długą szyjką spawaną) są stosowane w przetwórstwie chemicznym i petrochemicznym.
Zintegrowane kołnierze (kołnierze z długą szyjką spawaną) są stosowane w elektronice.
Zintegrowane kołnierze (kołnierze z długą szyjką spawaną) są stosowane w urządzeniach przetwórczych w celu utrzymania czystości produktu podczas obchodzenia się z żywnością, włóknami syntetycznymi.
Zintegrowane kołnierze (kołnierze z długą szyjką spawaną) są stosowane w inżynierii morskiej i przybrzeżnej.
Wymiary kołnierzy integralnych (kołnierze z długą szyjką spawaną)
ANSI klasa 300, ASME B16.5
Wielkość rury |
Poza |
Średnica |
Grubość |
Średnica |
Średnica |
Długość |
Nuber |
Średnica |
Śruba |
Około. |
1/2 | 3 3/4 | 1 3/8 | 9/16 | 0,50 | 1 1/2 | 9 | 4 | 5/8 | 2 5/8 | 5 |
3/4 | 4 5/8 | 1 11/16 | 5/8 | 0,75 | 1 7/8 | 9 | 4 | 3/4 | 3 1/4 | 9 |
1 | 4 7/8 | 2 | 11/16 | 1.00 | 2 1/8 | 9 | 4 | 3/4 | 3 1/2 | 10 |
1 1/4 | 5 1/4 | 2 1/2 | 3/4 | 1,25 | 2 1/2 | 9 | 4 | 3/4 | 3 7/8 | 14 |
1 1/2 | 6 1/8 | 2 7/8 | 13/16 | 1,50 | 2 3/4 | 9 | 4 | 7/8 | 4 1/2 | 17 |
2 | 6 1/2 | 3 5/8 | 7/8 | 2.00 | 3 1/4 | 9 | 8 | 3/4 | 5 | 19 |
2 1/2 | 7 1/2 | 4 1/8 | 1 | 2,50 | 3 15/16 | 9 | 8 | 7/8 | 5 7/8 | 28 |
3 | 8 1/4 | 5 | 1 1/8 | 3.00 | 4 5/8 | 9 | 8 | 7/8 | 6 5/8 | 36 |
3 1/2 | 9 | 5 1/2 | 1 3/16 | 3,50 | 5 1/4 | 9 | 8 | 7/8 | 7 1/4 | 45 |
4 | 10 | 6 3/16 | 1 1/4 | 4.00 | 5 3/4 | 12 | 8 | 7/8 | 7 7/8 | 54 |
5 | 11 | 7 5/16 | 1 3/8 | 5.00 | 7 | 12 | 8 | 7/8 | 9 1/4 | 86 |
6 | 12 1/2 | 8 1/2 | 17/16 | 6.00 | 8 1/8 | 12 | 12 | 7/8 | 10 5/8 | 108 |
8 | 15 | 10 5/8 | 1 5/8 | 8.00 | 10 1/4 | 12 | 12 | 1 | 13 | 150 |
10 | 17 1/2 | 12 3/4 | 1 7/8 | 10.00 | 12 5/8 | 12 | 16 | 1 1/8 | 15 1/4 | 218 |
12 | 20 1/2 | 15 | 2 | 12.00 | 14 3/4 | 12 | 16 | 1 1/4 | 17 3/4 | 289 |
14 | 23 | 16 1/4 | 2 1/8 | 14.00 | 16 3/4 | 12 | 20 | 1 1/4 | 20 1/4 | 342 |
16 | 25 1/2 | 18 1/2 | 2 1/4 | 16.00 | 19 | 12 | 20 | 1 3/8 | 22 1/2 | 426 |
18 | 28 | 21 | 2 3/8 | 18.00 | 21 | 12 | 24 | 1 3/8 | 24 3/4 | 493 |
20 | 30 1/2 | 23 | 2 1/2 | 20.00 | 23 1/8 | 12 | 24 | 1 3/8 | 27 | 575 |
22 | - | - | - | - | - | - | - | - | - | - |
24 | 36 | 27 1/4 | 2 3/4 | 24.00 | 27 5/8 | 12 | 24 | 1 5/8 | 32 | 823 |
