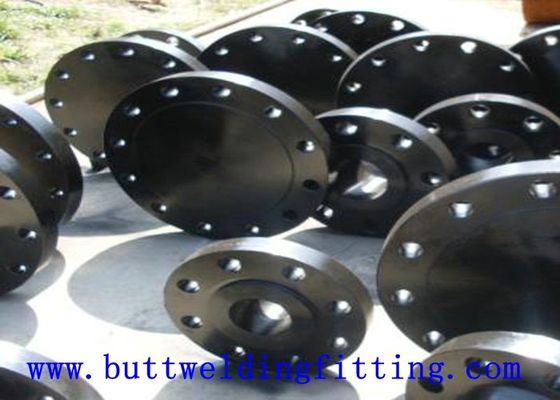

Kołnierz

1. Zastosowanie:

Do uszczelnienia lub podłączenia przewodów rurowych / rurowych

2. Materiał:

90/10 stop niklu miedzi 304 304 l, 316 316 l, stal węglowa lub inny materiał na zamówienie

3. Standard:

ANSI, DIN, JIS, BS, EN1092-1

4. Rozmiar:

DN15 (1/2 ") do DN5000 (200")

5. Wpisz:

Kołnierze gwintowane, kołnierze do spawania gniazd, kołnierze ślepe, inne kołnierze

Specyfikacja typów

Szyjka spawalnicza

1, Preferowana dla wysokich ciśnień, temperatur poniżej zera lub podwyższonych

2, Hub jest zwężony i wywiercony, aby dopasować średnicę wewnętrzną rury, więc przepływ nie jest ograniczony, zapobiegając turbulencjom i zmniejszając erozję

3, Łatwa radiografia i zapewnia doskonały rozkład stresu

Poślizgnąć się na

1, Zwykle nie jest stosowany w aplikacjach o dużym naprężeniu ze względu na niską piastę i mocowanie spoiny

2, Silps na zewnątrz rury

3, Wewnątrz kołnierza przyspawanego do piasty i końca rury

Staw biodrowy

1, Używane tam, gdzie wymagane jest wyrównanie śrub lub dostęp do czyszczenia

2, podobny do kołnierza wsuwanego, gdy jest używany z końcówką połączenia kolanowego

3, Promień na przecięciu powierzchni kołnierza i otworu, aby dopasować końcówkę połączenia kolanowego

Gwintowane

1, Używane tam, gdzie spawanie byłoby niebezpieczne

2, Przeznaczony do zastosowań niskociśnieniowych i niecyklicznych

3, otwór jest gwintowany w celu dopasowania do gwintu rury

4, Stożkowy do uszczelniania rur i kołnierzy

Spawanie gniazd

1, Do procesów chemicznych o małej średnicy, hydraulicznych i strumieniowych linii dystrybucyjnych

2, podobny do kołnierza wsuwanego

3, otwór przelotowy pasuje do otworu rury, umożliwiając nieograniczony przepływ

4, Przeciwległy otwór od strony piasty pasuje do zewnętrznej średnicy rury - można wstawić rurę do gniazda z spoiną pachwinową na piaście

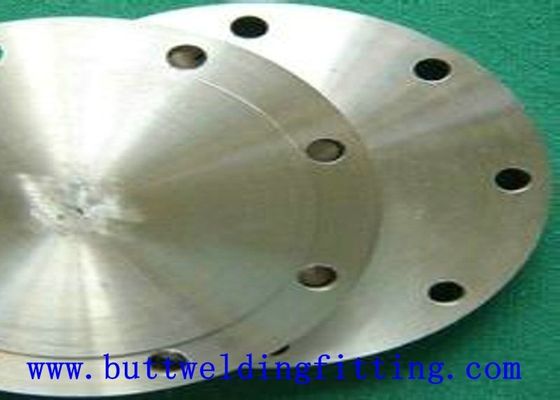

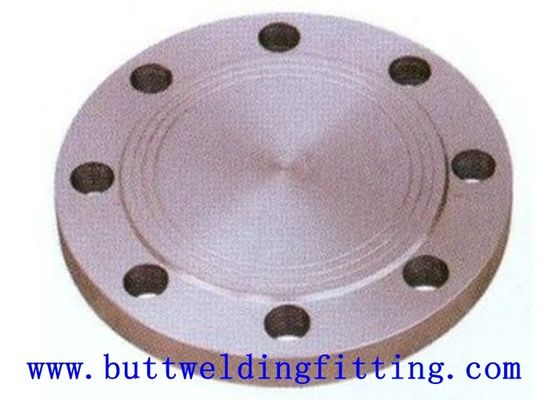

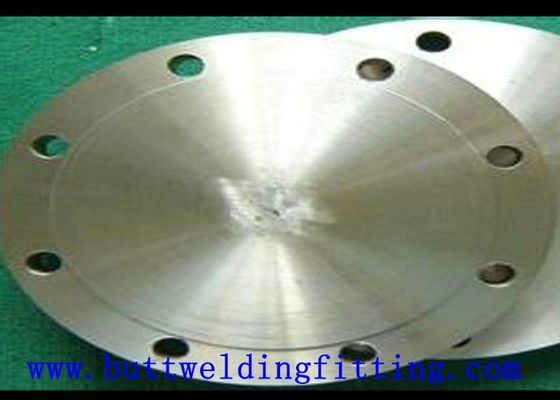

Ślepy

1, Służy do zamykania końców rur

2, nie nudzi

3, Umożliwia dostęp do zamkniętych linii

Inne kołnierze

Orifice, Expander, Reducing, Lightweight, Studding Outlets, Long Weld Necks, Metric, Navy Drawings, Customer Drawings
