Miejsce pochodzenia: | CHINY |
---|---|
Nazwa handlowa: | TOBO |
Orzecznictwo: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Numer modelu: | A403 WP347 / WP904L |
Minimalne zamówienie: | 3 SZT |
Cena: | Negotiation |
Szczegóły pakowania: | PŁYTA Z DREWNA LUB PALETA |
Czas dostawy: | 15 dni |
Zasady płatności: | T/T, l/c, Western Union |
Możliwość Supply: | 9980000PCS na miesiąc |
typu: | Cocentric Reduer Eccentric Reduer | Standard:: | ANSI / ASTM B16.9 / B16.11 |
---|---|---|---|
powierzchni: | Wyżarzanie, zbieranie, linia włosów, polerowane, jasne, szczotki, powlekane, piaskowane itp | Czas dostawy:: | 30dni |
Szczegóły pakowania:: | złączki rurowe do spawania doczołowego zwykle powinny być wysyłane w drewnianych skrzyniach, drewnia | Materia∏u: | A403 WP347 / WP904L |
High Light: | Koncentryczny reduktor rur,reduktor spoiny czołowej |

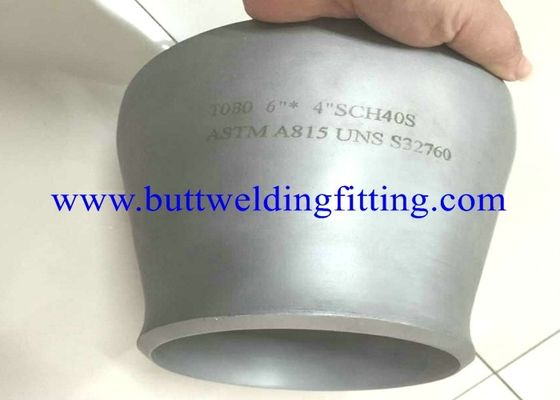

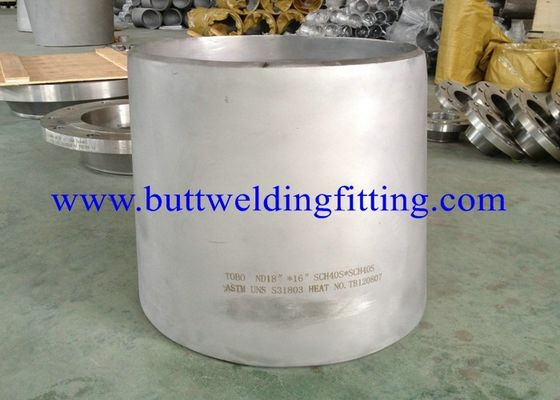

Reduktor ze stali nierdzewnej Mimośrodowy / Cocentryczny A403 WP347 / WP904L SCH80S SCH40S ASME B16.9
Formularz:
1/8 „NB DO 48” Uwaga. (Bez szwu i spawane)
Grubość
SCH: 5s, 10s, 40s, 80s, 10, 20, 40, STD, 60, 80, XS, 100, 120, 140, 160, XXS i NS dostępne z NACE MR 01-75
Rodzaj:
· Kolanka w 45 stopniach, 90 stopniach, 180 stopniach, R = 1D, 1,5D, 3D, 5D, 6D, 8D, 10D i 20D.
· Mimośrodowy i koncentryczny reduktor.
· Czapki i krzyże.
· Równa i nierówna koszulka.
· Długi i krótki koniec.
Standard:
· ASME: ANSI B16.9, ANSI B16.28, MSS SP75
· DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
· SGP: JIS B2313
· EN: EN10253-1, EN10253-2
Materiał:
Stal nierdzewna: ASTM A403 WP 304 / 304L / 304H / 316 / 316L / 317 / 317L / 321/310/347 / 904L / itd.
Stal węglowa: ASTM A234 WPB / A420 WPL3 / A420 WPL6 / MSS-SP-75 WPHY 42/46/52/56/60/65/70 itd.
Stal stopowa: ASTM A234 WP1 / WP5 / WP9 / WP11 / WP22 / WP91 / itd.
Inne materiały: monel, nikiel, inconel, hastalloy, miedź, mosiądz, brąz, tytan, tantal, bizmut, aluminium, stal szybkotnąca, cynk, ołów itp.
Specyfikacja
Cocentric Reduer Eccentric Reduer
Średnica nominalna | Średnica zewnętrzna | Koniec końców | ||
D1 * D2 | ||||
DN | NPS | Seria A | Seria B | H |
20 × 15 | 3/4 × 1/2 | 26,9 × 21,3 | 25 × 18 | 38 |
20 × 10 | 3/4 × 3/8 | 26,9 × 17,3 | 25 × 14 | 38 |
25 × 20 | 1 × 3/4 | 33,7 × 26,9 | 32 × 25 | 51 |
25 × 15 | 1 × 1/2 | 33,7 × 21,3 | 32 × 18 | 51 |
32 × 25 | 1,1 / 4 × 1 | 42,4 × 33,7 | 38 × 32 | 51 |
32 × 20 | 1,1 / 4 × 3/4 | 42,4 × 26,9 | 38 × 25 | 51 |
32 × 15 | 1,1 / 4 × 1/2 | 42,4 × 21,3 | 38 × 18 | 51 |
40 × 32 | 1,1 / 2 × 1,1 / 4 | 48,3 × 42,4 | 45 × 38 | 64 |
40 × 25 | 1,1 / 2 × 1 | 48,3 × 33,7 | 45 × 32 | 64 |
40 × 20 | 1,1 / 2 × 3/4 | 48,3 × 26,9 | 45 × 25 | 64 |
40 × 15 | 1,1 / 2 × 1/2 | 48,3 × 21,3 | 45 × 18 | 64 |
50 × 40 | 2 × 1,1 / 2 | 60,3 × 48,3 | 57 × 45 | 76 |
50 × 32 | 2 × 1,1 / 4 | 60,3 × 42,4 | 57 × 38 | 76 |
50 × 25 | 2 × 1 | 60,3 × 33,7 | 57 × 32 | 76 |
50 × 20 | 2 × 3/4 | 60,3 × 26,9 | 57 × 25 | 76 |
65 × 50 | 2,1 / 2 × 2 | 73,0 × 60,3 | 76 × 57 | 89 |
65 × 40 | 2,1 / 2 × 1,1 / 2 | 73,0 × 48,3 | 76 × 45 | 89 |
65 × 32 | 2,1 / 2 × 1,1 / 4 | 73,0 × 42,4 | 76 × 38 | 89 |
65 × 25 | 2,1 / 2 × 1 | 73,0 × 33,7 | 76 × 32 | 89 |
80 × 65 | 3 × 2,1 / 2 | 88,9 × 73,0 | 89 × 76 | 89 |
80 × 50 | 3 × 2 | 88,9 × 60,3 | 89 × 57 | 89 |
80 × 40 | 3 × 1,1 / 2 | 88,9 × 48,3 | 89 × 45 | 89 |
80 × 32 | 3 × 1,1 / 4 | 88,9 × 42,4 | 89 × 38 | 89 |
90 × 80 | 3,1 / 2 × 3 | 101,6 × 88,9 | - | 102 |
90 × 65 | 3,1 / 2 × 2,1 / 2 | 101,6 × 73,0 | - | 102 |
90 × 50 | 3,1 / 2 × 2 | 101,6 × 60,3 | - | 102 |
90 × 40 | 3,1 / 2 × 1,1 / 2 | 101,6 × 48,3 | - | 102 |
90 × 32 | 3,1 / 2 × 1,1 / 4 | 101,6 × 42,4 | - | 102 |
100 × 90 | 4 × 3,1 / 2 | 114,3 × 101,6 | - | 102 |
100 × 80 | 4 × 3 | 114,3 × 88,9 | 108 × 89 | 102 |
100 × 65 | 4 × 2,1 / 2 | 114,3 × 73,0 | 108 × 76 | 102 |
100 × 50 | 4 × 2 | 114,3 x 60,3 | 108 × 57 | 102 |
100 × 40 | 4 × 1,1 / 2 | 114,3 x 48,3 | 108 × 45 | 102 |
125 × 100 | 5 × 4 | 141,3 × 114,3 | 133 × 108 | 127 |
125 × 90 | 5 × 3,1 / 2 | 141,3 × 101,6 | - | 127 |
125 × 80 | 5 × 3 | 141,3 × 88,9 | 133 × 89 | 127 |
125 × 65 | 5 × 2,1 / 2 | 141,3 × 73,0 | 133 × 76 | 127 |
125 x 50 | 5 × 2 | 141,3 × 60,3 | 133 × 57 | 127 |
150 × 125 | 6 × 5 | 168,3 × 141,3 | 159 × 133 | 140 |
150 × 100 | 6 × 5 | 168,3 × 114,3 | 159 × 108 | 140 |
150 × 90 | 6 × 3,1 / 2 | 168,3 × 101,6 | - | 140 |
150 × 80 | 6 × 3 | 168,3 × 88,9 | 159 × 89 | 140 |
150 × 65 | 6 × 2,1 / 2 | 168,3 × 73,0 | 159 × 76 | 140 |
200 × 150 | 8 × 6 | 219,1 × 168,3 | 219 × 159 | 152 |
200 × 125 | 8 × 5 | 219,1 × 141,3 | 219 × 133 | 152 |
200 × 100 | 8 × 4 | 219,1 × 114,3 | 219 × 108 | 152 |
200 × 90 | 8 × 3,1 / 2 | 219,1 × 101,6 | - | 152 |
250 × 200 | 10 × 8 | 273,0 × 219,1 | 273 × 219 | 178 |
250 × 150 | 10 × 6 | 273,0 × 168,3 | 273 × 159 | 178 |
250 × 125 | 10 x 5 | 273,0 × 141,3 | 273 × 133 | 178 |
250 × 100 | 10 × 4 | 273,0 × 114,3 | 273 × 108 | 178 |
300 × 250 | 12 × 10 | 323,9 × 273,1 | 325 × 273 | 203 |
300 × 200 | 12 × 8 | 323,9 × 219,1 | 325 × 219 | 203 |
300 × 150 | 12 × 6 | 323,9 × 168,3 | 325 × 159 | 203 |
300 × 125 | 12 × 5 | 323,9 × 141,3 | 325 × 133 | 203 |
350 × 300 | 14 × 12 | 355,6 × 323,9 | 377 × 325 | 330 |
350 × 250 | 14 x 10 | 355,6 × 273,0 | 377 × 273 | 330 |
350 × 200 | 14 × 8 | 355,6 × 219,1 | 377 × 219 | 330 |
350 × 150 | 14 × 6 | 355,6 × 168,3 | 377 × 159 | 330 |
400 × 350 | 16 × 14 | 406,4 x 355,6 | 426 × 377 | 356 |
400 × 300 | 16 × 12 | 406,4 × 323,9 | 426 × 325 | 356 |
400 × 250 | 16 × 10 | 406,4 × 273,0 | 426 × 273 | 356 |
400 × 200 | 16 × 8 | 406,4 x 219,1 | 426 × 219 | 356 |
450 × 400 | 18 × 16 | 457 × 406,4 | 478 × 426 | 381 |
450 × 350 | 18 × 14 | 457 × 355,6 | 478 × 377 | 381 |
450 × 300 | 18 × 12 | 457 × 323,9 | 478 × 325 | 381 |
450 × 250 | 18 × 10 | 457 × 273,0 | 478 × 273 | 381 |
500 × 450 | 20 × 18 | 508 × 457 | 529 × 478 | 508 |
500 × 400 | 20 × 16 | 508 × 406,4 | 529 × 426 | 508 |
500 × 350 | 20 × 14 | 508 × 355,6 | 529 × 377 | 508 |
500 × 300 | 20 × 12 | 508 × 323,9 | 529 × 325 | 508 |
550 × 500 | 22 × 20 | 559 × 508 | - | 508 |
550 × 450 | 22 × 18 | 559 × 457 | - | 508 |
550 × 400 | 22 × 16 | 559 × 406,4 | - | 508 |
550 × 350 | 22 × 14 | 559 × 355,6 | - | 508 |
600 × 550 | 24 × 22 | 610 × 559 | - | 508 |
600 × 500 | 24 × 20 | 610 × 508 | 630 x 529 | 508 |
600 × 450 | 24 × 18 | 610 × 457 | 630 x 478 | 508 |
600 × 400 | 24 × 22 | 610 × 406,4 | 630 × 426 | 508 |
650 × 600 | 26 × 24 | 660 x 610 | - | 610 |
650 × 550 | 26 × 22 | 660 × 559 | - | 610 |
650 × 500 | 26 × 20 | 660 × 508 | - | 610 |
650 × 450 | 26 × 18 | 660 × 457 | - | 610 |
700 × 650 | 28 × 26 | 711 × 660 | - | 610 |
700 × 600 | 28 × 24 | 711 × 610 | 720 × 630 | 610 |
700 × 550 | 28 × 22 | 711 × 559 | - | 610 |
700 × 500 | 28 × 20 | 711 × 508 | 720 × 530 | 610 |
750 × 700 | 30 × 28 | 762 × 711 | - | 610 |
750 × 650 | 30 × 26 | 762 × 660 | - | 610 |
750 × 600 | 30 × 24 | 762 × 610 | - | 610 |
750 × 550 | 30 × 22 | 762 × 559 | - | 610 |
800 × 750 | 32 × 30 | 813 × 762 | - | 610 |
800 × 700 | 32 × 28 | 813 × 711 | 820 × 720 | 610 |
800 × 650 | 32 × 26 | 813 × 660 | - | 610 |
800 × 600 | 32 × 24 | 813 × 610 | 820 × 630 | 610 |
850 × 800 | 34 × 32 | 864 × 813 | - | 610 |
850 × 750 | 34 × 30 | 864 × 762 | - | 610 |
850 × 700 | 34 × 28 | 864 × 711 | - | 610 |
850 × 650 | 34 × 26 | 864 × 660 | - | 610 |
900 × 850 | 36 × 34 | 914 × 864 | - | 610 |
900 × 800 | 36 × 32 | 914 × 813 | 920 × 820 | 610 |
900 × 750 | 36 × 30 | 914 × 762 | - | 610 |
900 × 700 | 36 × 28 | 914 × 711 | 920 × 720 | 610 |
950 x 900 | 38 × 36 | 965 × 914 | - | 610 |
950 × 850 | 38 × 34 | 965 × 864 | - | 610 |
950 × 800 | 38 × 32 | 965 × 813 | - | 610 |
950 × 750 | 38 × 30 | 965 × 762 | - | 610 |
1000 × 950 | 40 × 38 | 1016 × 965 | - | 610 |
1000 × 900 | 40 × 36 | 1016 × 914 | 1020 × 920 | 610 |
1000 × 850 | 40 × 34 | 1016 × 864 | - | 610 |
1000 × 800 | 40 × 32 | 1016 × 813 | 1020 × 820 | 610 |
1050 × 1000 | 42 × 40 | 1067 × 1016 | - | 610 |
1050 × 950 | 42 × 38 | 1067 × 965 | - | 610 |
1050 x 900 | 42 × 36 | 1067 × 914 | - | 610 |
1050 × 850 | 42 × 34 | 1067 × 864 | - | 610 |
1100 × 1050 | 44 × 42 | 1118 × 1067 | - | 610 |
1100 x 1000 | 44 × 40 | 1118 × 1016 | 1120 × 1020 | 610 |
1100 × 950 | 44 × 38 | 1118 × 965 | - | 610 |
1100 x 900 | 44 × 36 | 1118 x 914 | 1220 × 920 | 610 |
1150 x 1100 | 46 × 44 | 1168 × 1118 | - | 711 |
1150 x 1050 | 46 × 42 | 1168 × 1067 | - | 711 |
1150 x 1000 | 46 × 40 | 1168 × 1016 | - | 711 |
1150 x 950 | 46 × 38 | 1168 × 965 | - | 711 |
1200 × 1150 | 48 × 46 | 1220 × 1168 | - | 711 |
1200 × 1100 | 48 × 44 | 1220 × 1118 | 1220 × 1120 | 711 |
1200 × 1050 | 48 × 42 | 1220 × 1067 | - | 711 |
1200 × 1000 | 48 × 40 | 1220 × 1016 | 1220 × 1020 | 711 |
Uwaga: |
