Miejsce pochodzenia: | CHINY |
---|---|
Nazwa handlowa: | TOBO |
Numer modelu: | Ze stali nierdzewnej |
Minimalne zamówienie: | 1 SZT. |
Szczegóły pakowania: | Wymagania AS |
Czas dostawy: | 15 dni |
Zasady płatności: | T/T |
Możliwość Supply: | 3000 / MIESIĄC |
Orzecznictwo: | ISO SGS | standardowe: | ASYM |
---|---|---|---|
Rodzaj linii spawalniczej: | SPAWAĆ | materiał: | Ze stali nierdzewnej |
Nazwa: | Rura ze spiralną płetwą SS | Funkcja: | wysoka precyzja |
High Light: | morskie rurki ze stali nierdzewnej,bezszwowe rurki ze stali nierdzewnej |
M. Nitsche, RO Gbadamosi, w, 2016
Obliczenia z rurkami ożebrowanymi 251
12.3.1
Obliczanie wydajności płetwy η F 251
12.3.2
Obliczanie ważonej wydajności płetwy η W 251
12.3.3
Obliczanie całkowitego pola powierzchni wewnętrznej rurki AI bez
12.3.4
Obliczanie ogólnego współczynnika przenikania ciepła U o na podstawie zewnętrznej powierzchni rury A o bez zabrudzeń 254
12.3.5
Obliczanie ogólnego współczynnika przenikania ciepła U o na podstawie zewnętrznej powierzchni żebrowanej A o z uwzględnieniem współczynników zanieczyszczenia r o i r i 255
12.3.6
Obliczanie ogólnego współczynnika przenikania ciepła U i dla powierzchni wewnętrznej rury A i z uwzględnieniem współczynników zanieczyszczenia ro i r i 256
12.3.7
Zanieczyszczenia i gradient temperatury 256
12.3.8
Porównanie specyficznych obciążeń cieplnych U i × A i (W / m K) różnych rur 258
Żebrowane rury są prawie zawsze stosowane w chłodzonych powietrzem wymiennikach w celu kompensacji niskiego ciśnienia powietrza. Stosuje się promieniowe (pierścieniowe) żebra ułożone spiralnie wzdłuż rury. Wysokość żeber jest znacznie większa niż w przypadku rur o niskim płetwie stosowanych w związku z tym, dlatego ten rodzaj rur jest określany jako rurka o wysokiej płetwie.

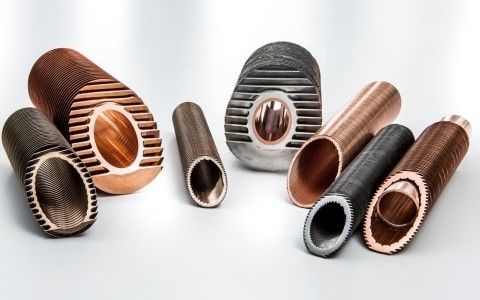

Dostępne są różne rodzaje rurek o wysokiej płetwie, w tym:
•
Żebro zintegrowane

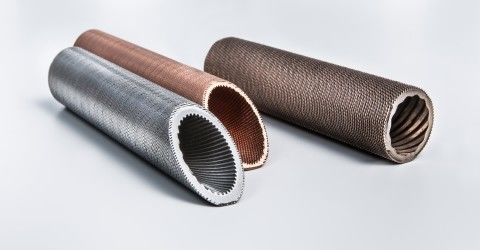

Rury żebrowane GEWA-D wykonane z miedzi i stopów miedzi są dostępne w szerokim zakresie rozmiarów i są odporne na najwyższe obciążenia mechaniczne i termiczne. Są one specjalnie wykonane dla indywidualnych geometrii złożonych wymienników ciepła. Miedź oferuje najwyższą przewodność cieplną spośród wszystkich metali technicznych. Jest lepszy w przetwarzaniu, higieniczny i odporny na korozję.
Rury żebrowane GEWA-D wykonane z aluminium są szczególnie stosowane w lekkich zastosowaniach. Aluminium łączy najwyższą ciągliwość z rozsądnym przewodnictwem cieplnym.
Rury żebrowane GEWA-D ze stali węglowej mogą być stosowane w aplikacjach takich jak kotły na paliwo stałe lub zbiorniki magazynowe. Znacznie powiększona powierzchnia w porównaniu do zwykłych rur pozwala na kompaktowe rozwiązania. Gotowe do zainstalowania wymienniki ciepła mogą być interesującym alternatywnym rozwiązaniem dla wymienników ciepła wykonanych z kosztownych materiałów.
Średnio wysoko-żebrowane rury GEWA-D ze stali nierdzewnej mogą być stosowane do kotłów kondensacyjnych lub do zastosowań w ciepłej wodzie użytkowej. Ze względu na powiększoną zewnętrzną powierzchnię wymiany ciepła wymagana długość rurki może zostać zmniejszona, co pozwala zaoszczędzić kosztowny materiał.
Tabela 12.1 Charakterystyka typowych układów rur o wysokiej płetwie
Rura korzenia OD (cale) | 1.0 | 1.0 |
Wysokość płetwy (cale) | 0,500 | 0,625 |
Fin OD (w.) | 2,00 | 2.25 |
Średnia wysokość płetwy (cale) | ||
Naciągnięta lub zatopiona | 0,012–0,014 | 0,012–0,014 |
Bimetaliczny lub integralny * | 0,015–0,025 | 0,015–0,025 |
Płetwy na cal | 9 | 10 |
Kąt ułożenia rurki | 30 ° | 30 ° |
Skok rury (cale) | 2.25 | 2,50 |
Tot / L | 3,80 | 5.58 |
Tot / A o | 14.5 | 21.4 |
A Tot / A i | ||
13 BWG | 17,9 | 26,3 |
14 BWG | 17.4 | 25,6 |
16 BWG | 16.7 | 24,5 |
Zewnętrzna powierzchnia na powierzchnię czołową pakietu | ||
Trzy rzędy rurek | 60,6 | 80,4 |
Cztery rzędy rurek | 80,8 | 107,2 |
Pięć rzędów rur | 101,0 | 134,0 |
Sześć rzędów rur | 121,2 | 160,8 |
